  一、數據流程圖

  二、實現功能

  局域網內數據透傳。

  三、所需資料

  modbus網關M511說明書

  modbus網關M511軟件設計手冊

  設置軟件

  串口調試助手

  四、測試

  1、將Modbus網關M511的串口通過串口線(或USB 轉串口線)與PC相連接，通過網線將M511的網口PC的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 M511 供電。

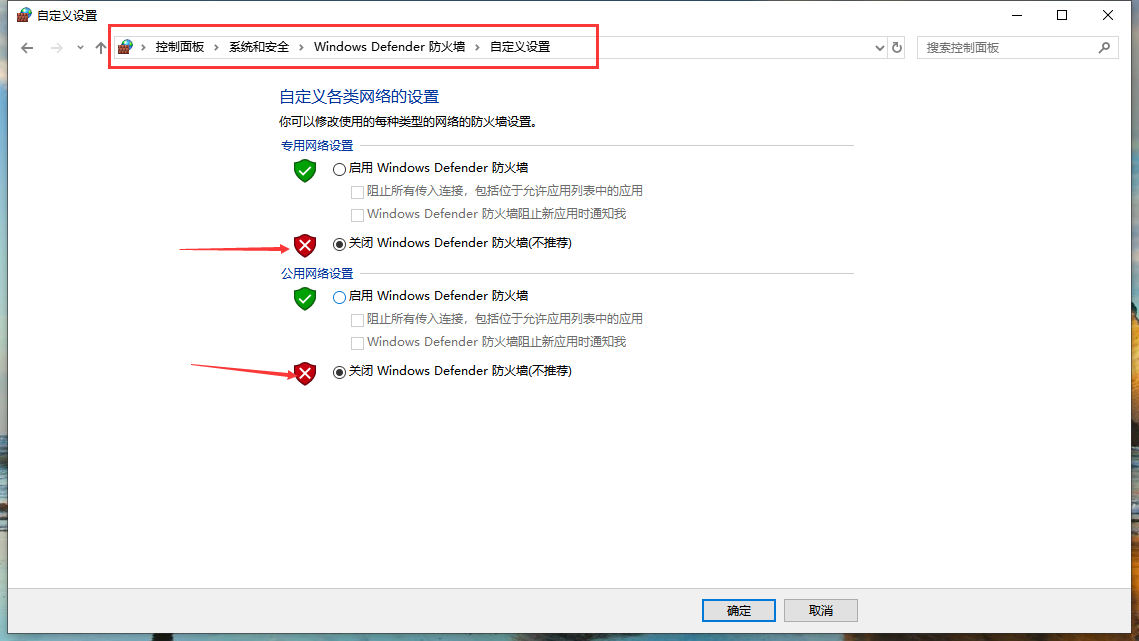

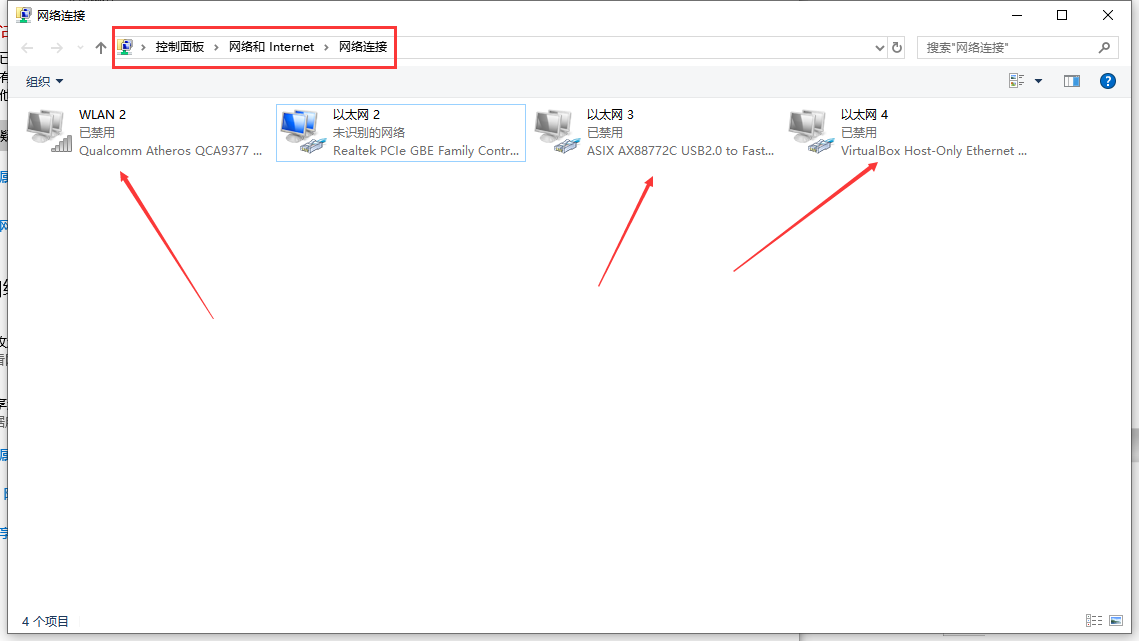

  2、按路徑：控制面板-->網絡和Internet-->網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

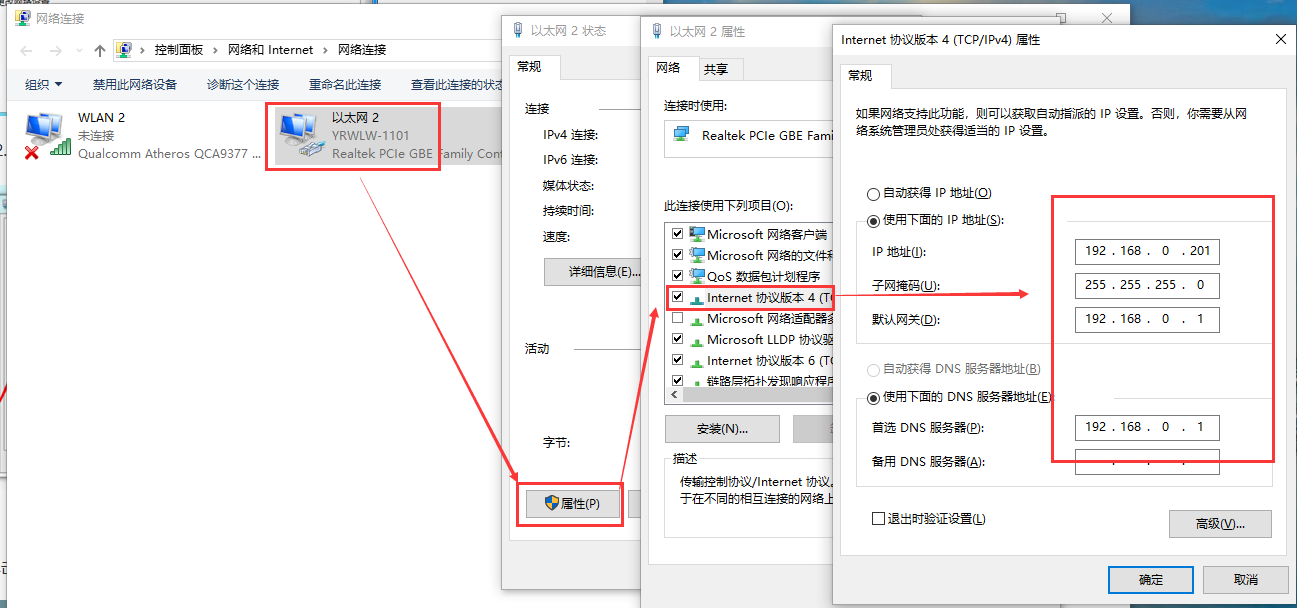

  3、給電腦設置靜態IP，設置成與M511同一網段IP:192.168.0.201。

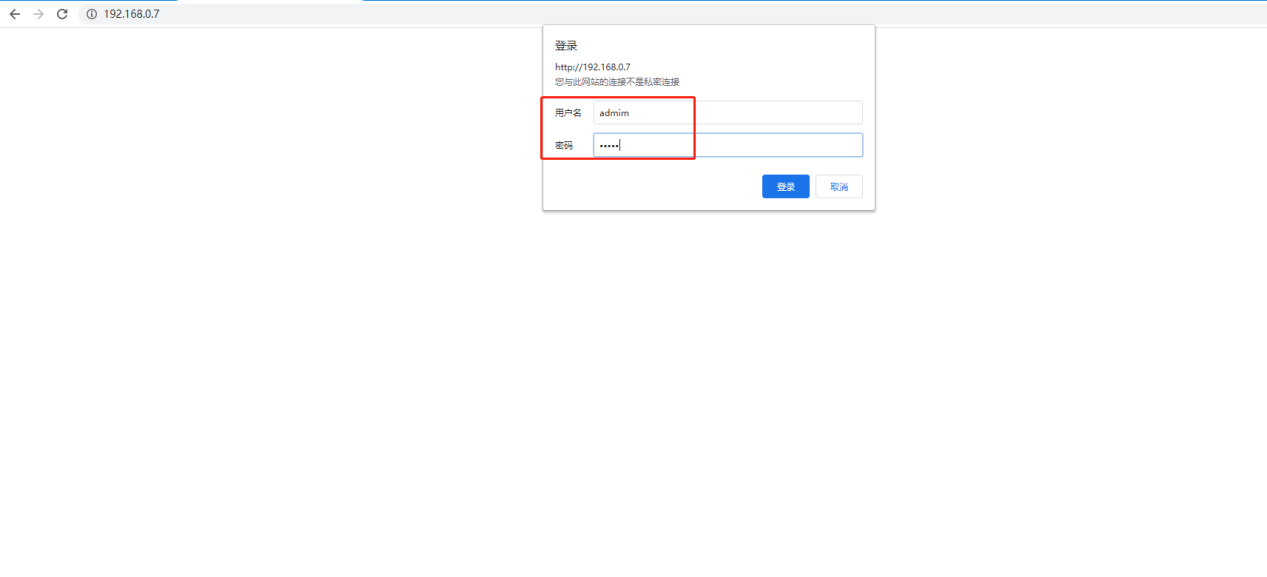

  4、進入內置網頁進行設置，通過瀏覽器搜索設備IP，登錄用戶名與密碼未修改過可使用默認的,用戶名與密碼都為admin。

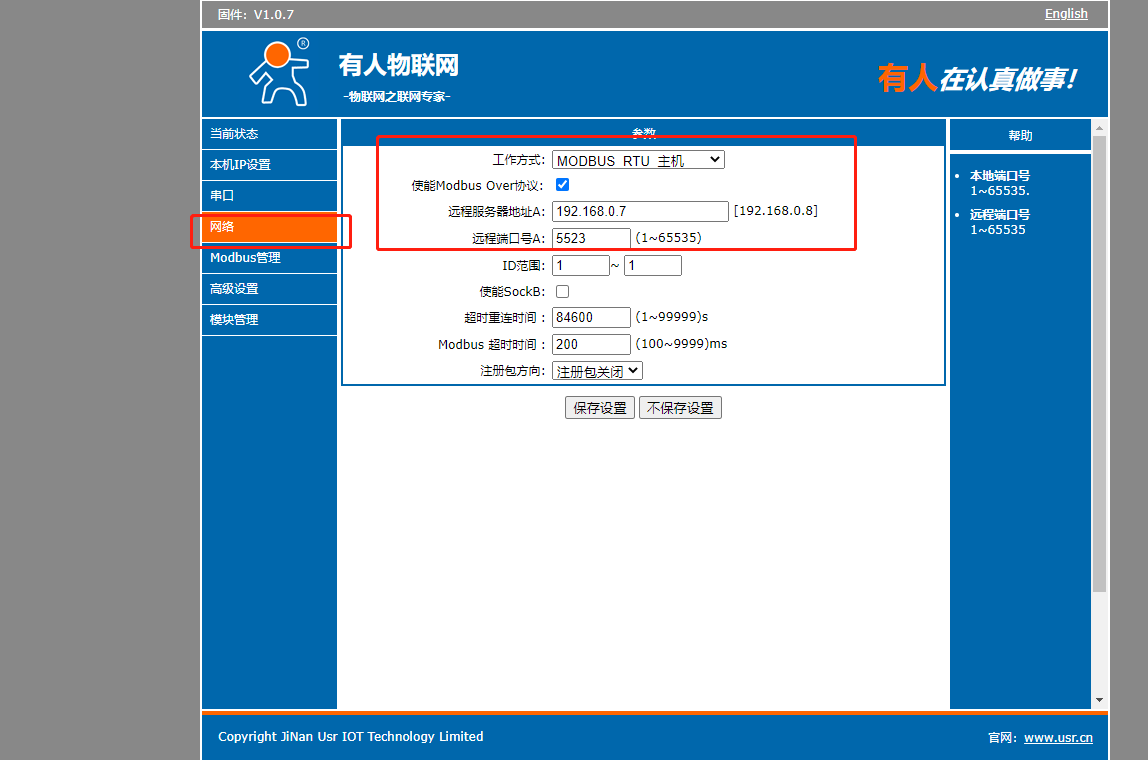

  5、進入兩個設備的內置網頁，設置一臺M511為主機，另一臺M511為從機(保持默認IP 192.168.0.7 本地端口號為5523)，為了防止IP沖突，將一臺設備IP修改為192.168.0.8，模塊工作方式設為MODBUS RTU主機，遠程服務器地址從機IP192.168.0.7，遠程端口為從機端口，端口5523，點擊保存設置并重啟。

  TCP CLIENT的遠程IP=TCP SERVER的本地IP

  TCP CLIENT的目標端口=TCP SERVER的本地端口(這個端口可以隨意設置，只要不是特殊端口或重復端口就可以)

  從機：iP192.168.0.7

  主機：ip192.168.0.8

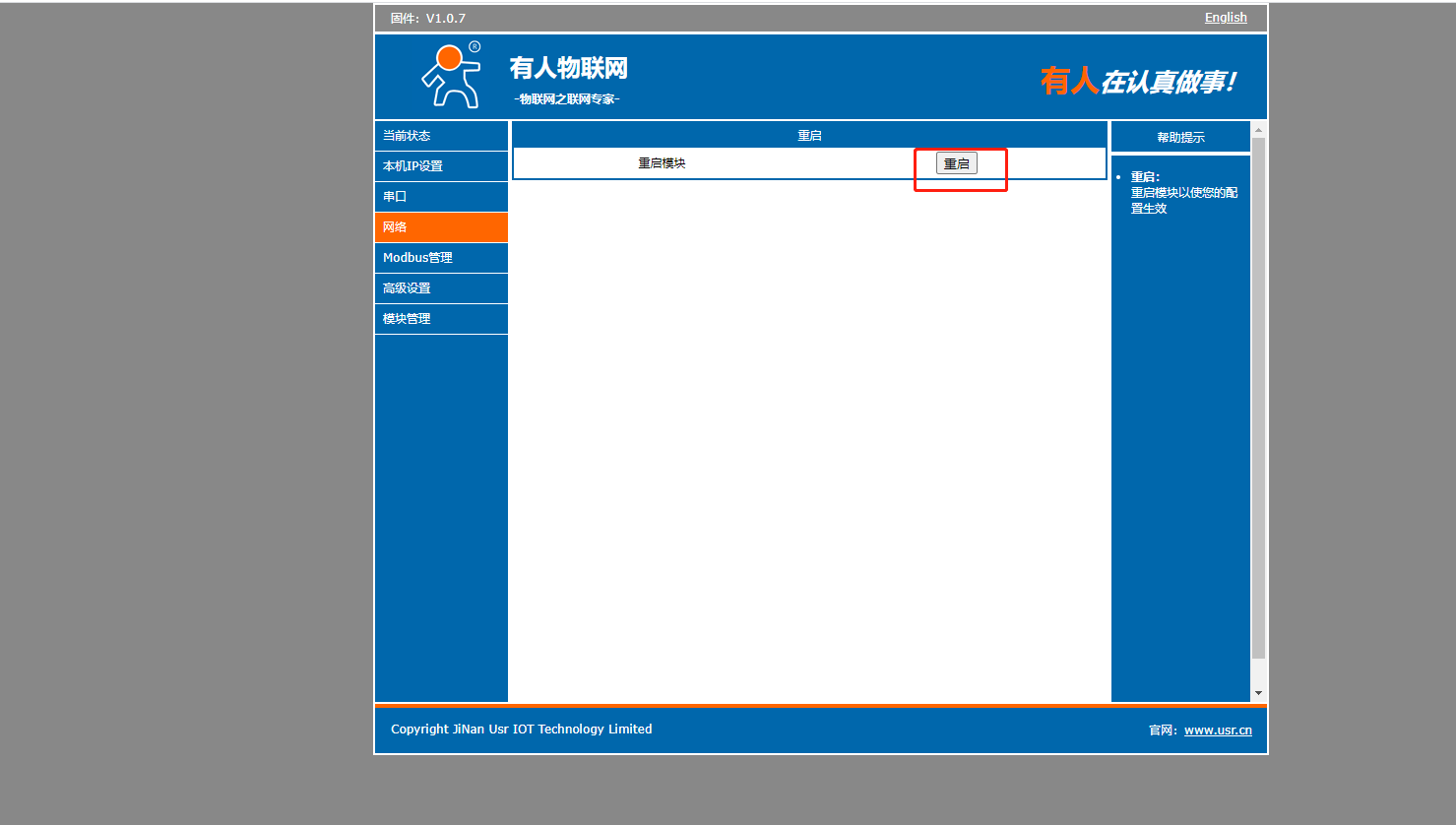

  必須勾選MODBUS OVER協議，保存重啟即可。

  6、設置完成后，兩個設備通過網線直連，串口分別接到電腦的USB接口上。

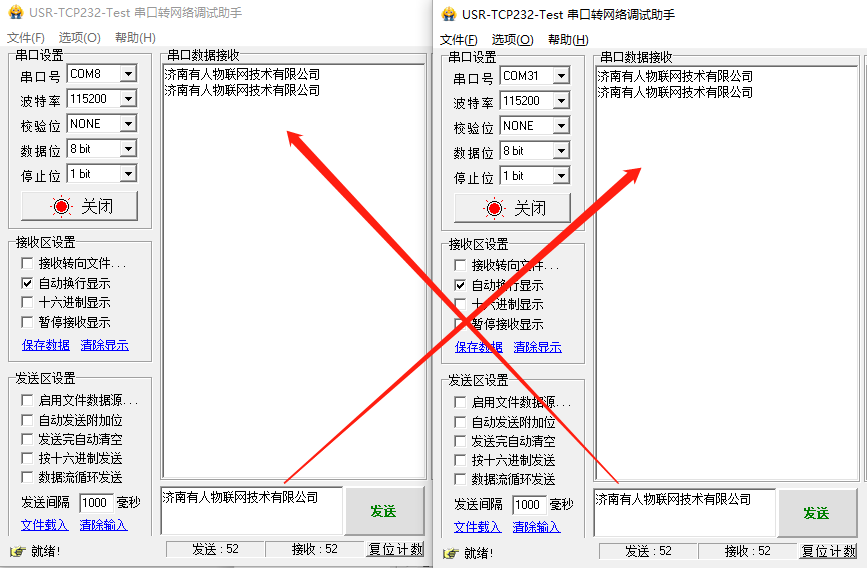

  7、打開兩個串口調試助手，分別選擇正確的串口以及串口參數，實現兩個串口直接數據互發。
