一、USR-PLCNET510資料下載（http://m.0575400.com/Product/302.html）
【說明書】USR-PLCNET510說明書 （完整版） http://m.0575400.com/Down/USR-PLCNET510_V1.1.0.pdf
【設置軟件】USR-PLCNET510/210 設置軟件 http://m.0575400.com/Download/827.html
二、物品準備
CP1H-E PLC---串口線（連接PLC和510）---PLCNET510---SIM卡---4G天線---電源
三、硬件連接

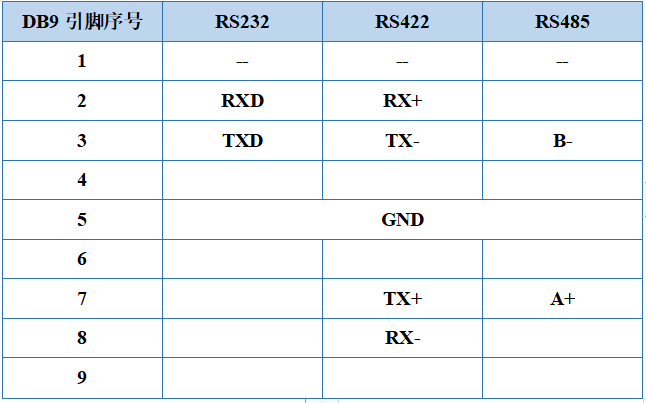

? PLCNET510的兩個串口引腳定義如下：

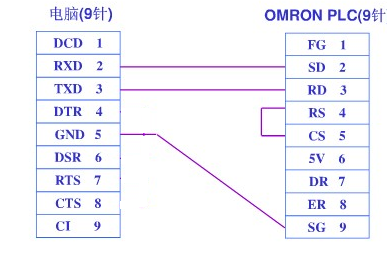

? CP1H-E PLC串口連接要求：

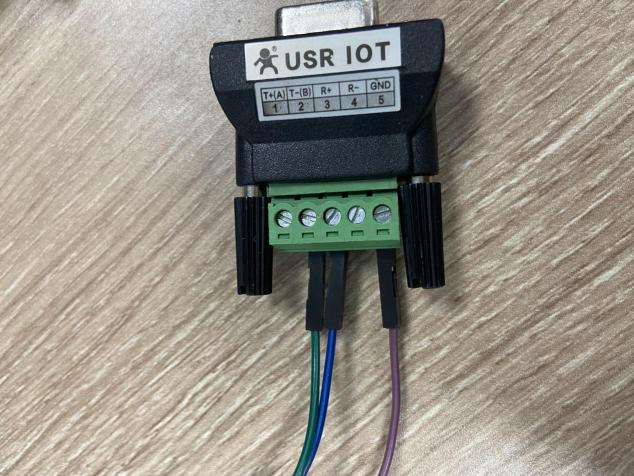

? 需要注意這里的2、3引腳不是交叉接線，PLC的4、5引腳要短接，實際接線如下：
FX5U |
PLCNET510 |
SD 2 |
2(DB9) 黑色轉接頭-3 T-(B) |
RD 3 |
3(DB9) 黑色轉接頭-2 R+ |
SG 9 |
5(DB9) 黑色轉接頭-5 GND |
4-5短接 |
|

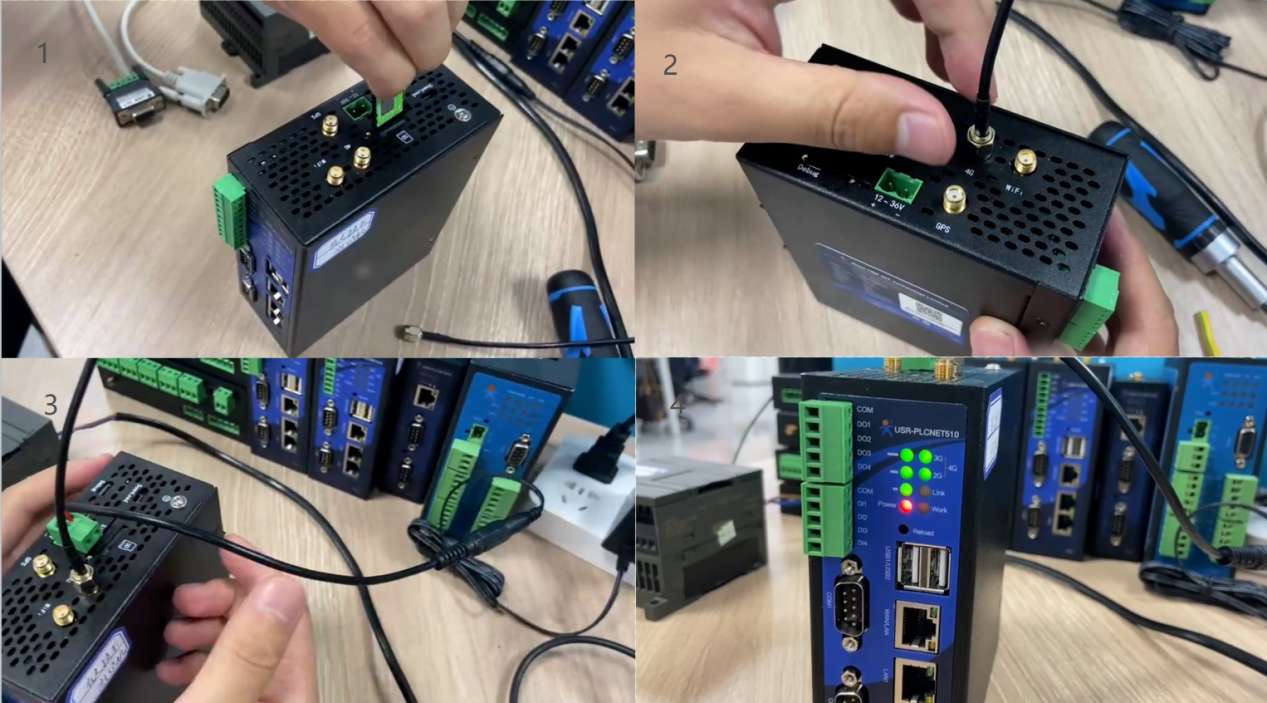

? PLCNET510插入SIM卡、連接天線，設備上電——駐網成功（2/3G信號燈和信號強度燈常亮，work燈閃爍）
四、添加設備至有人云

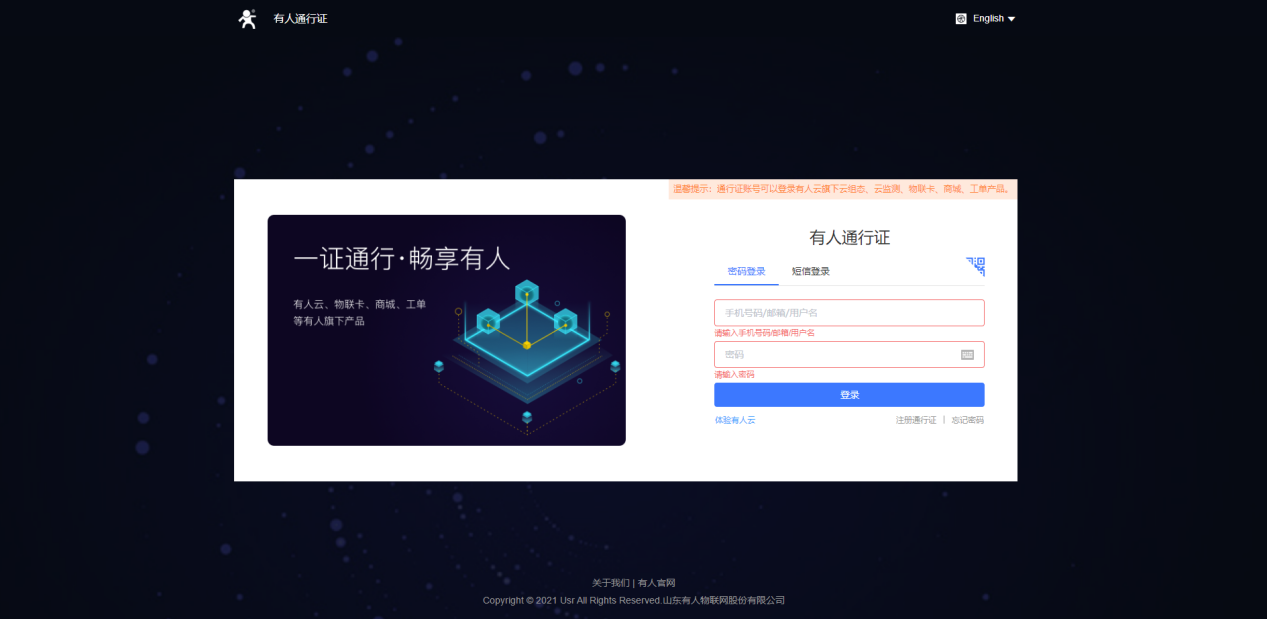

? 登錄賬號

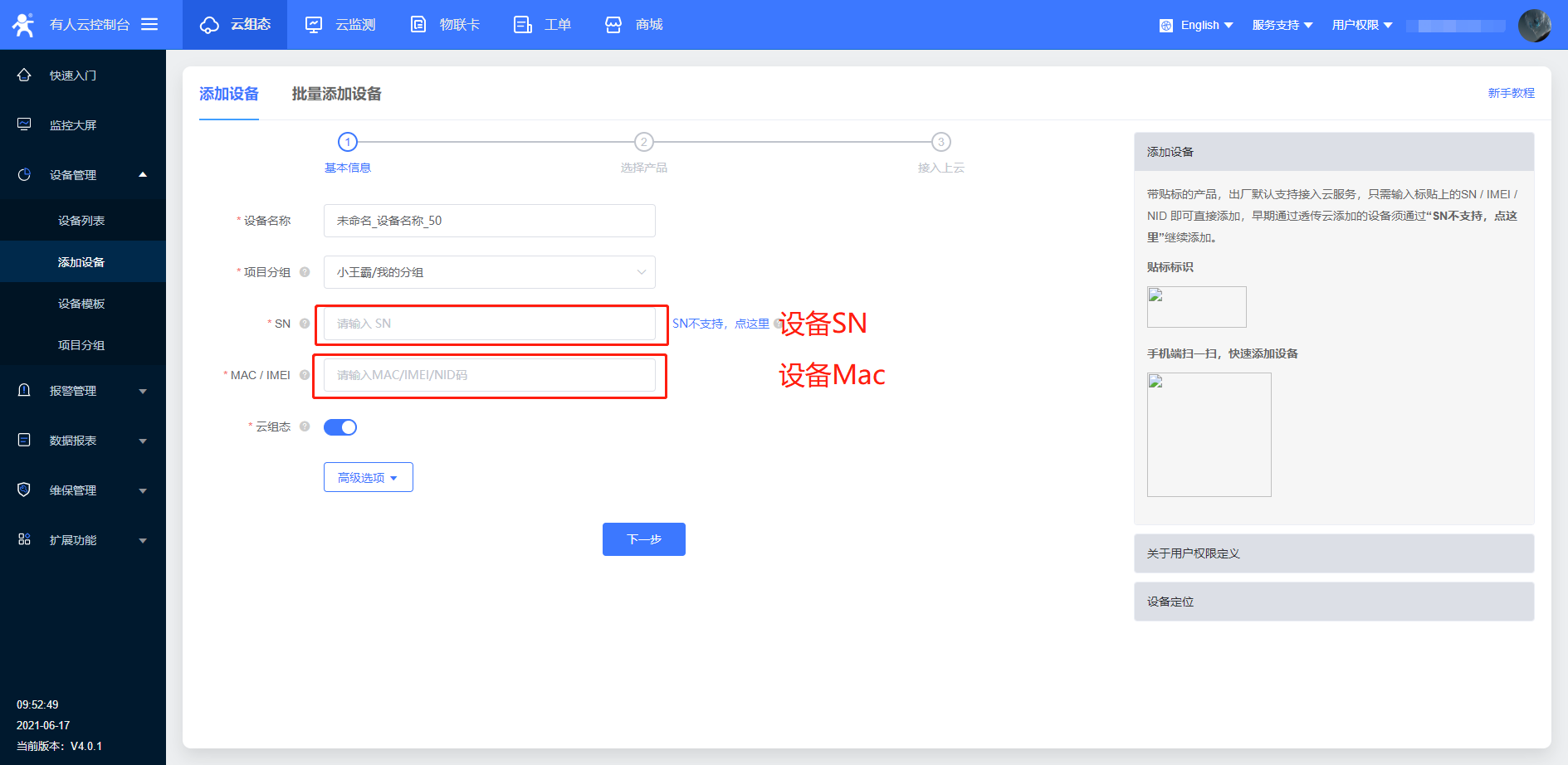

? 添加PLCNET510設備

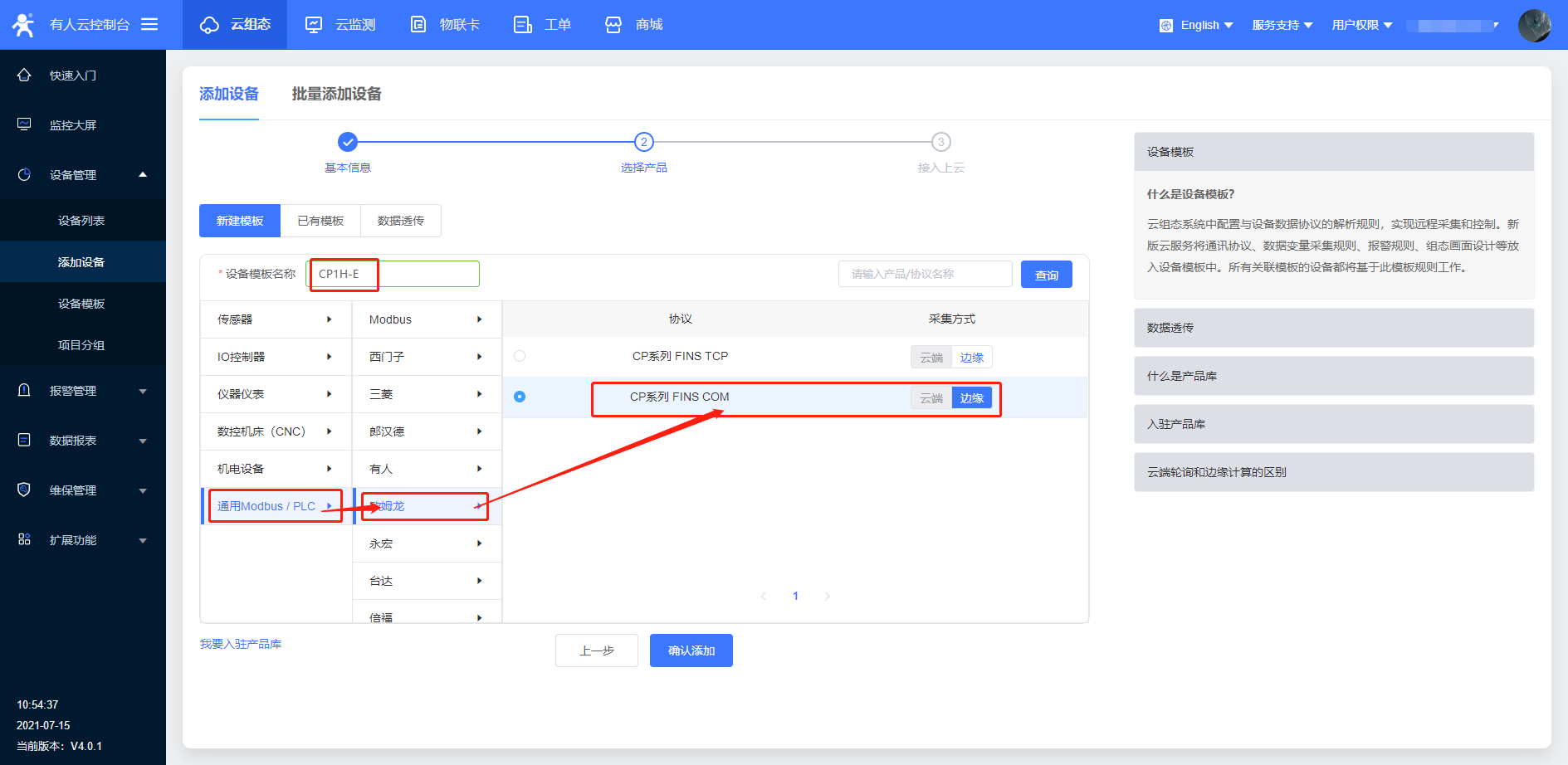

? 新建模板添加協議并點擊“同步模板”（添加CP系列FINS COM模板后，剩下從機和變量等內容任意即可，開啟透傳后，模板后會失效）

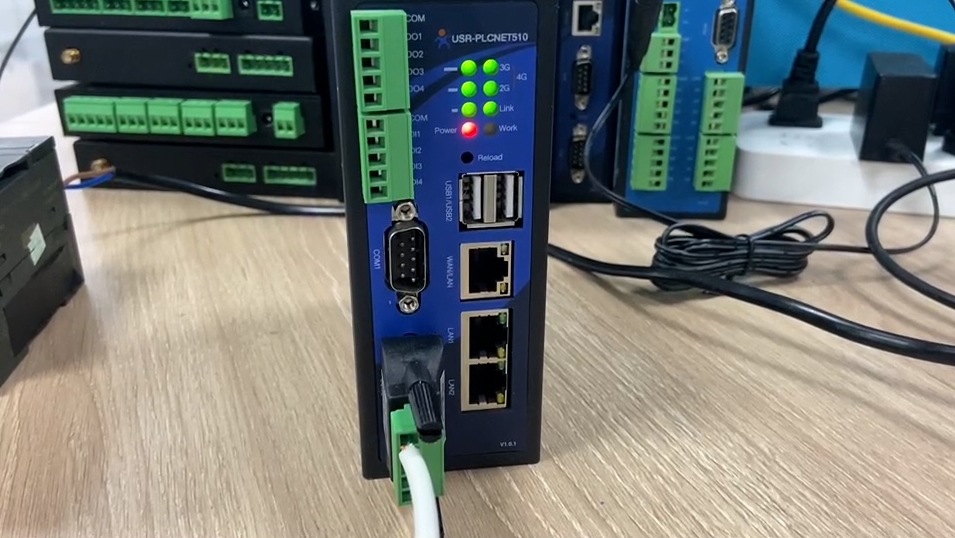

? 之后可以看到設備已在線（link燈常亮）
五、設置設備參數

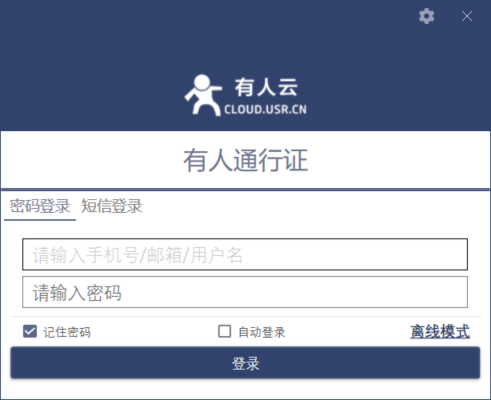

? 登錄USR-PLCNET設置軟件

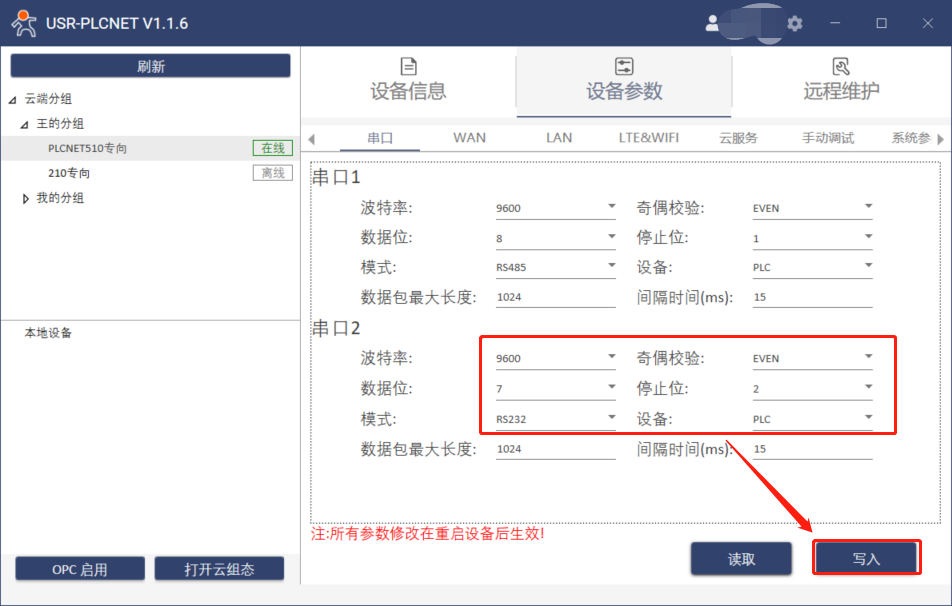

? 設置串口參數：232模式-9600bps-EVEN-7-2（和PLC串口參數一致）

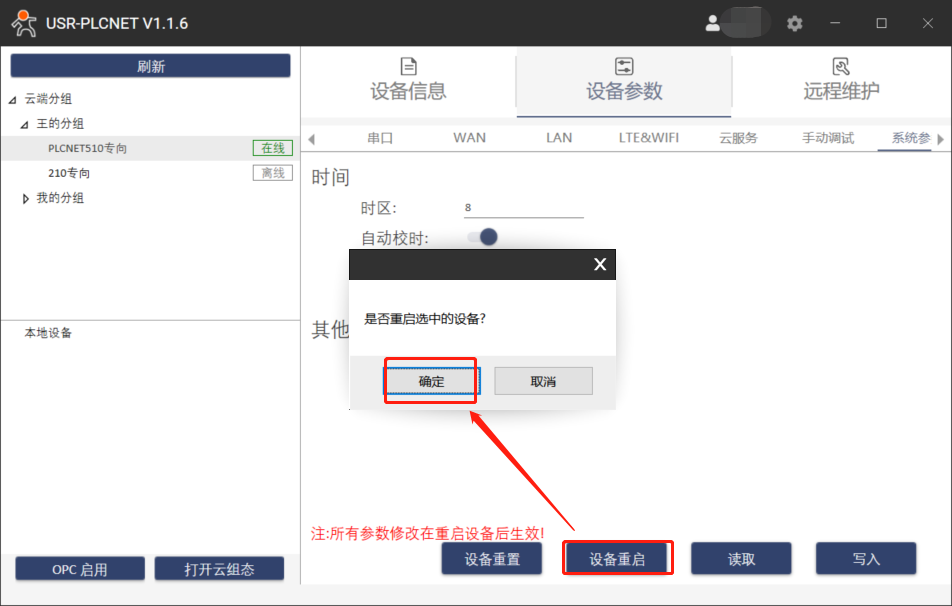

? 重啟設備（設備內參需要重啟才能生效）

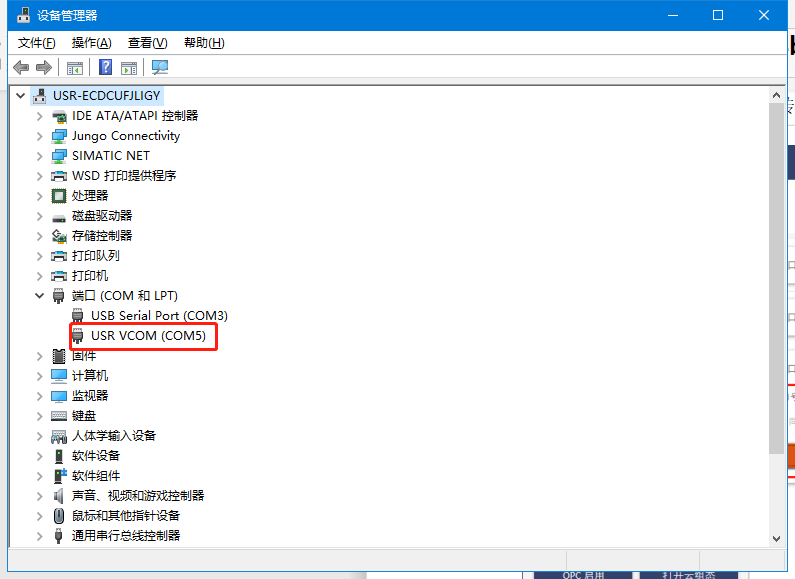

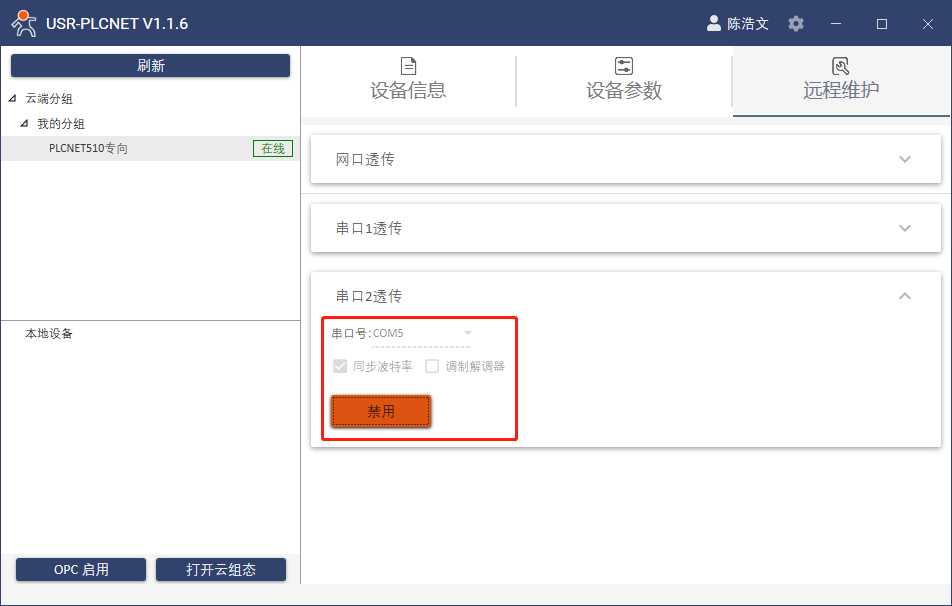

? 重啟完成后，打開串口2透傳，生成虛擬串口（可在設備管理器查看）

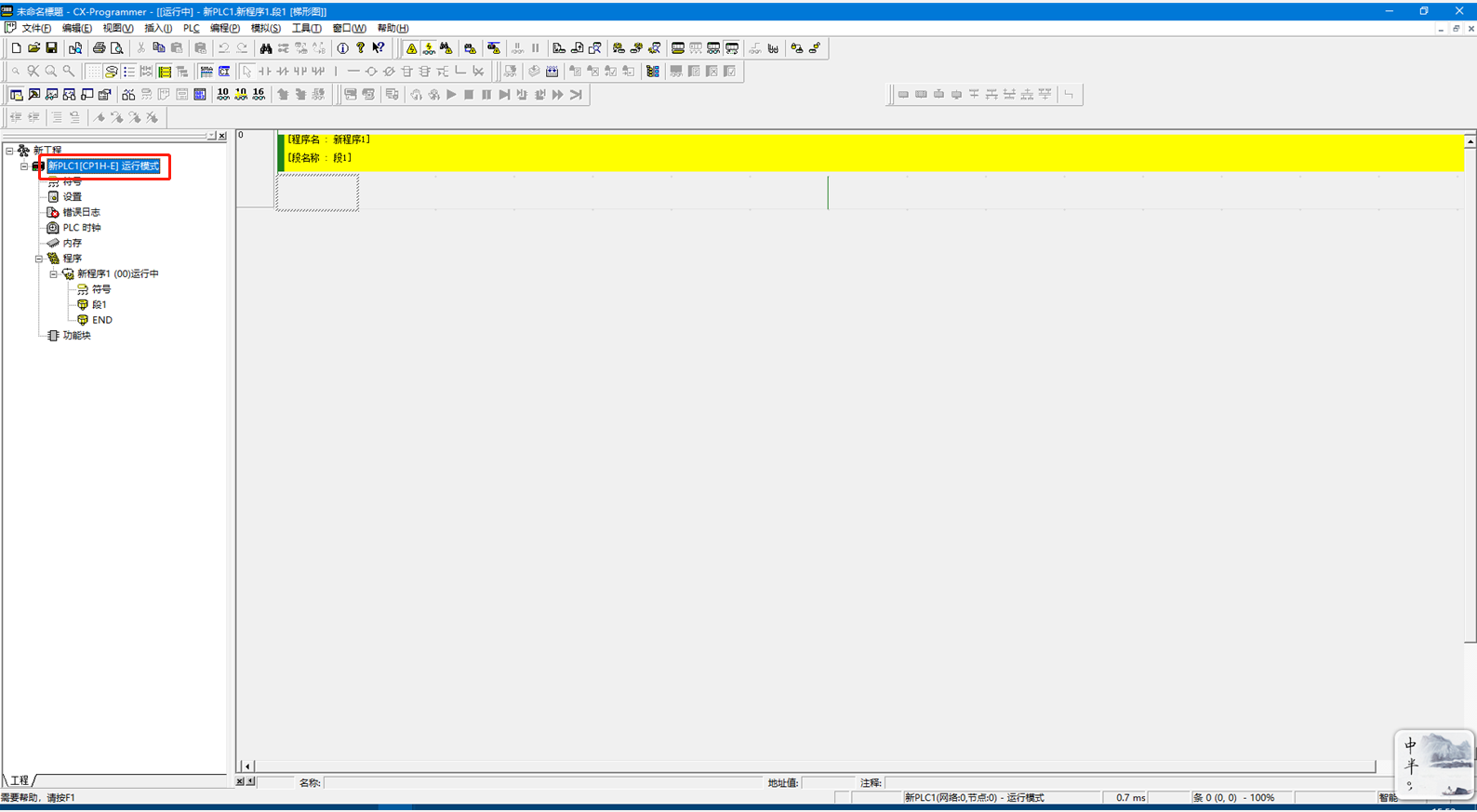

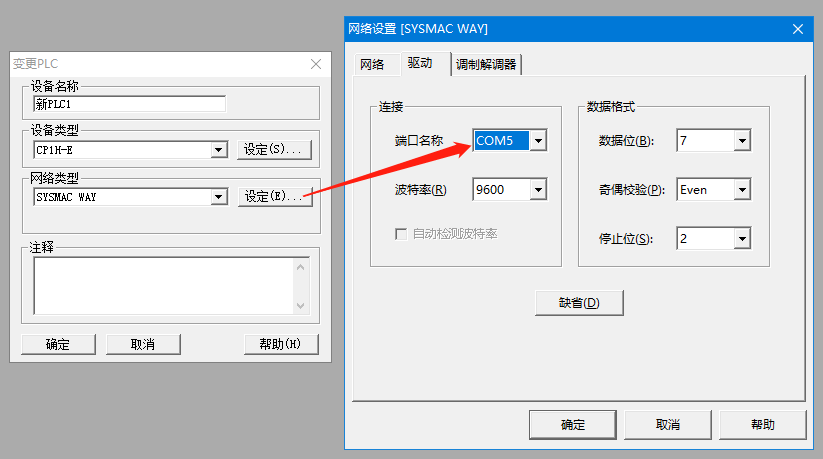

? 打開PLC上位機，選擇生成的虛擬串口COM5,PLC轉至在線成功
