一、資料下載：
1、WH-L101-L-H20點對點協議說明書：http://m.0575400.com/Download/1115.html
2、WH-L101-L-H20 設置軟件：http://m.0575400.com/Download/1134.html
3、WH-L101-L-H20硬件設計手冊：http://m.0575400.com/Download/1116.html
4、WH-L101-L-H20 封裝庫 http://m.0575400.com/Download/1117.html
5、WH-L10X-EVK評估板 http://m.0575400.com/Product/238.html
6、USR-TCP232-TEST串口網絡調試助手：http://m.0575400.com/Product/78.html
二、硬件連接：
1、需要準備的物品：
WH-L101-L-H20 2個模塊
WH-L10X-EVK評估板 2個
LORA天線 2條
USR-RS232 串口線 2條
12V電源適配器 2個
電腦 1臺
2、硬件連接：
本次為101 LR模式透傳數據測試，模塊用有人的評估板。
第一步：將2個WH-L101-L-H20焊接到2個WH-L10X-EVK評估板上，接好LORA天線。
第二步：將2個WH-L101-L-H20底板 的232串口接USB-RS232串口線接電腦，然后接12V電源適配上電。
模式說明：
LR模式為低功耗接收模式，只能接收來工作在 WU 模式的模塊發出的數據，LR模式接收串口數據發送時需要提前拉低WAKE 引腳喚醒。

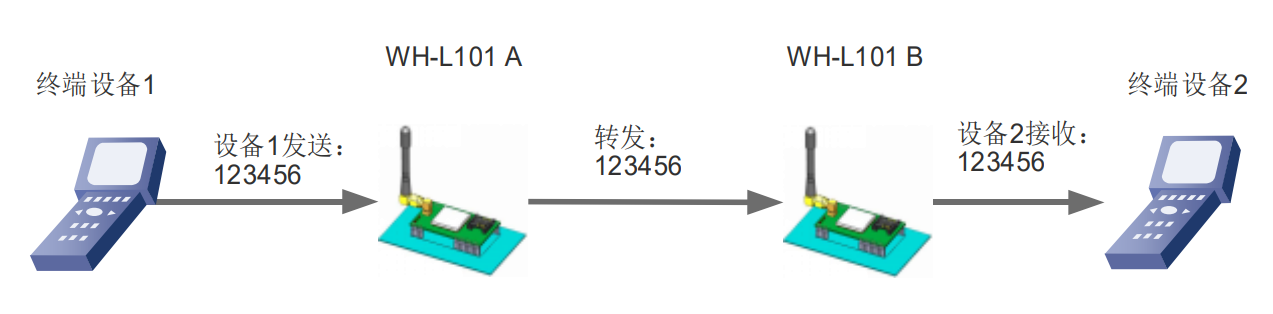

實現點對點通訊發送方和接收方需滿足 3 個條件： l
速率等級相同（SPD） l 信道一致（CH） l 目標地址相同（ADDR）
三、準備工作：

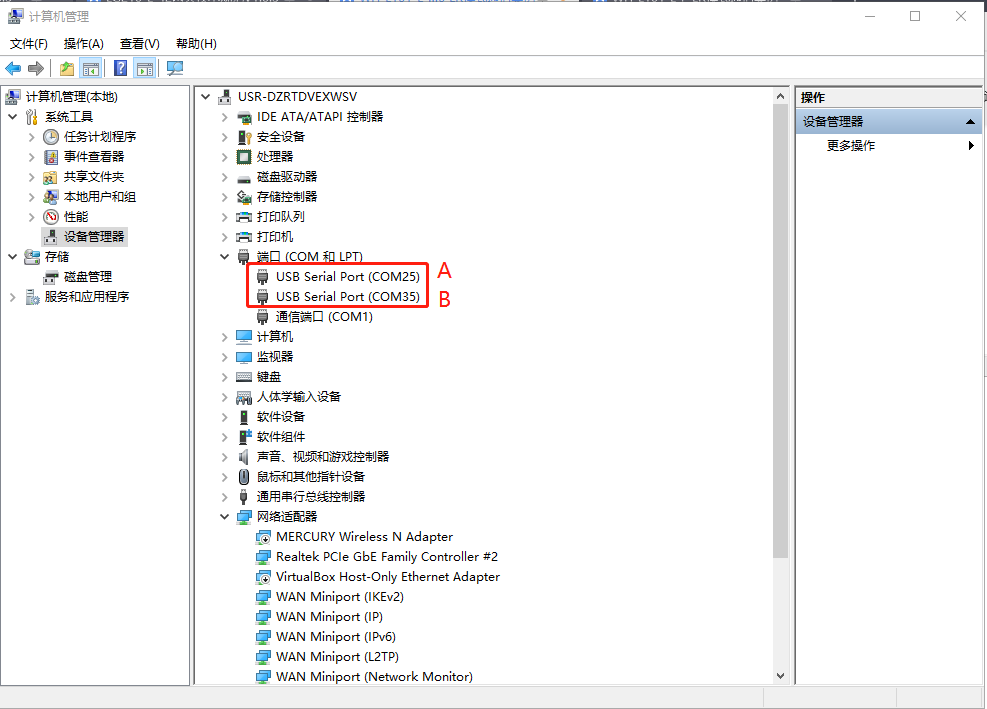

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接2個WH-L101-L-H20的USB-RS232串口線COM口號。
此案例WH-L101-L-H20 A配置為WU模式，WH-L101-L-H20 B配置為LR模式。
四、WH-L101-L-H20參數設置：

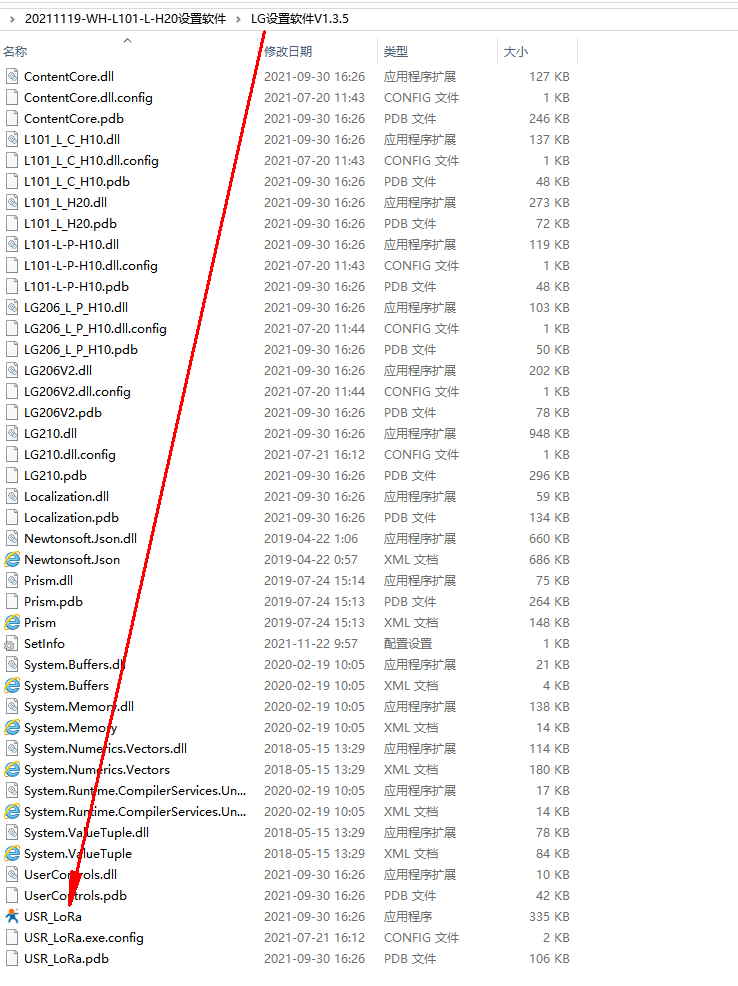

電腦打開WH-L101-L-H20的設置軟件，型號選擇L101-L-H20。

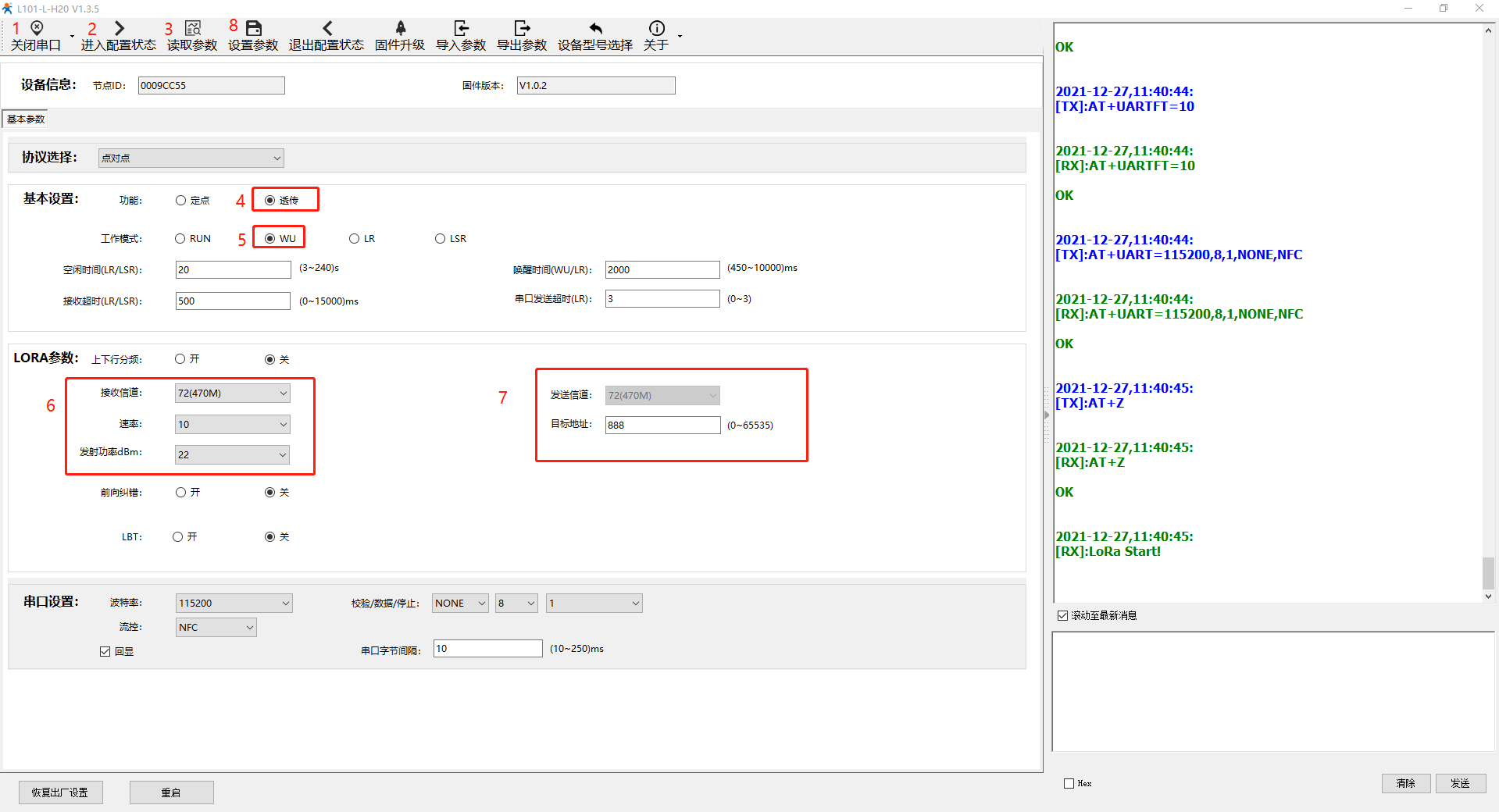

1、WH-L101-L-H20 A參數設置：
2、選擇A模塊串口，默認串口參數波特率115200、無數據位、數據位8、停止位1，點擊確認。
3、點擊“打開串口”，點擊“進入配置狀態”，返回+ok后點擊“讀取參數”。然后設置透傳功能，WU模式，信道72，速率10，目標地址888。最后點擊“設置參數”。

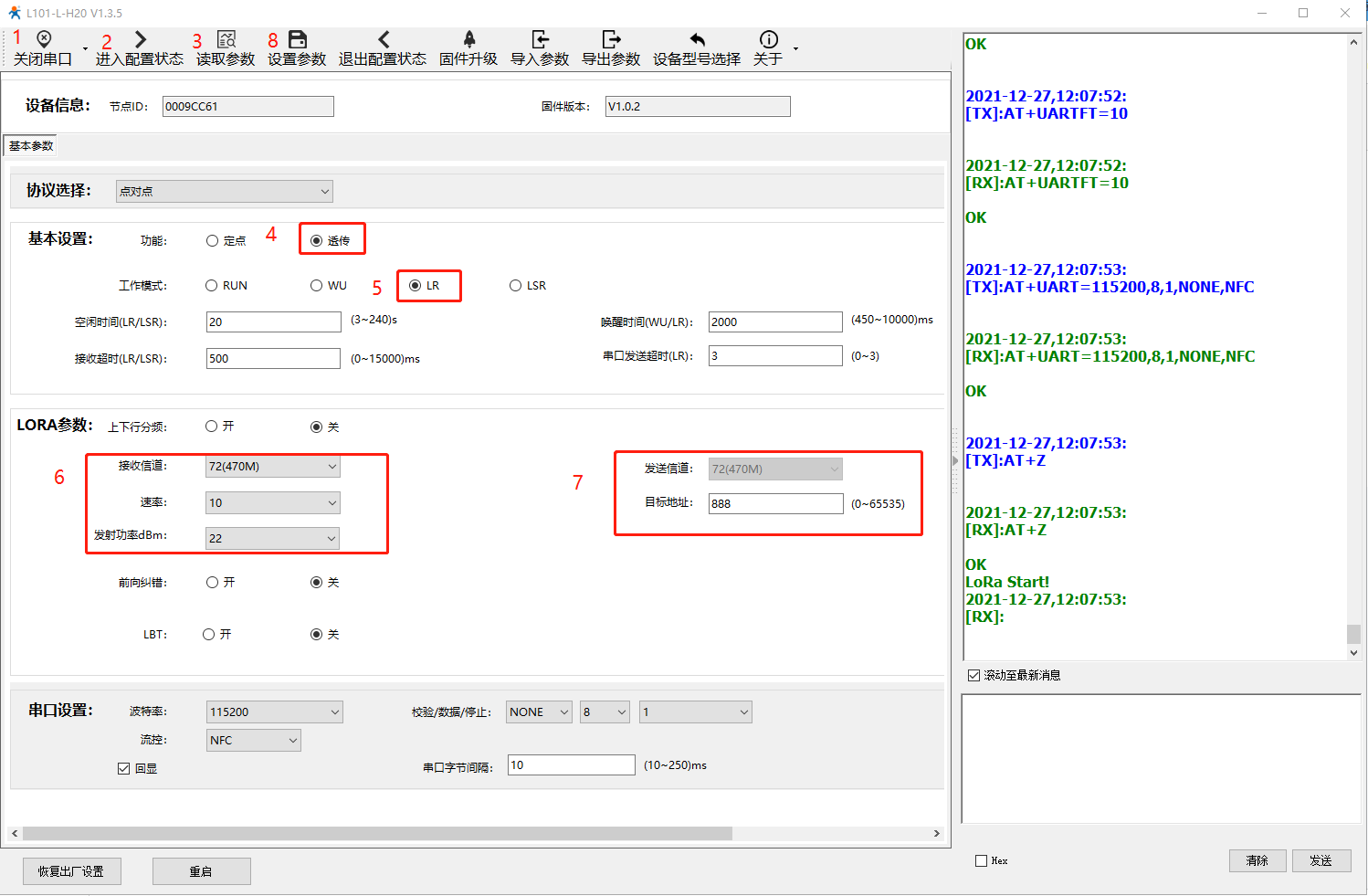

4、WH-L101-L-H20 B參數設置：
5、軟件串口旁有個“▼”符號點擊端口配置選擇B模塊串口，默認串口參數波特率115200、無數據位、數據位8、停止位1，點擊確認。
6、點擊“打開串口”，點擊“進入配置狀態”，返回+ok后點擊“讀取參數”。然后設置透傳功能，LR模式，信道72，速率10，目標地址888。最后點擊“設置參數”。
7、關閉軟件串口，關閉設置軟件。
五、數據測試:

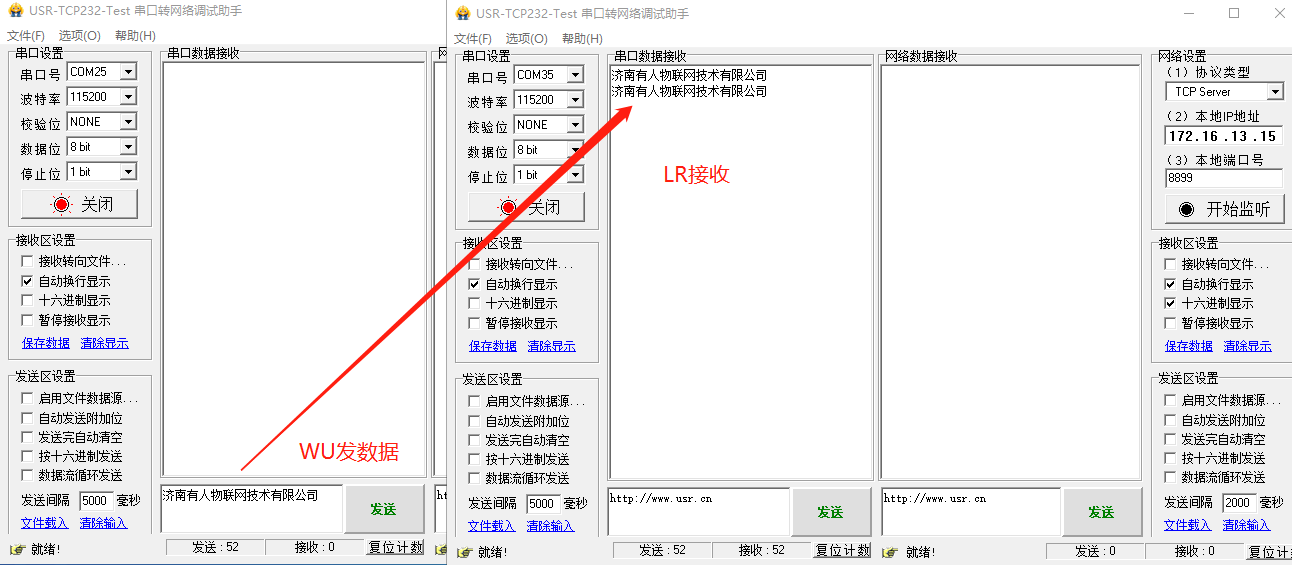

啟動兩個USR-TCP232-Test分別連接LoRa數傳終端A（com25）、B(com35)，使用WU設備發送數據LR設備可接收數據，通信效果如下圖所示：

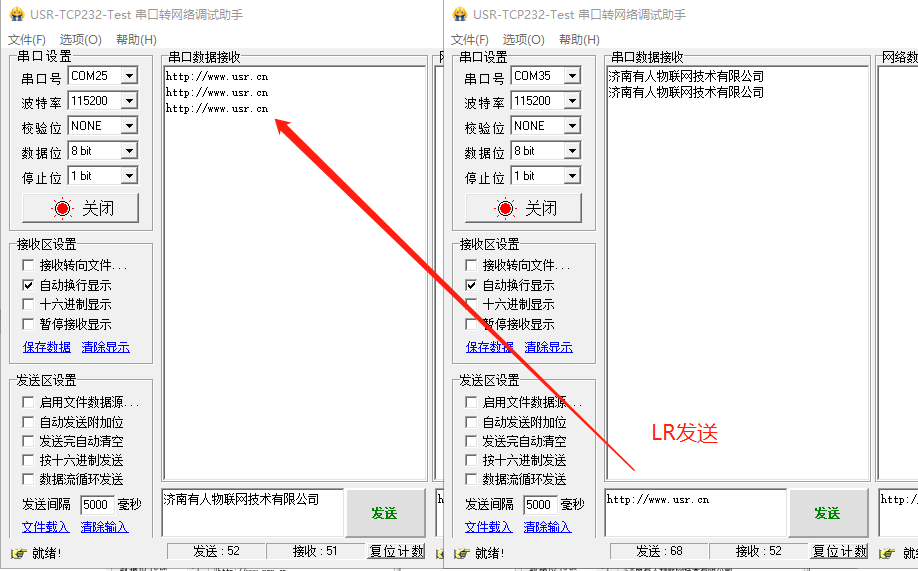

LR模式要發送數據時，需要把自身的WAKE管腳拉低喚醒自身后串口在發送數據：

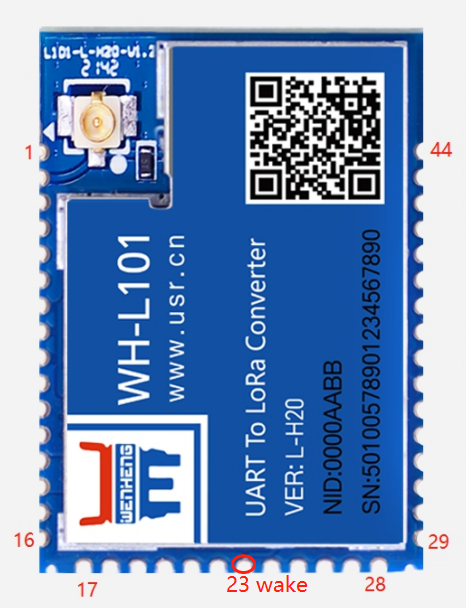

模塊的23腳為WAKE喚醒管腳，拉低喚醒模塊發送數據，如同所示。
LR模式詳解：
其中 LR 和 LSR 為低功耗模式，模塊上電后開始計時，若在空閑時間內串口和網絡端均無數據收發時模塊進入低功耗狀態。
模式和空閑時間可通過 AT 指令設置， 空閑時間 20 秒：AT+ITM=20 重啟生效。

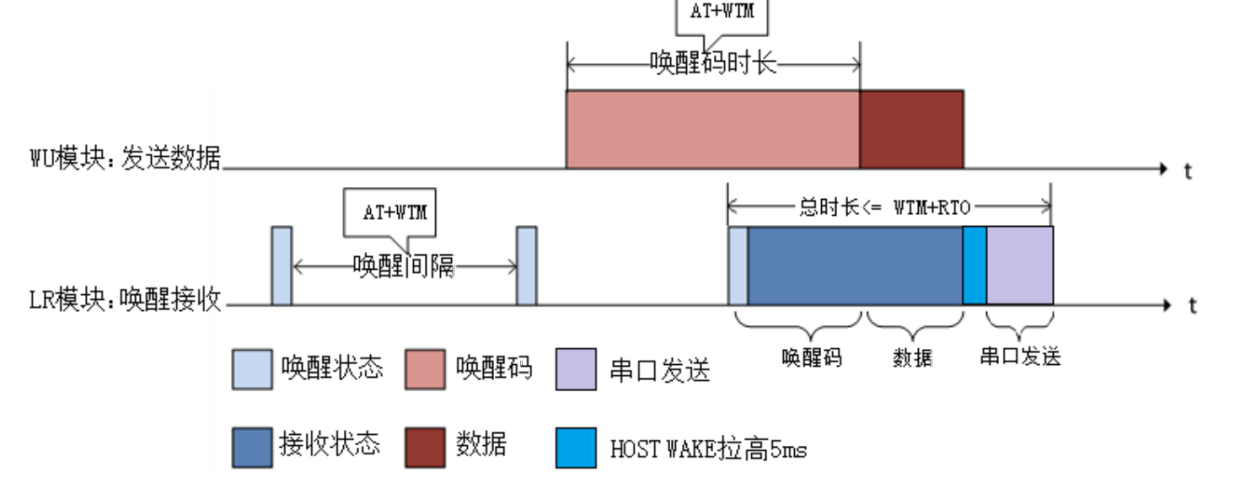

LR 低功耗接收模式，上電后如果無線和串口持續一定時間無數據通信則模塊進入休眠，休眠后模塊 定期（AT+WTM 設置喚醒間隔）喚醒來檢測喚醒碼，如果檢測到喚醒碼模塊立即進入接收狀態，等待接收 完成，接收完成后 HOST_WAKE 引腳會在串口發送數據前拉高 5ms，數據發送完成拉低（客戶可使用 HOST_WAKE 引腳喚醒自己的 MCU），若只檢測到喚醒碼未接收到數據，則等待超時后進入休眠狀態。 休眠后也可以通過 WAKE 引腳下降沿中斷來喚醒模塊，喚醒后的模塊恢復運行模式，當空閑時間大于 設定時間時模塊再次進入休眠狀態。
注：如果環境中有其他設備在同信道同速率有數據通信，休眠中的模塊可能會被喚醒
