USR-N540 H7(二期)連接遠程服務器通信測試
一、資料下載
1、串口網絡調試助手http://m.0575400.com/Product/78.html
2、USR-N540-H7設置軟件http://m.0575400.com/Download/383.html
3、USR-N540-H7規格書http://m.0575400.com/Down/USR-N5X0-basic-V2.0.0.pdf
4、USR-N540-H7說明書http://m.0575400.com/Down/USR-N5X0-V2.0.0.pdf
5、USR-N540-H7 AT指令集http://m.0575400.com/Down/USR-N5X0_at_V2.0.0.pdf二、準備工作
1、USR-N540-H7產品 數量1個
2、電源適配器 12V 數量1個
3、網線 數量1根
4、USB-RS485串口線 數量1條
5、電腦 數量1臺

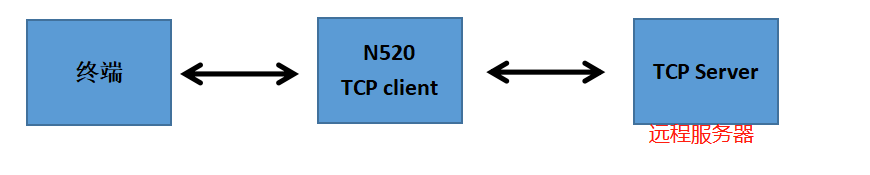

二、連接框圖
三、遠程服務器設置

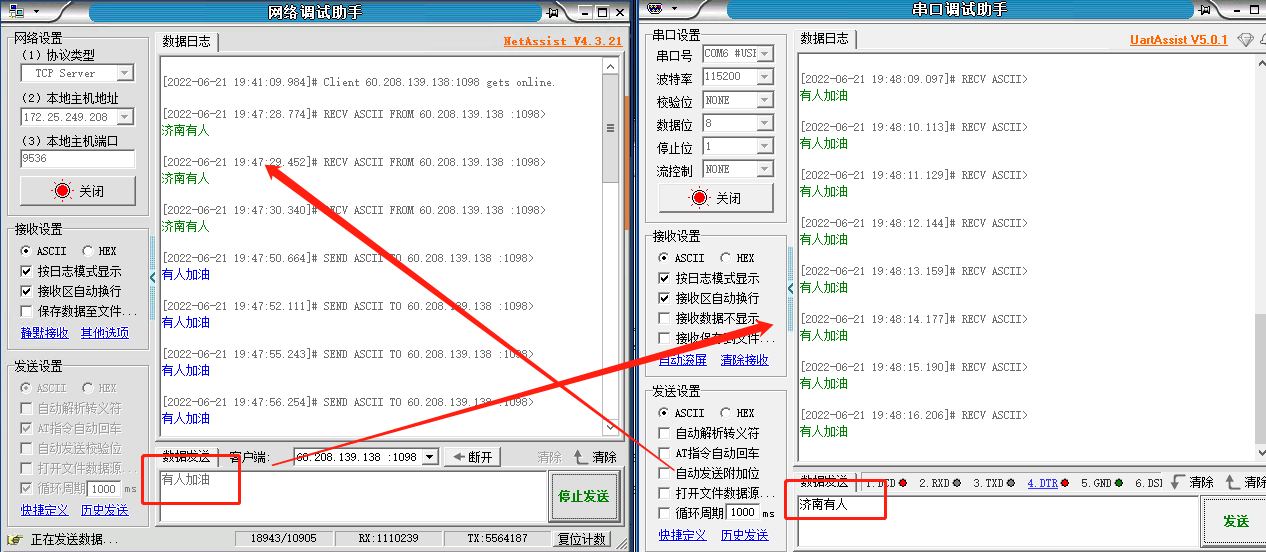

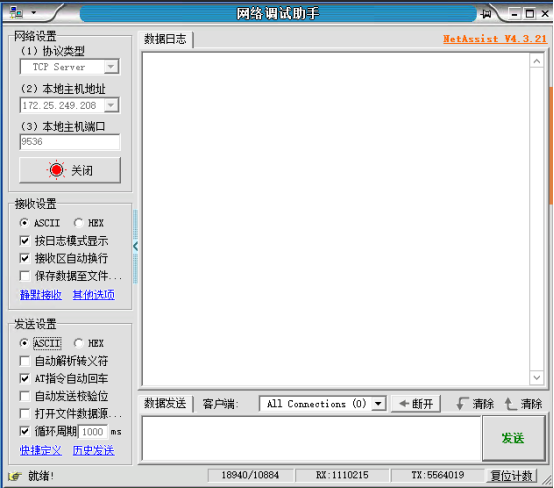

1、先在服務器端打開一個網絡調試助手，設置成TCP server及本地端口號，開始監聽。服務器ip需要是公網ip，局域網ip無法使用。
四、硬件連接和電腦設置
1、硬件連接：
USR-N540-H7產品，USB-RS485串口一線接N540串口一，注意485接線線序，USB-RS485 A線接N540 串口一的A端子，USB-RS485 B線接N540 串口一的B端子，USB頭插入電腦USB口。
2、指示燈狀態：
1）POWER：電源指示燈，只要電源連接正常，指示長燈亮。
2）WORK：Work指示燈，N540工作狀態指示燈， N540正常工作，指示燈閃亮。
3）TX1：串口1發送指示燈
4）RX1：串口1接收指示燈
5）TX2：串口2發送指示燈
6）RX2：串口2接收指示燈
7）TX3：串口3發送指示燈
8）RX3：串口3接收指示燈
9）TX4：串口4發送指示燈
10）RX4：串口4接收指示燈
3、電腦設置：

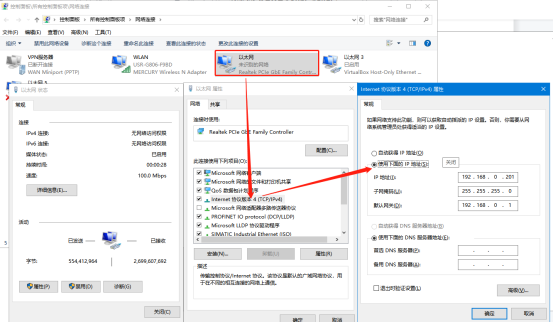

11）電腦本地連接，IP設置和N540 IP同網段，N540默認IP是192.168.0.7，網關192.168.0.1，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。

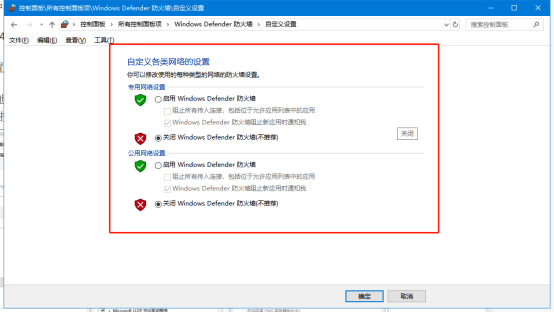

12）電腦關閉防火墻
13）檢查USR-RS485串口線的COM口號

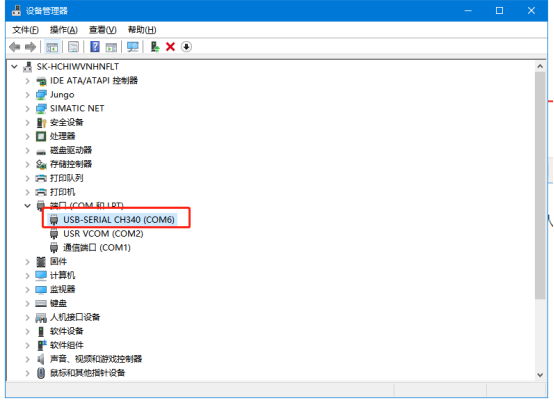

找到設備管理器，點擊端口，確認USB-RS485串口線的COM口號，有人測試電腦是COM6
五、產品參數設置
1、下載并打開H7系列配置軟件：
硬件連接方式：N540----路由器/交換機----PC

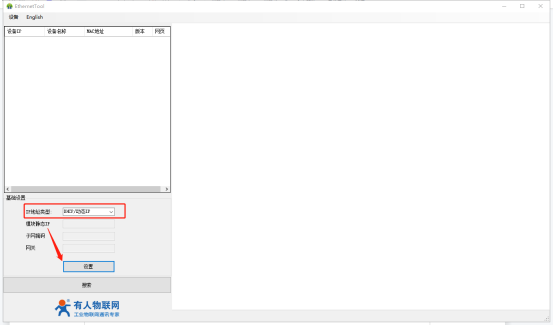

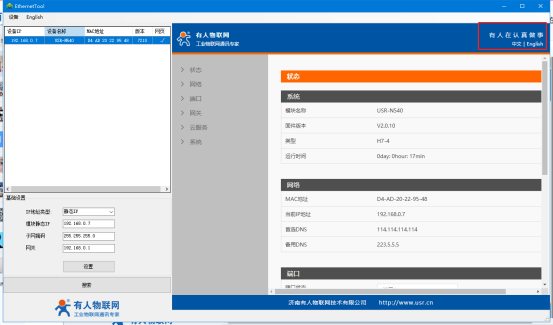

將IP地址獲取方式從靜態 IP改為DHCP，保存設置，單擊搜索，找到設備之后，單擊產品名稱信息彈出輸入用戶名admin和密碼admin，點擊確定。在右上角點擊中英文切換
3、設置端口1參數

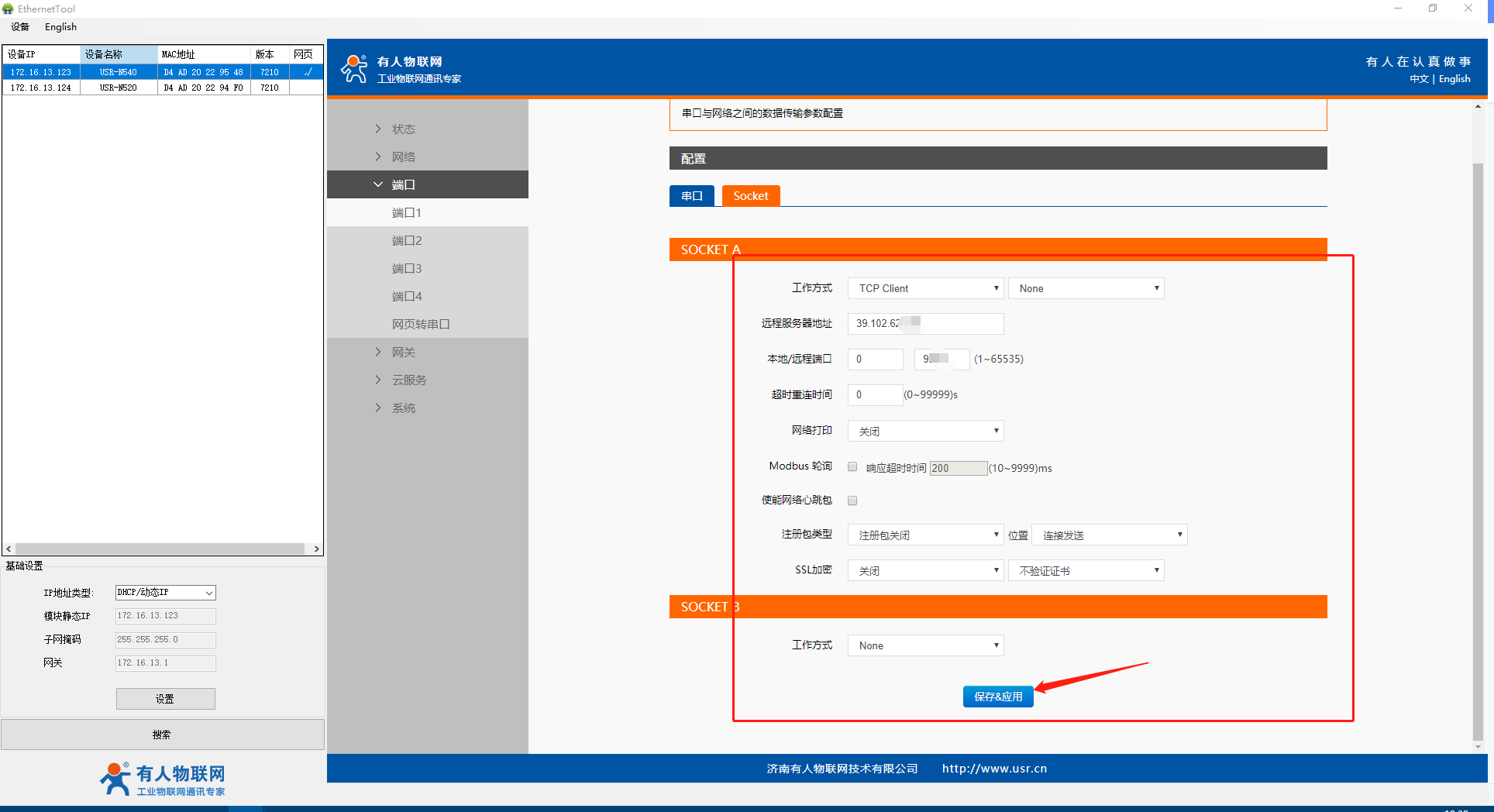

N540端口1工作方式設置TCP client模式，填寫服務器的IP地址和端口號，，用戶在使用時不可以依照次ip與端口來進行配置，需要連接自己服務器的ip與端口。
保存設置，重啟模塊。
