雙串口服務器的測試說明：
本測試是模塊默認設置連接電腦測試通信。
測試目的：測試模塊的通信是否正常。
一、要下載的軟件
說明書：http://m.0575400.com/Download/1108.html
設置軟件：http://m.0575400.com/Download/383.html
測試軟件：http://m.0575400.com/Download/27.html
虛擬串口軟件：http://m.0575400.com/Download/31.html

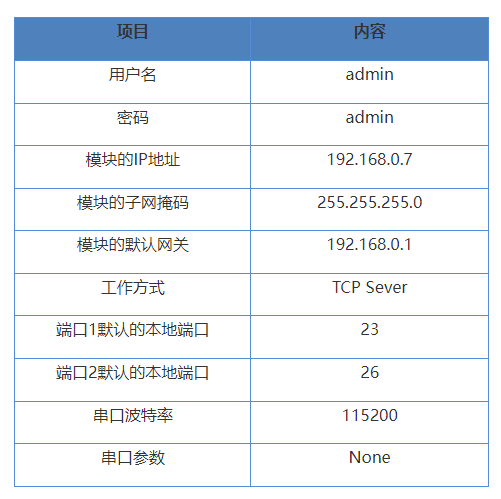

二、設備默認參數
三、測試
注意：N520出廠默認2個串口均是RS232,測試使用的是端口1。
1.N520(USR-N520，簡稱 N520 下同)通過串口線(或USB 轉RS232串口線)將RS232接口與計算機相連接，通過網線將 N520的網口 與PC 的網口相連接，檢測硬件連接無錯誤后，接入5V電源適配器，給其供電。觀察N520電源指示燈及工作指示燈狀態是否正常：紅燈常亮，綠燈閃爍。網口指示燈狀態是否正常：網口綠色燈常亮，黃色燈閃爍。

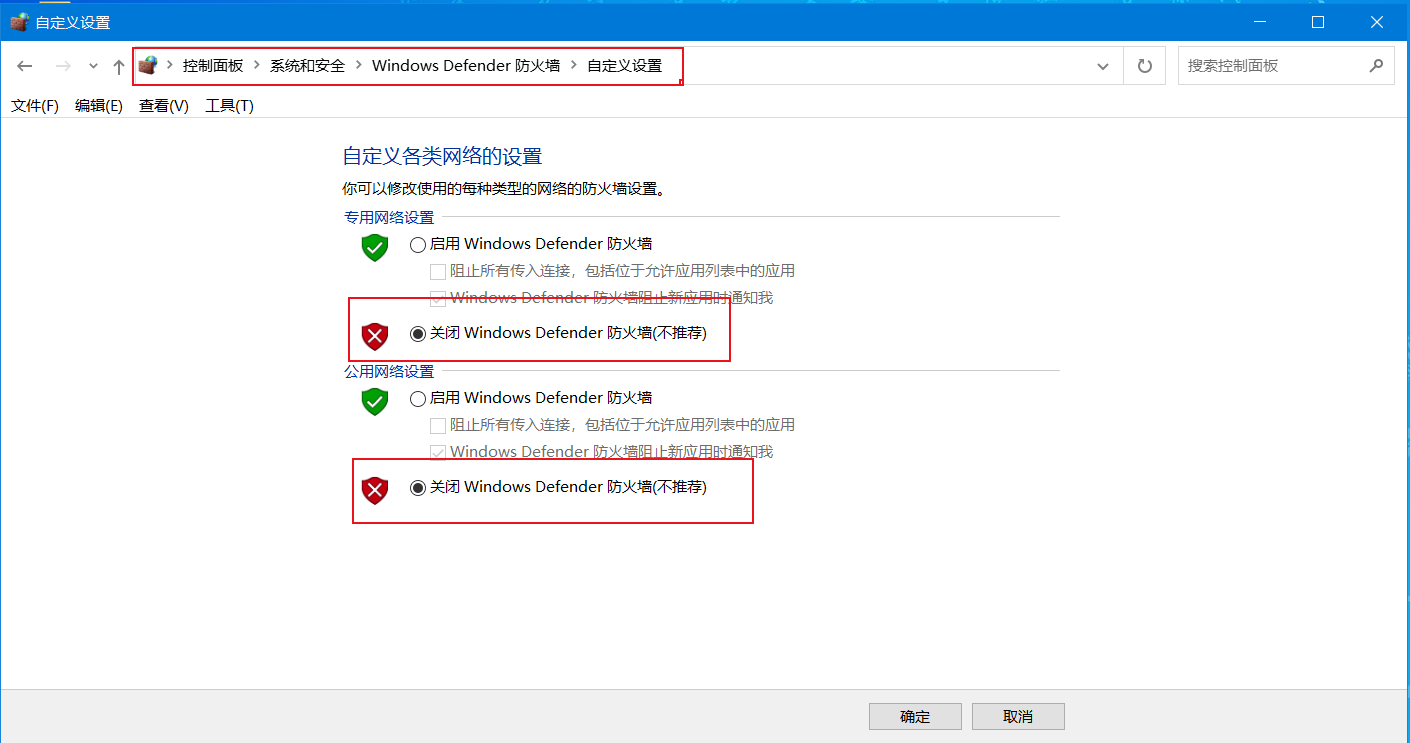

2.按路徑：控制面板》網絡和Internet》網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

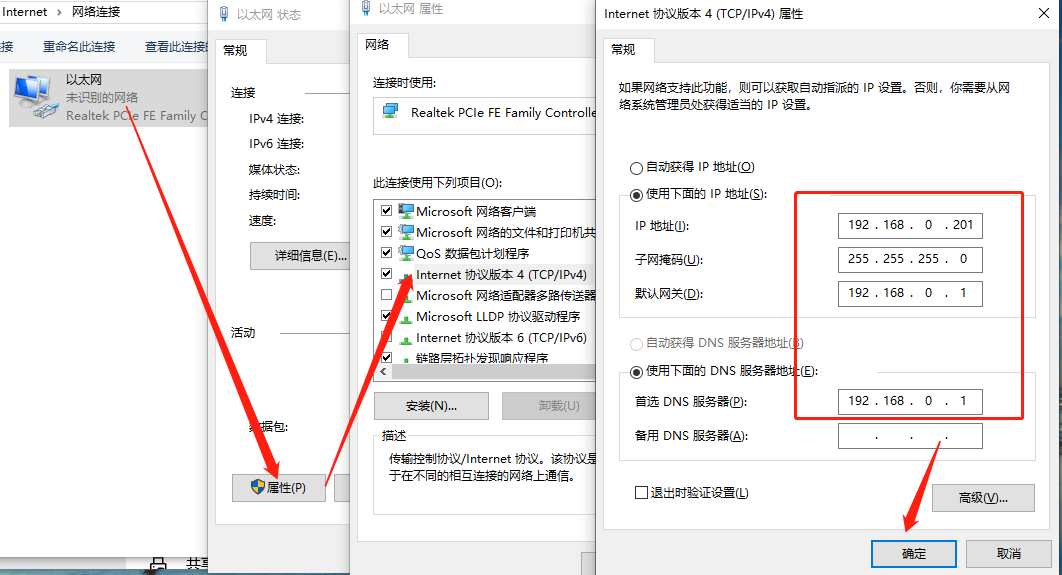

3.給電腦設置靜態IP，與N520的IP在同一個網段(520默認參數見表1)。
4.打開設置軟件

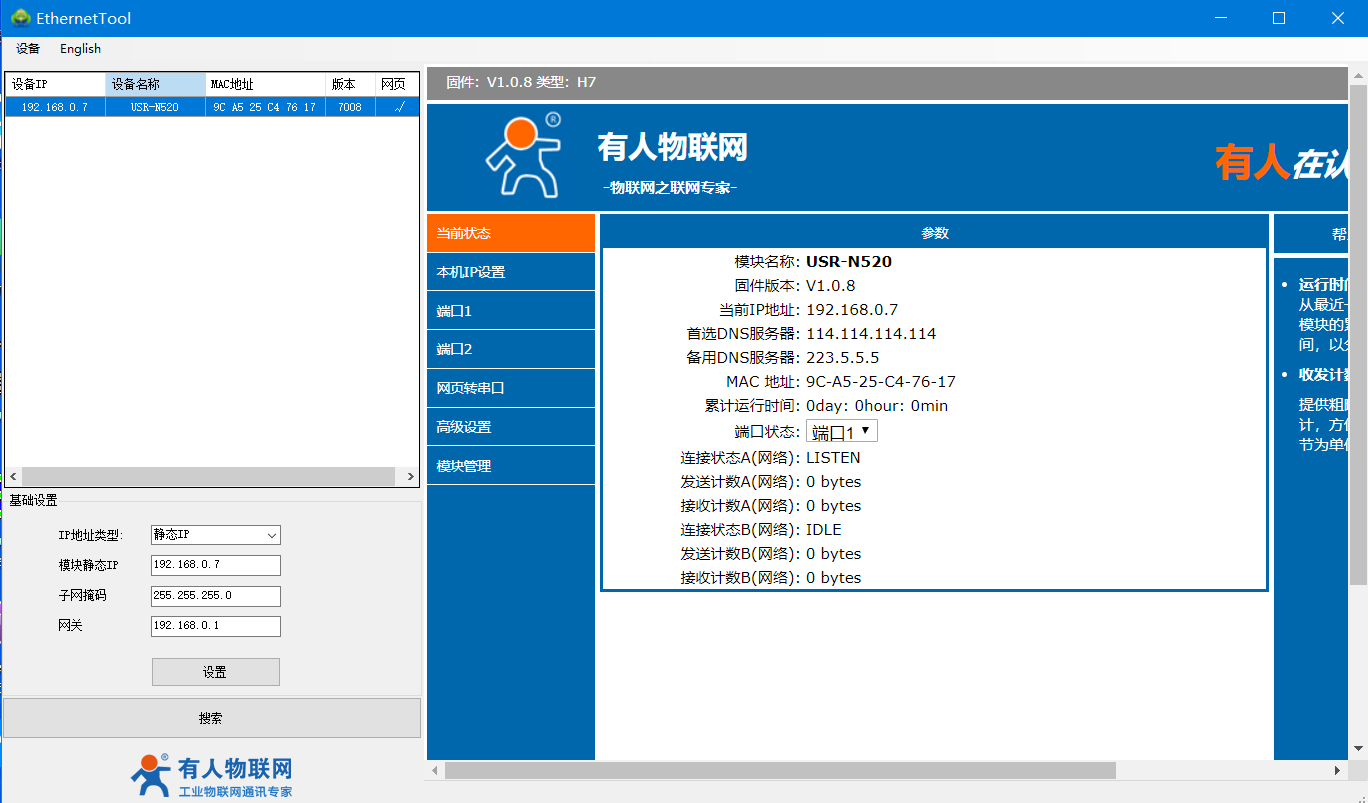

點擊“搜索設備”當搜索列表中出現520的設備后，單擊搜索到的設備，查看其配置信息(上圖為默認配置信息)。

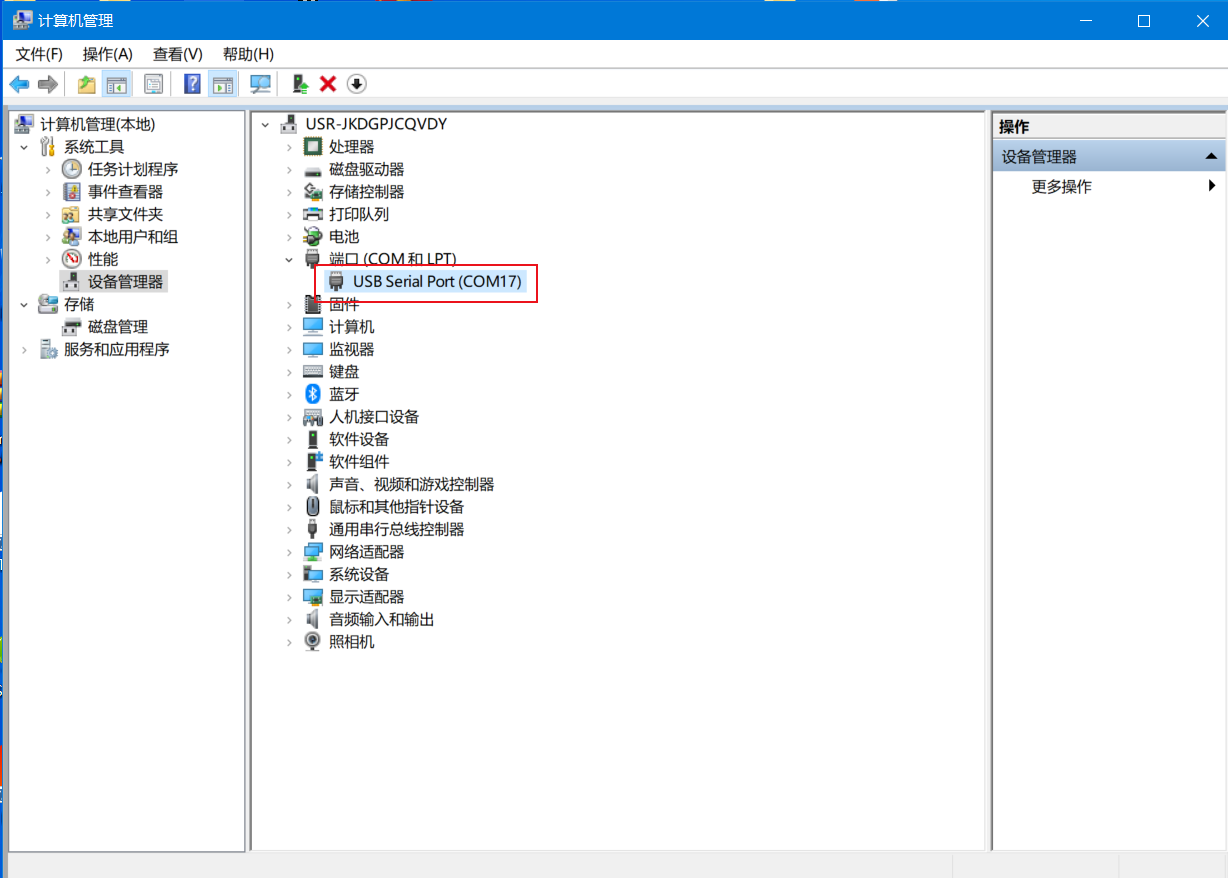

5.在設備管理器中查看端口信息，確定520串口使用的串口號，如下圖所示電腦端口號為COM17。

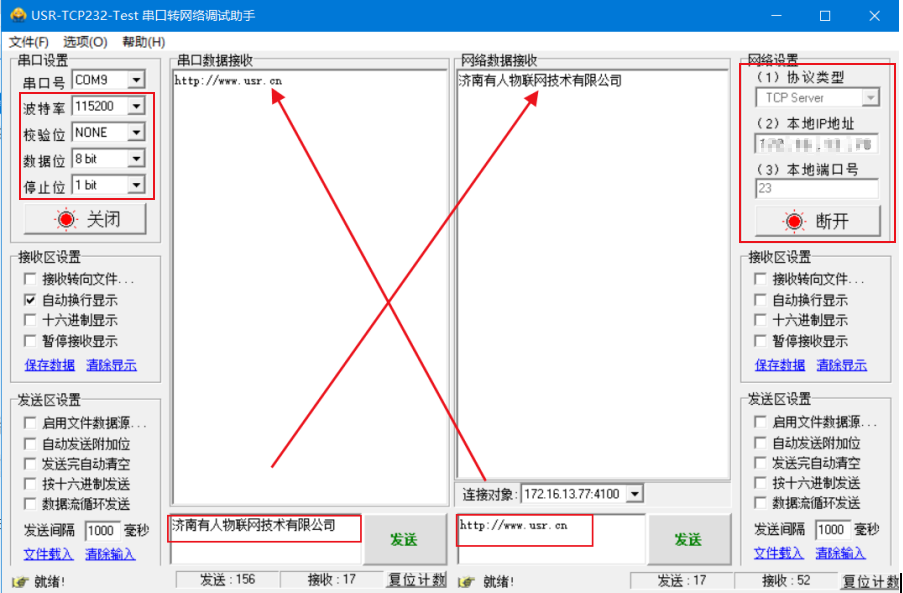

6.打開USR_TCP232_TEST軟件
將軟件串口設置中的串口號配置為COM17。由于設備默認協議類型為TCP SERVER,所以電腦端連接設備需要設置為TCP CLIENT連接設備。目標IP設置為IP：192.168.0.7，目標端口號為N520 端口1的本地端口號：23，點擊連接。
7.如何使用虛擬串口軟件

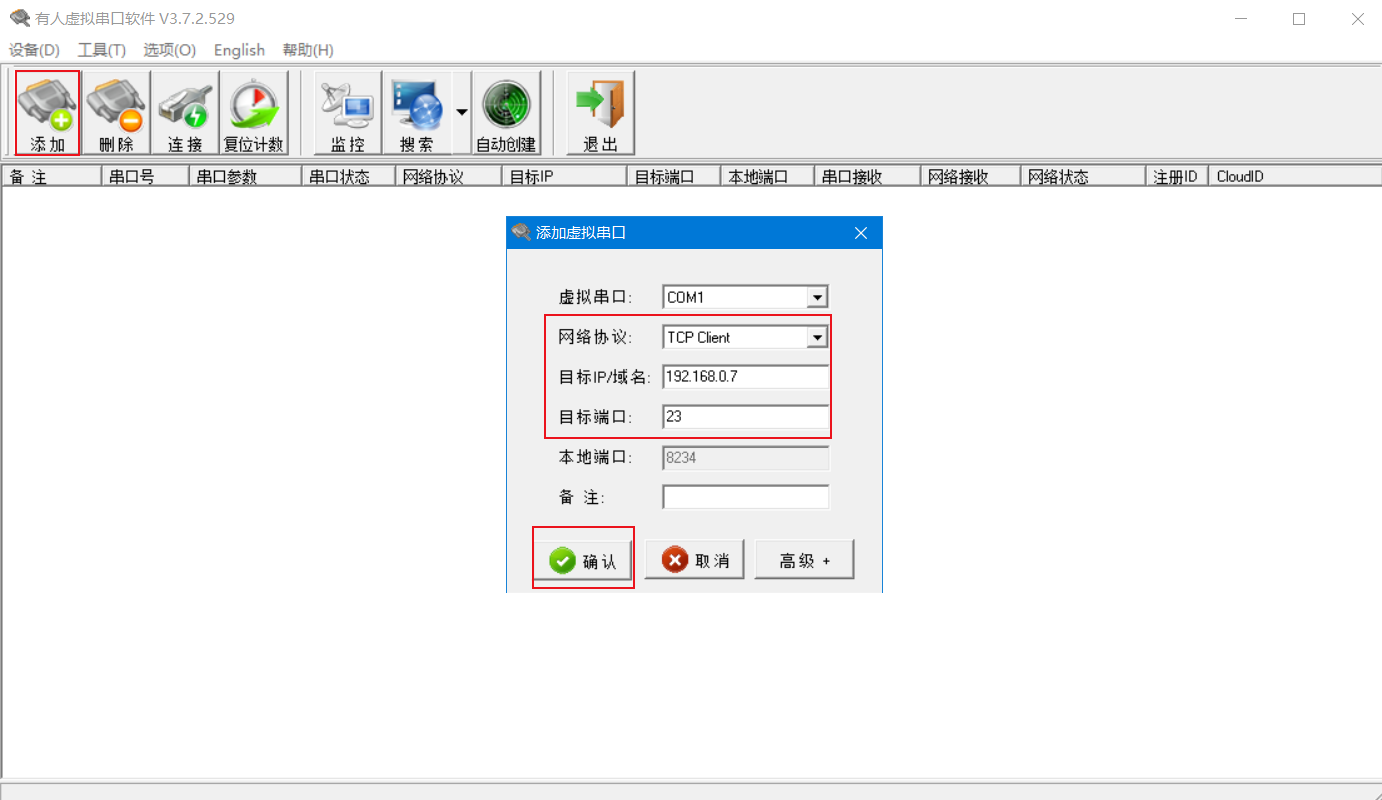

打開虛擬串口軟件，點擊“添加”在彈出的窗口中設置虛擬串口信息，由于上述N520設備采用TCP SERVER協議，所以此處網絡協議設置為TCP CLIENT。目標IP設置為N520的IP：192.168.0.7 目標端口號為N520 端口1的本地端口號：23，然后點擊“確定”，建立虛擬串口COM1。

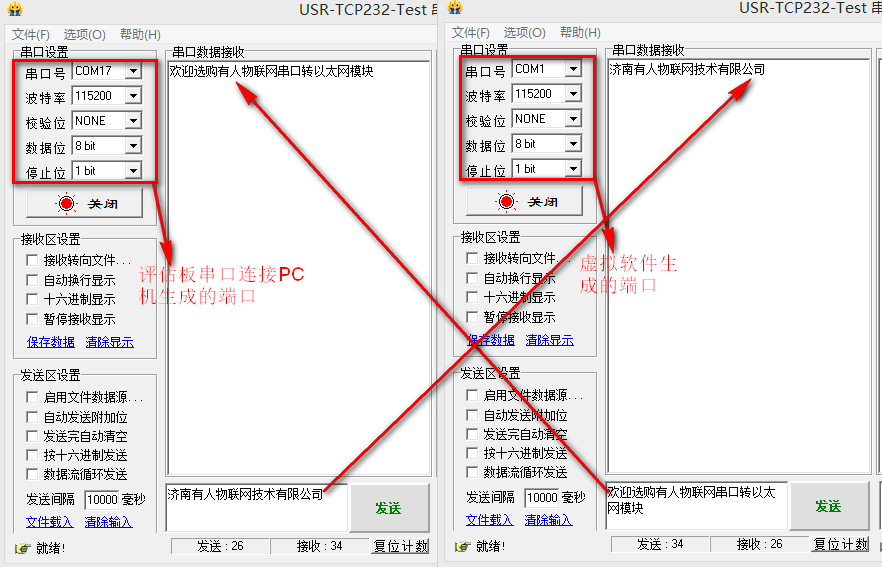

打開兩個USR_TCP232_Test軟件，一個連接COM17，一個連接虛擬串口COM1,實現兩個串口直接數據互發。
