農業場景---大棚控制系統選型及方案應用
一、相關資料
1、資料下載地址：
有人物聯網官方網址：http://m.0575400.com/
2、購買地址：
官方商城：http://shop.usr.cn/
天貓商城：https://youren.tmall.com/
淘寶店鋪：https://usrcn.taobao.com/
3、技術支持聯系地址：IM.usr.cn

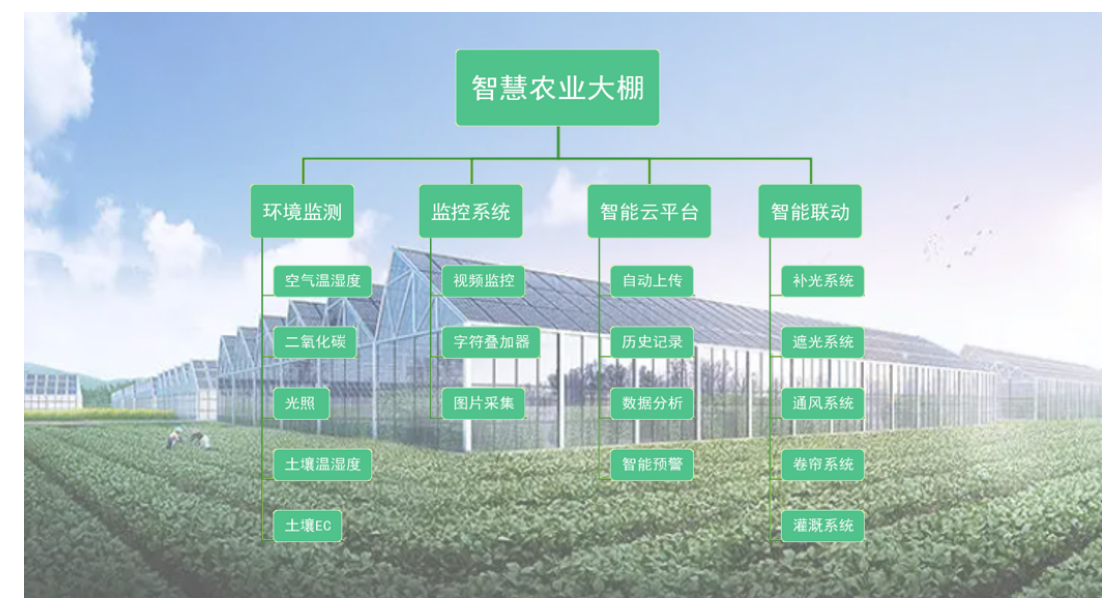

二、農業大棚控制系統
1、監測參數：
可以控制大棚內的卷被、卷膜、遮陽網、風機、濕簾、灌溉、二氧化碳發生器等
2、大致邏輯：

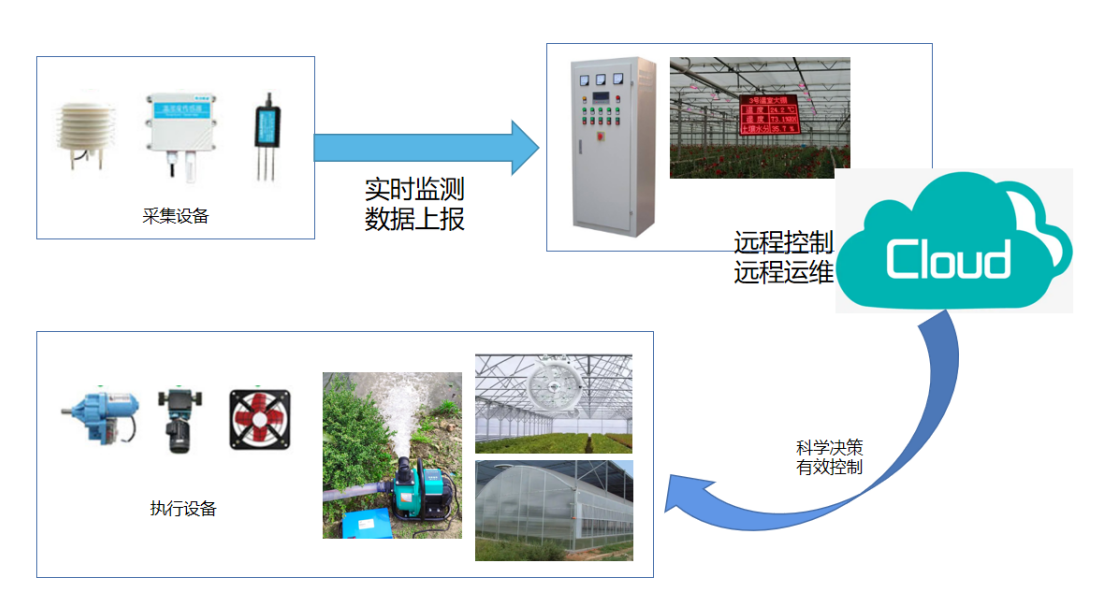

智慧大棚主要是檢測大棚內的數據，數據分析通過微電腦，電腦監控水幕、風扇、遮陽板等棚內設施，改變溫室內的生物生長環境，進而減少人工投入、提高作物產量、增加收益；
大棚控制系統可以科學化、智能化的監測和管理農業，可以實時查看數據及分析平臺，實現綜合性、靈活性、實時性的分析統計，并提供監控、報警、數據分析、數據應用、遠程診斷等服務，實現農業智能化管理。
三、設備選型及方案實現
1、參數確認
1）農業常用終端設備硬件接口形式
標準串口232、485、422、CAN，如光照傳感器、二氧化碳傳感器、土壤溫濕度等；
開關量接口，如水泵、燈控、卷簾開關等；
RJ45網口，如攝像頭，視頻錄像機等。
2）數據顯示軟件或服務器
近距離局域網內數據顯示，如觸摸屏、本地PC、本地服務器等；
遠距離公網服務器數據顯示，如有人云、阿里云等 公網服務器。
2、具體實現
1）局域網內數據顯示
v 若現場終端設備為串口設備，可以通過串口服務器或wifi串口服務器將數據傳輸至現場本地工控機或觸摸屏顯示。此時要確認現場是否方便布線，若方便布線可選用串口服務器，若現場有wifi覆蓋可選用wifi串口服務器；
v 若現場終端設備為開關量或模擬量設備，可以通過網絡IO設備將數據傳輸至現場本地工控機或觸摸屏顯示。若現場方便布線或有wifi覆蓋可選用網絡IO中EWR版本；
v 若現場終端設備為網口設備，可以通過路由器將網口信息傳輸至現場本地工控機或觸摸屏顯示。可通過布線或連接上級wifi的形式進行數據傳輸。

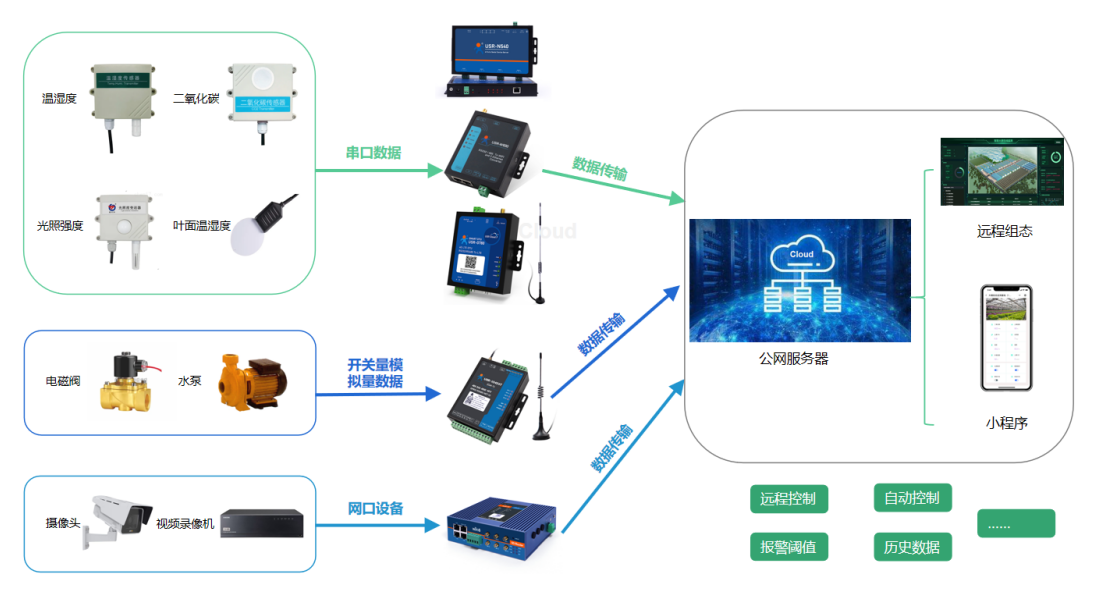

2）公網服務器數據顯示
v 若現場終端設備為串口設備，可以通過串口服務器、wifi串口服務器或DTU將數據傳輸至遠程服務器顯示。若現場有4G信號時可選用DTU進行數據傳輸；若方便布線可選用串口服務器；若現場有wifi覆蓋可選用wifi串口服務器；
v 若現場終端設備為開關量或模擬量設備，可以通過網絡IO設備將數據傳輸至公網服務器。若現場有4G信號可選用網絡IO中CAT1或G5版本；若現場方便布線或有wifi覆蓋可選用EWR版本；
v 若現場終端設備為網口設備，可以通過路由器將網口信息傳輸至現場本地工控機或觸摸屏顯示。可借助VPN服務器或APN專網卡方式進行組網；
v 這種將數據上傳至公網服務器的方式不受地域限制，可以在PC、觸摸屏或手機中隨時進行數據查看或遠程控制。
