USR-M100 邊緣計算主動上報json數據到TCP服務器

說明：

一、資料下載

USR-M100說明書：http://m.0575400.com/Download/1202.html

設置軟件：http://m.0575400.com/Download/1213.html

二、準備工作

1、USR-M100產品  數量1個
2、電源適配器 12V/1A 數量1個
3、網線 數量1根
4、電腦 數量1臺

5、模擬量輸出設備（本案例使用溫濕度模擬量傳感器）

三、連接框圖

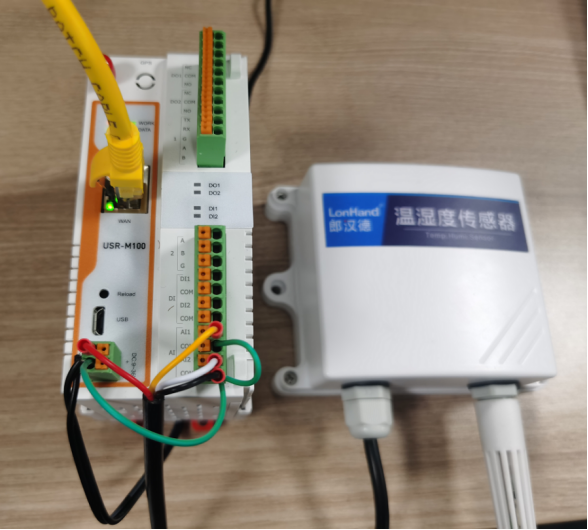

M100網口接電腦網口，接傳感器模擬量輸出接口，M100上電。

四、設置步驟

出廠默認狀態下M100 ip為192.168.0.7，下面第1~3步驟是為了M100能夠在默認狀態下與電腦形成局域網可以進行參數配置的操作步驟，若用戶M100之前已經使用過，電腦已經與M100同局域網了，可不用操作下面的1~3步驟。

1、網口通過網線直連電腦網口。檢查所有連接無誤后，給M100用12V電源適配器供電。

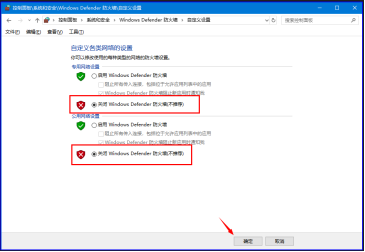

2、電腦關閉防火墻。

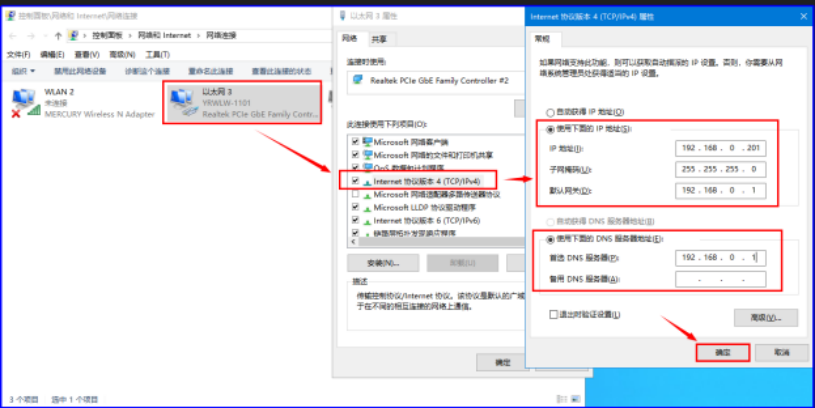

3、電腦：控制面板\網絡和 Internet\網絡連接，IP設置和M100 IP同網段，M100默認IP是192.168.0.7，網關192.168.0.1，將電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。

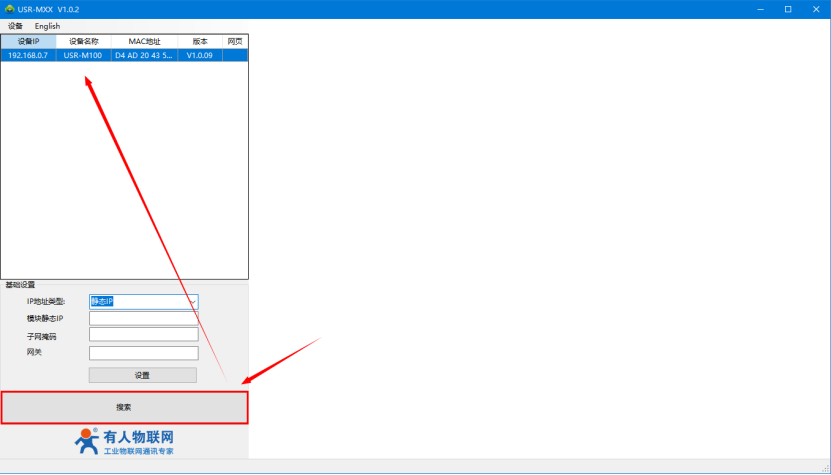

4、下載并打開設置軟件：

用配置軟件搜索M100設備，單擊搜索，搜搜到設備后雙擊設備。

5、登錄

輸入用戶名admin和密碼admin，點擊確定，右側顯示M100參數設置頁面。

6、配置連接TCP服務器

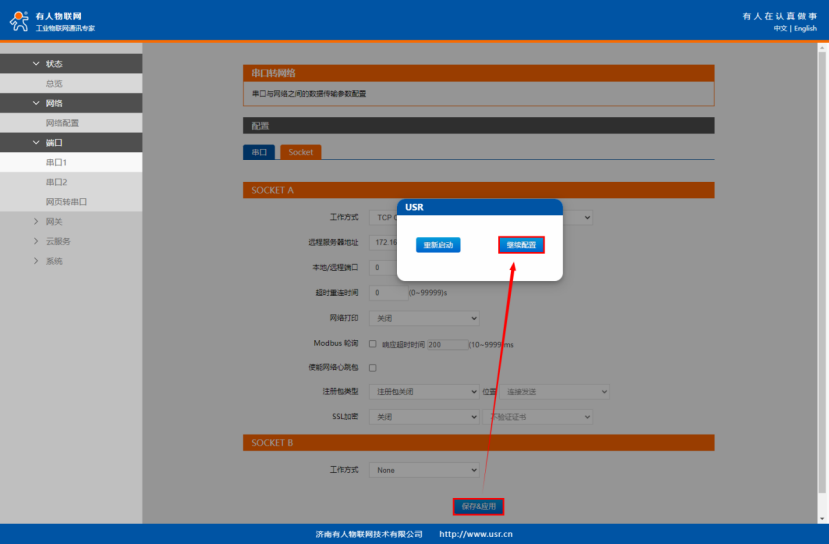

本案例測試服務器為我司 TCP服務器測試,用戶測試時請在“端口”>“串口1” >“ Socket”界面配置自己TCP服務器的參數。

保存&應用 > 繼續配置。

7、配置邊緣計算采集上報功能

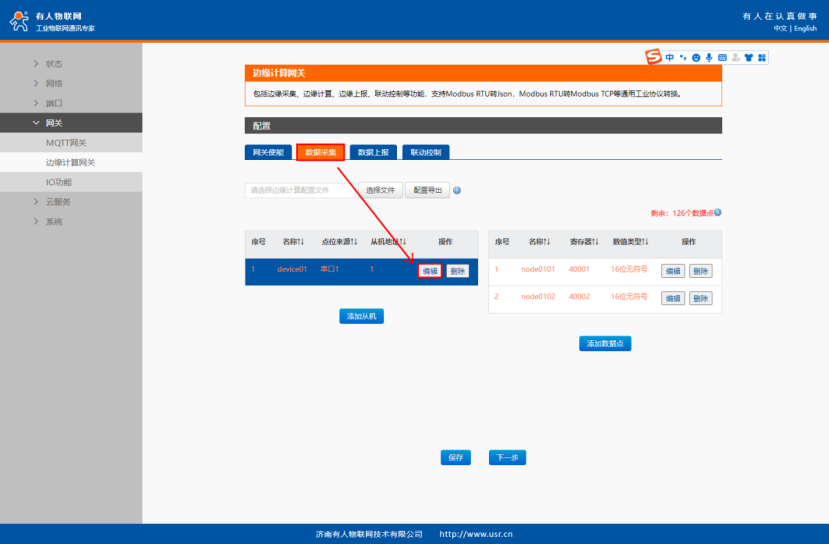

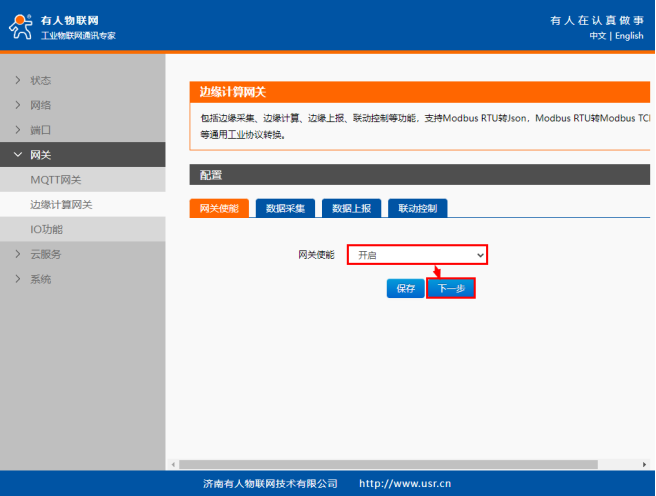

在“網關”-“邊緣計算”界面中開啟網關使能，點擊“下一步”在“數據采集界面”配置IO的數據點。

8、添加IO從機

可以手動添加從機，若是M100自帶的數據點在用戶的實際應用中用不到，也可以在默認從機中做編輯。

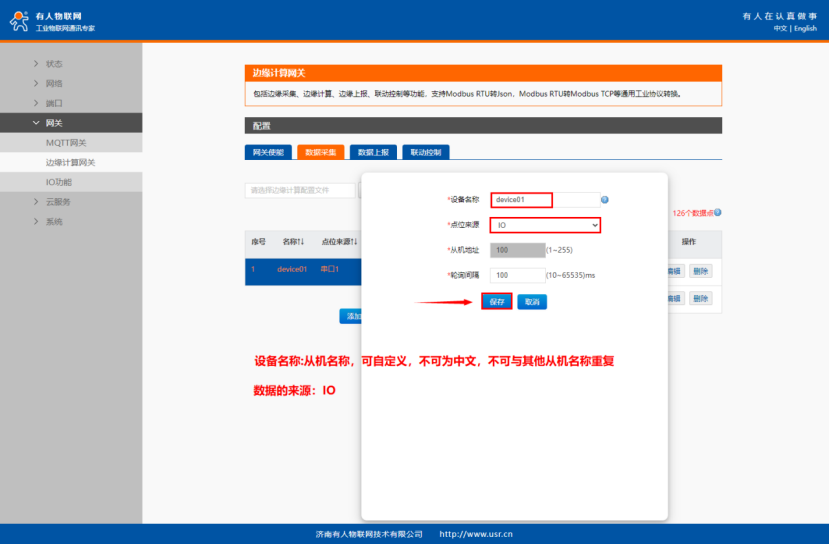

設備名稱:從機名稱，可自定義，不可為中文，從機名不可重復。

數據來源：IO。

點擊“保存”。

9、添加AI寄存器

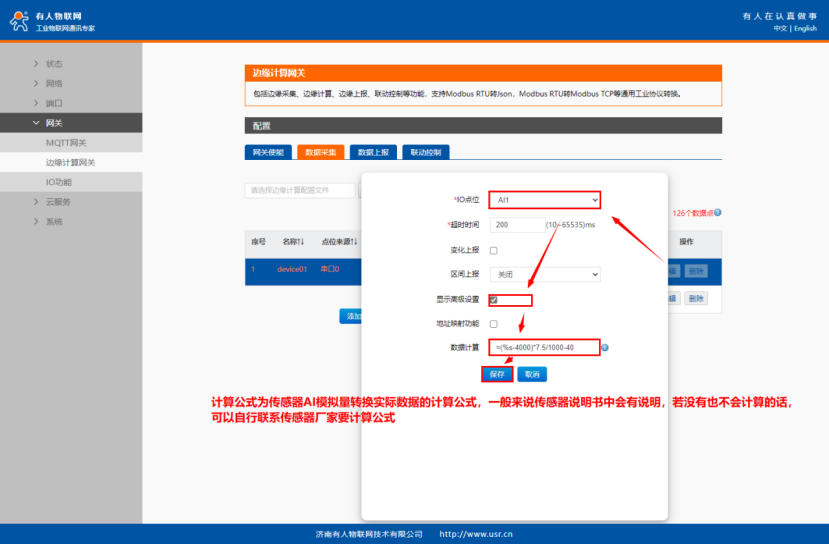

此處M100的AI1口實際接溫度模擬量。可手動添加或者自帶寄存器進行編輯，IO點位選擇“AI1”。傳感器的溫度模擬量與溫度實際值需要公式轉換，可以自行根據傳感器說明書或者咨詢傳感器廠家確定計算公式（若用戶不需要實際值上報服務器的話，可以不添加數據計算公式）。

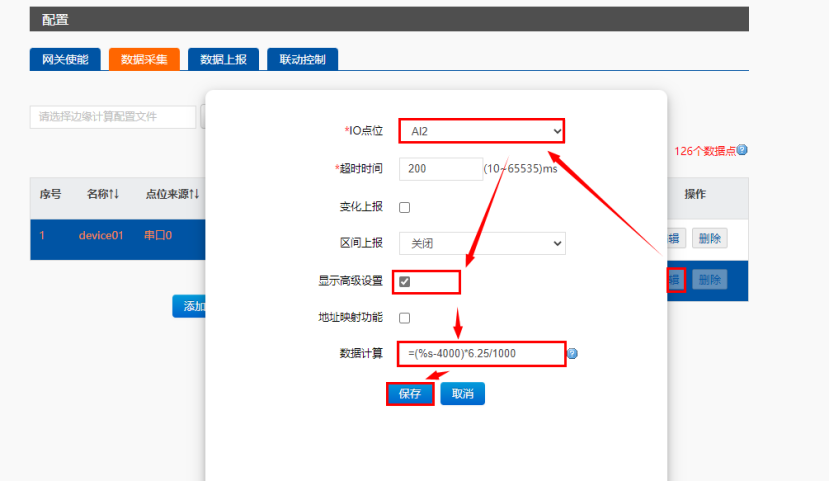

M100的AI1口實際接濕度模擬量，添加或編輯第二路IO點位選擇“AI2”。 這樣M100的兩路模擬量就添加完成了，若實際應用只是使用一路模擬量采集，此處配置只對應添加一個AI就可以。

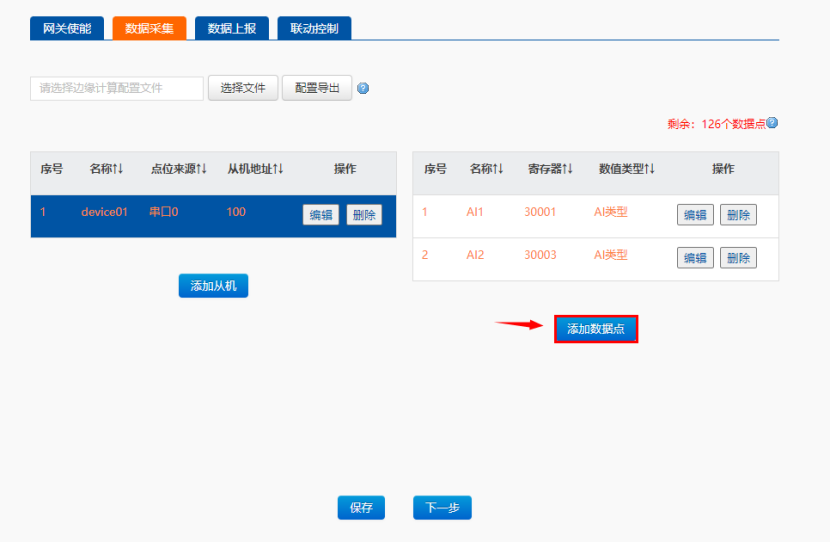

10、若有需要可繼續添加DI寄存器

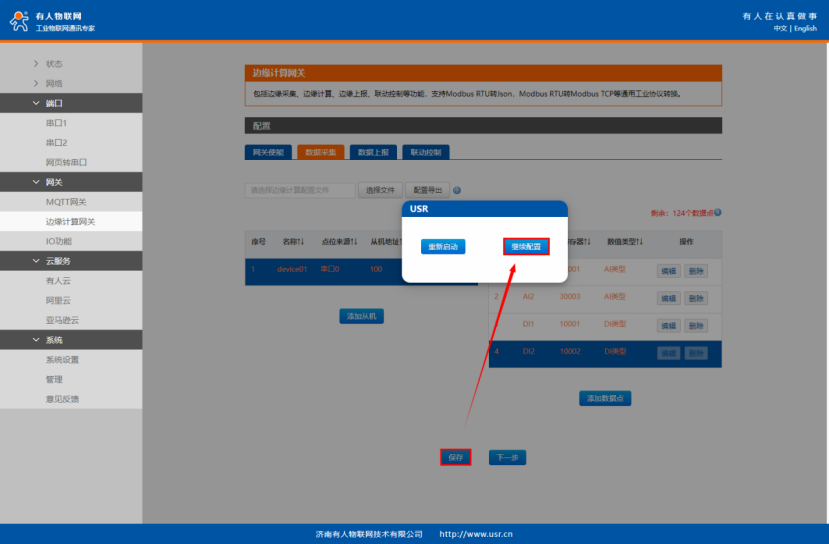

點擊“添加數據點”，分別新建DI1、DI2點位。點擊“保存”-“繼續配置”。

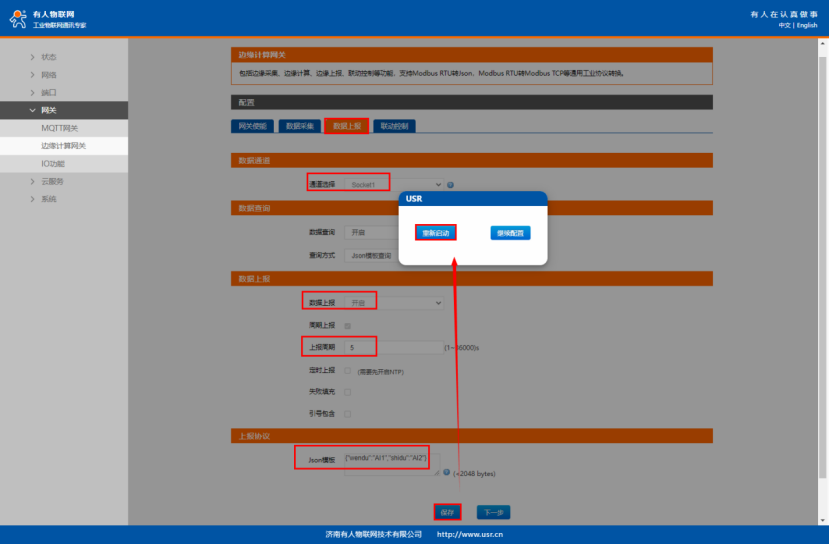

11、配置數據上報

通道選擇“Socket1”；

數據上報選擇“開啟”，上報周期:5s(自定義)；

上報協議配置：
Json模板說明{"自定義說明1":"要顯示的寄存器名稱1",...."自定義說明N":"要顯示的寄存器名稱N"}：
本次我們只上報溫度與濕度的值，全英文格式：{"wendu":"AI1","shidu":"AI2"}

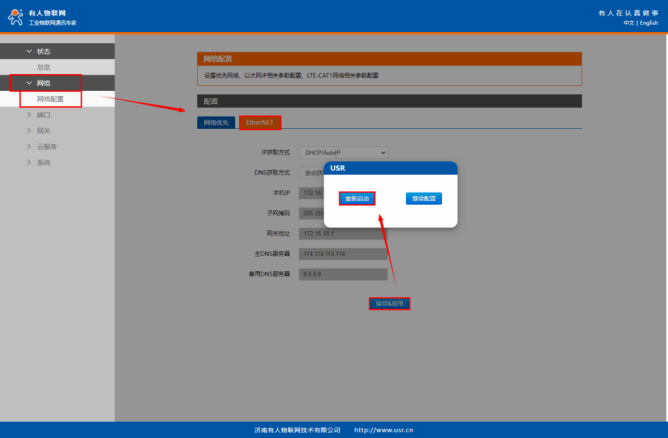

12、若需要修改M100 IP， 使用工具重新搜索設備，點擊進入配置界面，在 網絡 - 網絡配置 - EtherNET 界面中自行修改設備網口ip獲取方式。

注：若需要使用sim卡上網，可以將網絡優先級修改為LTE Cat1。

因為電腦網卡之前修改了靜態ip,不要忘記將電腦網卡改回原參數。

13、確保將M100網口接到可以連接服務器的網絡。

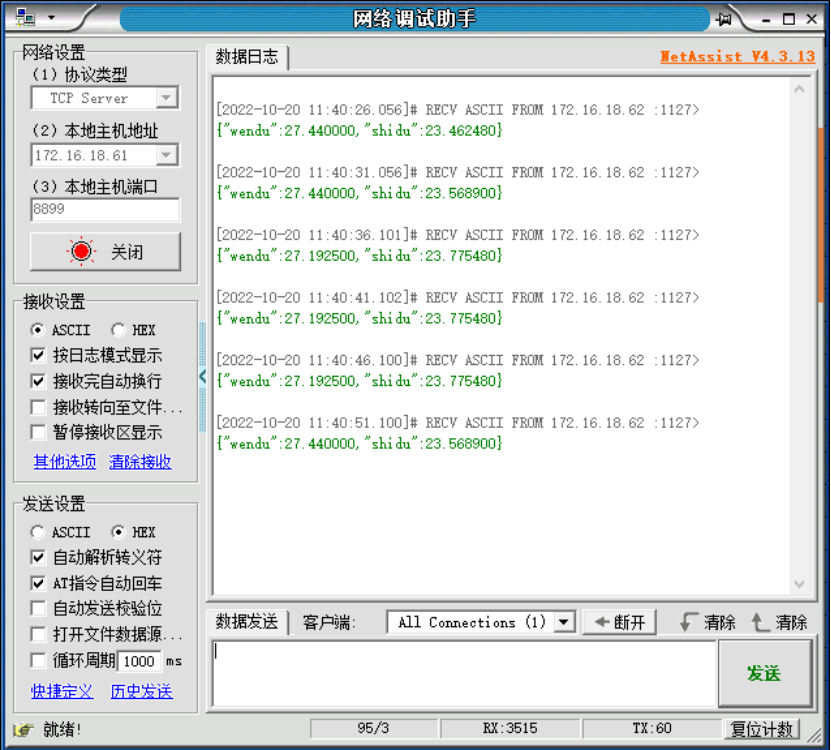

服務器可以接收到設備上報的json數據。
