一、資料下載
WH-LTE-7S1-GN說明書：http://m.0575400.com/Download/1104.html
WH-LTE-7S1-GN設置軟件：http://m.0575400.com/Download/939.html
二、設置步驟
1.有人云平臺設置
(1)登錄有人云（如果沒有賬號先申請通行證，目前只能通過手機號來注冊通行證賬戶）
有人云入口：https://account.usr.cn/mp_scada
(2)云平臺添加設備，在網關管理---網關列表--添加，SN和MAC/IMEI可以點擊SN不支持，系統自動生成，不需要客戶自己設置，通訊密碼可以自定義8位密碼

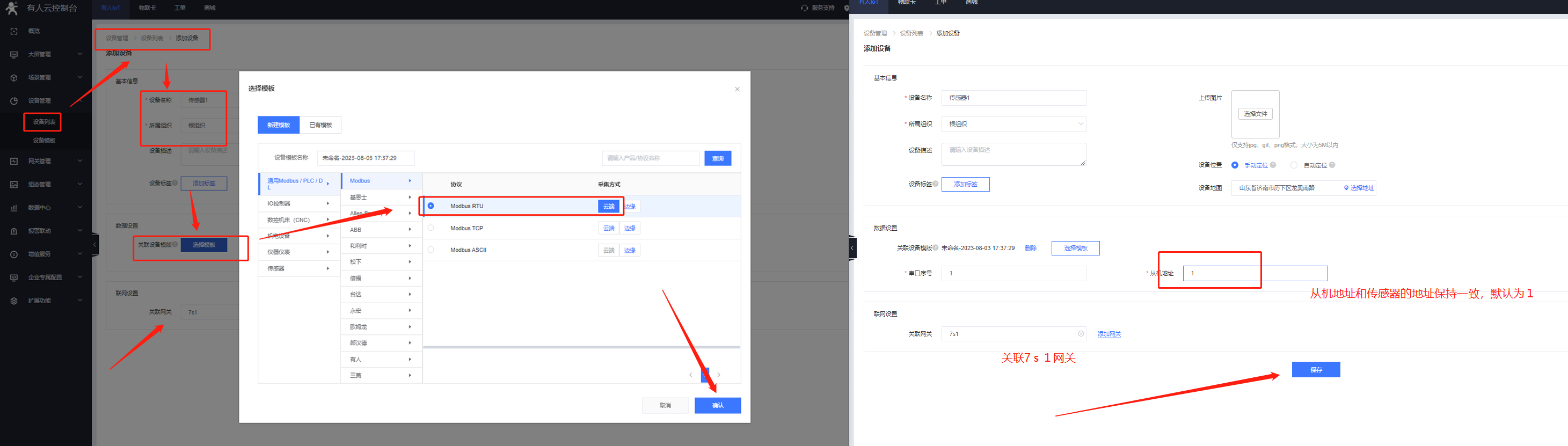

(3)添加從機設備，關聯變量模板，7s1 支持modbus協議 云端輪詢方式。協議選擇 Modbus RTU
設置從機地址，默認為1，這個從機地址會在設備填寫時用到和設備內的“Modbus 設備 ID”對應即可。
關聯7s1網關。

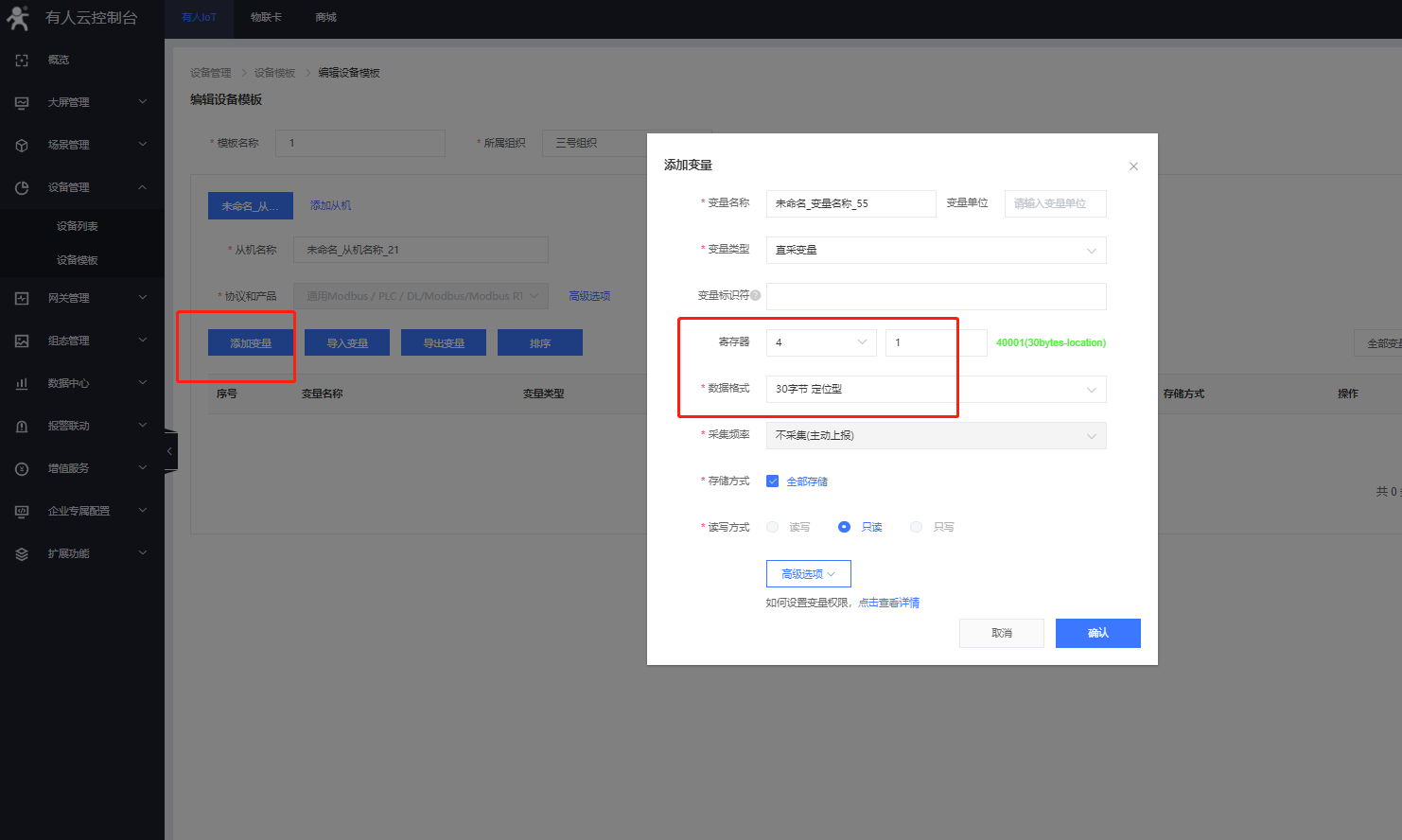

(4)點擊添加變量，變量名稱用戶自定義；
”Modbus 設備地址“與此模板寄存器設置需要匹配，如模板寄存器地址填寫 1，那么設備端“Modbus 設備地址”填寫 0；
寄存器選擇與填寫備注：
與組態軟件的寄存器寫法相同，填十進制寄存器地址，寄存器為起始地址+1.如： 功能碼 03H 或 06H，起始地址 0000H，則寄存器選則 4，地址填 1；
數據格式：30 字節定位型；
點擊“確認”后，點擊下方“立即生效”，GPS 定位類型模板建立完成。
三、7S1模塊設置
1>打開設置軟件選擇對應的串口號、波特率、校驗位、數據位、停止位。默認串口參數： 115200 N 8 1
注：串口號可以在電腦的“設備管理器-端口”查看。

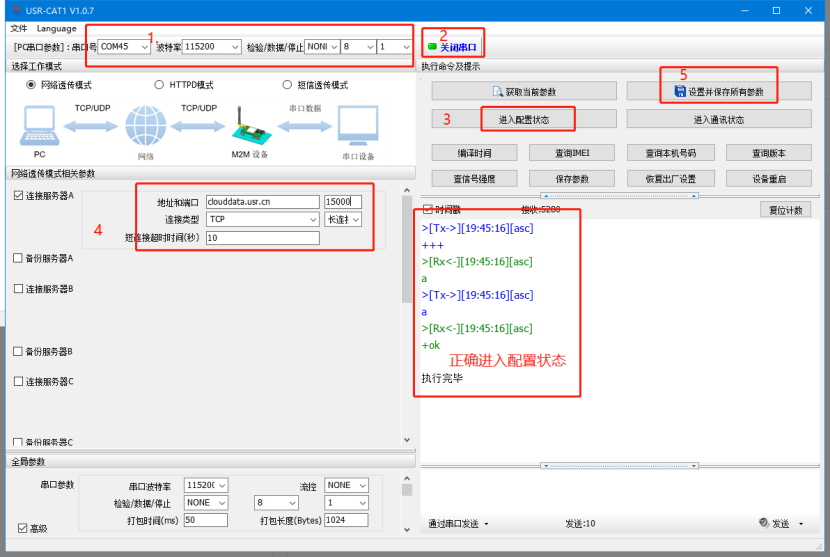

2>打開設置軟件，配置7S1的參數，操作順序如下所示

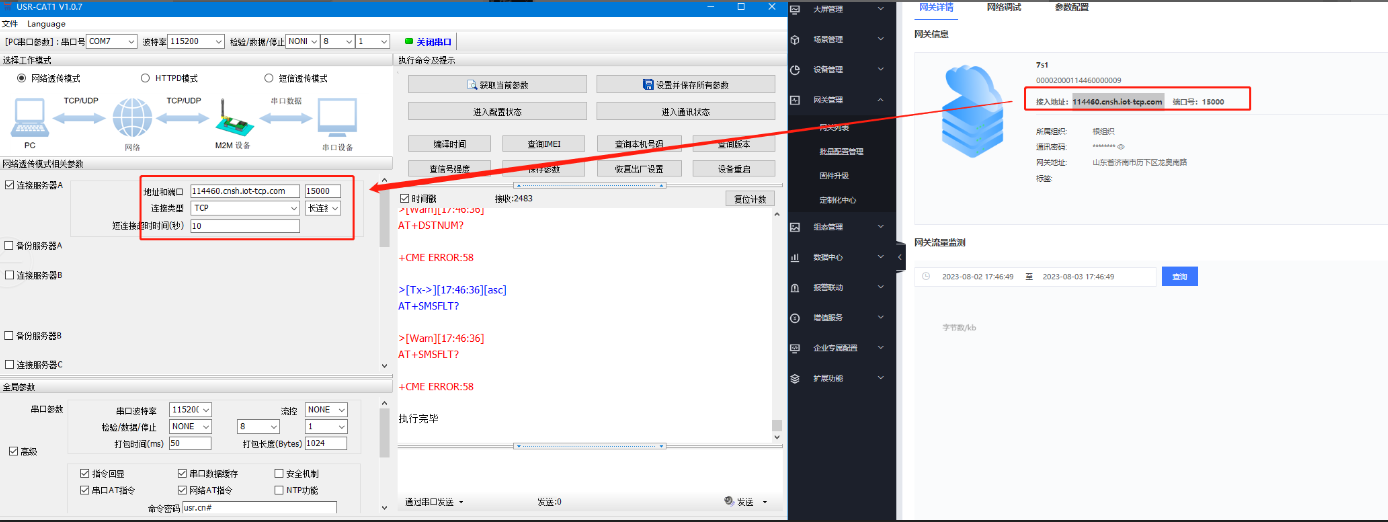

填寫地址和端口為云平臺接入地址， 15000并啟用注冊包（填寫有人云生成的設備編號跟密碼）
用AT指令設置GNSS 功能AT+GPS=1、
設置GPS 主動上報有人云功能AT+GNSSMOD=NET-UCLOUD
在所有參數配置完成后保存并設置所有參數”，即可看到模塊重啟。

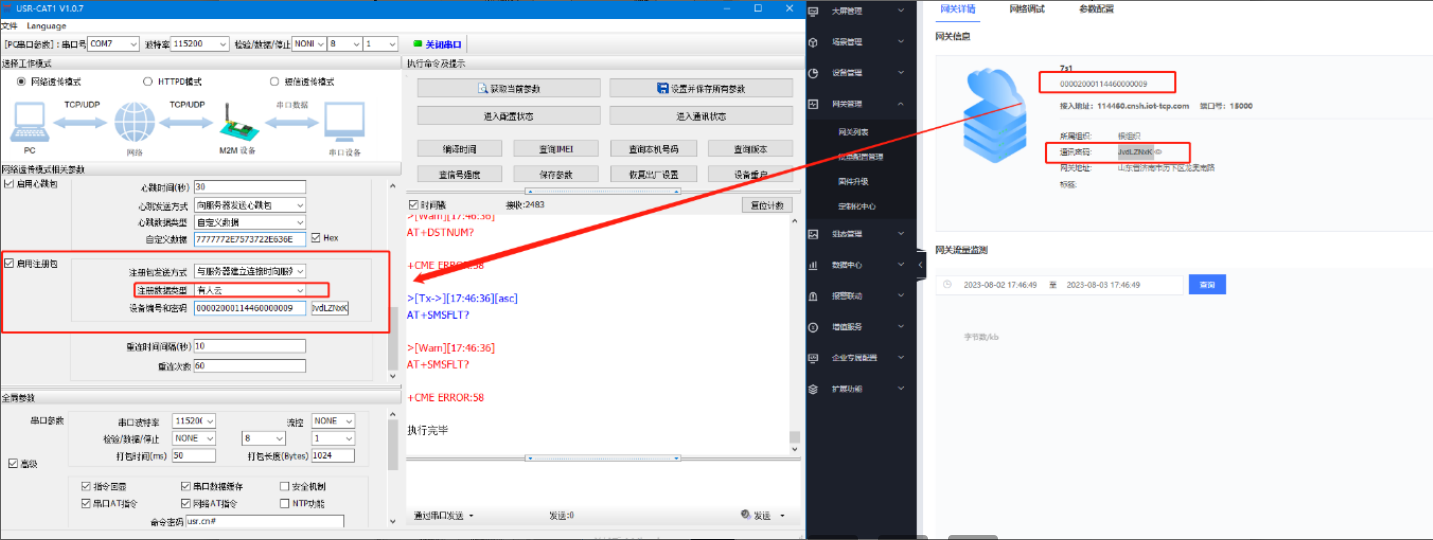

云平臺生成的ID和通訊密碼寫入注冊包有人云類型
設置完成后，看到有人云在線。

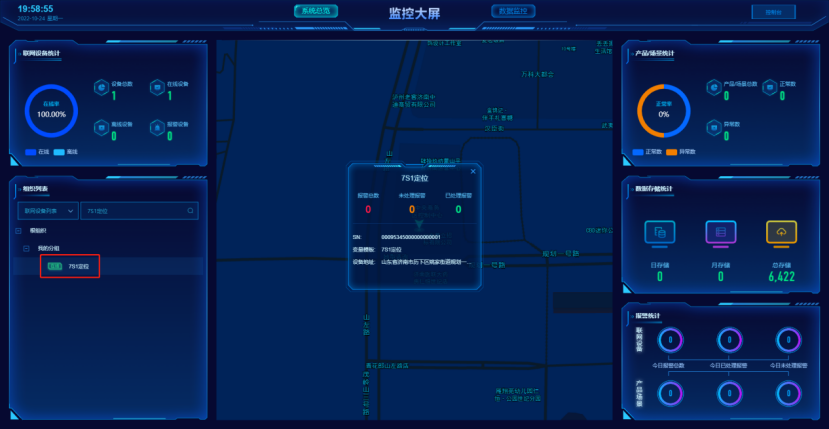

(4)選擇大屏管理----監控大屏----選擇創建好的設備，即可看到定位信息
撰寫人：于冰
