一、資料下載資料下載
說明書：http://m.0575400.com/Download/226.html
軟件設計手冊：http://m.0575400.com/Download/296.html
設置軟件：http://m.0575400.com/Download/257.html
二、準備工作
1、USR-K5模塊 數量1個
2、K5模塊測試底板 數量一個
3、電源適配器 5V 數量1個
4、網線 數量1根
5、USB轉232串口線 數量一條
6、電腦 數量1臺
7、路由器 數量1臺
三、硬件連接
本案例使用的我司測試底板，評估板串口是RS232接口，評估板電源供電是5V。
將 K5(USR-TCP232-K5，簡稱 K5下同)安裝在USR-TCP232-EVB評估板（簡稱評估板）上，通過串口線(或USB 轉RS232串口線)將評估板RS232接口與計算機相連接，通過網線將 K5的網口 與PC 的網口相連接，檢測硬件連接無錯誤后，接入5V電源適配器，給評估板供電。觀察K5網口指示燈狀態是否正常：綠色燈常亮，黃色燈閃爍。
四、設置步驟
電腦設置

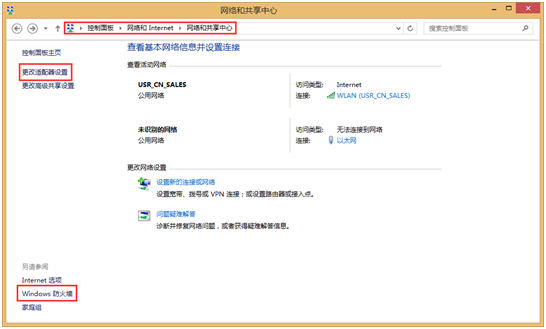

1、按路徑：控制面板--網絡和Internet--網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

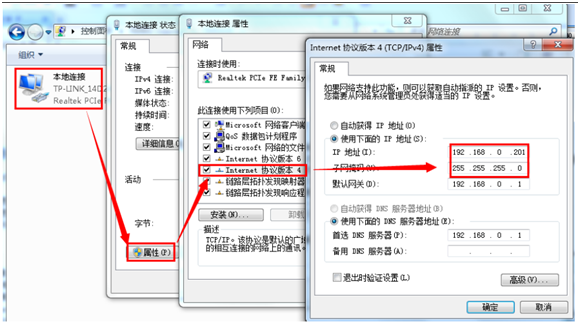

2、給電腦設置靜態IP，要與USR-K5的IP在同一個網段，USR-K5默認IP 地址192.168.0.7

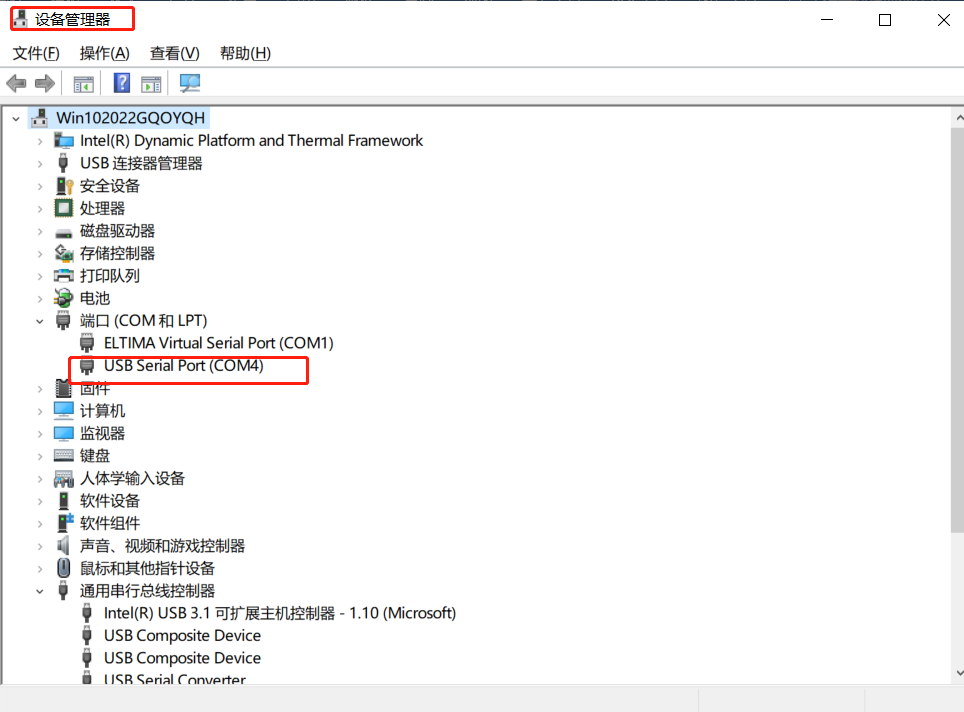

3、點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS485串口線的COM口號，有人測試電腦是COM4。
USR-K5設置

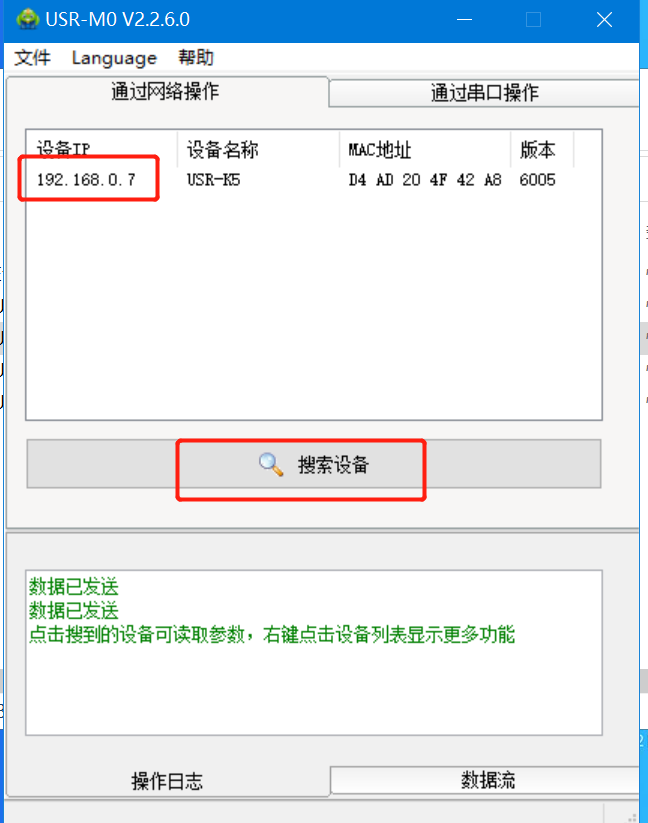

1、K5模塊和電腦通過網線直連，打開M0設置軟件，點擊“搜索”，可以搜到K5,此時是192.168.0.7的靜態IP。

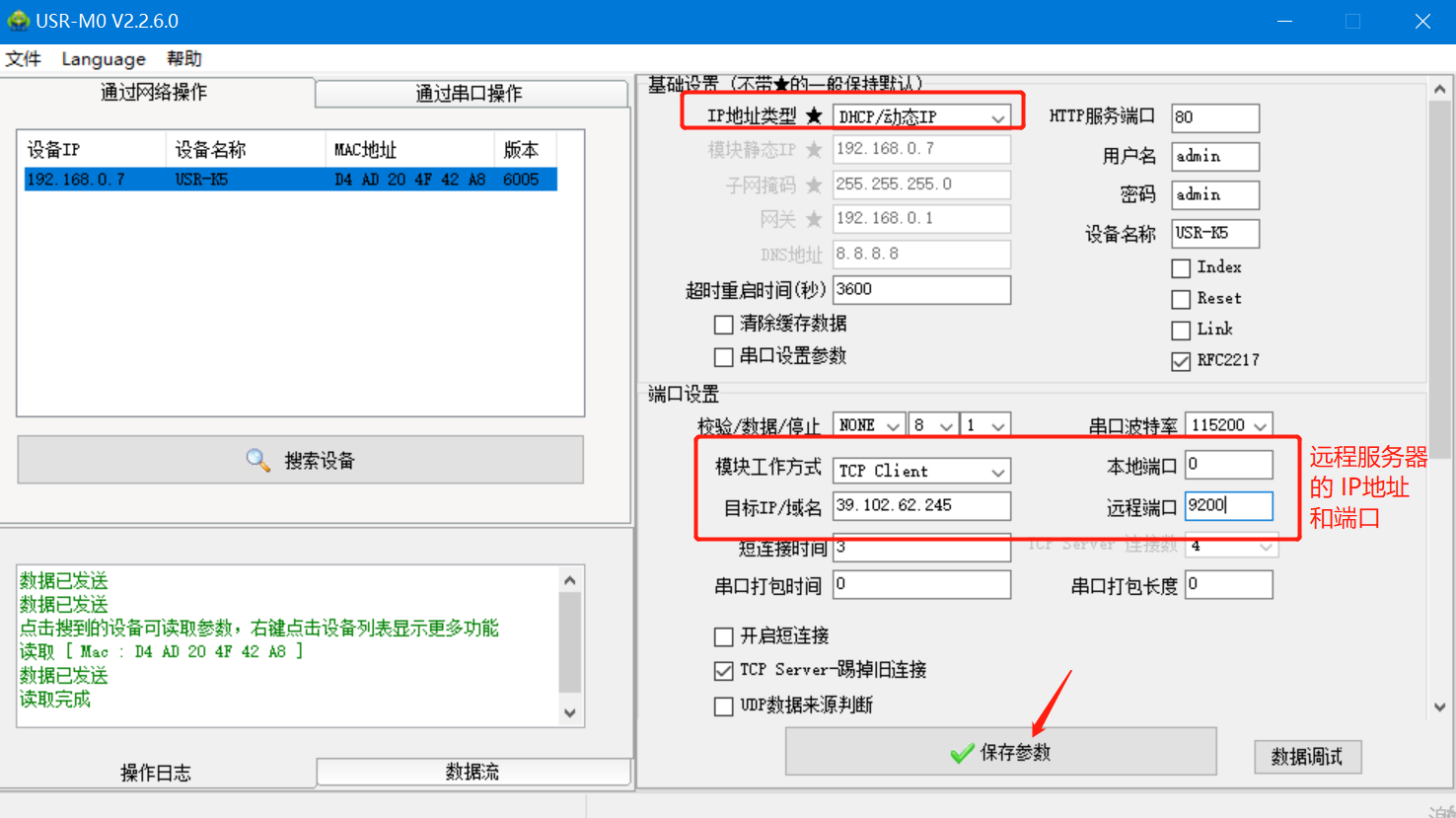

2、IP地址類型：動態獲取
端口設置：波特率、數據位、校驗位、停止位和實際使用的終端設備保持一致（本案例以默認為主）
模塊工作方式：TCP client，本地端口：0
目標IP：39.102.62.245 ，遠程端口：9200
【這是我司測試服務器，測試完之后服務器關閉，客戶填寫自己服務器的IP地址和端口 】
保存參數之后，接下來把K5模塊的網口接到可以上外網的交換機或者路由器上

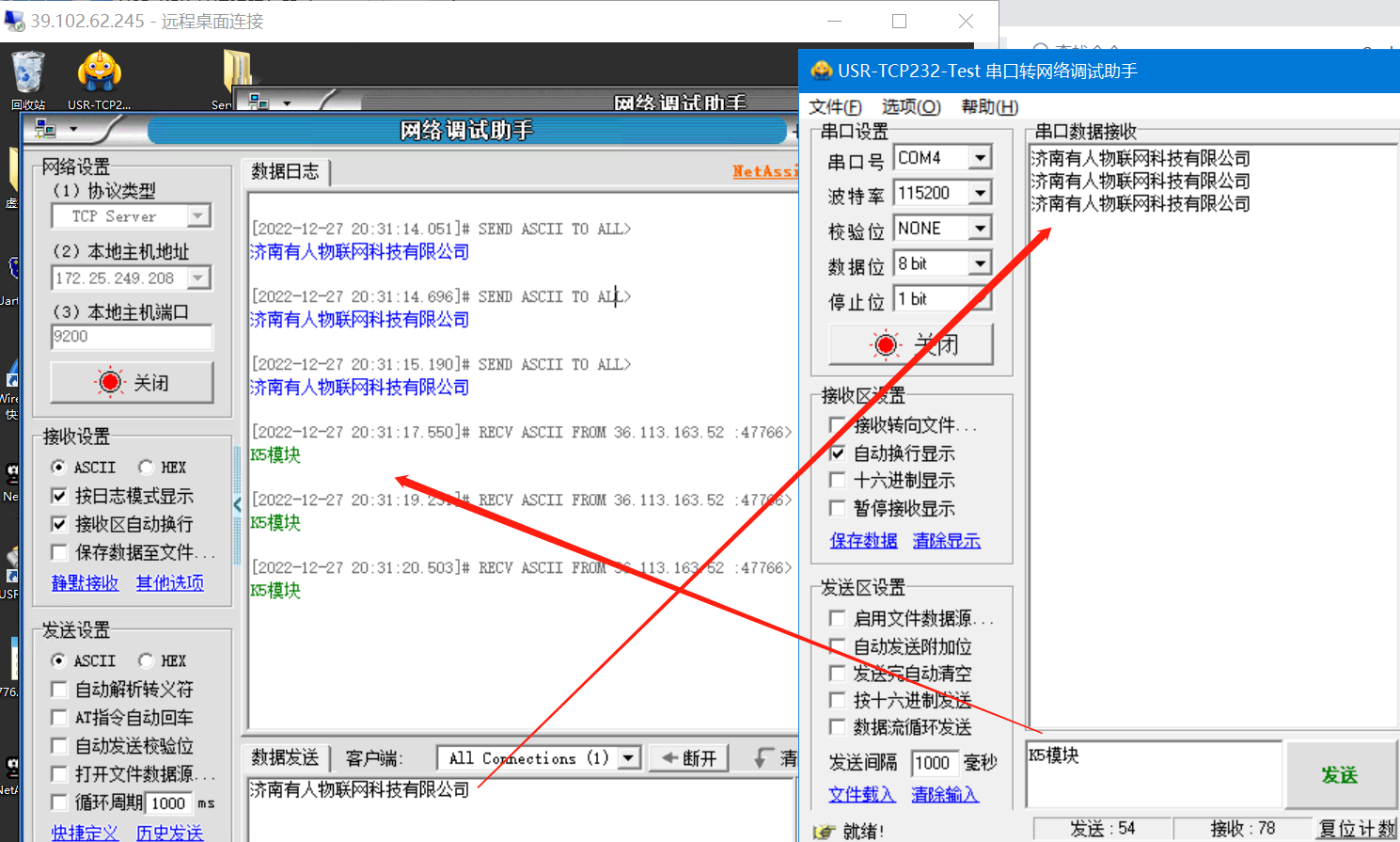

五、參數調試
編寫人：杜潞潞
