一、 資料下載：
1、USR-DR206-L 點對點協議說明書官網下載鏈接：http://m.0575400.com/Download/1300.html
2、USR-DR206-L AT指令集官網下載鏈接：http://m.0575400.com/Download/1297.html
3、USR-DR206-L 設置軟件官網下載鏈接：http://m.0575400.com/Download/1301.html
4、USR-TCP232-TEST串口調試助手軟件官網下載鏈接：http://m.0575400.com/Download/27.html
二、硬件連接：
1、 所需物品：
USR-DR206-L 產品2臺
12V端子供電的電源適配器2個（供電范圍8-24V）
USB-RS485串口線 2條
筆記本電腦 1臺
2、 硬件連接：
將每個USR-DR206-L 的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上線。
電腦打開USR-DR206-L設置軟件配置參數。
三、通信示例
設備收發數據可使用不同頻段，模組接收到串口數據后以發送頻段進行數據發送，發送完成之后會立即切換到接收頻段進行數據接收。
四、產品參數設置：
1、USR-DR206-L參數設置

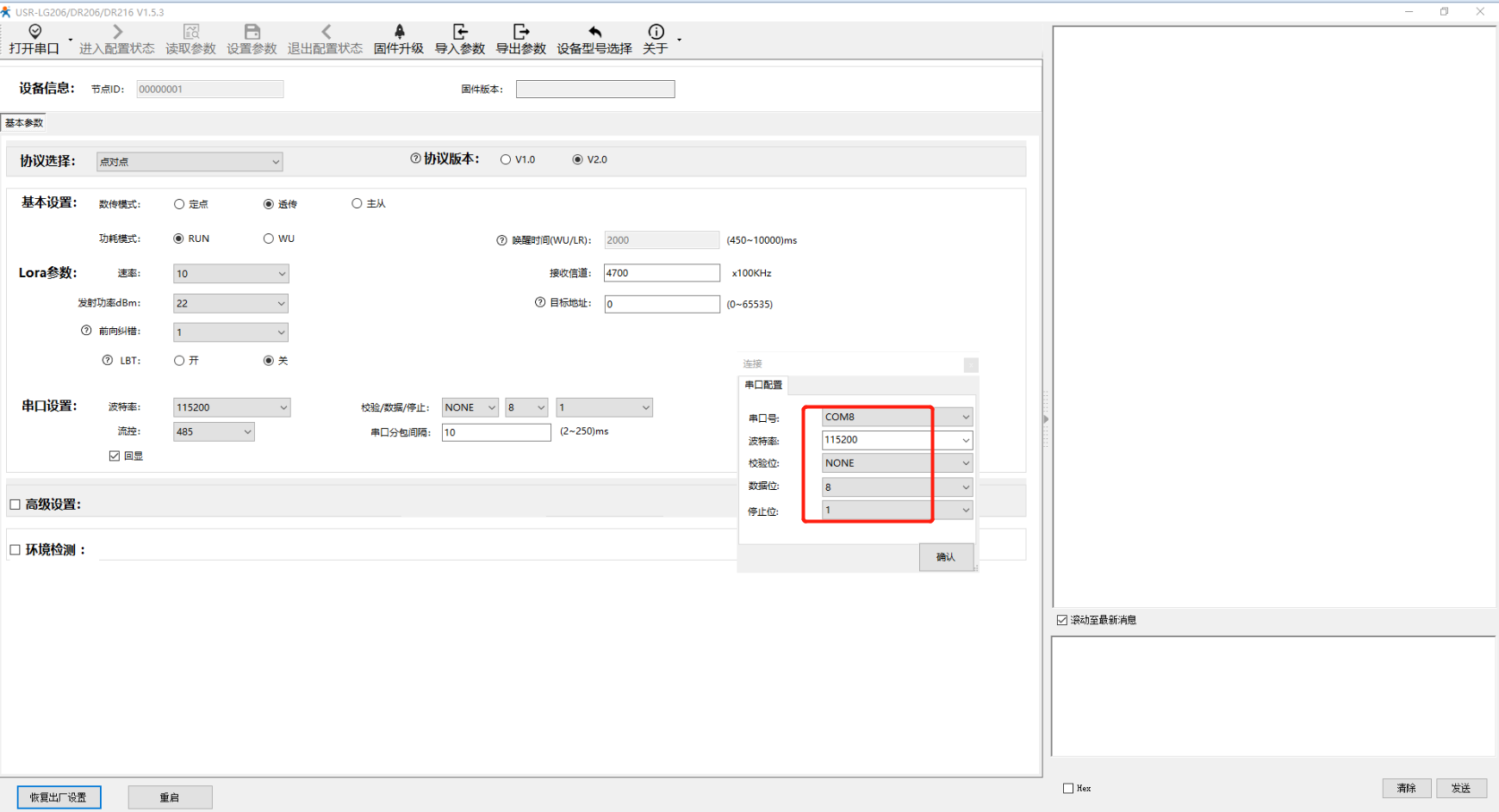

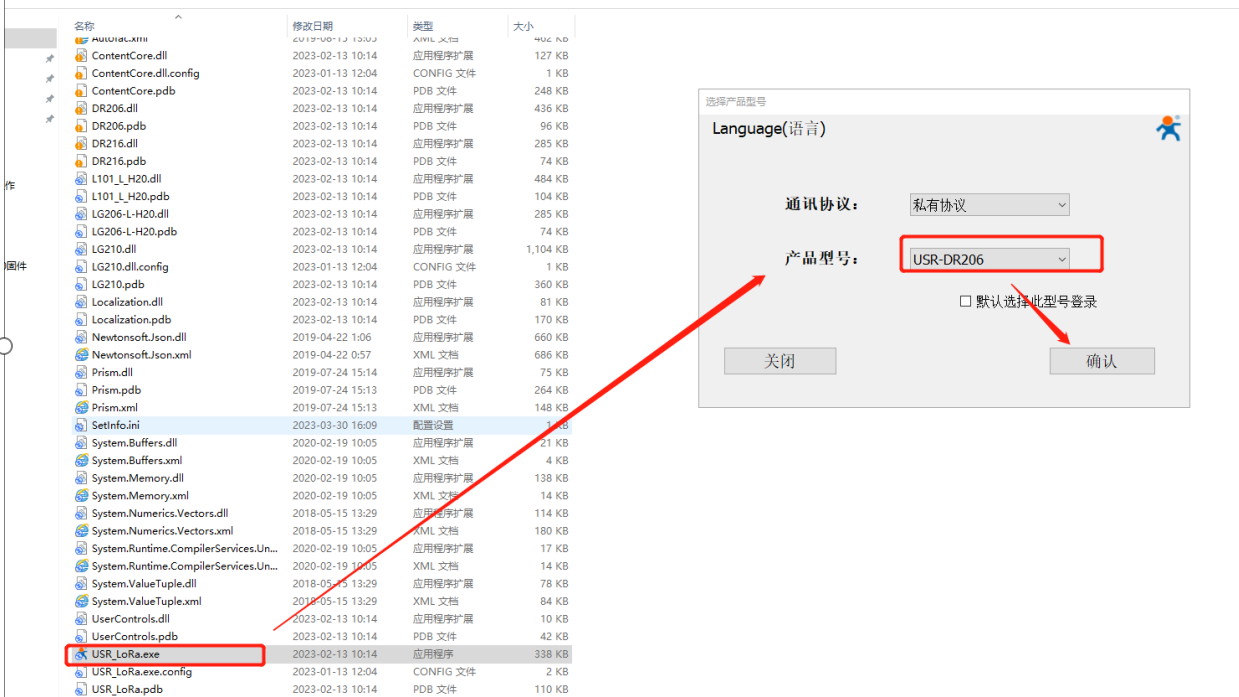

1）電腦打開USR-DR206-L的設置軟件，選擇對應的串口線COM口號。（此處為com8）
然后選擇DR206的默認參數：115200；N；8；1

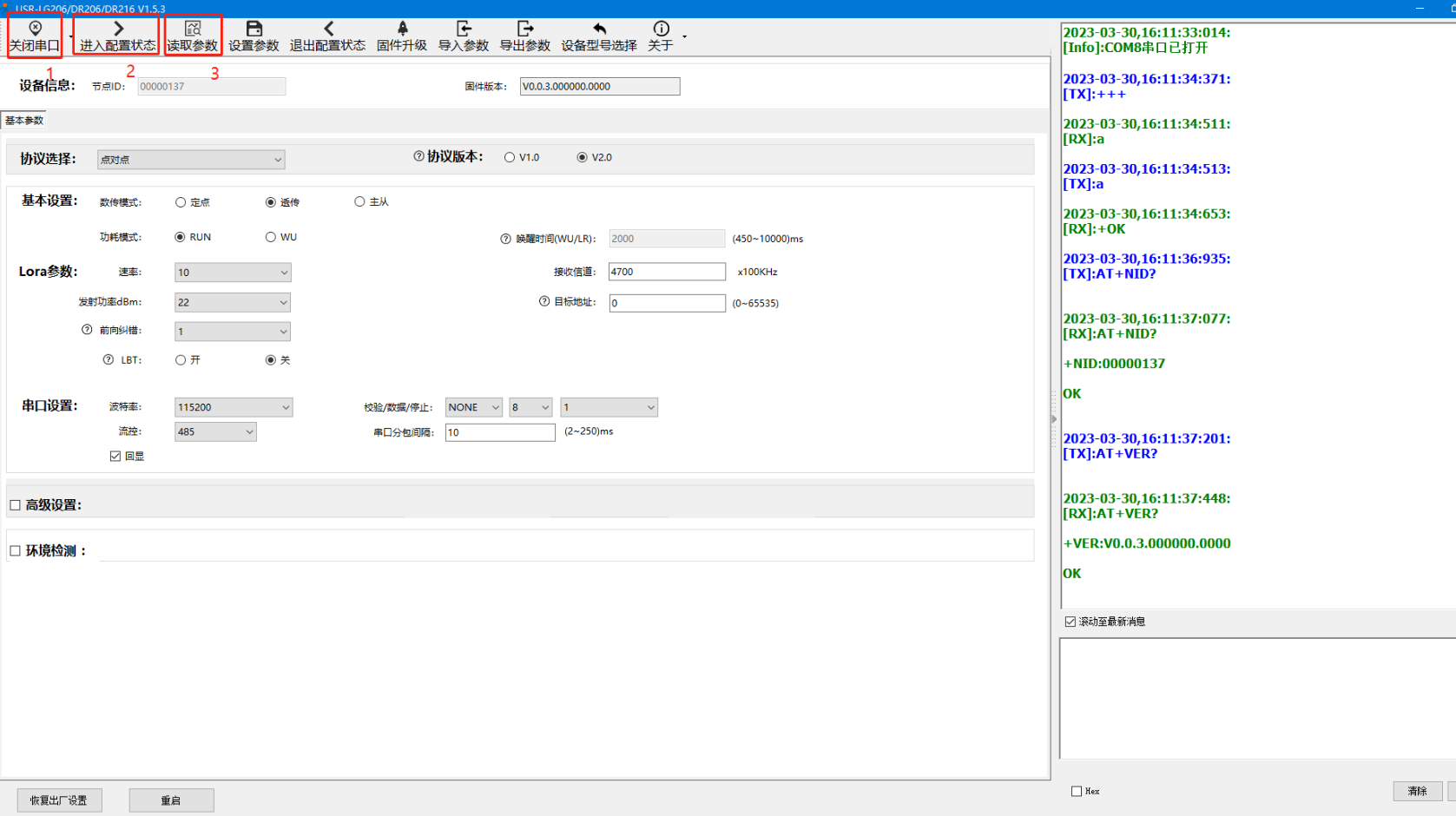

2)按照順序點擊“打開串口”---“進入配置狀態”---“讀取參數”

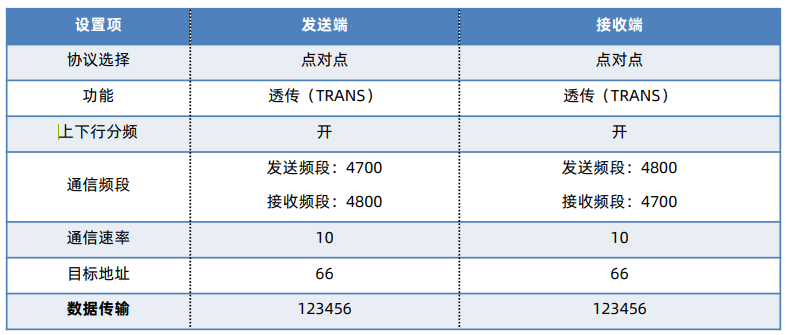

3）按照圖中的標注，設置一下收發分頻傳輸的參數。

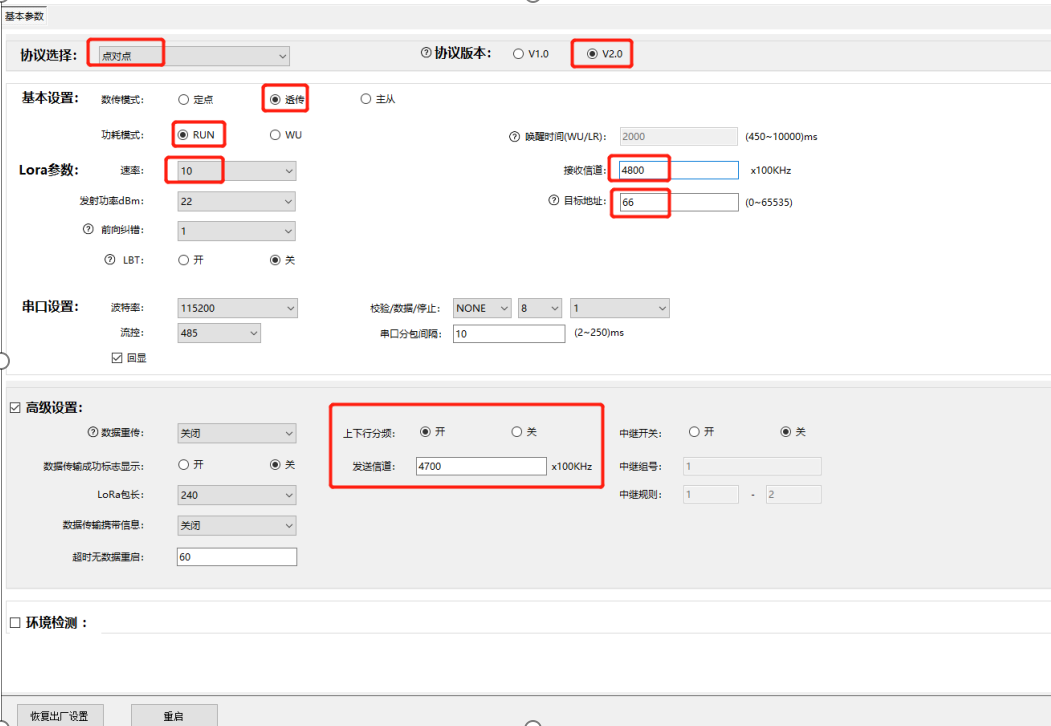

發送端參數

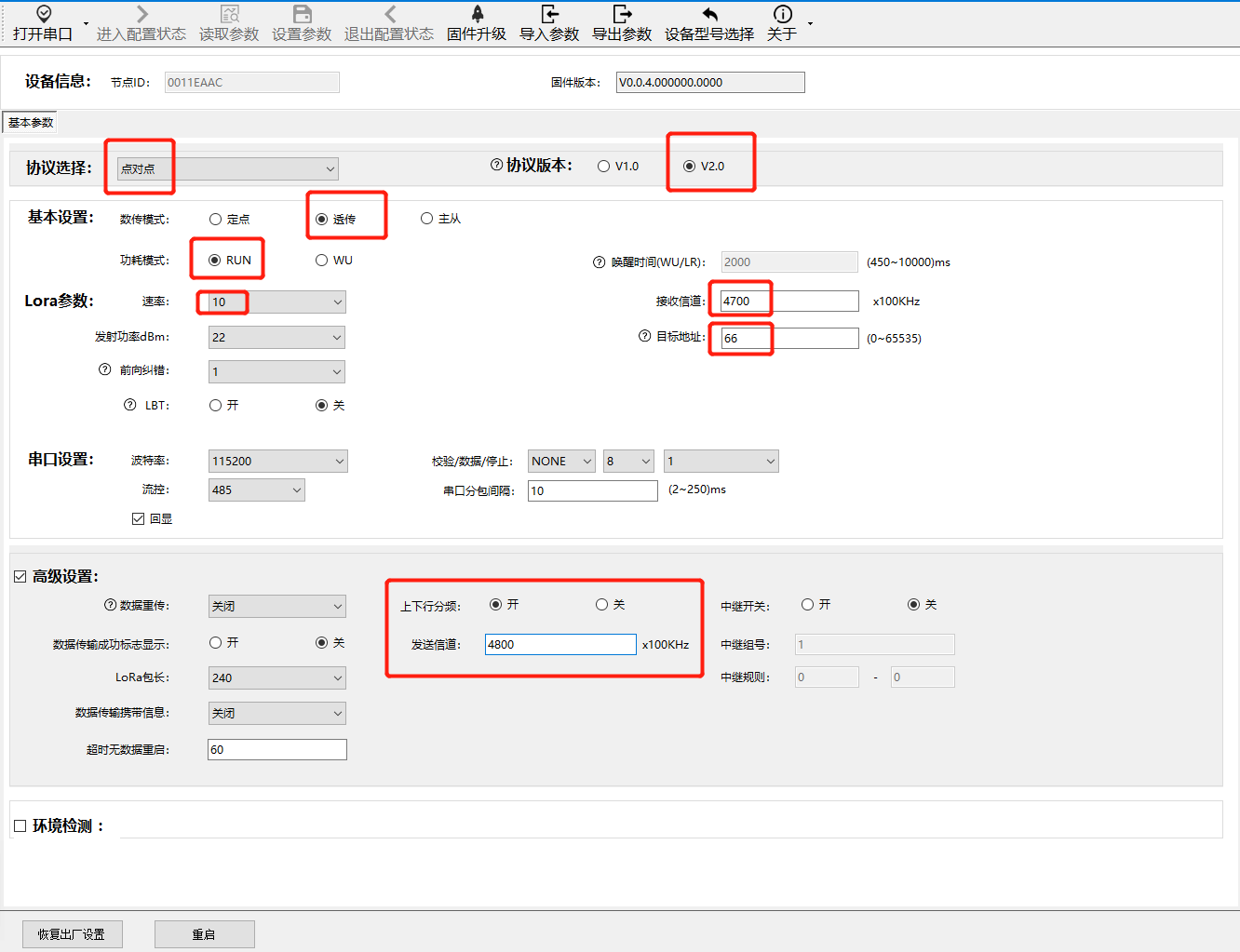

接收端參數
五、數據測試

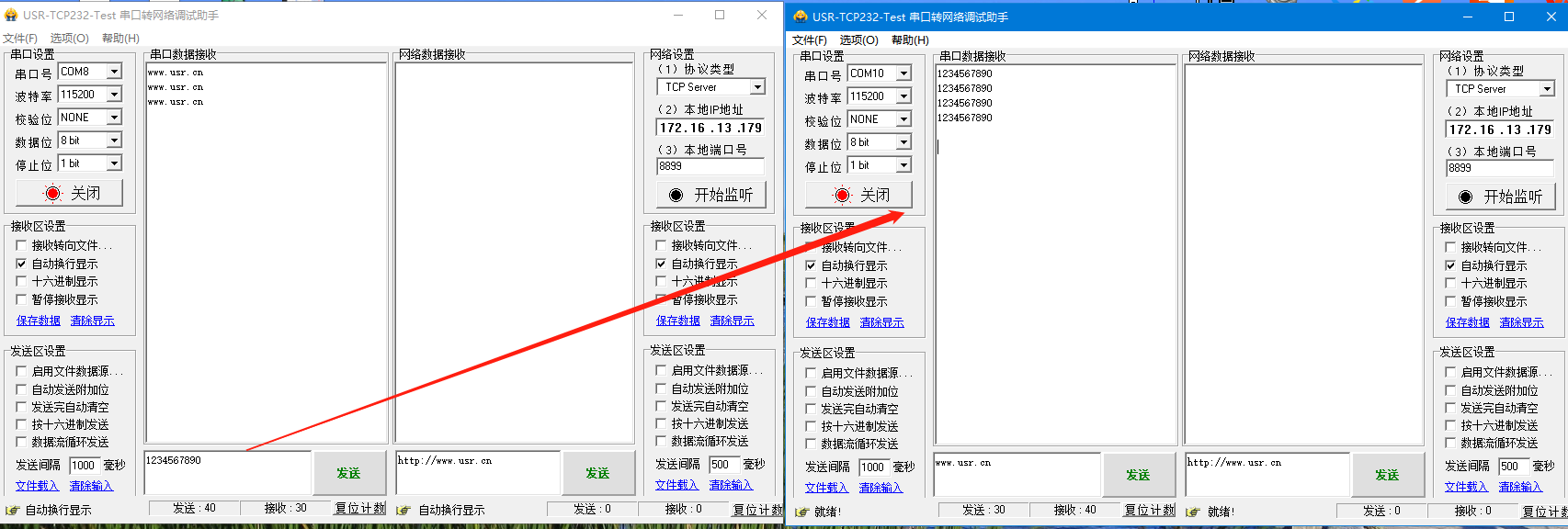

分別打開2個串口調試助手，并選擇正確的串口參數，115200，N，8，1，互發數據測試。
六、自助排障
1）傳輸距離不理想
天線放置于金屬殼內部或地下室，信號會衰減，會導致信號距離近
存在過多直線通信障礙時，會衰減通信距離
大霧或雨天會影響信號傳輸，會導致通信丟包率高
靠近地面測試，效果不好，一般需高于地面 2 米
速率設置過高，擴頻因子與帶寬會高，距離越近
天線與模塊匹配程度較差或天線增益不好導致通信距離近
2）模組使用損壞
使用之前一定要確認供電電源是否符合推薦供電電源，如超過最大值有可能會燒壞模組
安裝使用中，注意模組的防靜電，防止對某些高頻器件損傷
電源穩定性，盡量減少波動，如波動很大，有可能會造成器件損壞
非必要不在過低溫度空間內使用，另外注意水露、腐蝕性氣體造成的短路
3）數據傳輸速度慢
使用速率過低，速率越低傳輸速度越慢，傳輸距離越遠；相反，速率越高，傳輸速度越快，傳輸距離相對較近。
使用串口波特率較低，數據傳輸慢
4）數據傳輸有干擾
附近有相同頻段的其他設備，變換信道或者遠離干擾
天線饋線、延長線質量差導致信號傳輸有誤碼
底板上面產生較大噪聲干擾數據接收 電源設置不合理，不符合規定，造成亂碼
撰寫人：史瑋
