一、資料下載
說明書：http://m.0575400.com/Download/1336.html
設置軟件：http://m.0575400.com/Download/383.html
調試助手：http://m.0575400.com/Download/27.html

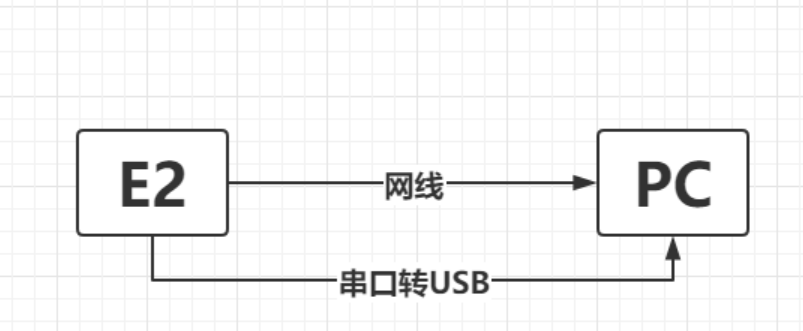

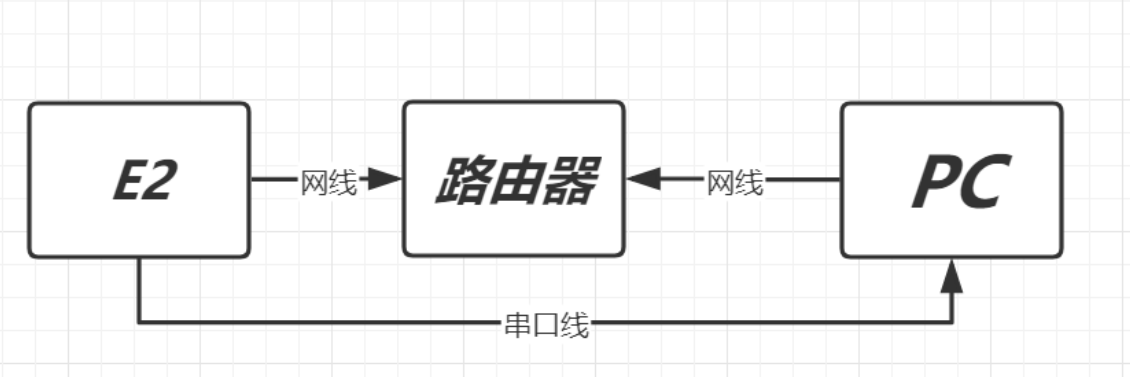

二、硬件連接
1.DHCP/動態獲取IP：

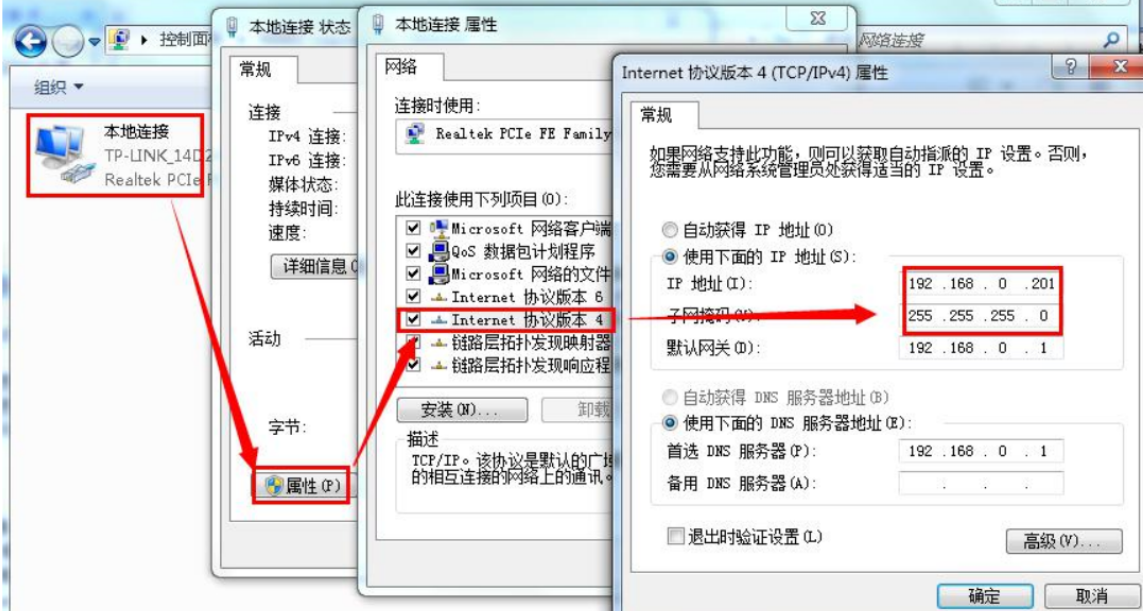

2、電腦設置跟E2同網段靜態IP：
必須設置電腦的 IP 為一個靜態的與串口轉以太網模塊E2 的 IP 在同一個網段的 IP，比如：192.168.0.201。
三、測試步驟

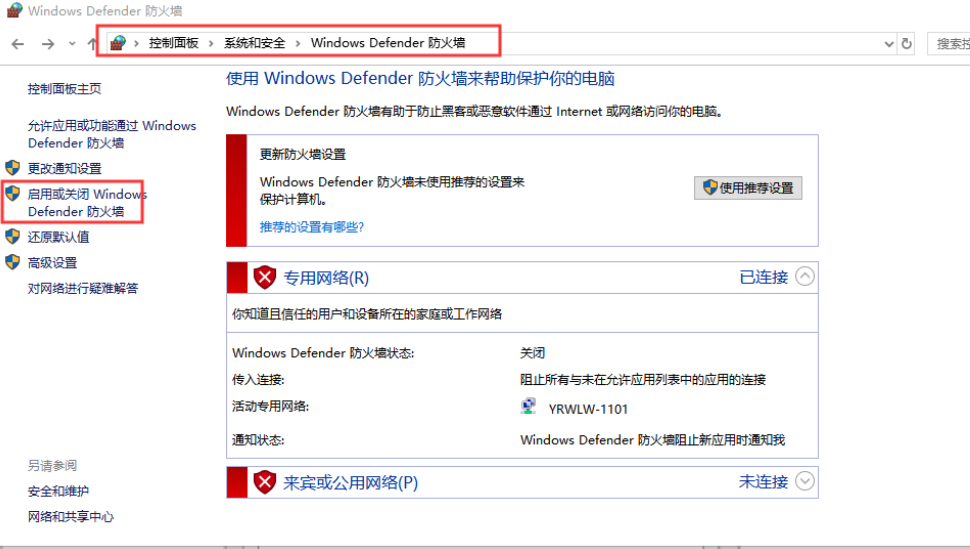

1、按路徑：控制面板---網絡和Internet--網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡，并關閉電腦殺毒軟件。

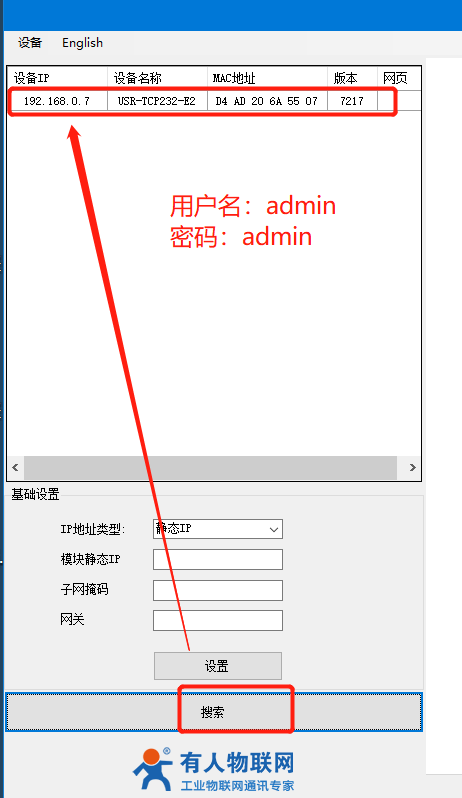

2.打開E2的設置軟件H7軟件

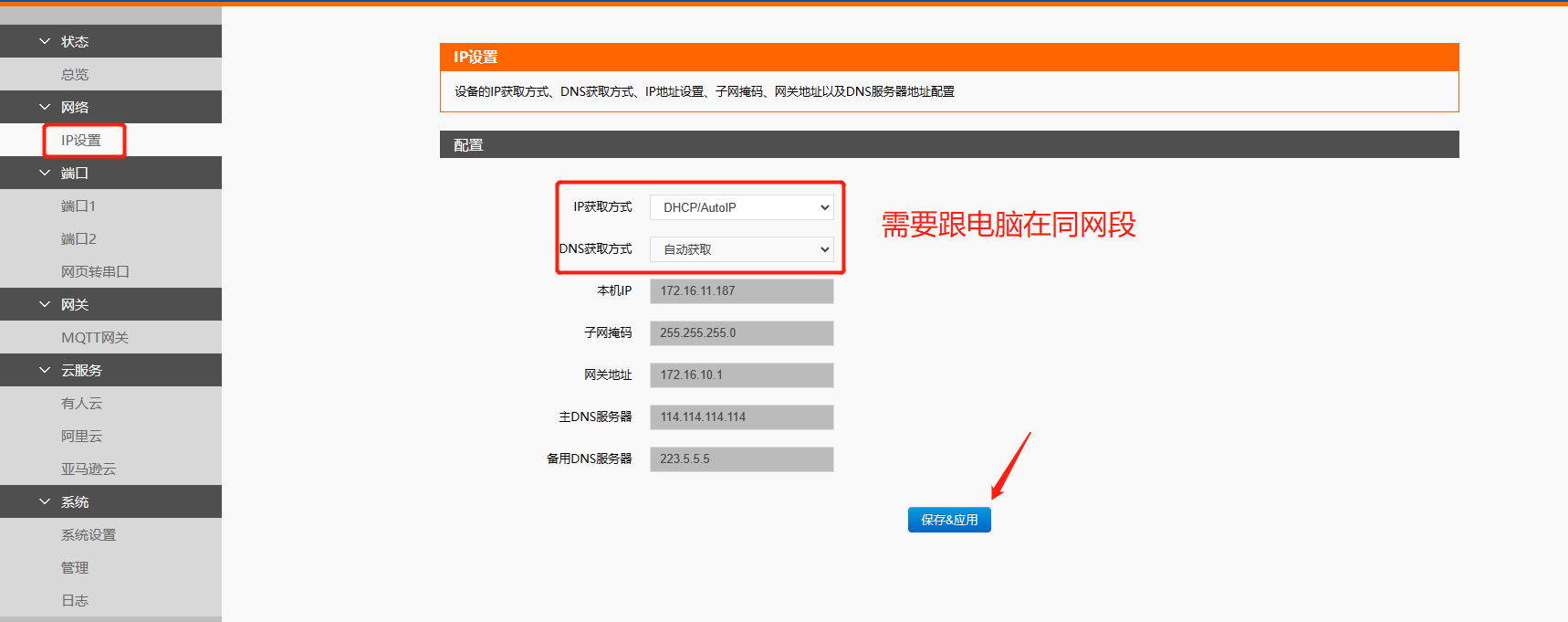

點擊“搜索設備”當搜索列表中出現E2的設備后，單擊搜索到的設備，查看其配置信息，設置模塊的ip需要跟電腦在同網段。（這邊是電腦跟E2模塊接了同一個路由器，所以選擇E2模塊DHCP動態獲取ip）

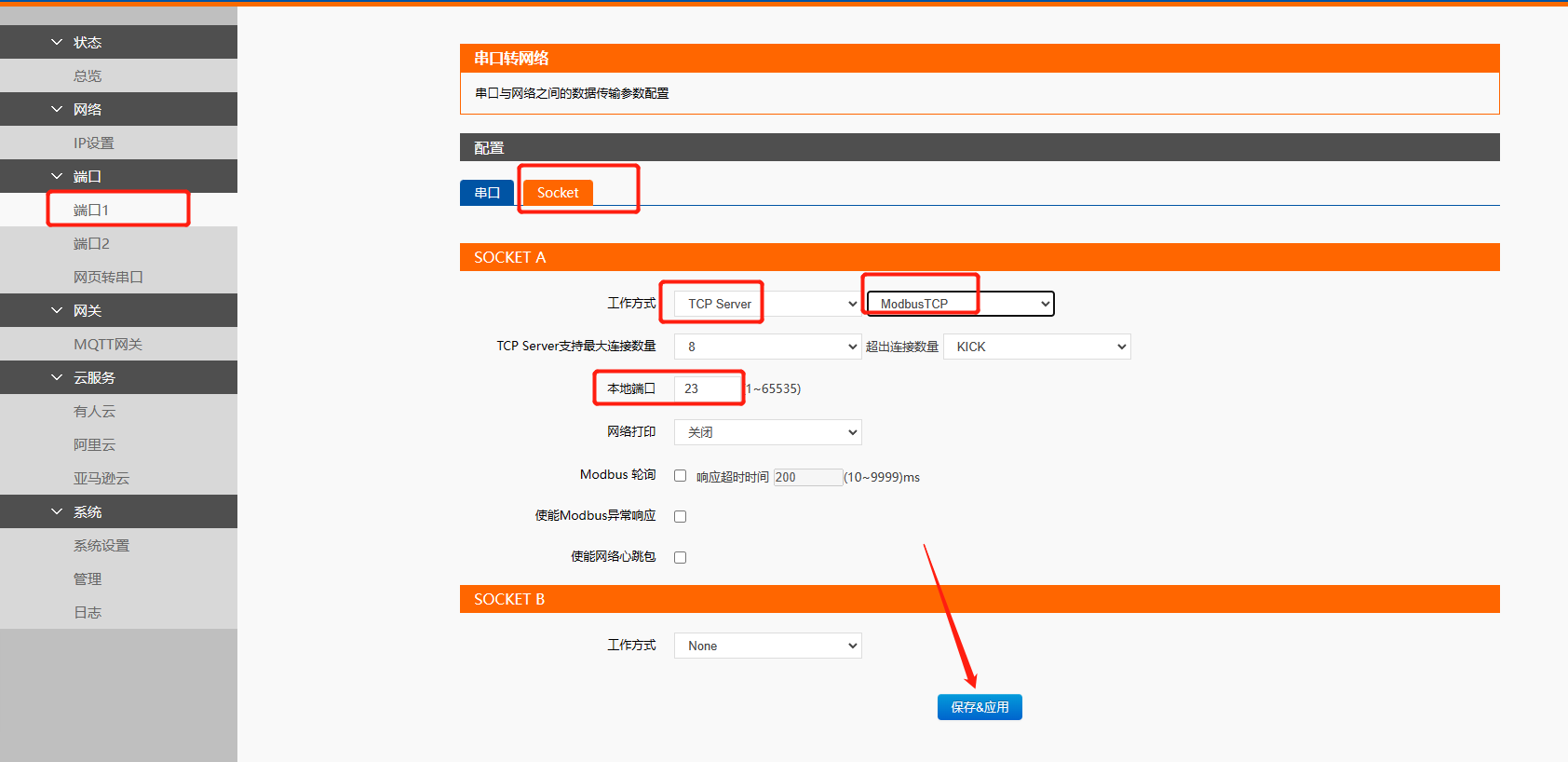

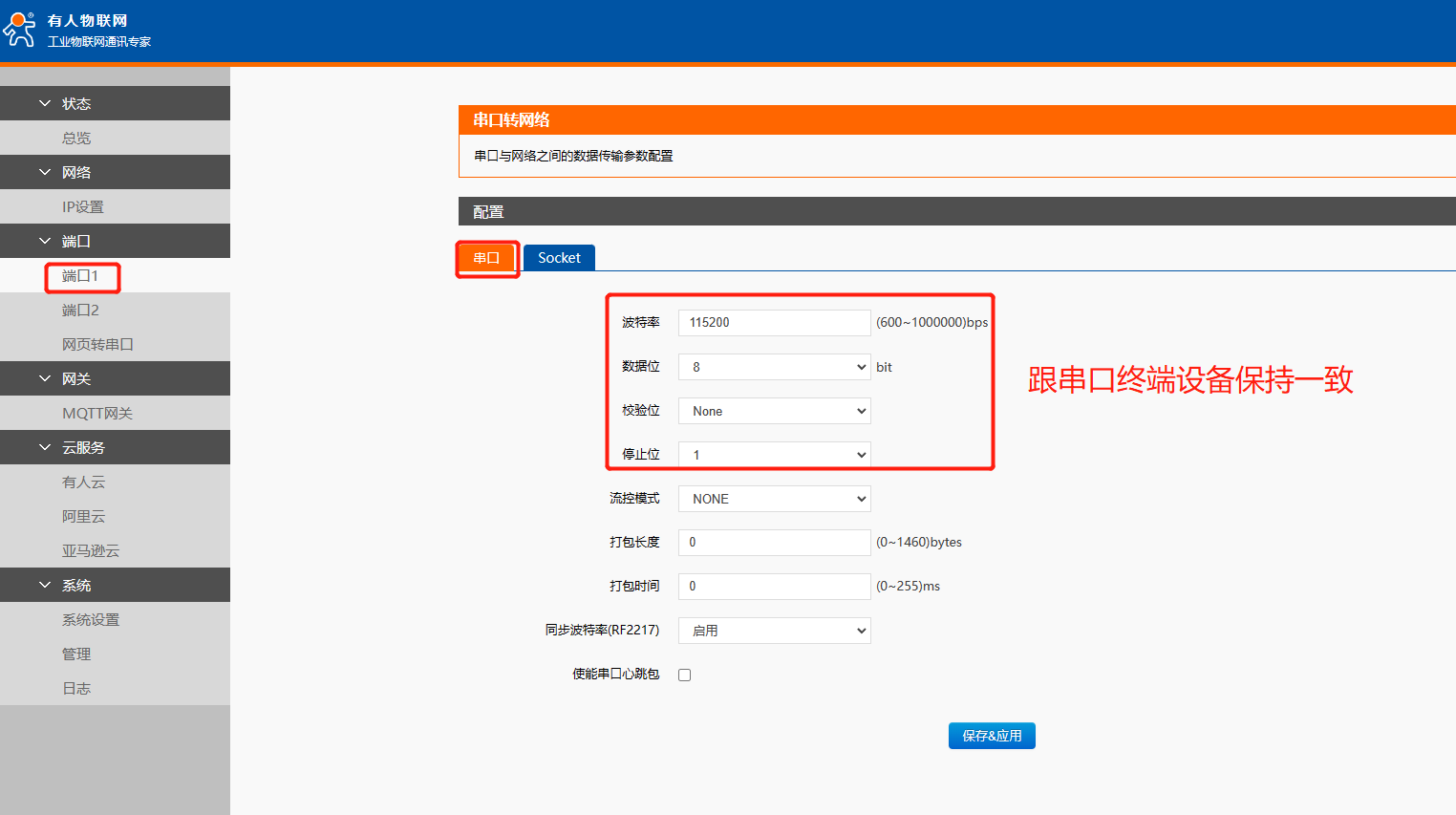

3、設置串口參數跟終端設備保持一致。Socket工作方式選擇Tcp server，本地端口23，并開啟modbus tcp使能，最后需要保存參數，重啟模塊。

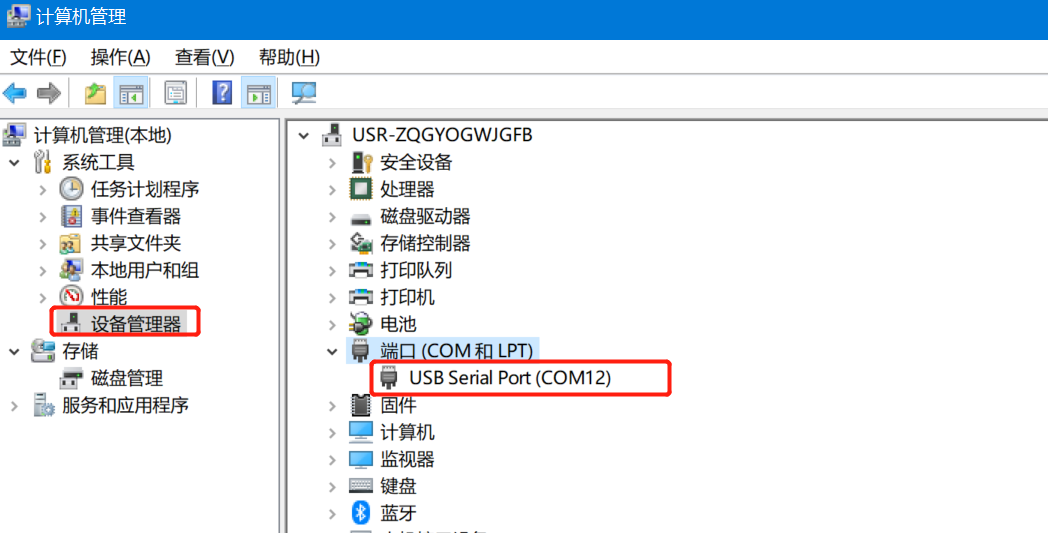

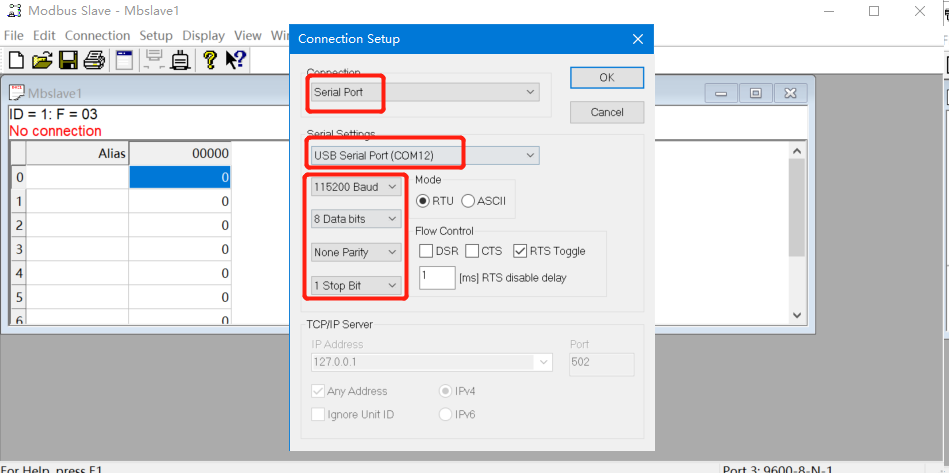

4、E2模塊接在EVK評估板上，串口接232轉usb到電腦，在電腦設備管理器上生成一個com12.
撰寫人：史瑋
