一、資料下載
USR-M100說明書：http://m.0575400.com/Download/1202.html
設置軟件：http://m.0575400.com/Download/1213.html
二、準備工作
M100數量一臺
網線 1根
電源適配器 數量一個
三、配置過程
1.M100配置
（1）M100網口通過網線直連電腦網口，給M100用12V電源適配器供電。

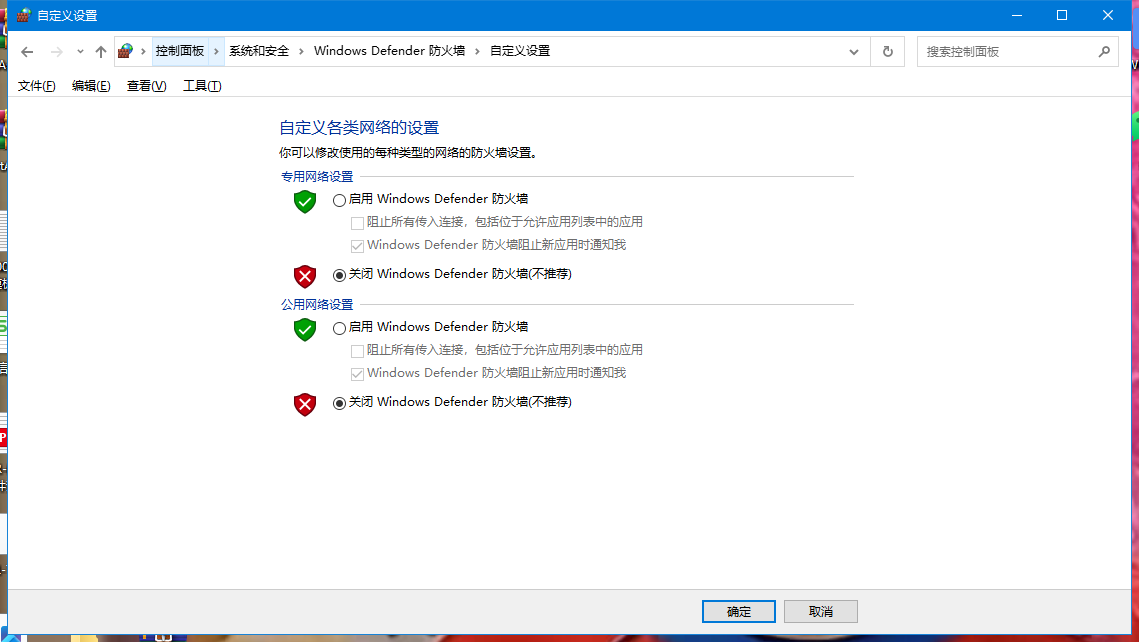

（2）電腦關閉防火墻和殺毒軟件：控制面板--系統和安全--Windows Defender 防火墻--關閉防火墻

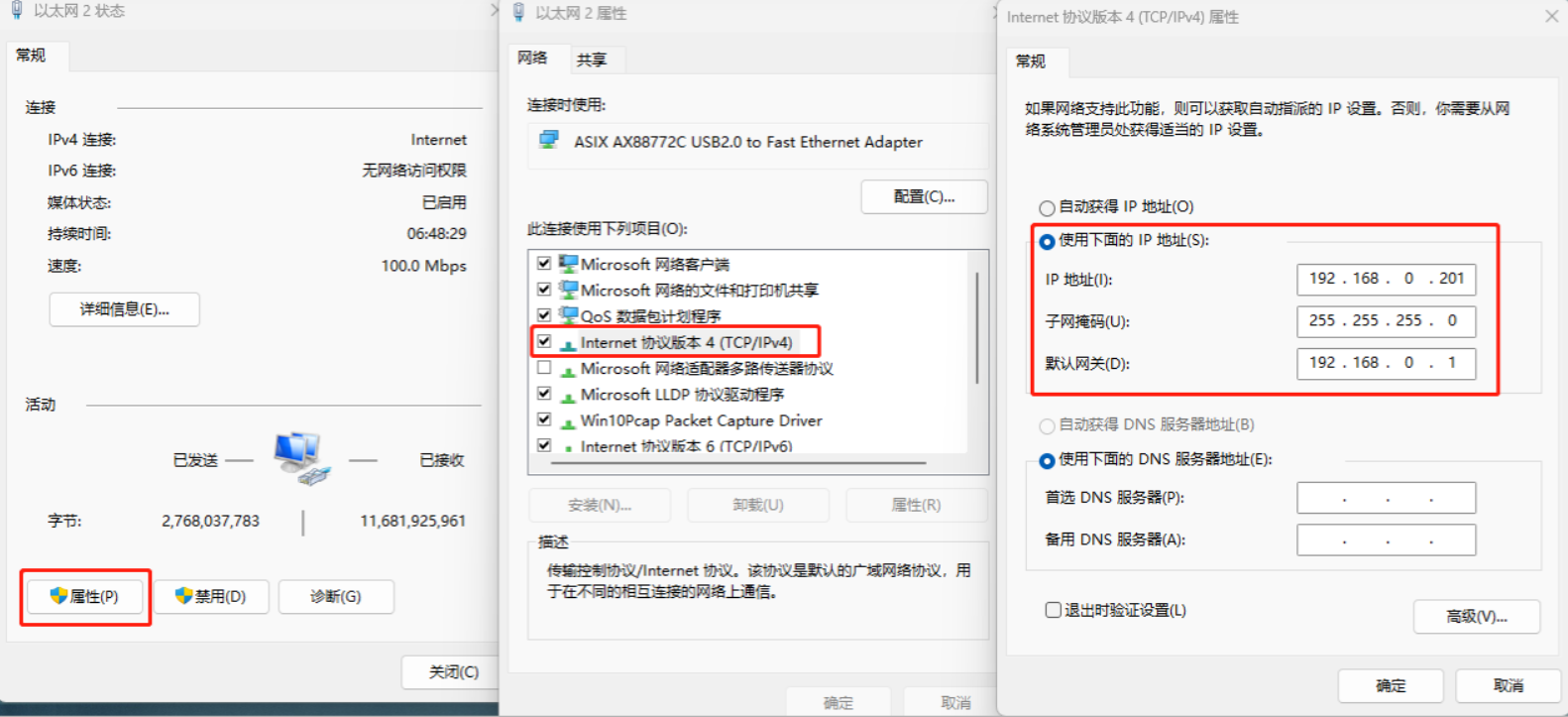

（3）電腦：控制面板--網絡和 Internet--網絡連接，IP設置和M100 IP同網段，M100默認IP是192.168.0.7，網關192.168.0.1，將電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。

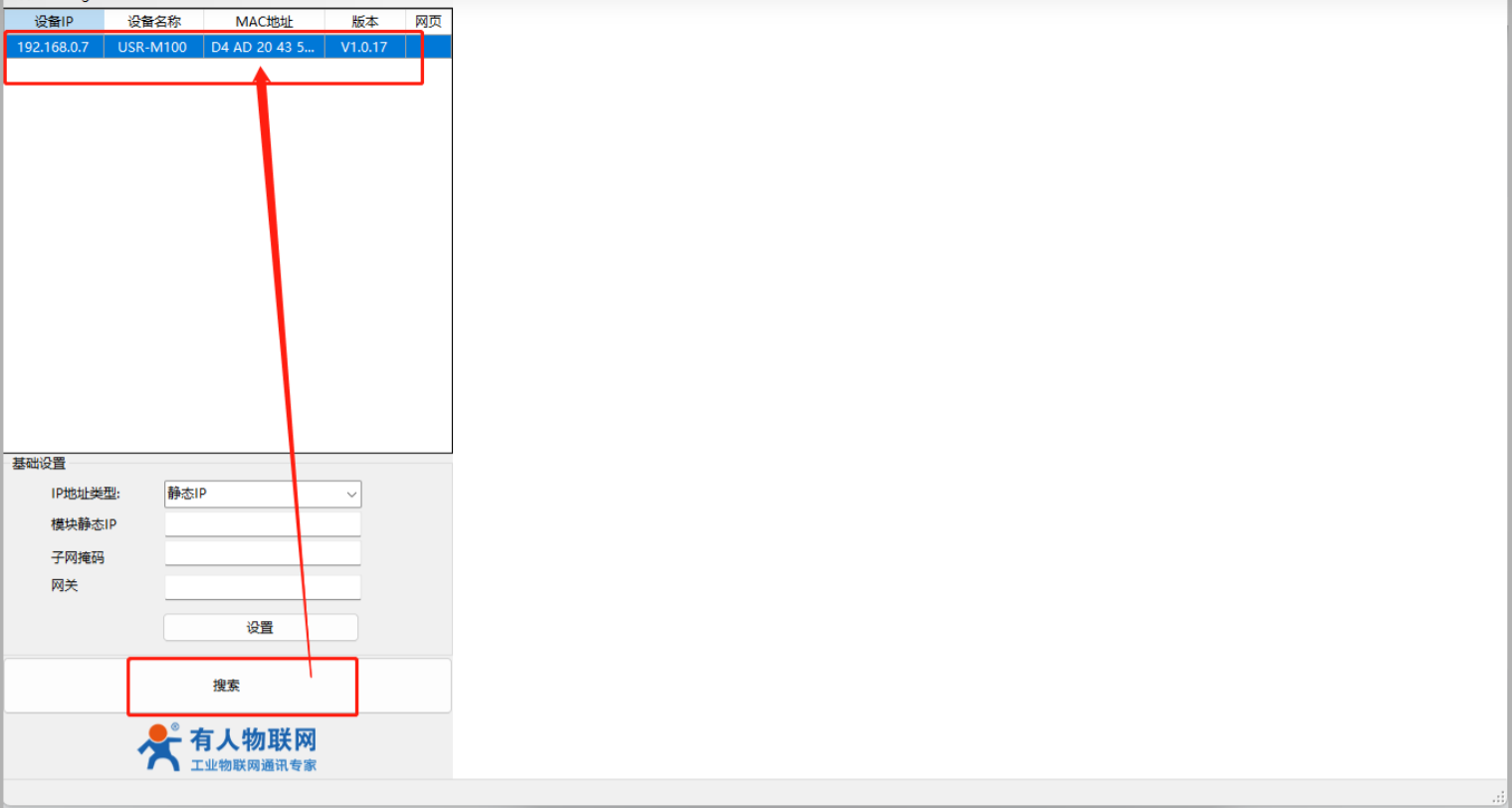

（4）下載并打開系列設置軟件：用配置軟件搜索M100設備，單擊搜索，搜搜到設備后雙擊設備。

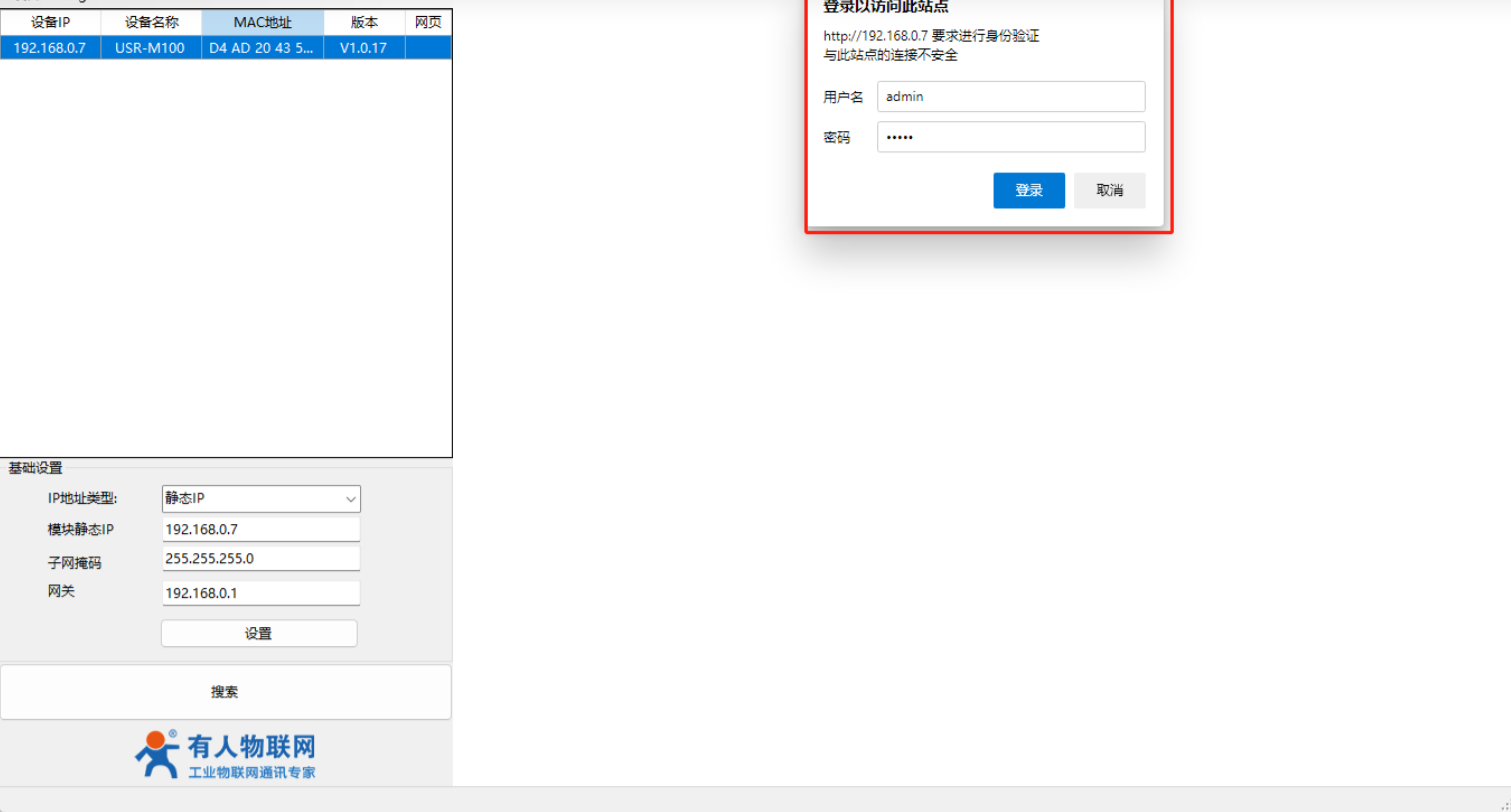

（5）登錄：輸入用戶名admin和密碼admin，點擊確定，右側顯示M100參數設置頁面。
M100網口可以和PC鏈接同一個上級路由，在同網段使用MXX軟件搜索設備（此案例M100和PC鏈接同一路由器測試）
2.配置鏈接服務器

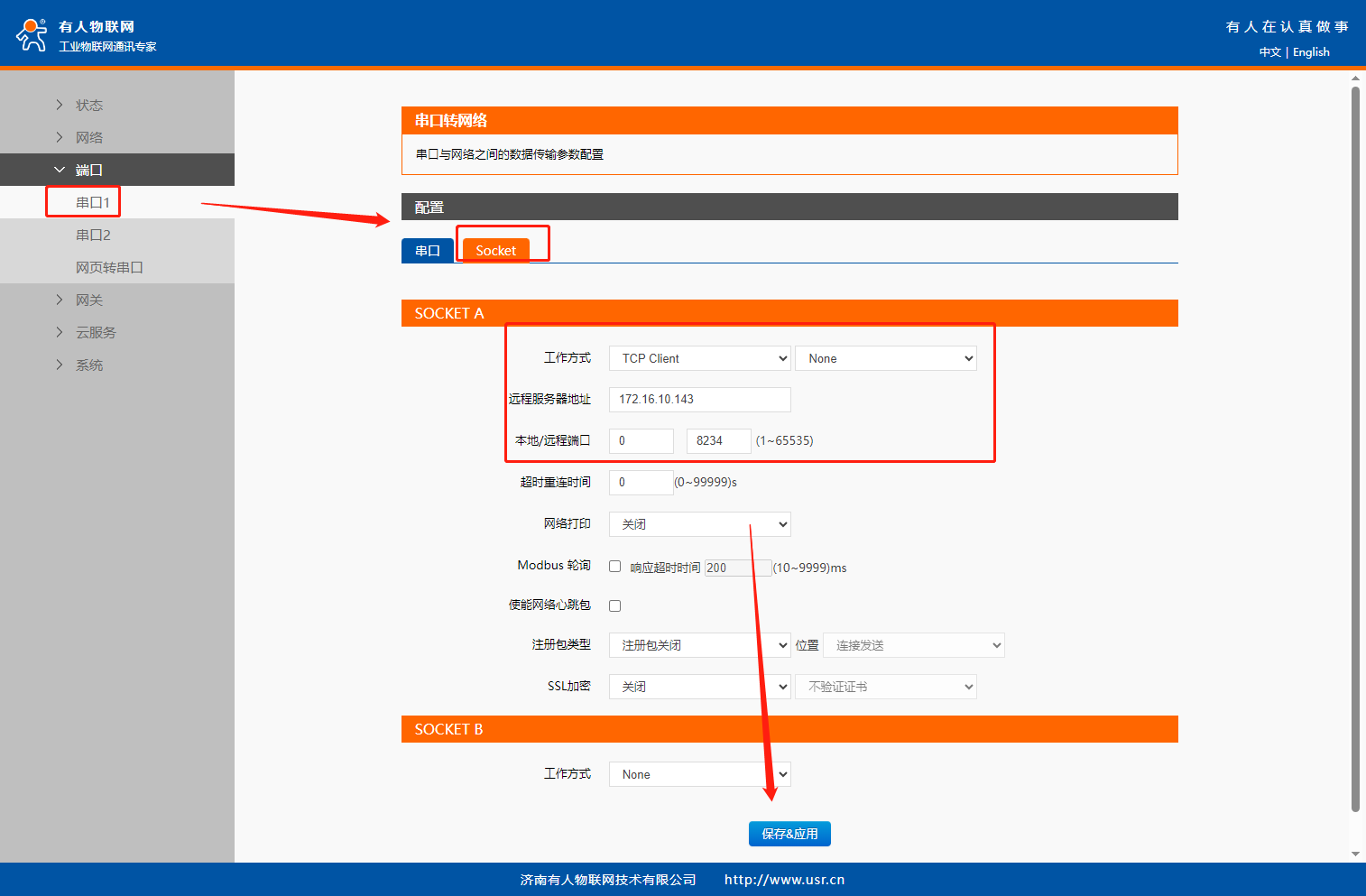

本案例測試服務器為我司 TCP服務器測試,用戶測試時請在“端口”>“串口1” >“ Socket”界面配置自己TCP服務器的參數。

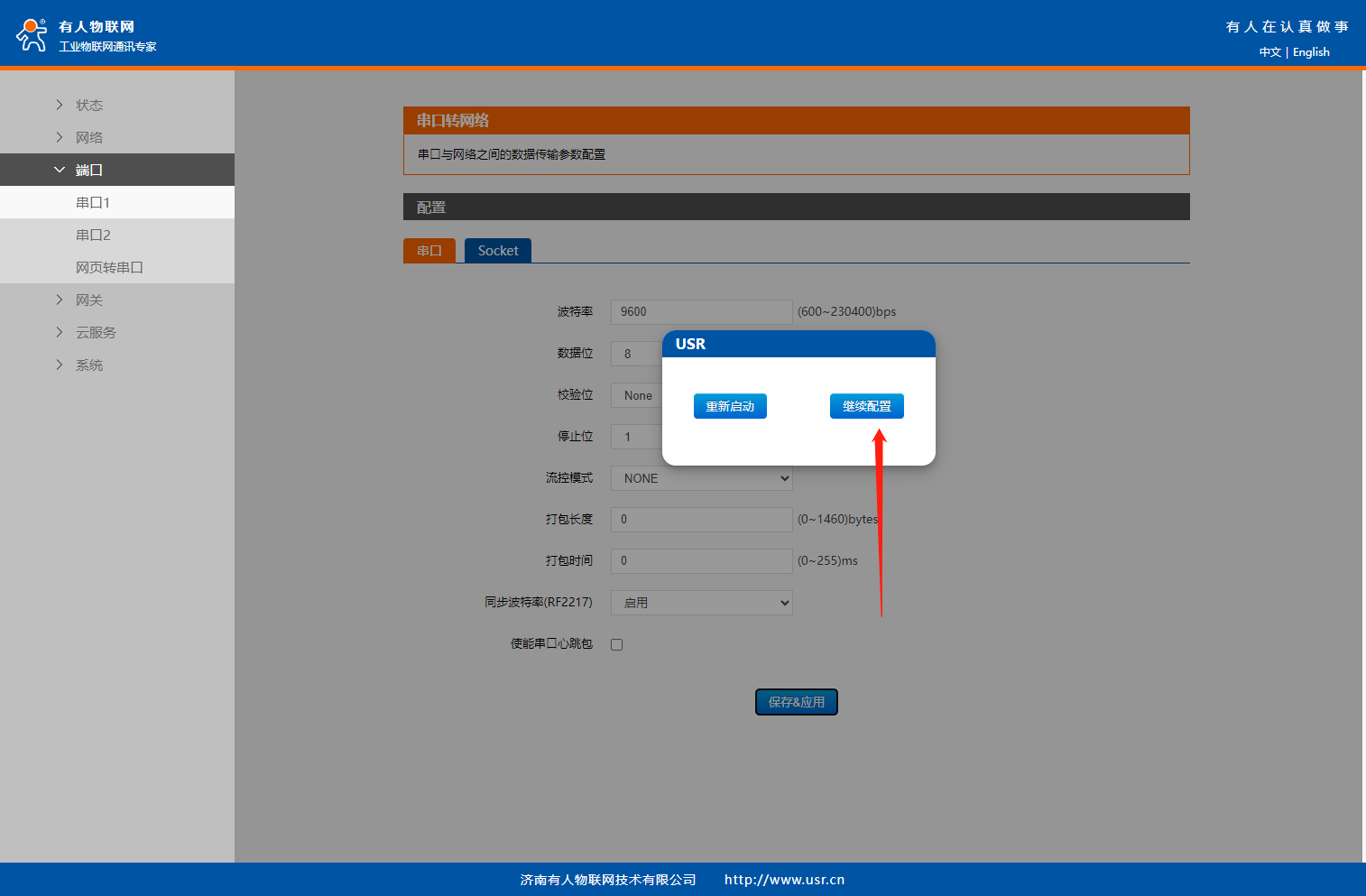

保存&應用 > 繼續配置。
3、配置邊緣計算采集上報功能

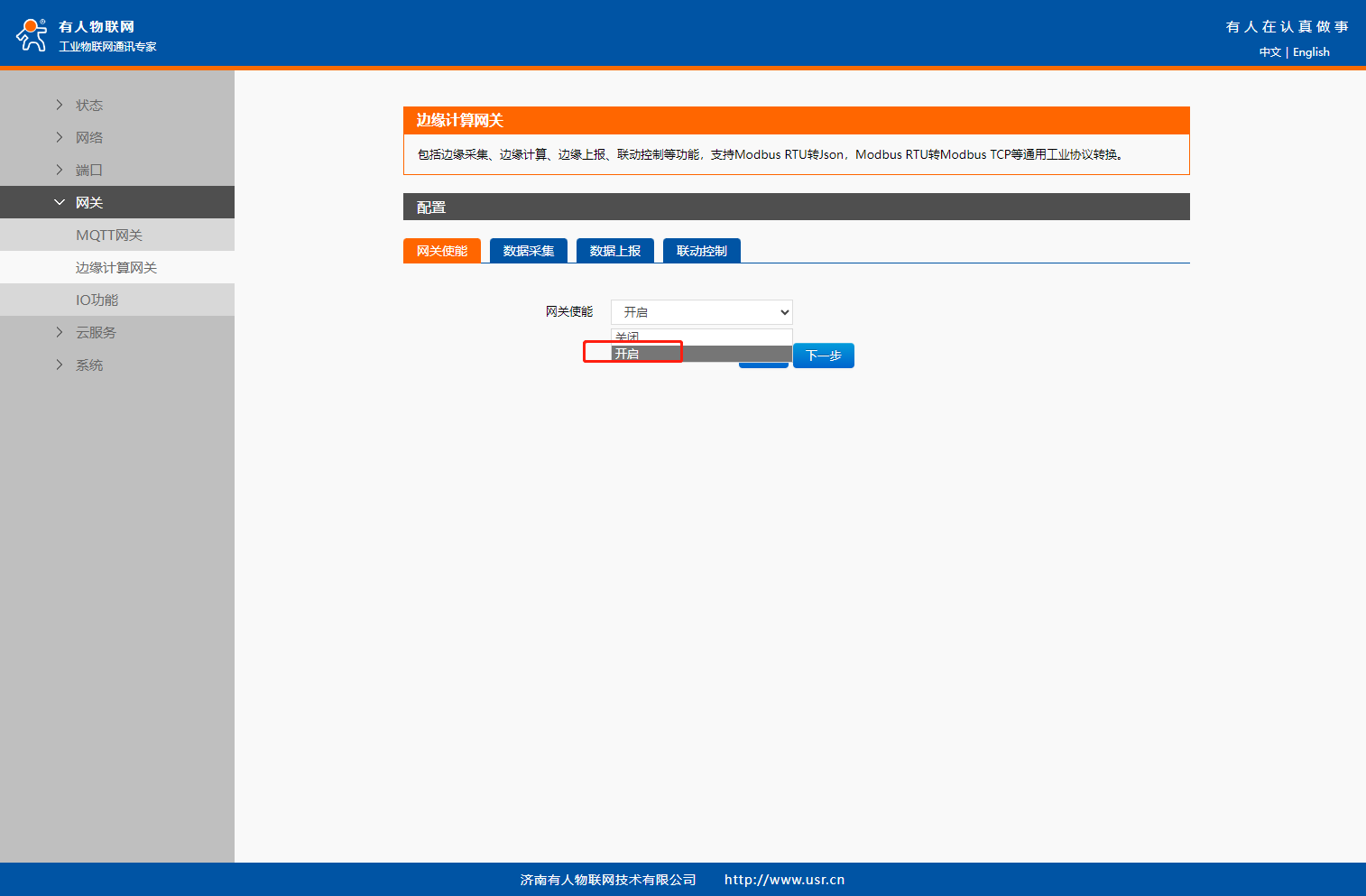

在“網關”-“邊緣計算”界面中開啟網關使能，點擊“下一步”在“數據采集界面”配置modbusTCP的數據點。

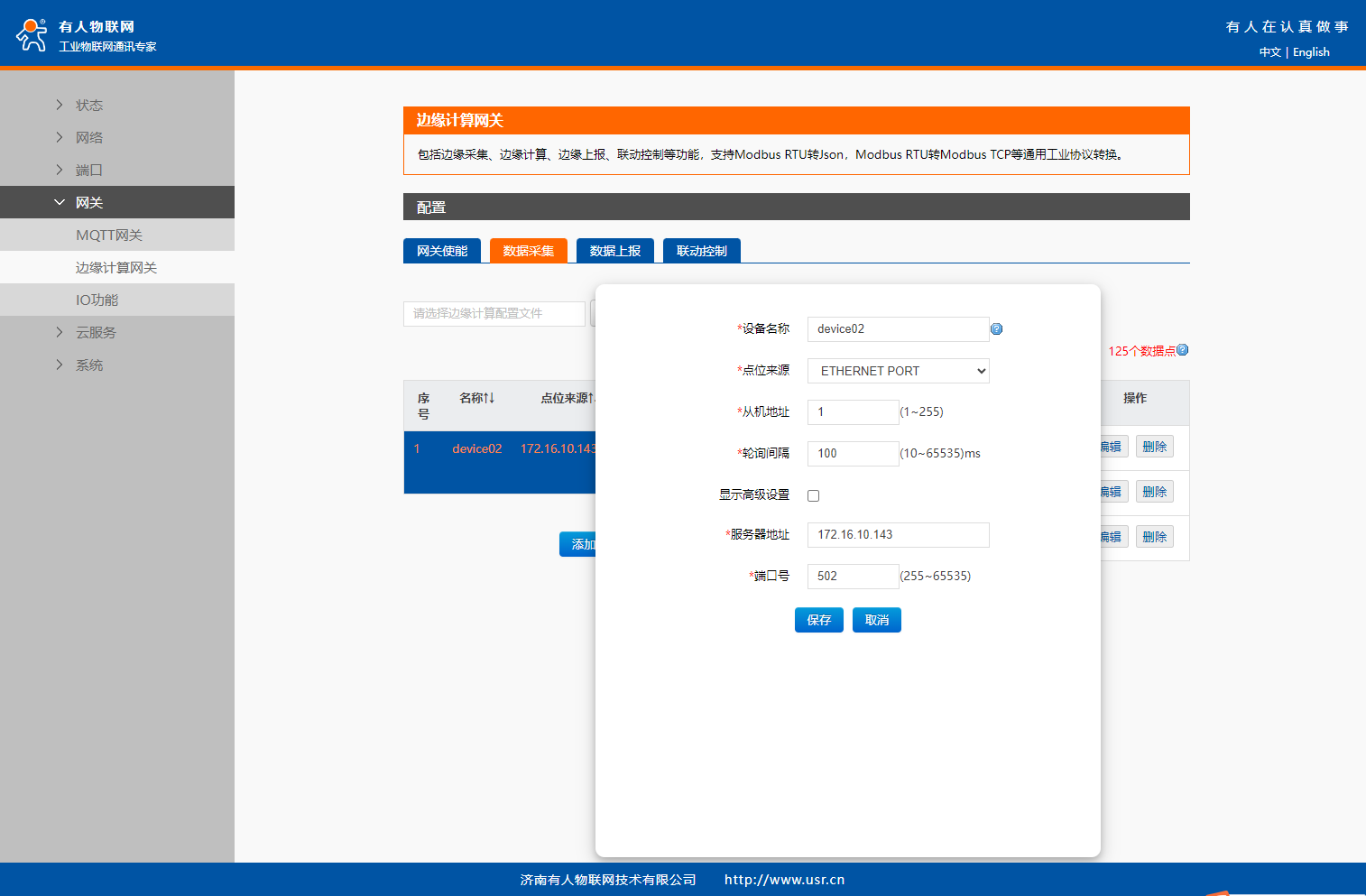

4.添加modbusTCP從機
設備名稱:從機名稱，可自定義，不可為中文，從機名不可重復。
數據來源：ETHERNET PORT。
點擊“保存”。

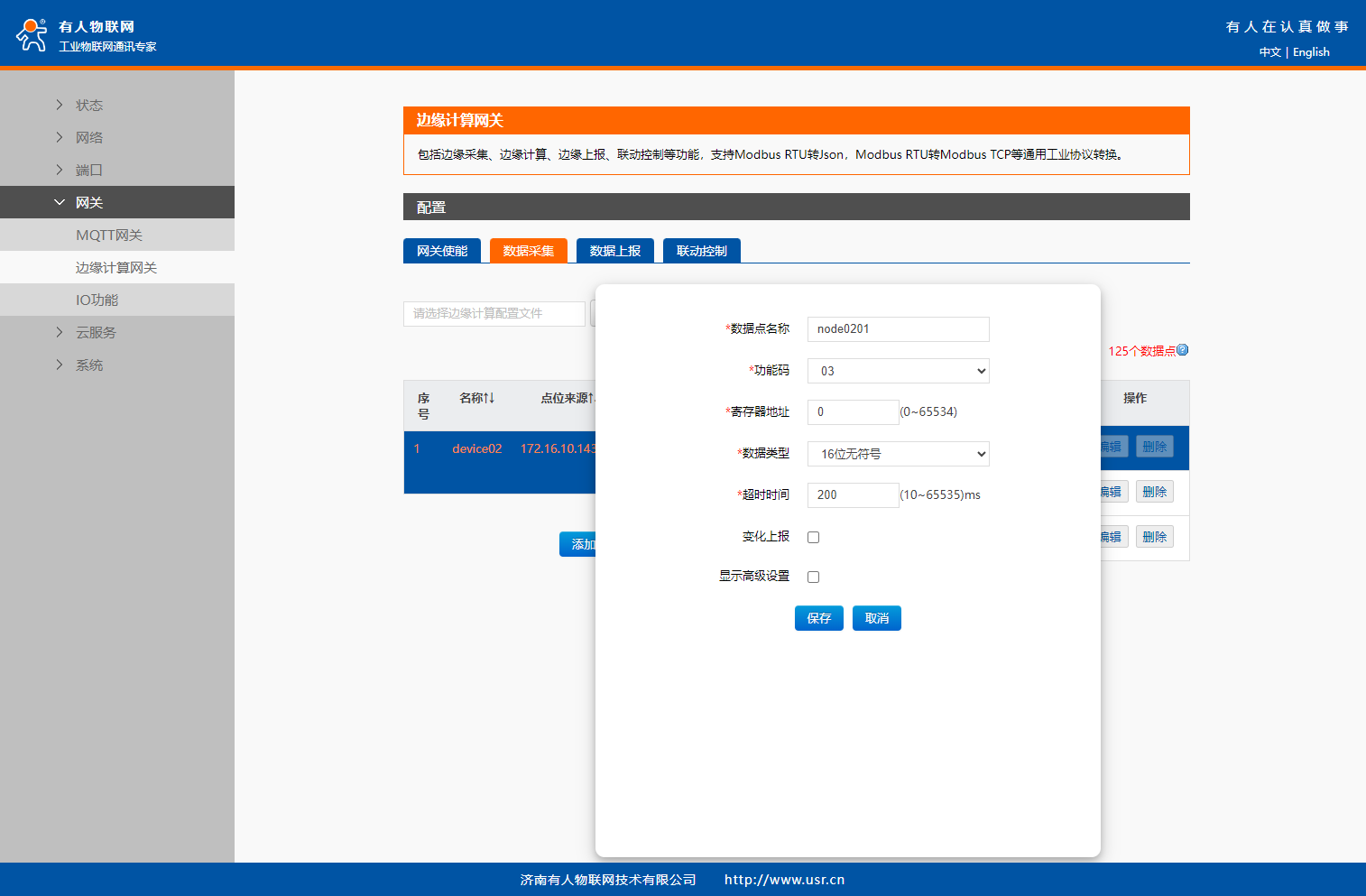

配置從機點位（案例中使用modbus SLAVE軟件模式）根據實際點位填寫功能碼、寄存器地址、數據格式

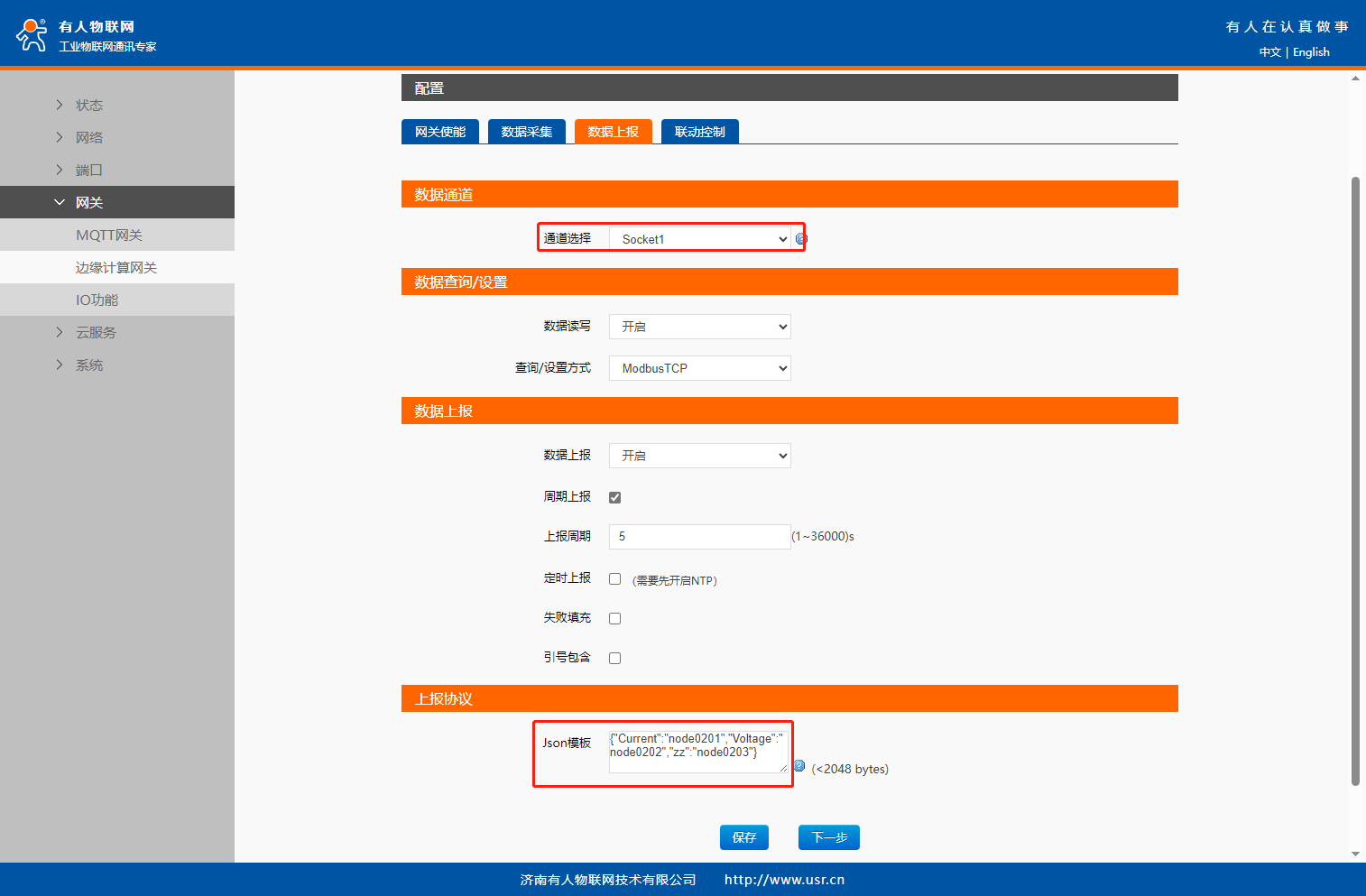

5.配置數據上報
通道選擇“Socket1”；
數據上報選擇“開啟”，上報周期:5s(自定義)；
上報協議配置：
Json模板說明{"自定義說明1":"要顯示的寄存器名稱1",...."自定義說明N":"要顯示的寄存器名稱N"}
保存參數----設備重啟

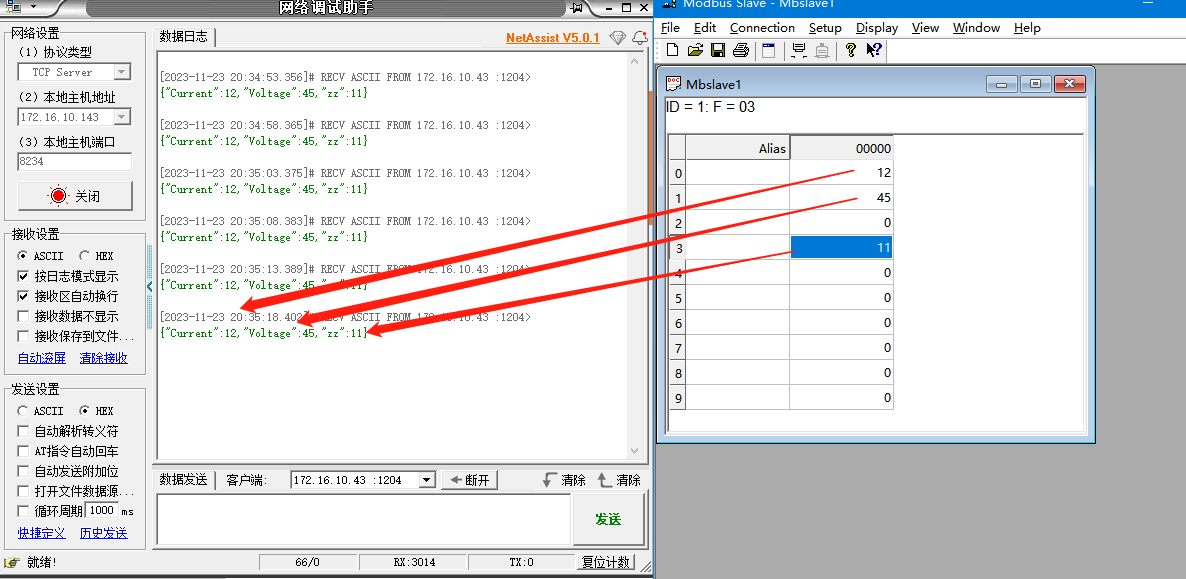

6.數據測試
確保將M100網口接到可以連接服務器的網絡。
服務器可以接收到設備上報的json數據。
撰寫人：liuyanwei
