USR-DR514 串口配置網絡心跳包功能示例
備注：USR-DR514需要插SIM卡聯網。
一、資料下載
USR-DR504/DR514說明書（完整版）http://m.0575400.com/Download/1046.html
USR-DR514 規格書 http://m.0575400.com/Download/1047.html
USR-DR504/514 標準AT指令集http://m.0575400.com/Download/1048.html
USR-DR514 設置軟件http://m.0575400.com/Download/1049.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://m.0575400.com/Download/27.html
二、硬件連接
1、所需物品
USR-DR514 產品 1臺
220V交流端子供電電源線 1條
USB-RS485串口線 1條
筆記本電腦 1臺
2、硬件連接
USR-DR514的485串口接USB-RS485串口線到電腦USB口，接好4G天線，插好外置SIM卡，然后產品接220V交流端子供電電源線，上電（220V交流電供電注意安全）。
3、查看端口號

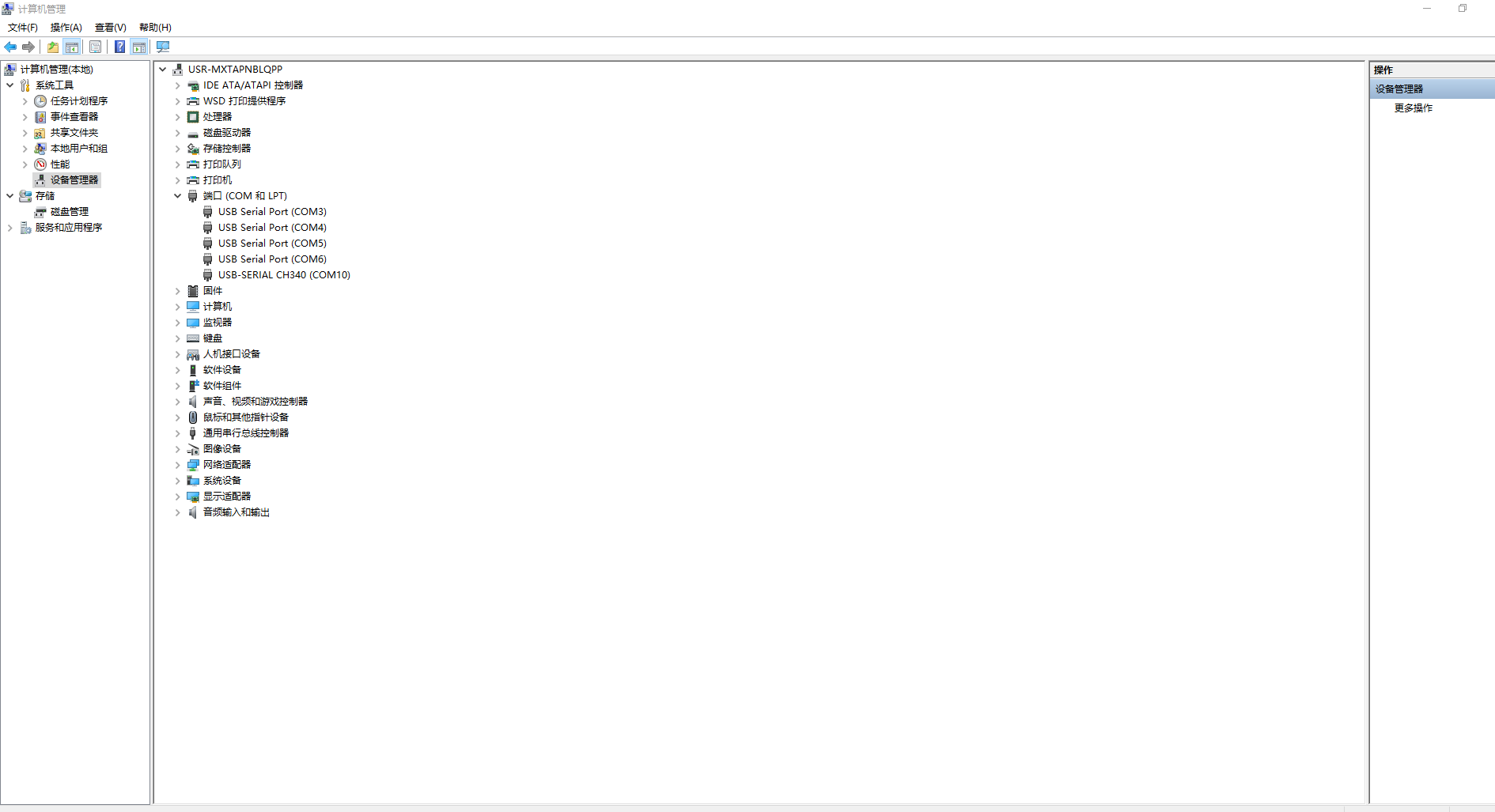

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR514的USB-RS485串口線COM口號，COM10。
三、USR-DR514參數設置

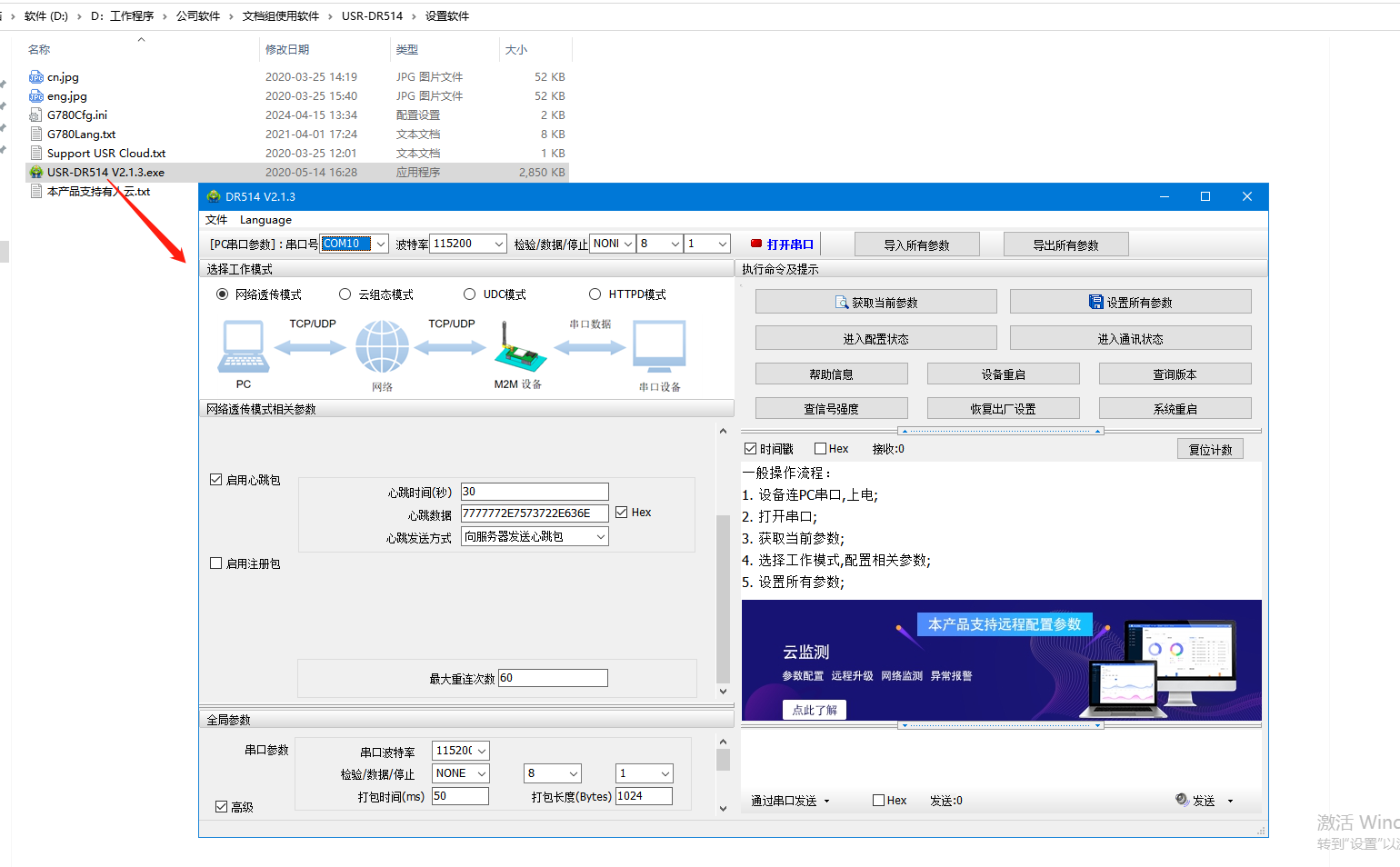

1、打開USR-DR514設置軟件

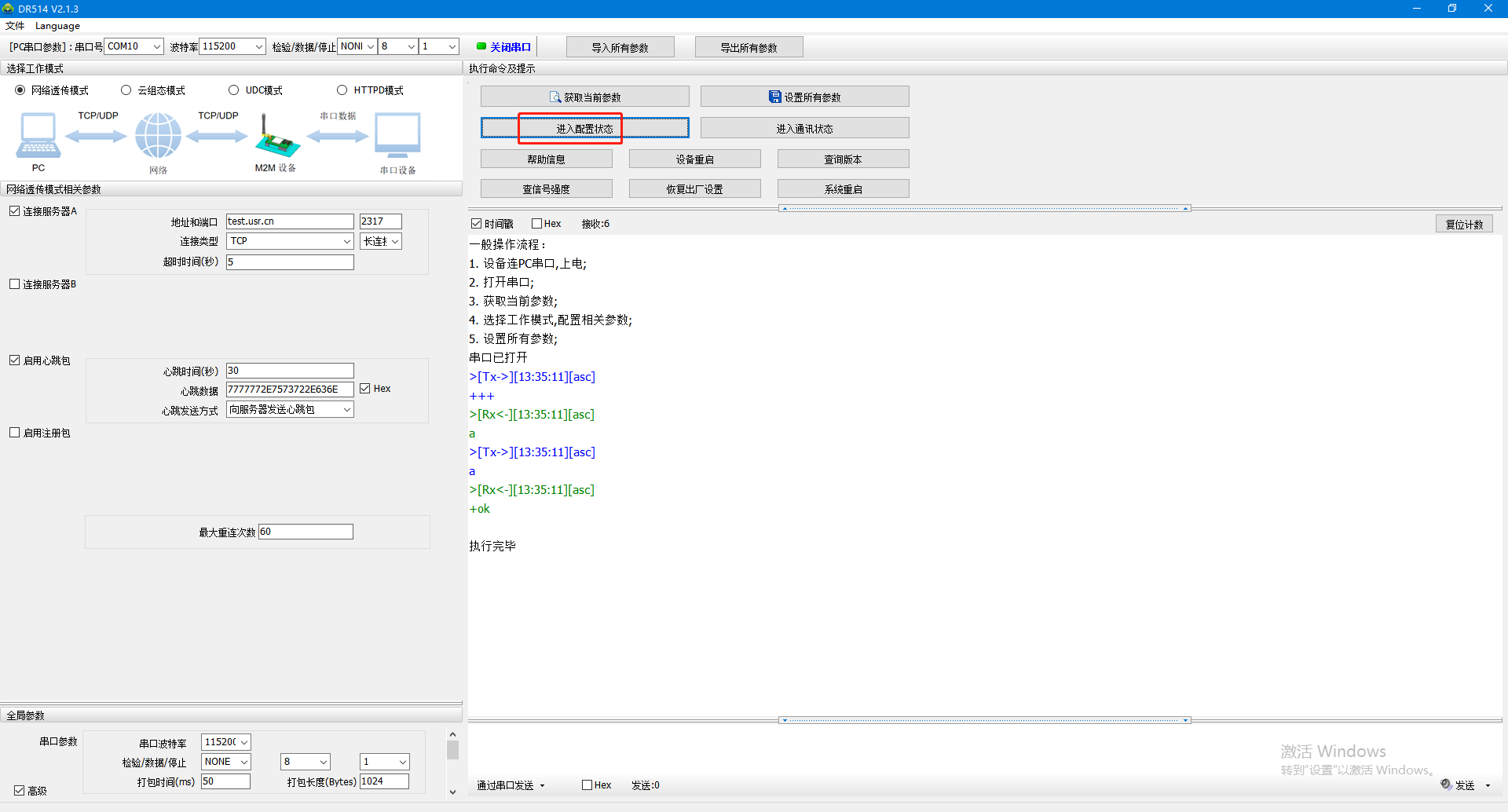

2、打開串口，點擊進入配置狀態。

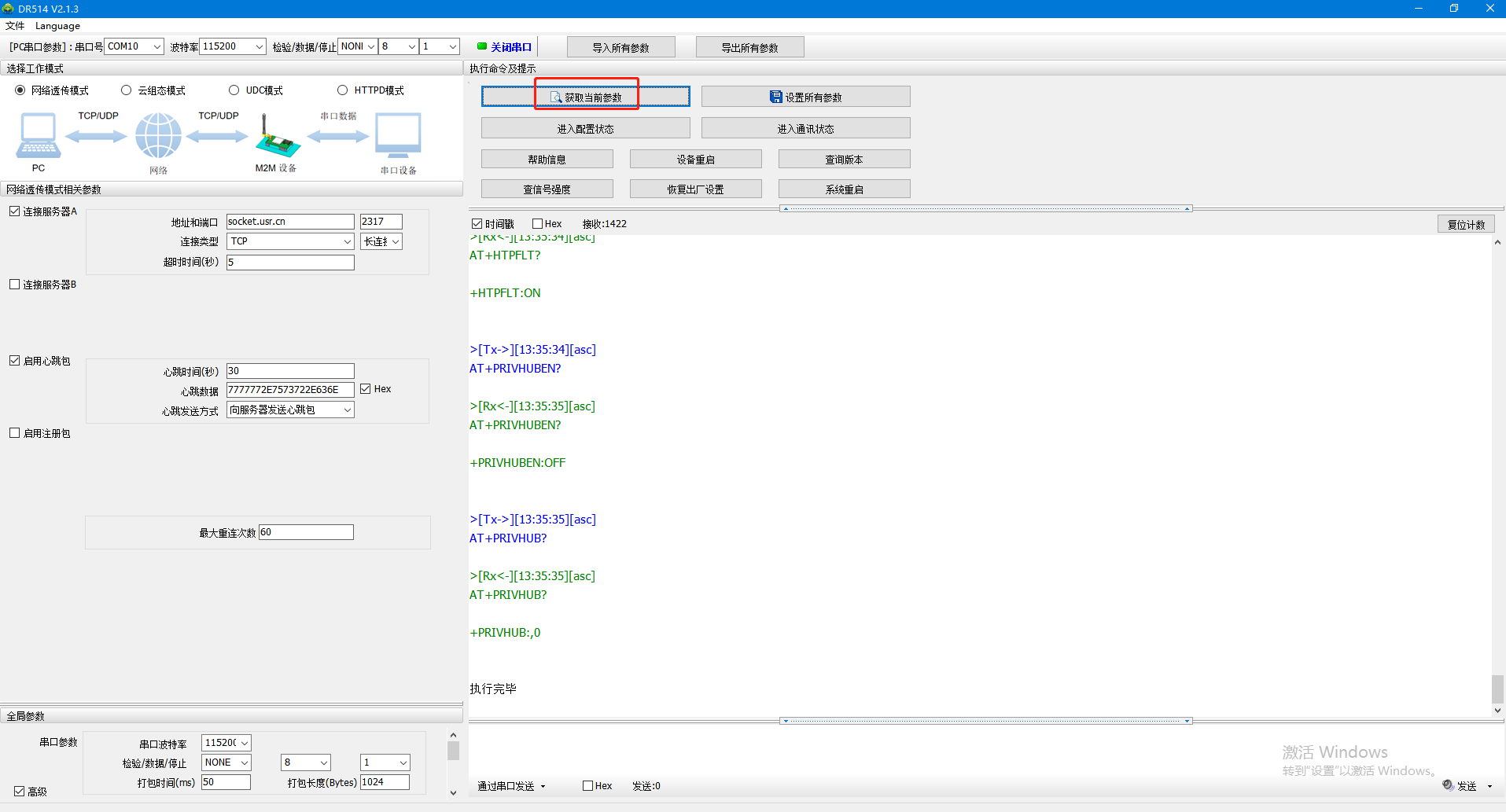

3、點擊獲取當前參數

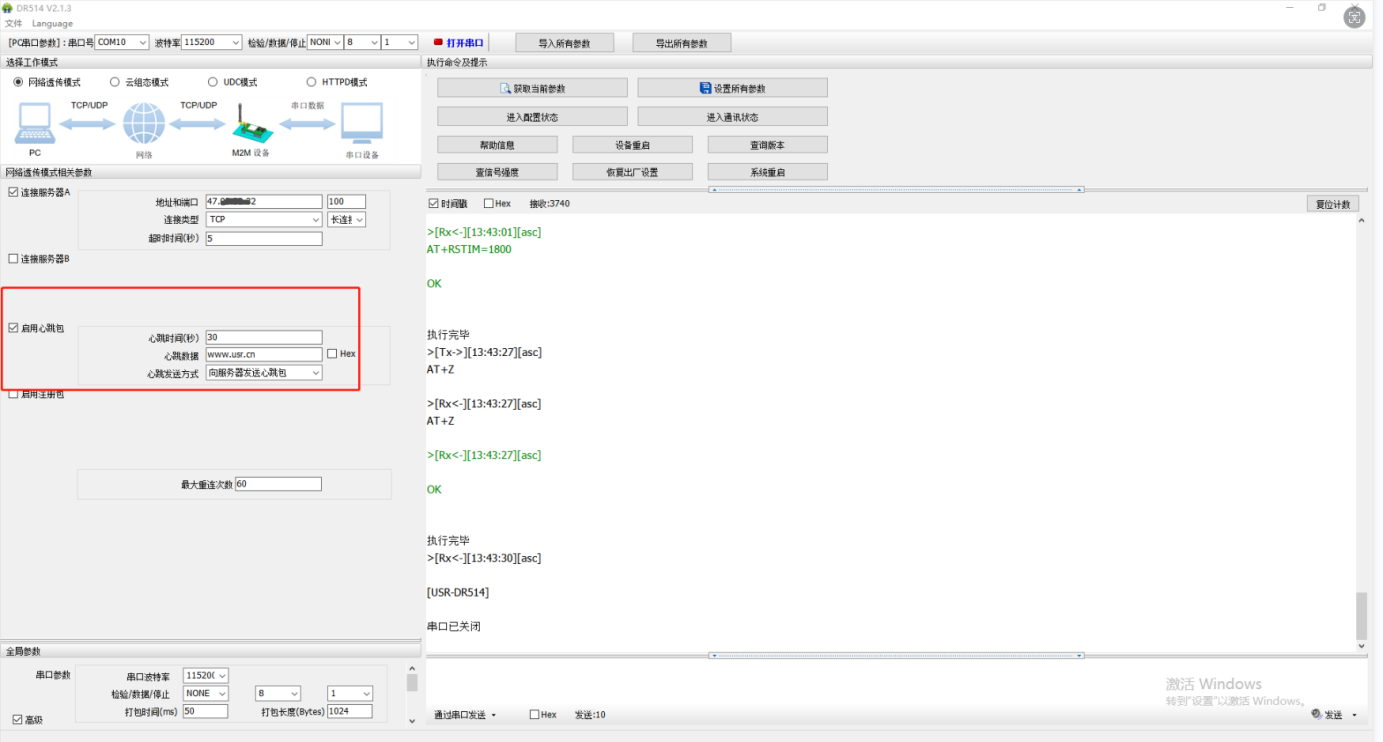

4、勾選連接服務器A，地址設置遠程服務器IP，端口100，連接類型TCP，長連接。心跳包功能開啟，心跳時間（秒）默認是30S，心跳發送方式是心跳包發向網絡，心跳數據類型選擇自定義數據，自定義數據默認是Hex顯示是77 77 77 2E 75 73 72 2E 63 6E，ASCII顯示是m.0575400.com，點擊設置所有參數。點擊設備重啟。設置軟件點擊關閉串口。
四、功能調試

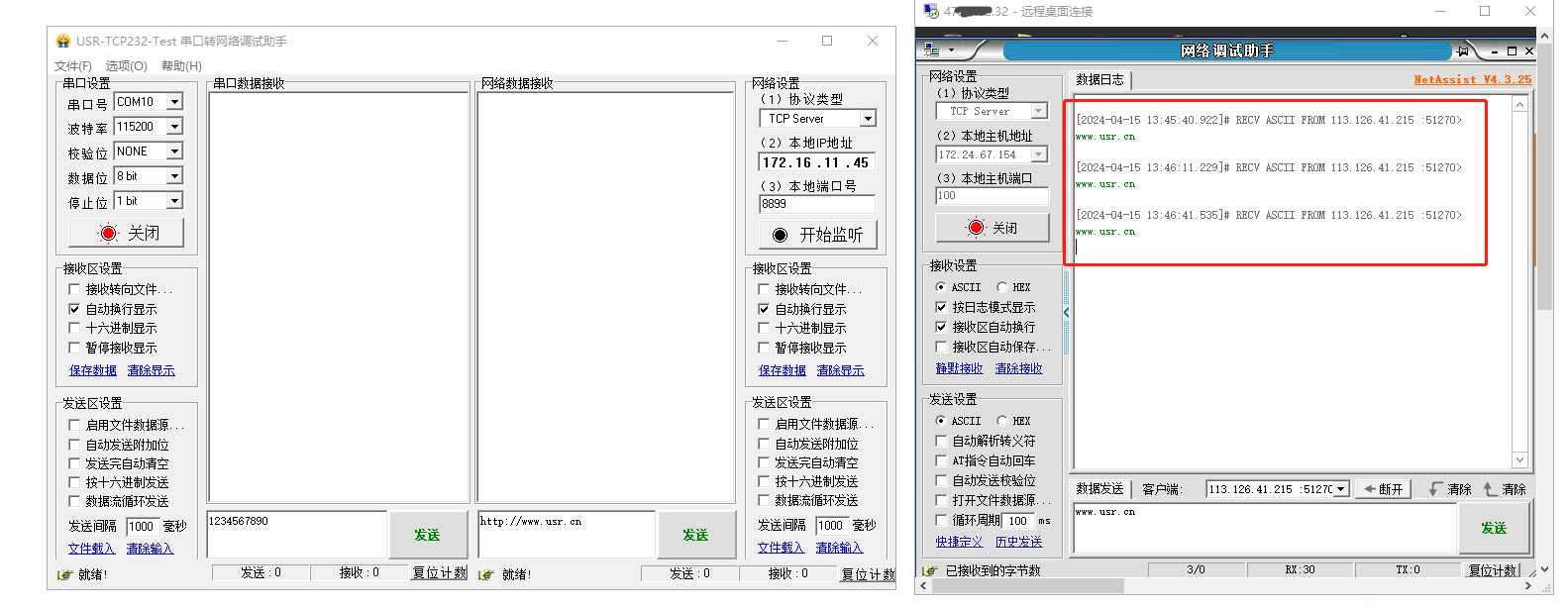

登陸遠程桌面連接，打開一個網絡助手，協議類型TCP server，服務器IP，本地端口100和DR514一樣，點擊連接。
建立TCP連接之后，網絡按照30s間隔接收到心跳包數據。
測試截圖，網絡助手帶時間戳，可以對比上下2條數據之間的時間間隔，是心跳包時間30s。
編寫人：金志方 編寫日期：2024-04-22
審核人：金志方 審核日期：2024-04-22
訂正版本：V1.0 訂正內容：初稿
