USR-G781連接遠程服務器心跳包示例

一、      資料下載

設置軟件：http://m.0575400.com/Download/537.html

說明書: http://m.0575400.com/Download/440.html

規格書：http://m.0575400.com/Download/441.html

串口轉網絡調試助手：http://m.0575400.com/Download/27.html

二、      硬件連接

1、  所需物品

USR-G781 產品 1臺

12V電源適配器 1個

USB-RS232或USB-RS485串口線 1條

筆記本電腦 1臺

2、  硬件連接

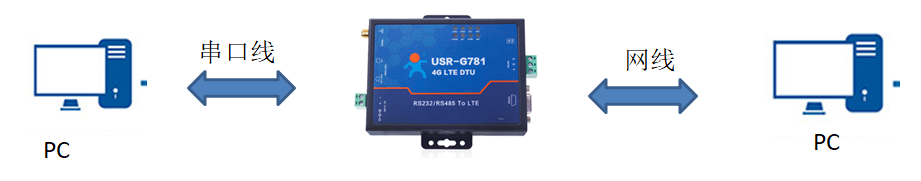

（1）G781的串口通過USB轉RS232/485接到PC上，LAN口通過網線連接到電腦的網口上，(或者是wan口連接路由器，電腦連接同一個路由器)用我司提供的適配器供電。

(2) 指示燈狀態：

Power亮起：說明供電正常

Work閃爍：說明固件啟動正常，基本可以斷定4G模塊沒有問題

linka亮起：說明成功連接A路服務器

三、      產品參數設置

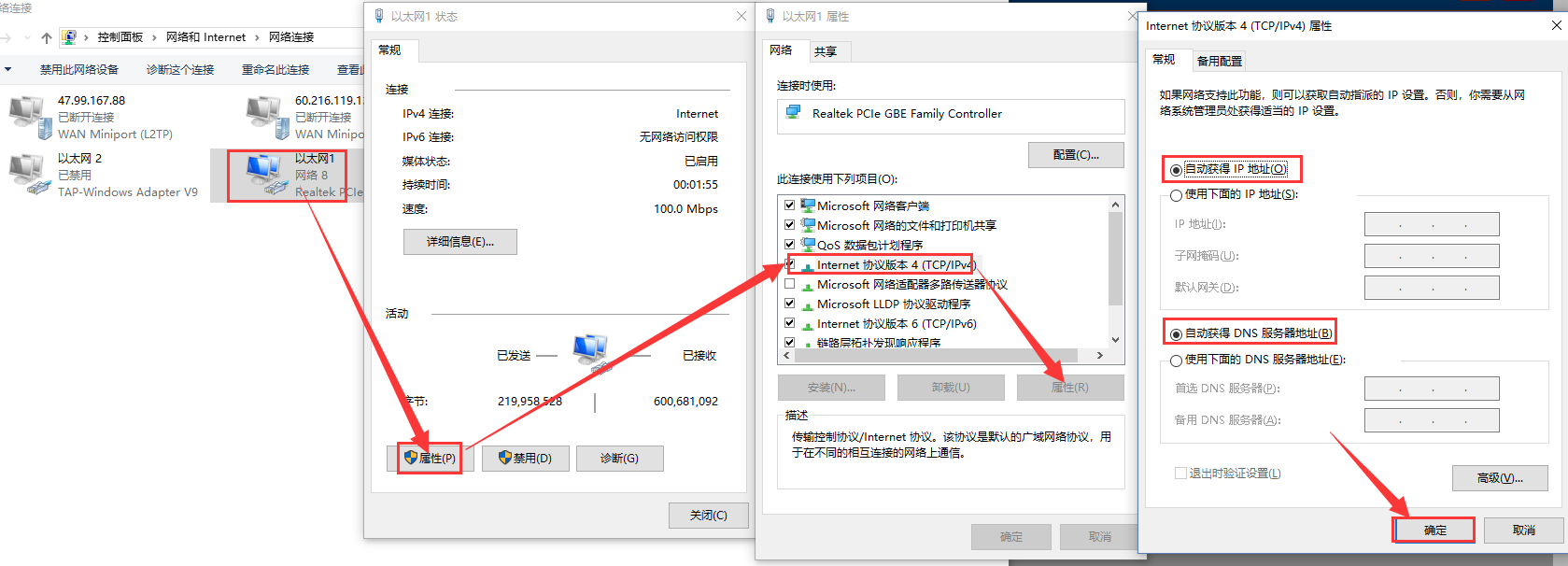

1、打開網絡共享中心，雙擊對應的網絡適配器，點擊屬性：

選擇IPv4，點擊屬性，修改電腦為自動獲取IP，然后點擊確定。（此處講得是同個局域網下進行通信，如果電腦本來就是自動獲取IP，這一步可以跳過）點擊詳細信息可以查看到電腦獲取的IP地址：

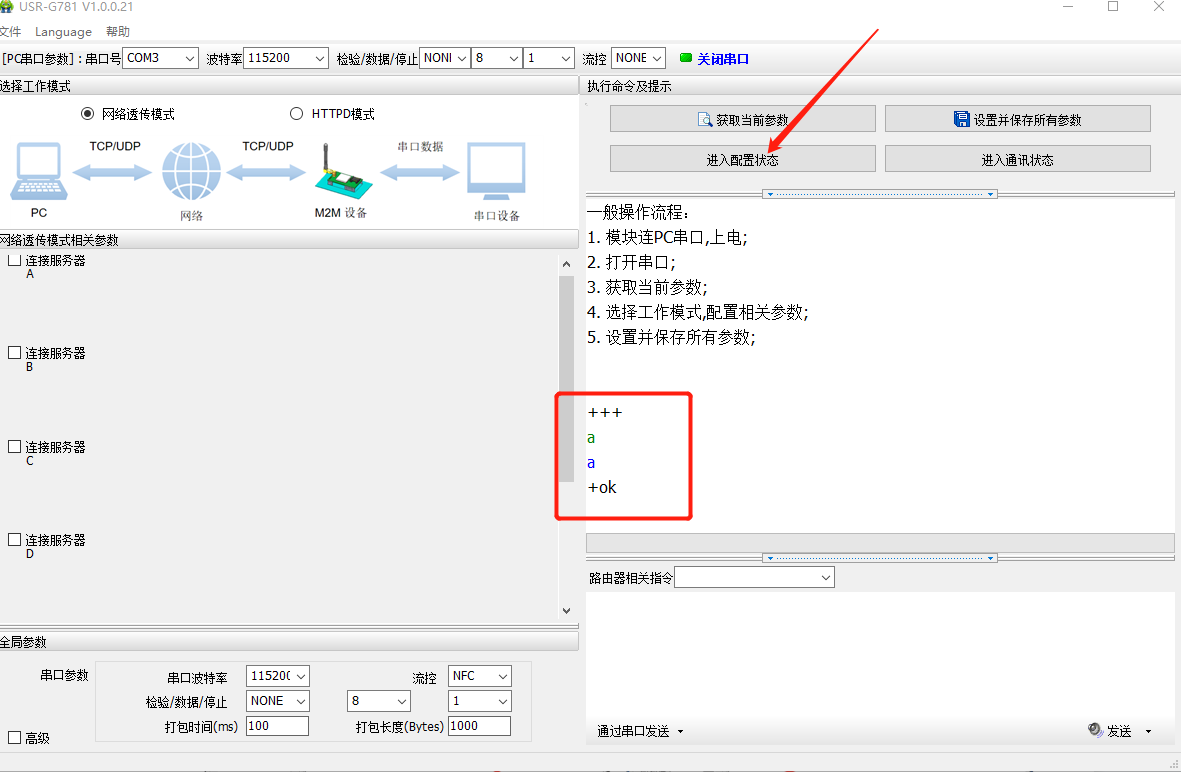

2、打開設置軟件，出廠默認波特率：115200,n,8,1

打開串口--->進入配置狀態--->成功的話，會返回OK

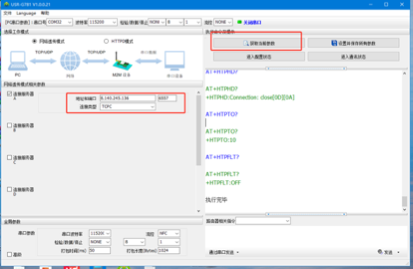

3、獲取當前參數----設置工作模式為“網絡透傳模式”，輸入遠程服務器的IP和端口

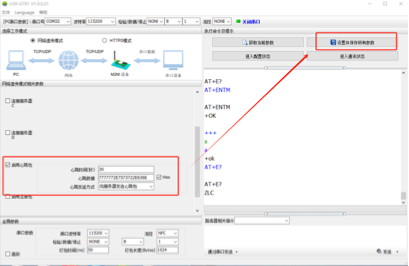

4、勾選“啟用心跳包”

心跳時間（秒）默認是30S，心跳發送方式是心跳包發向網絡，自定義數據默認是Hex顯示是77 77 77 2E 75 73 72 2E 63 6E，ASCII顯示是m.0575400.com。設置完后點擊“設置并保存所有參數”。

四、      功能調試

登陸遠程桌面連接，打開一個網絡助手，協議類型TCP server，服務器IP，本地端口6557和USR-G781一樣，點擊連接。

建立TCP連接之后，網絡按照30s間隔接收到心跳包數據。

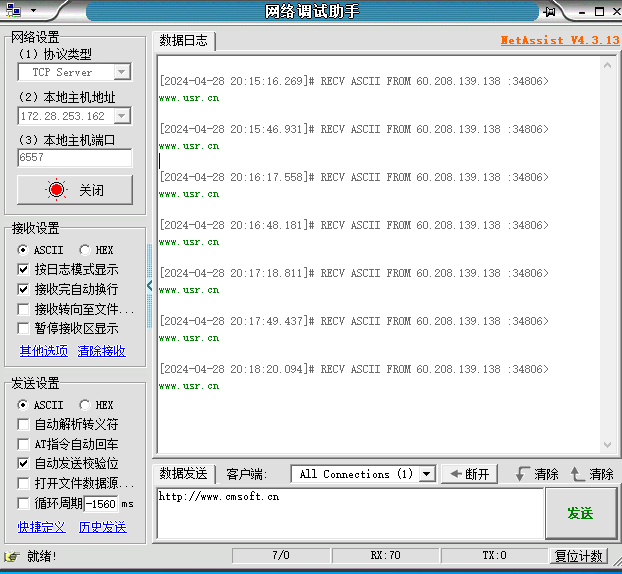

測試截圖，網絡助手帶時間戳，可以對比上下2條數據之間的時間間隔，是心跳包時間30s。

編寫人：任彥同    編寫日期：2024-04-28

審核人：金志方     審核日期：2024-05-06

訂正版本：V1.0       訂正內容：初稿
