USR-K7網絡AT指令功能示例
一、資料下載
USR-K7 說明書下載鏈接：http://m.0575400.com/Download/1322.html
USR-K7 AT指令集官網下載鏈接：http://m.0575400.com/Download/296.html
USR-K7 設置軟件官網下載鏈接：http://m.0575400.com/Download/230.html
USR-KX-EVK 評估板http://m.0575400.com/Product/151.html
網絡調試助手 串口調試助手二合一http://m.0575400.com/Download/27.html
二、硬件連接
1、所需物品
USR-K7 產品 1臺
USR-KX-EVK 評估板 1個
12V電源適配器 1個
超五類網線 1根
筆記本電腦 1臺
2、硬件連接

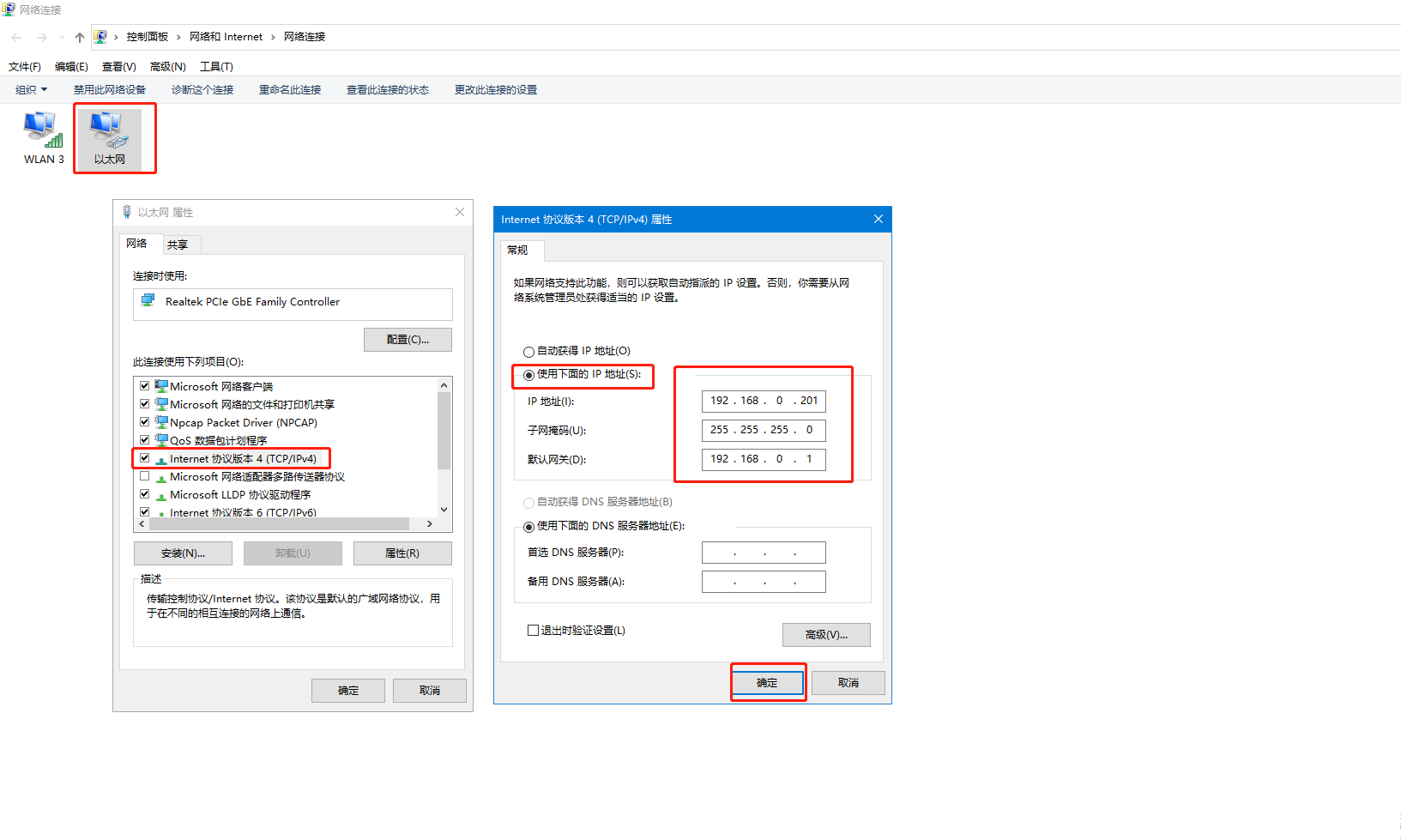

USR-K7 放在評估板上網線和電腦直連，電腦設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1，構成局域網，評估板接12V電源適配器上電。
電腦提前下載打開M4設置軟件和網絡調試助手。
三、USR-K7參數保持默認
1、局域網搜索USR-K7 IP

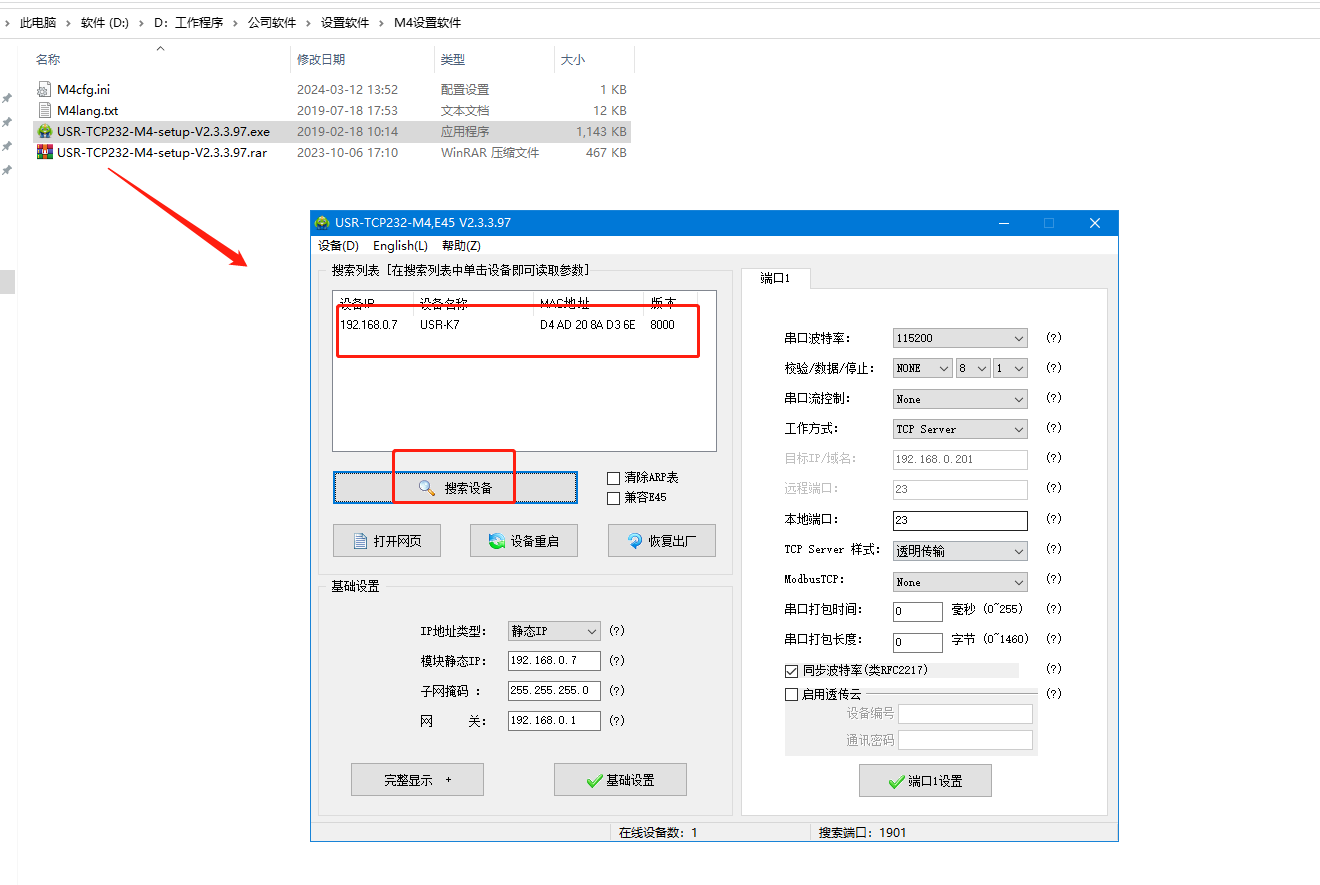

USR-K7和電腦網線直連，打開M4軟件，搜到USR-K7的IP。
2、查看端口1參數，Socket 本地端口是23
四、網絡AT指令調試步驟
1、網絡AT指令功能說明
網絡 AT 指令是指，在命令模式下用戶通過網口與模塊進行命令傳遞的指令集，詳細指令集參考指令集。
網絡 AT 指令模式：網絡 AT 指令必須保證模塊和電腦在同一網段，才能通過網絡 AT 指令設置。
進入 AT 指令模式開始，30s 內無指令發送，模塊將自動退出網絡 AT 指令模式。
通過網口 UDP 廣播發送向端口 48899(遠程主機設置為 255.255.255.255:48899)發送 m.0575400.com，如果模塊和電腦在同一網 段內，則會收到模塊回復的信息。

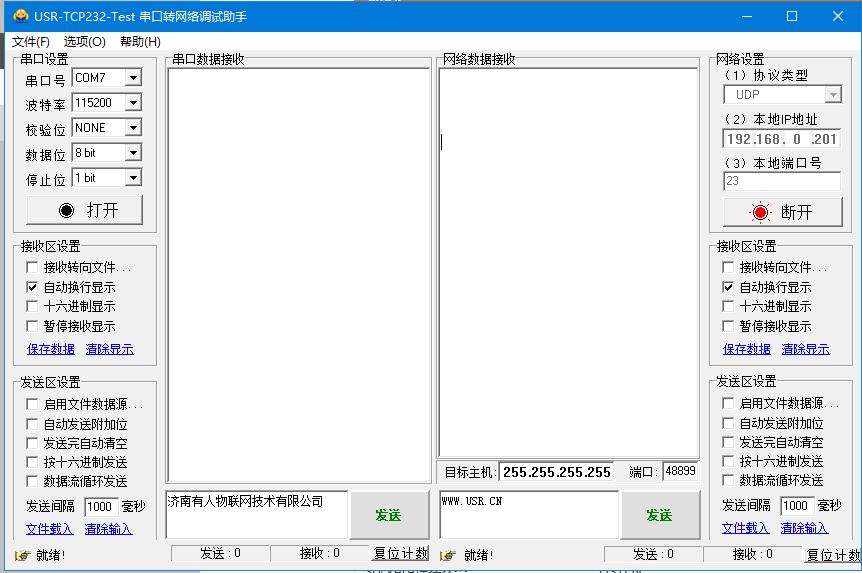

2、打開網絡助手，建立UDP連接，本地IP填電腦IP 192.168.0.201 本地端口號填23
目標主機填255.255.255.255 端口48899
3、網絡發送大寫的m.0575400.com，網絡返回IP、產品名、MAC和版本號。

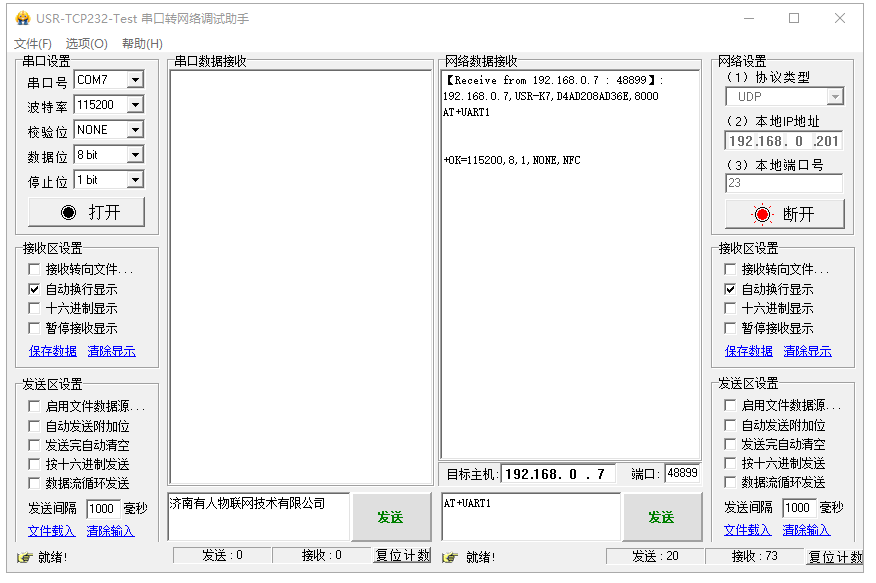

4、收到USR-K7 IP信息后，30s 內網絡端發送AT+UART1，后面帶回車換行發送，網絡端返回AT指令內容。
編寫人：金志方 編寫日期：2024-05-22
審核人：金志方 審核日期：2024-05-22
訂正版本：V1.0 訂正內容：初稿
