USR-G805p連接MQTT格式化輸出示例
一、資料下載
USR-G805p 說明書http://m.0575400.com/Download/1163.html
USR-G805p 規格書 http://m.0575400.com/Download/1164.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://m.0575400.com/Download/27.html
MQTTfx軟件可以百度自行下載。
備注：MQTT功能可以參考USR-DR504/514 邊緣計算+MQTT使用資料包：http://m.0575400.com/Download/990.html
二、硬件連接
1、所需物品
USR-G805p 產品 1臺
12V電源適配器 1條
USB-RS485串口線 1條
筆記本電腦 1臺
2、硬件連接

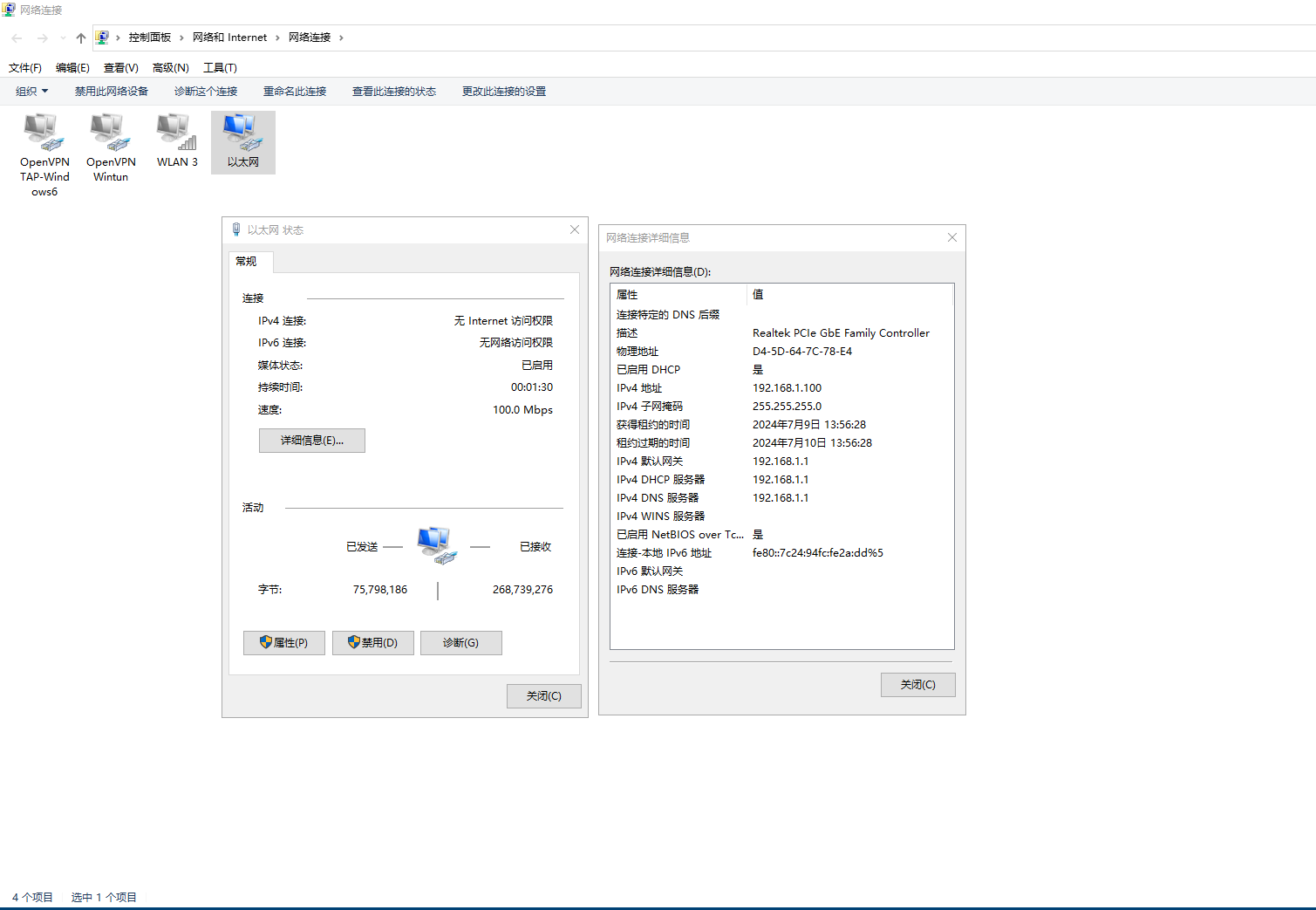

USR-G805p的485串口接USB-RS485串口線到電腦USB口，接好4G天線，插好外置SIM卡，然后產品接12V電源適配器，上電。USR-G805p的LAN1網口用網線和電腦直連，電腦獲取同網段IP。

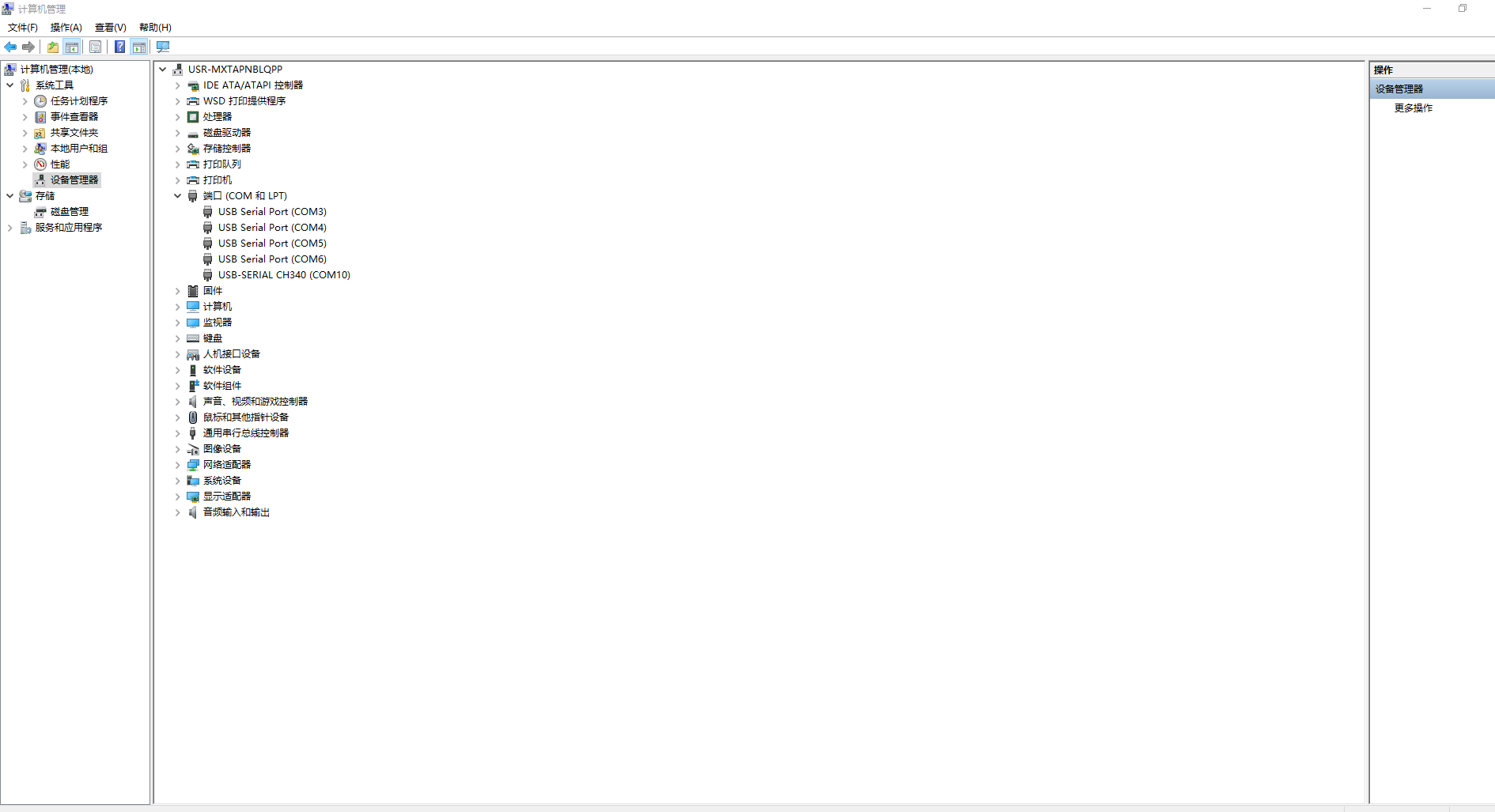

3、查看端口號
電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接
三、USR-G805p網頁參數設置

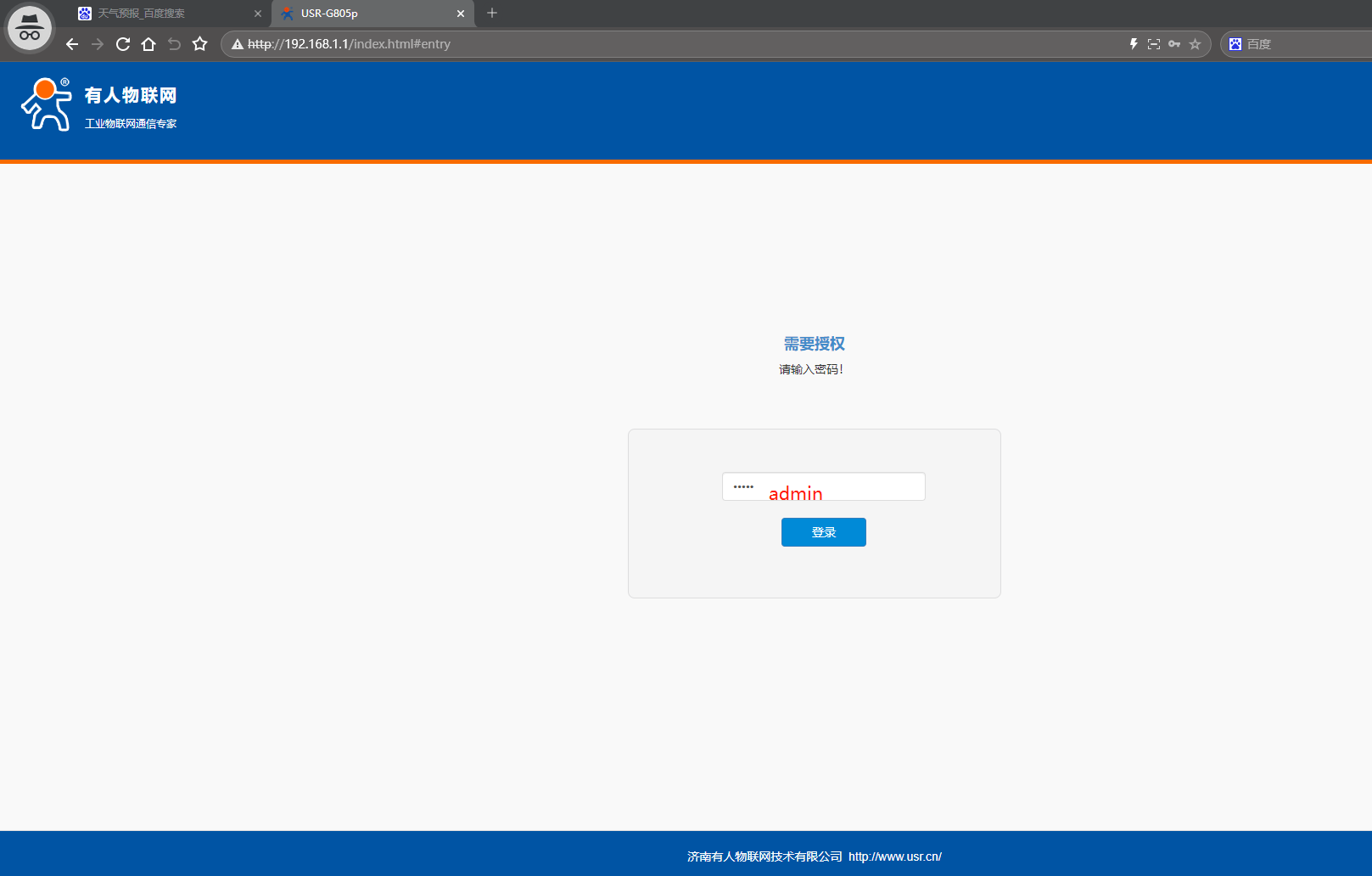

1、瀏覽器輸入192.168.1.1登陸USR-G806p網頁，密碼是admin。

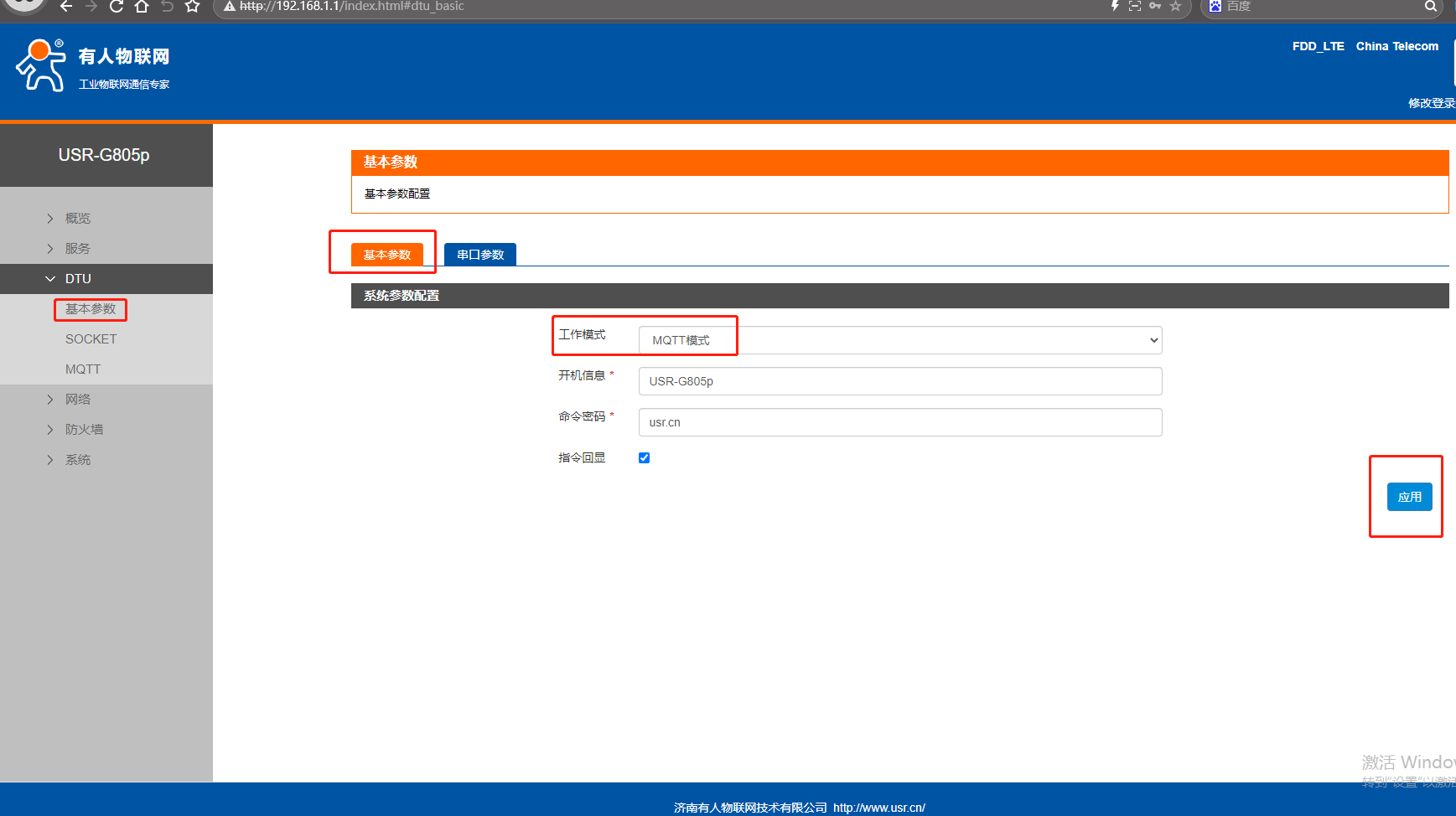

2、設置工作模式

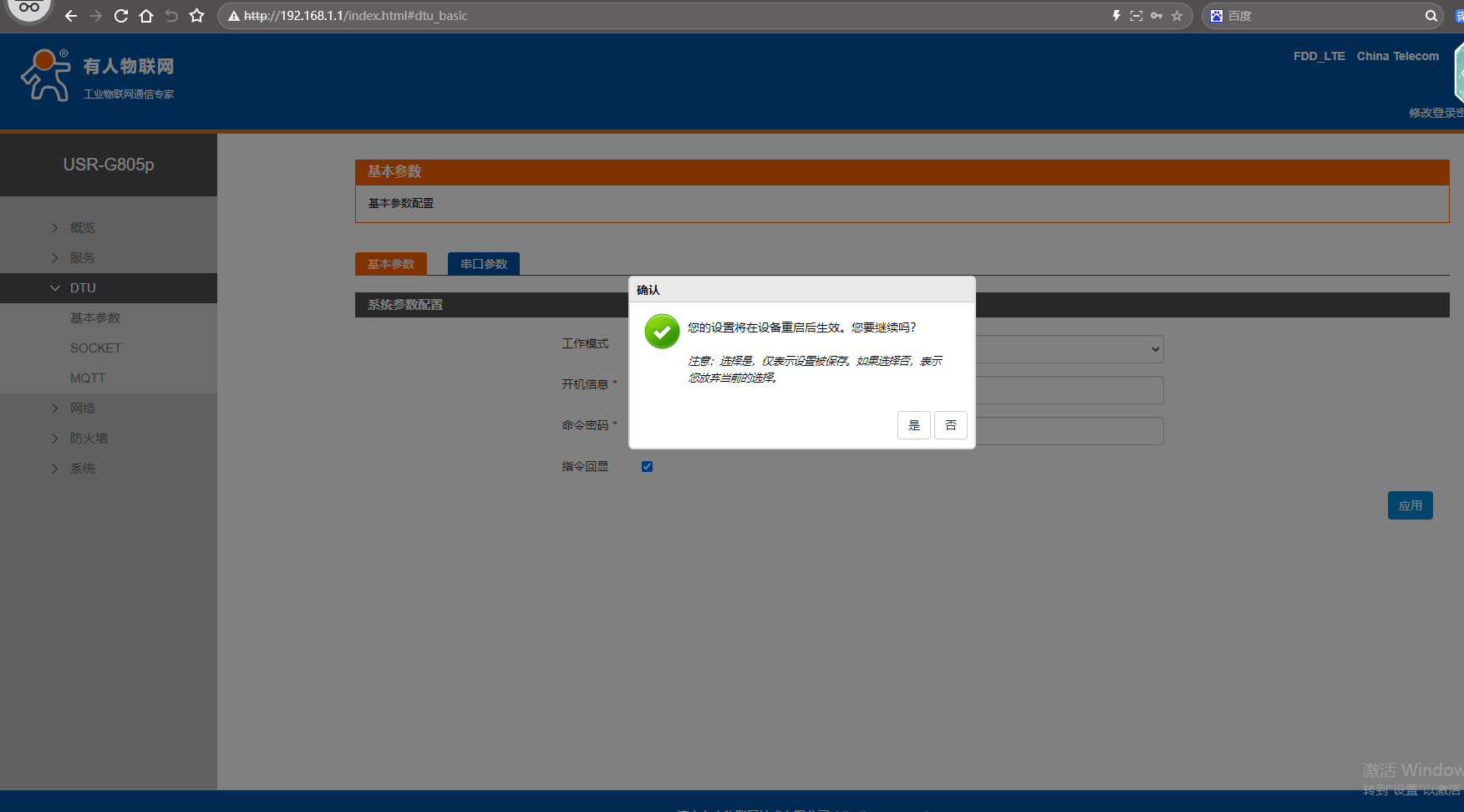

網頁點擊DTU，點擊基本參數，工作模式選擇MQTT模式。點擊應用。

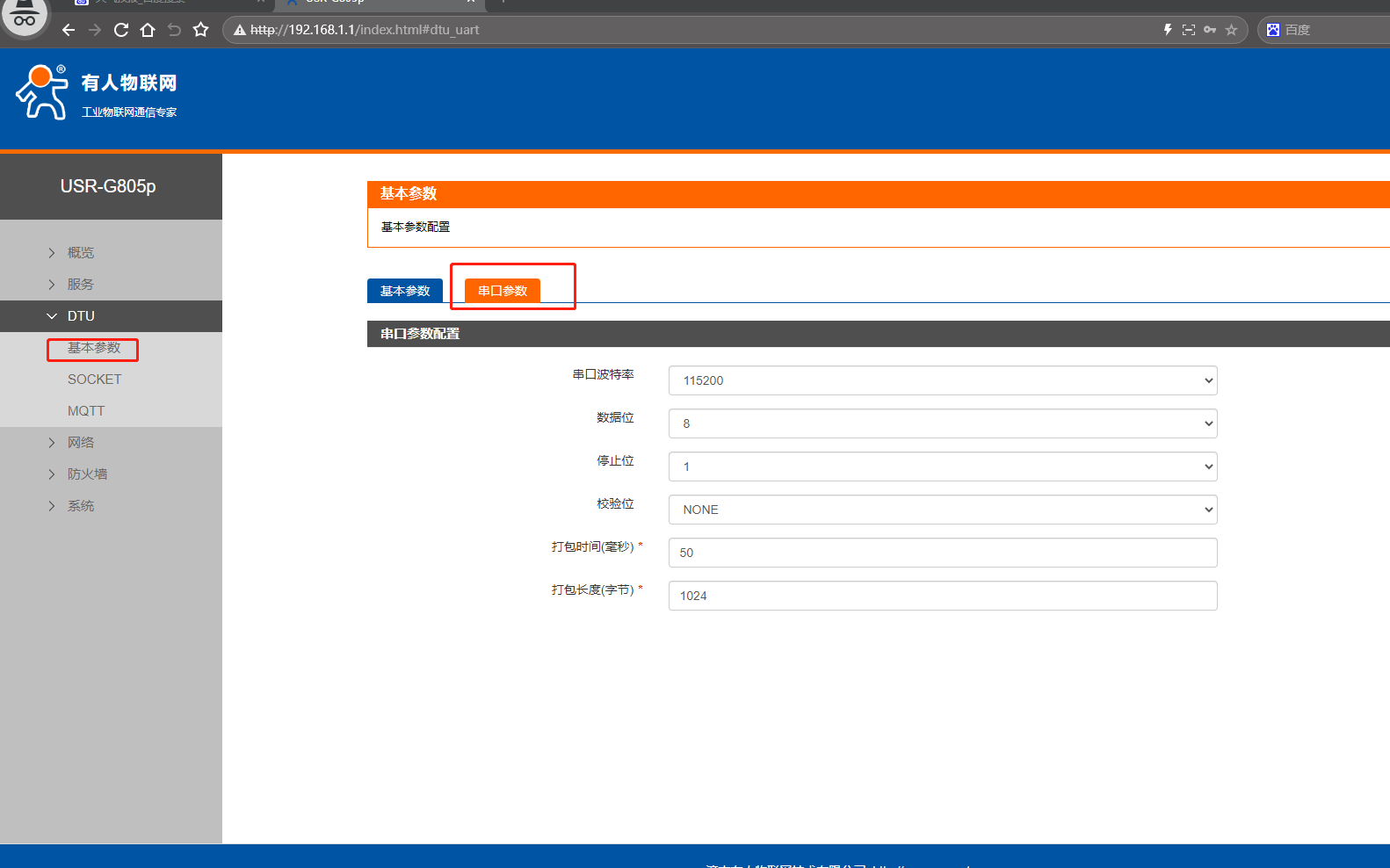

3、串口參數

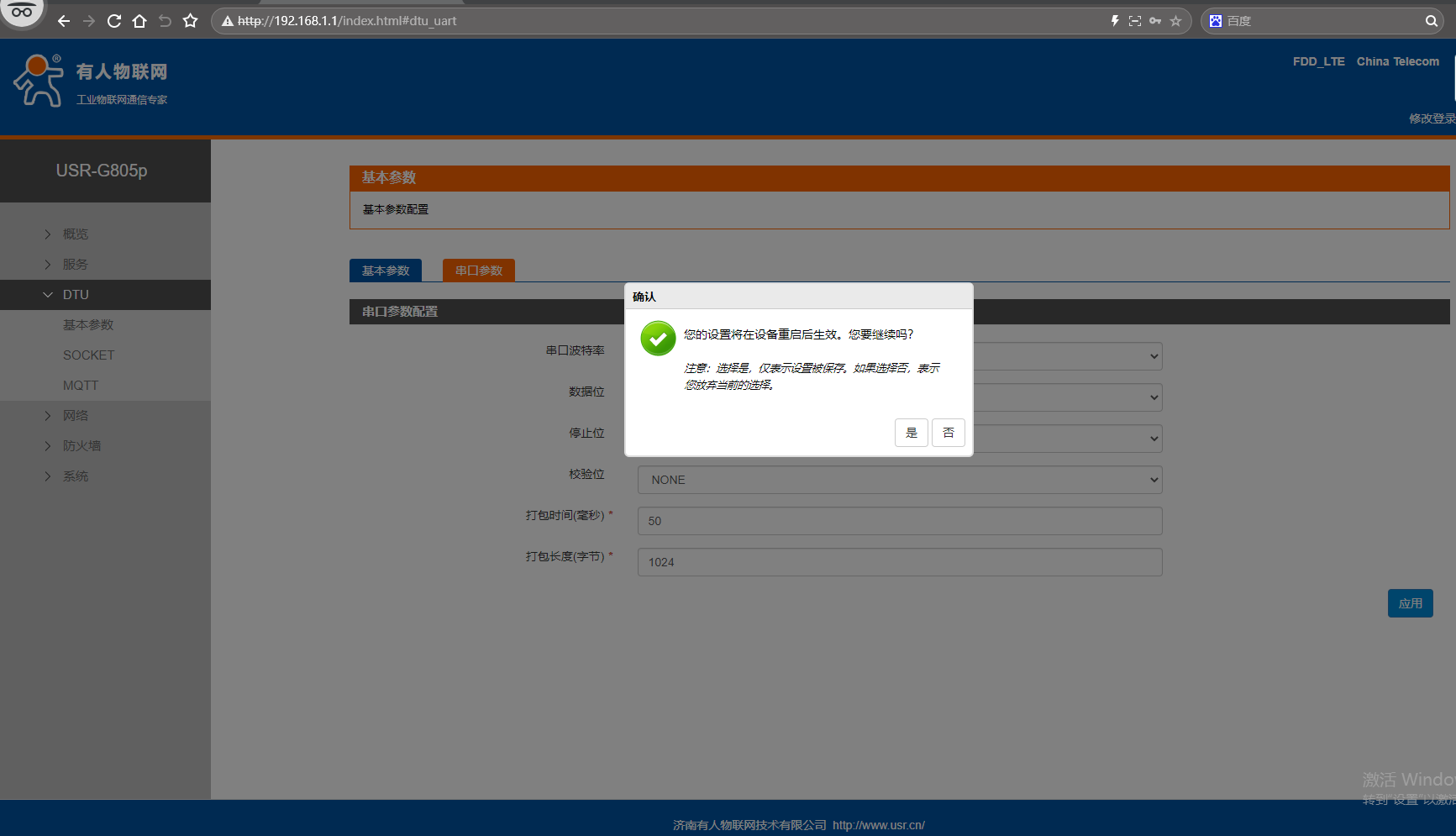

網頁點擊DTU，點擊基本參數，串口參數保持默認，實際應用接實際485串口設備的時候，需要和所接485串口設備的串口參數一致。點擊應用。

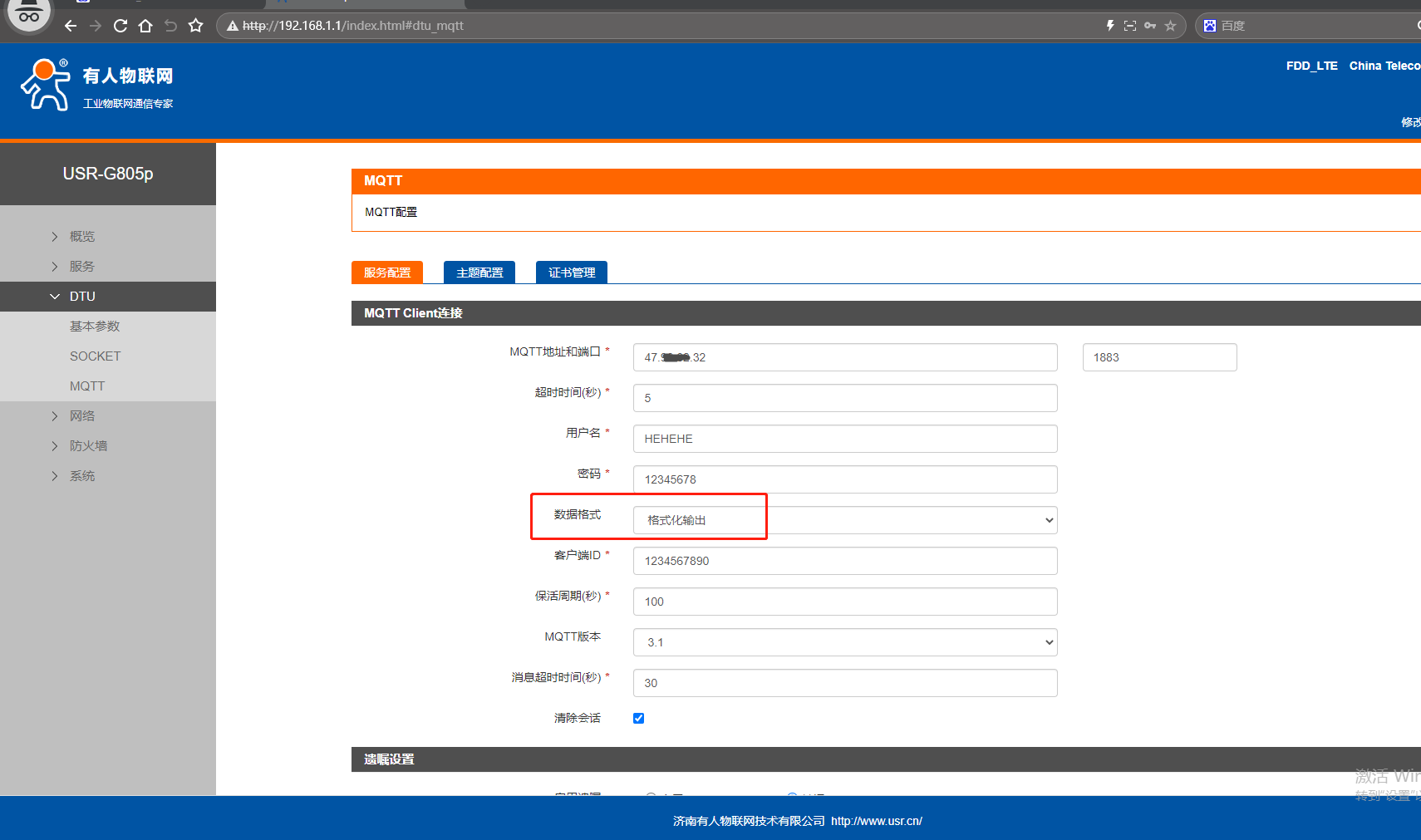

4、MQTT配置

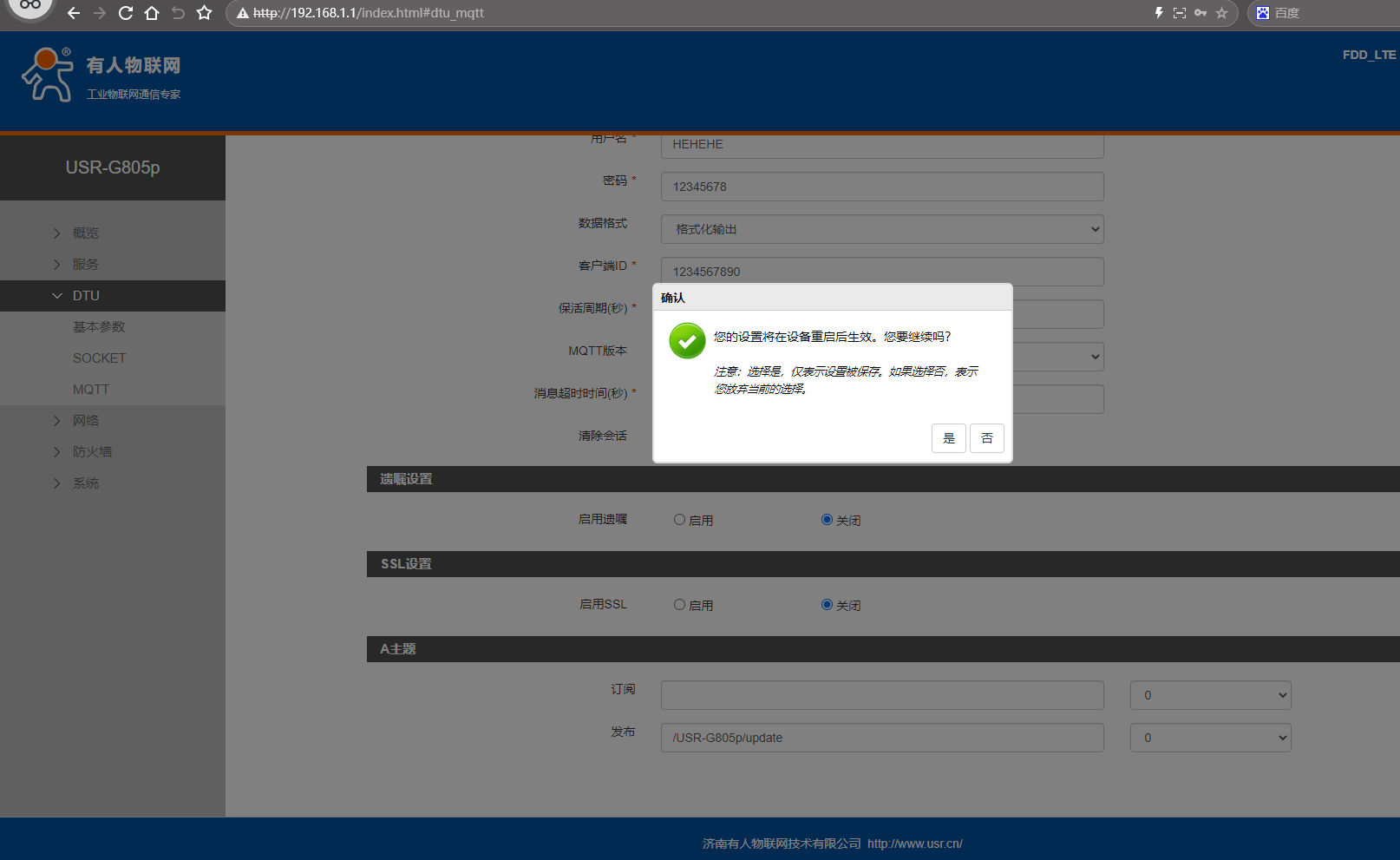

（1）網頁點擊DTU，點擊MQTT，服務配置，MQTT地址和端口填要連接的MQTT服務器的地址，端口1883。
用戶名和密碼填MQTT服務器的用戶名和密碼。
數據格式選擇透傳輸出。
客戶端ID自定義為1234567890，避免和其他MQTT客戶端ID重復。

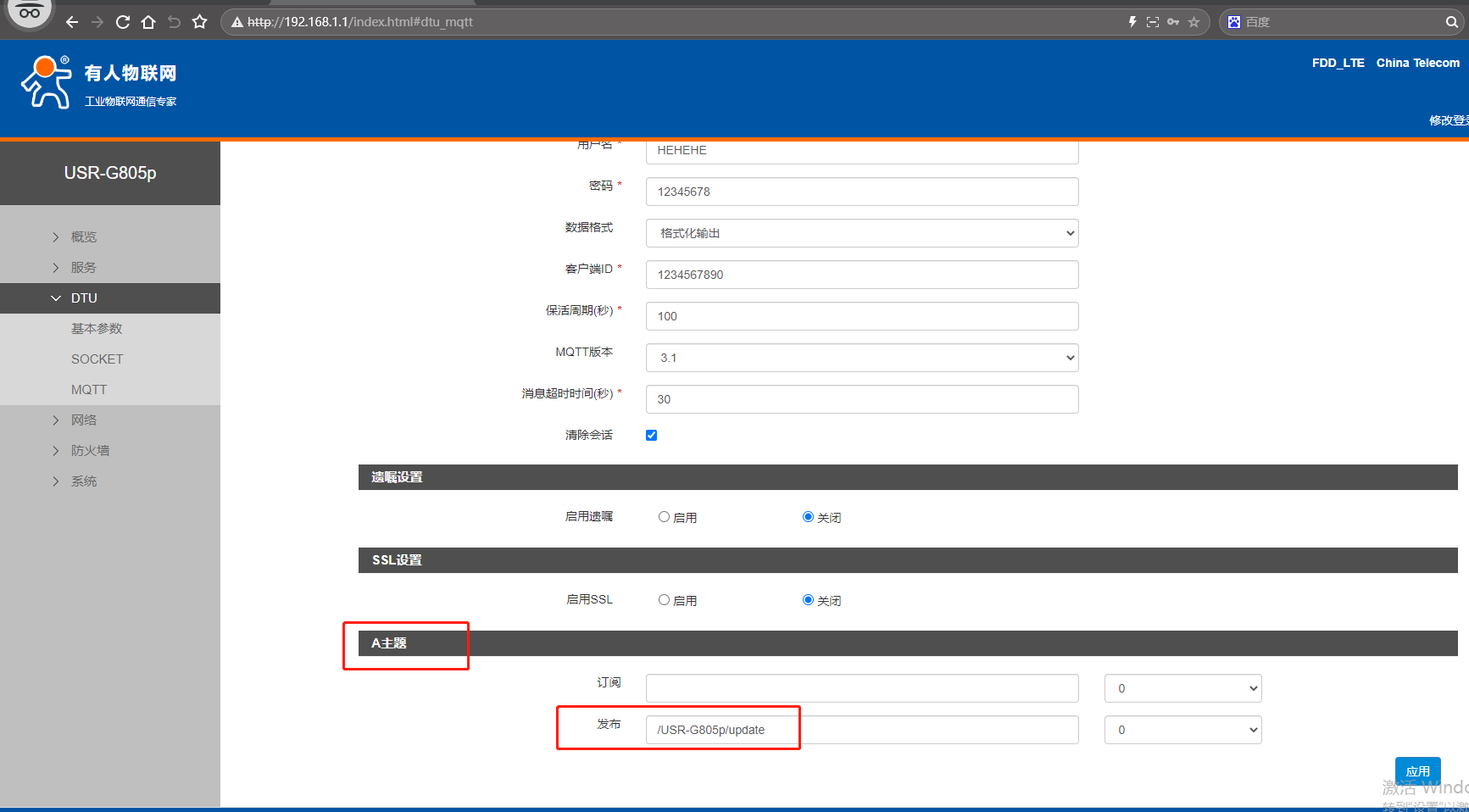

（2）A主題，發布填寫/USR-G805p/update。
（3）點擊應用。

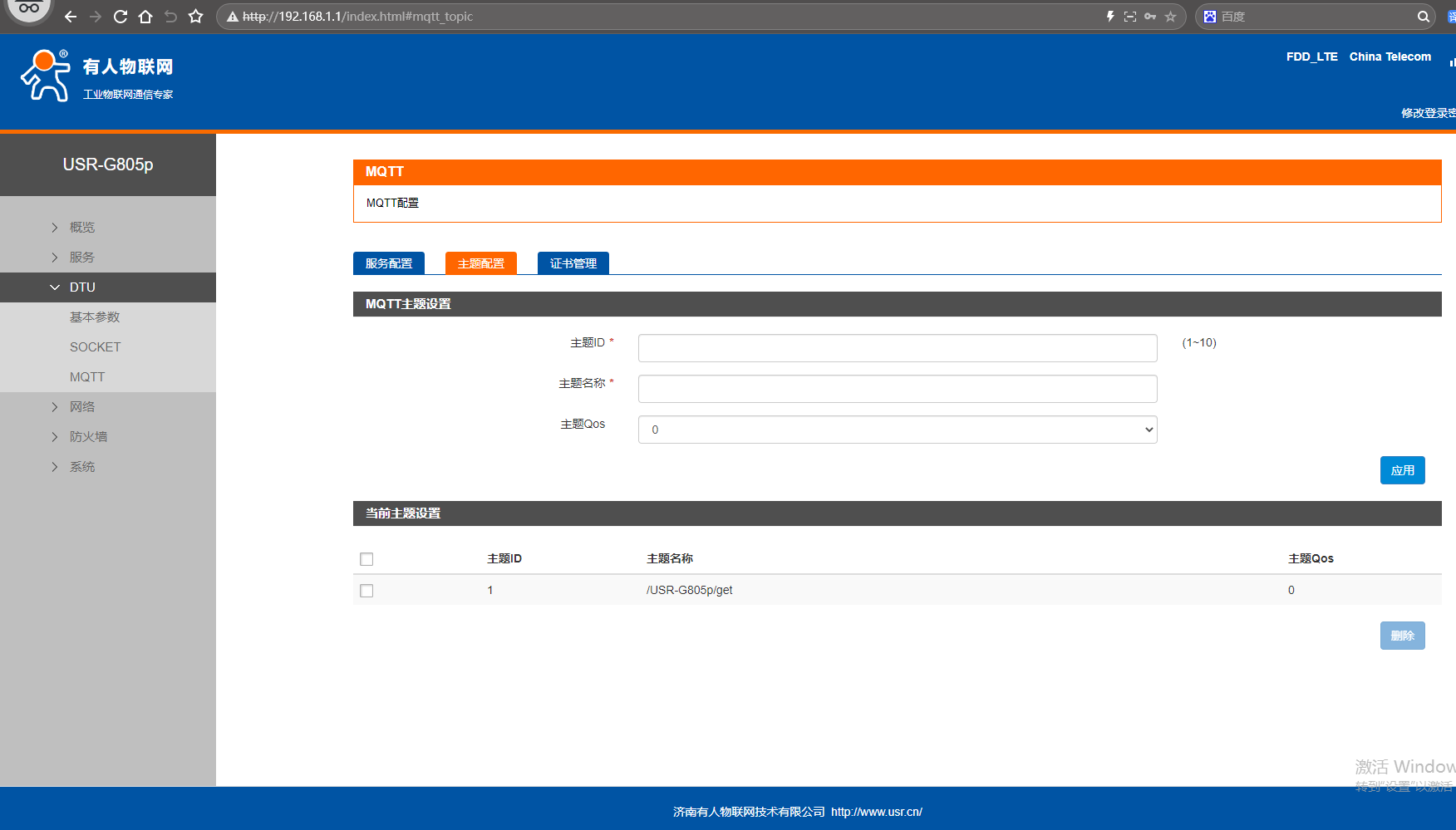

5、主題配置，添加普通訂閱主題

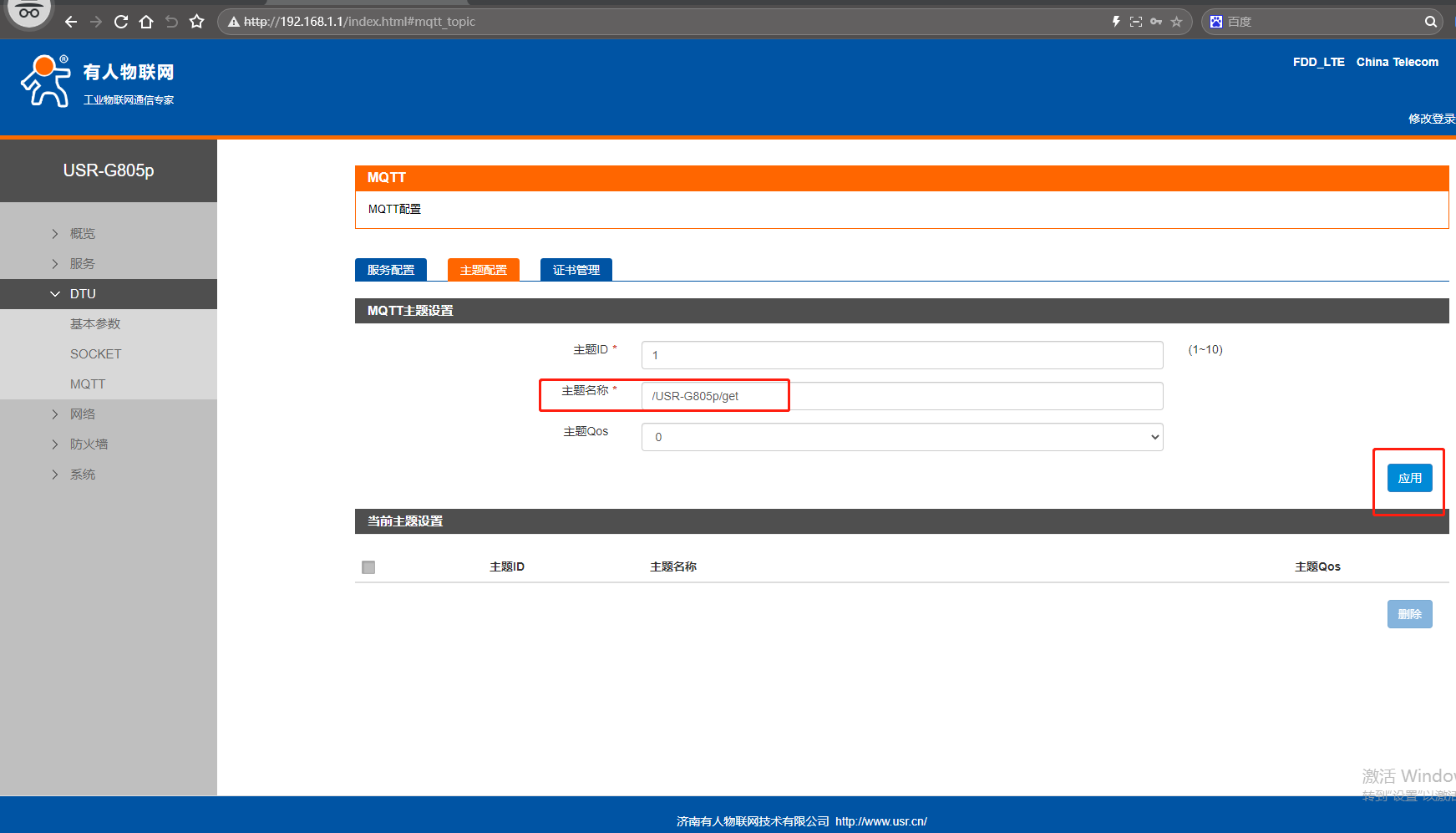

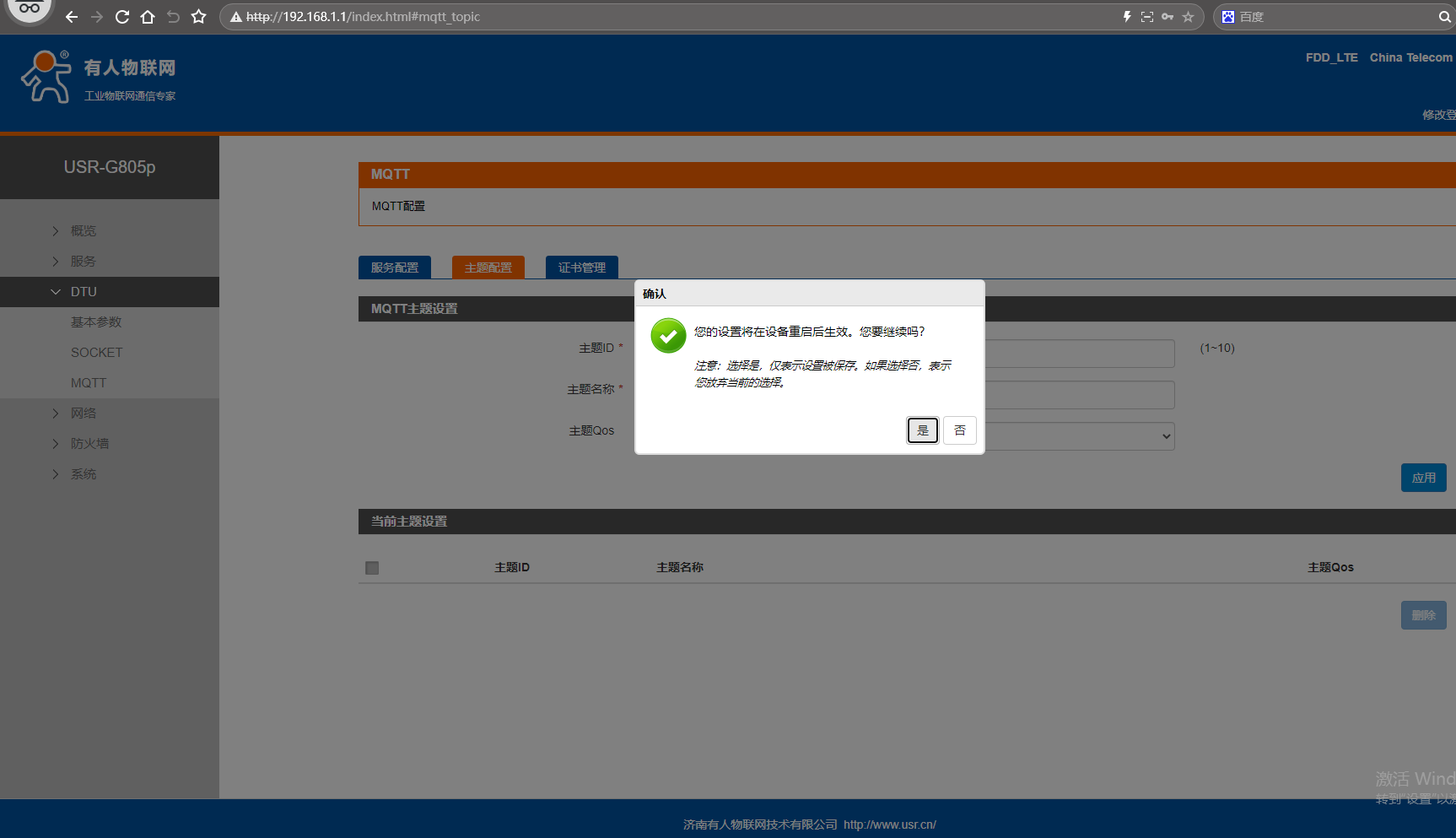

網頁點擊MQTT，點擊主題配置，主題ID設置1，主題名稱/USR-G805p/get,主題Qos填0。點擊應用。
6、網頁重啟

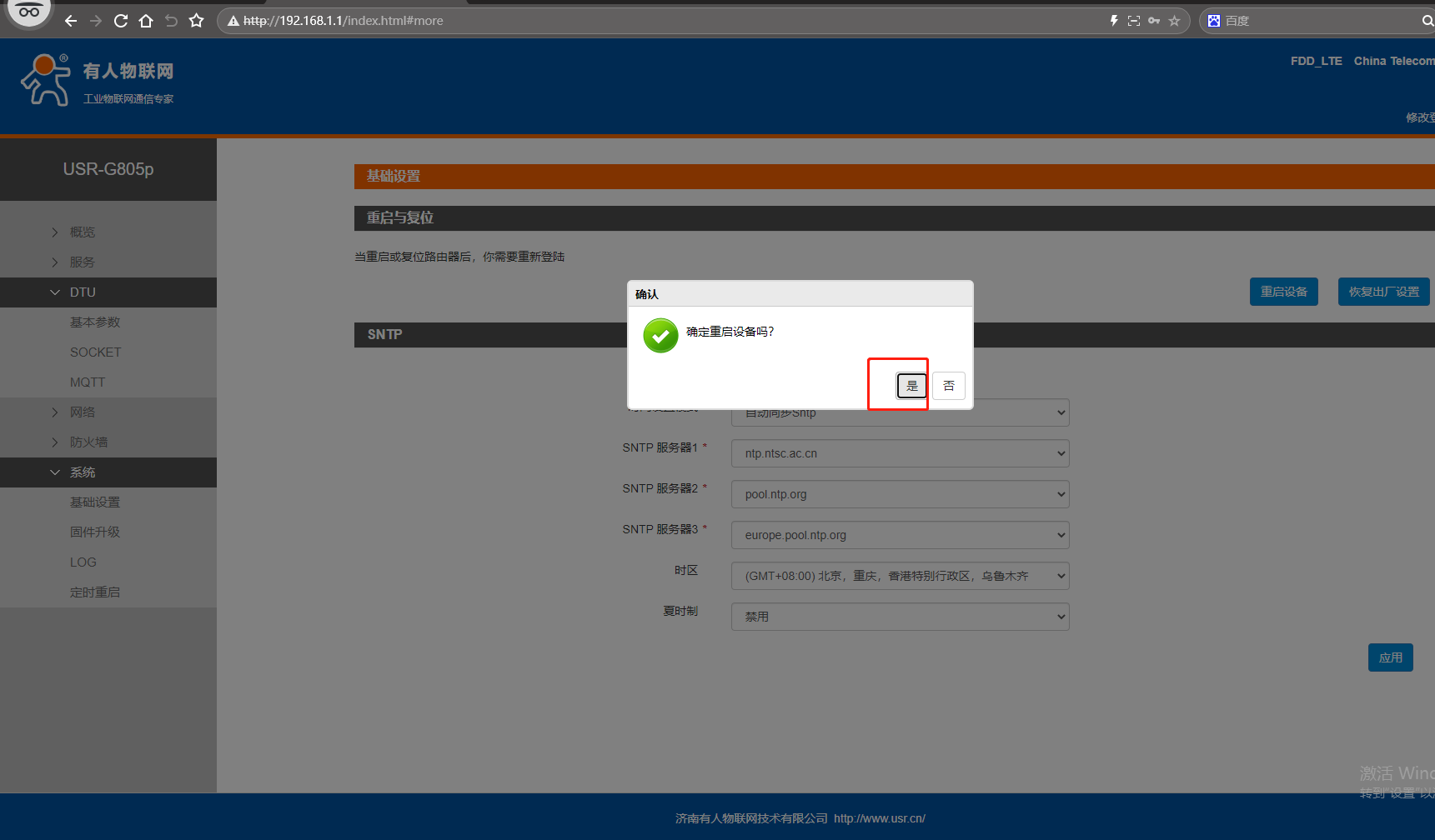

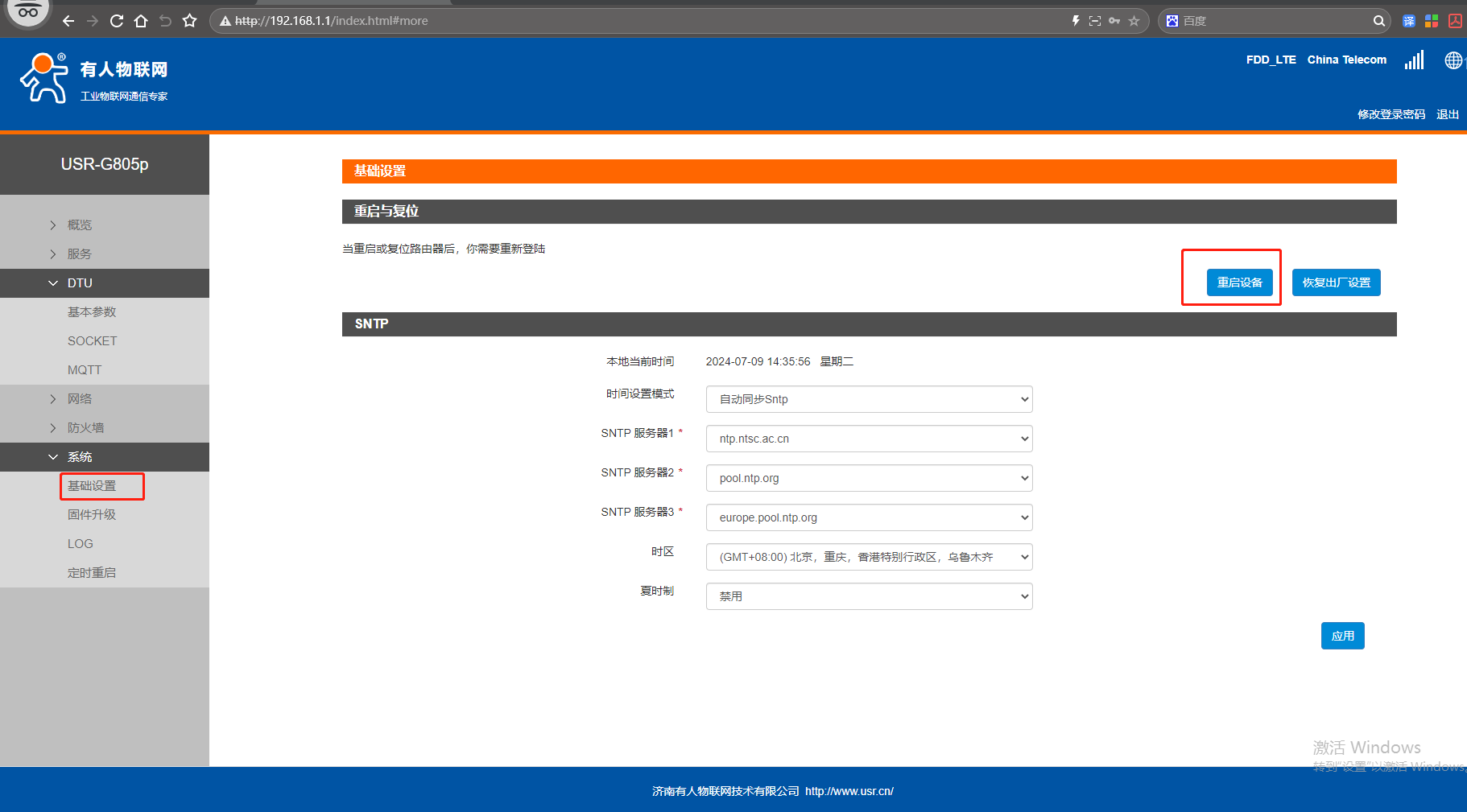

網頁點擊系統，點擊基礎設置，點擊重啟設備。
四、MQTTfx軟件設置

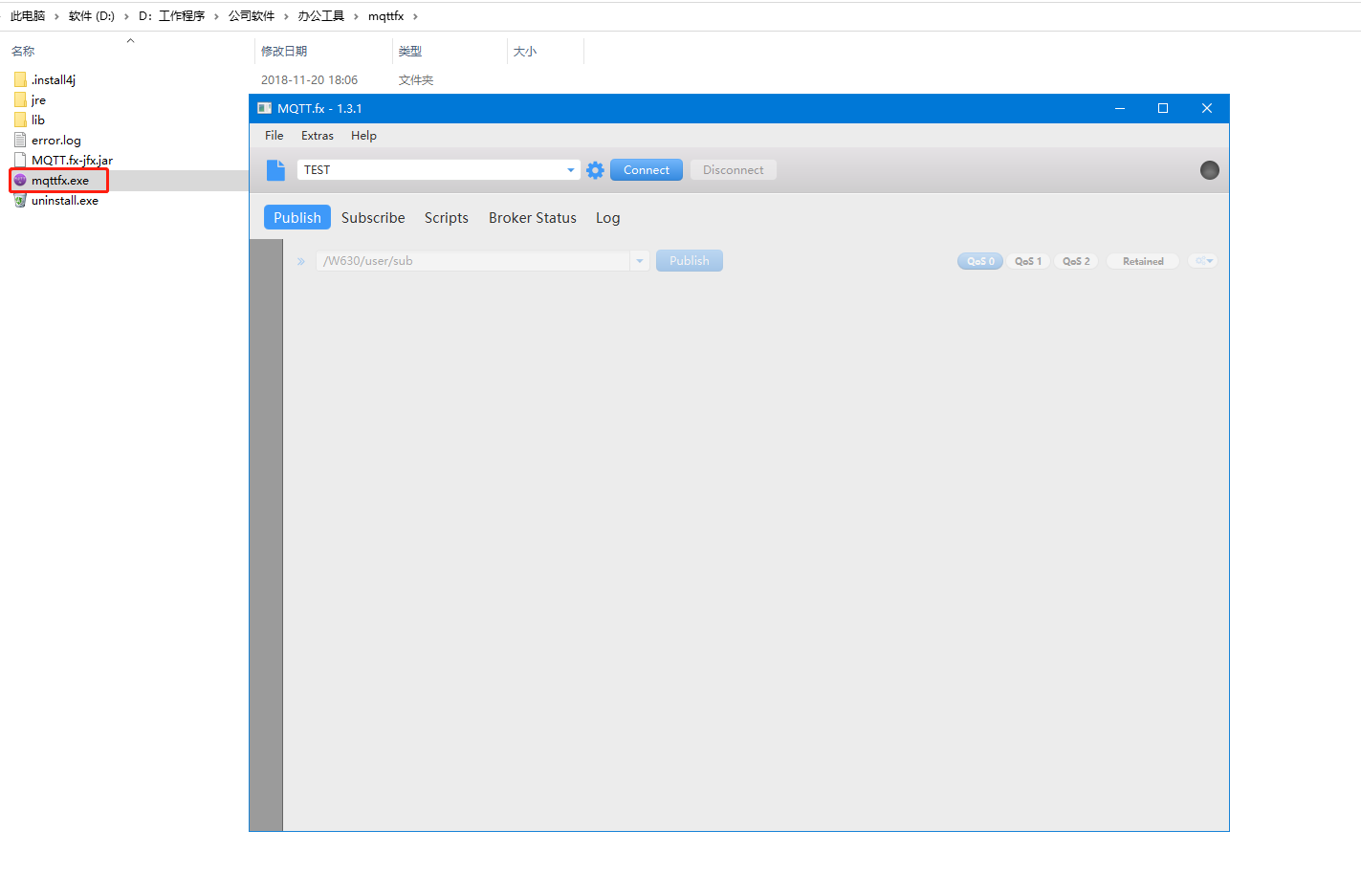

1、打開MQTT.fx軟件

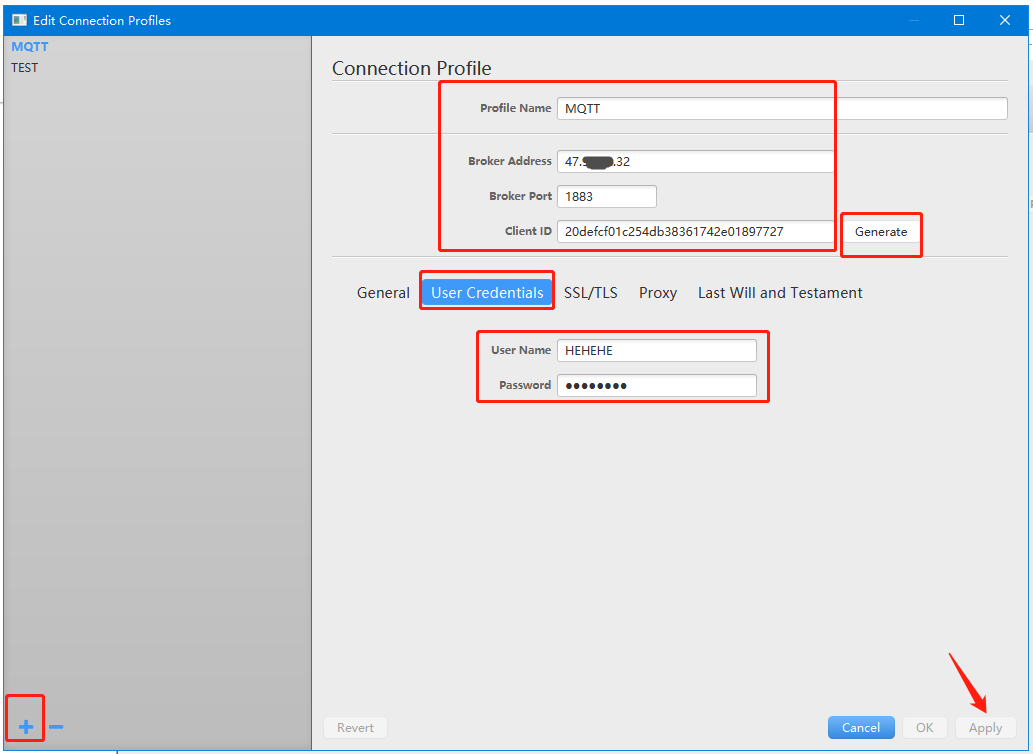

2、建一個新的配置文件做另一個MQTT客戶端
（1）配置文件名自定義用MQTT
（2）服務器地址填和USR-G805p連接的同一個MQTT服務器地址
（3）端口填MQTT服務器端口1883
（4）Client ID（客戶端ID）可以點擊后面的Generate自動創建，注意和USR-G805p的客戶端ID不要一樣，如果相同會沖突。
（5）點擊User Credentials，User NAME輸入MQTT服務器的用戶名，Password輸入MQTT服務器的密碼。
（6）所有參數設置完成之后，點擊Apply應用。

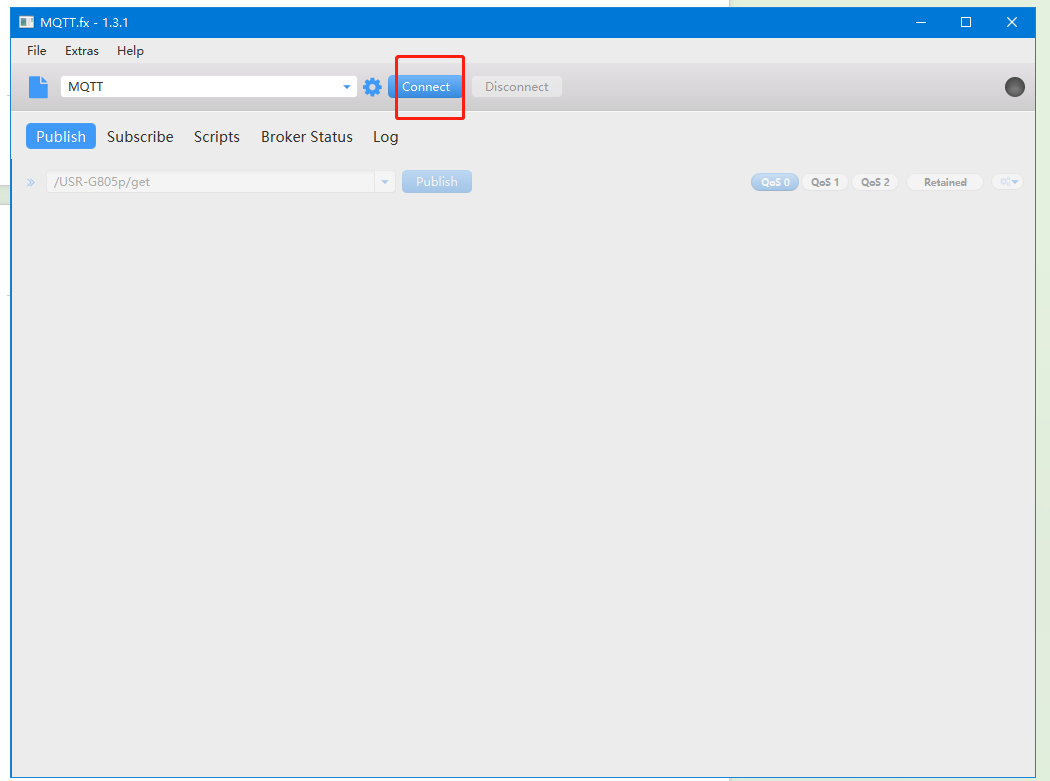

3、MQTT.fx軟件選擇新建的客戶端，點擊Connect連接

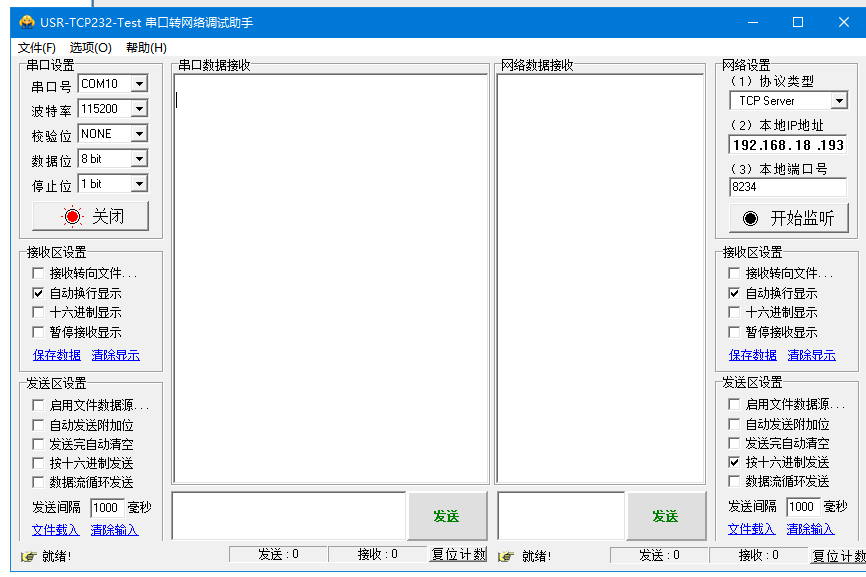

1、電腦安裝打開一個串口助手，串口參數設置和USR-G805p串口參數一致。
2、MQTT.fx軟件測試

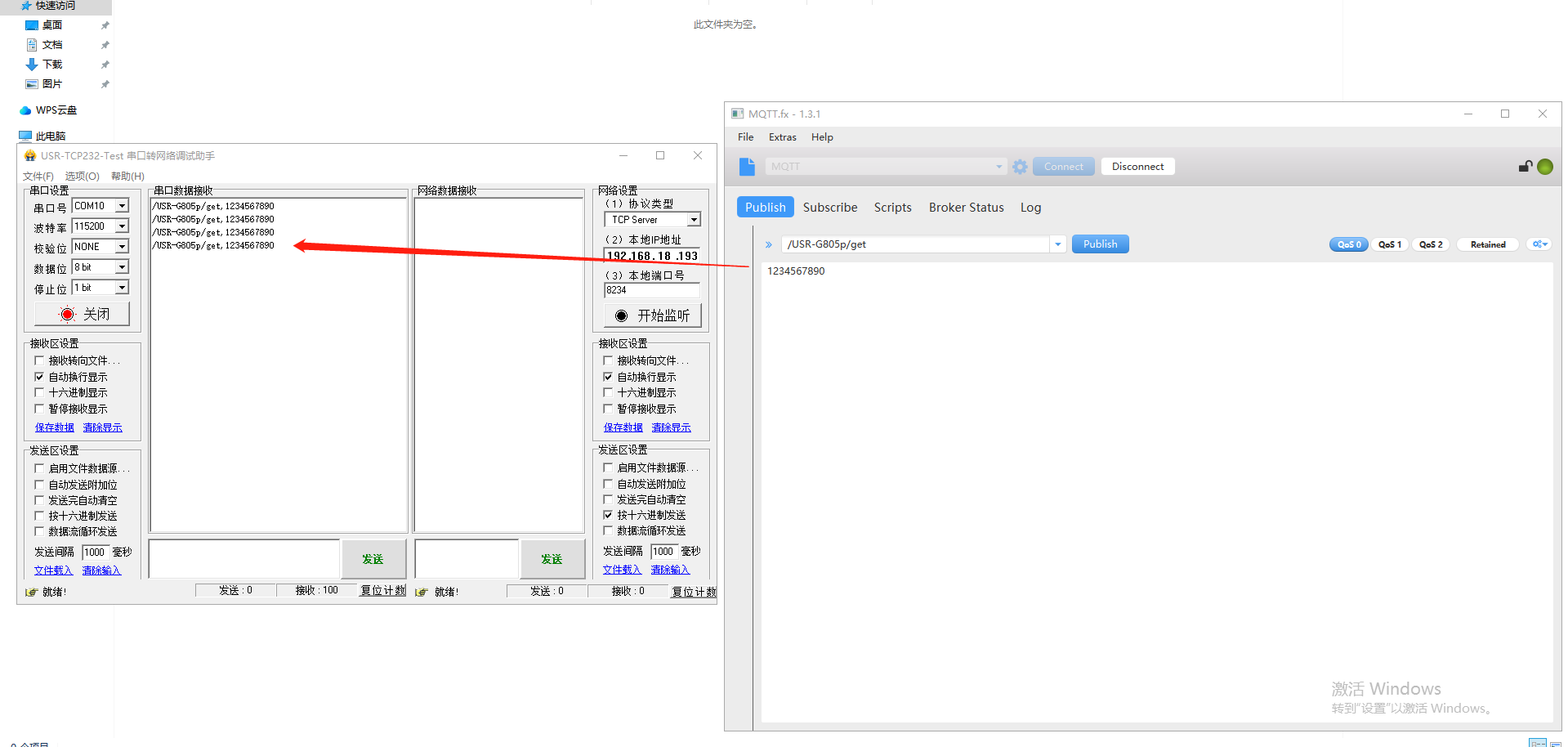

（1）MQTT.fx軟件點擊Publish，輸入/USR-G805p/get，輸入數據1234567890，點擊Publish，串口按照格式接收到MQTT.fx發送的數據/USR-G805p/get,1234567890。
備注：串口接收數據格式是格式化輸出。

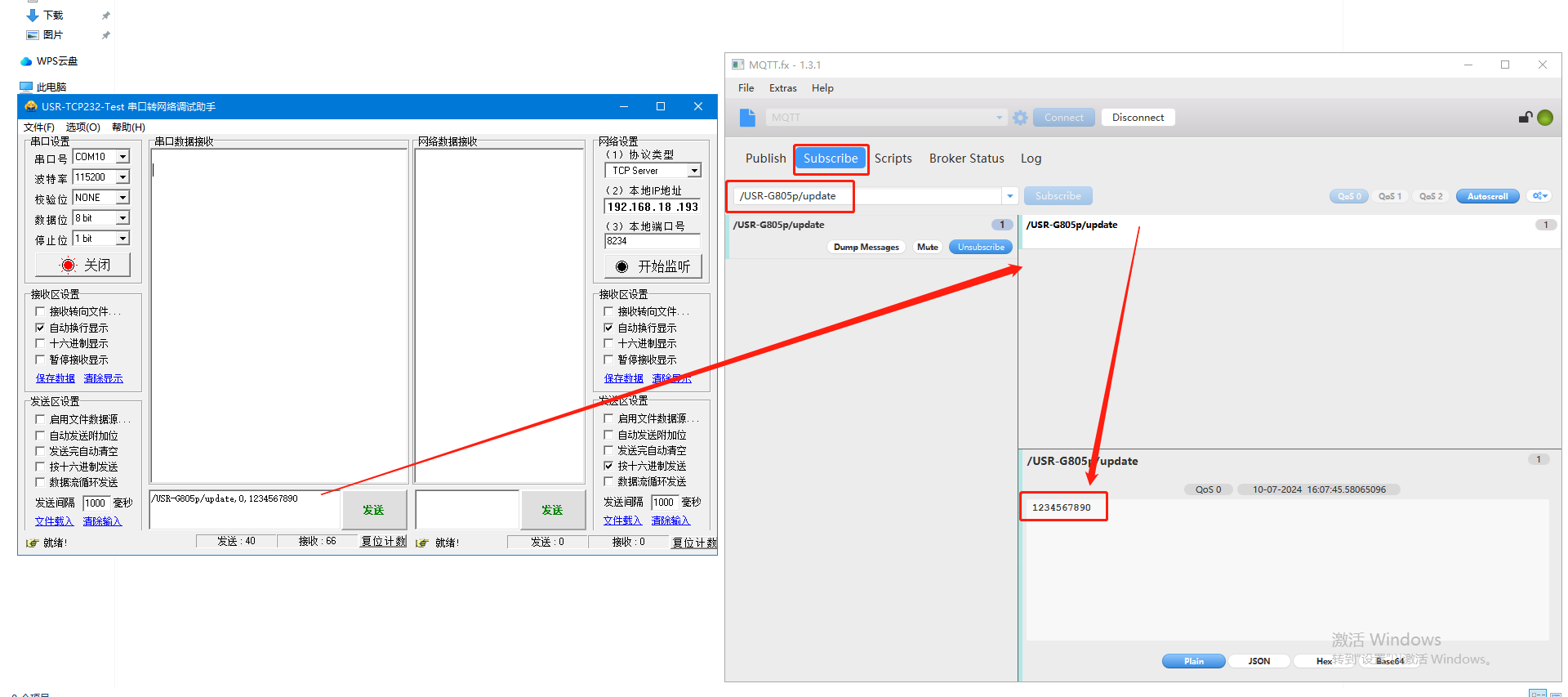

（2）MQTT.fx軟件點擊Subscribe，輸入/USR-G805p/update，點擊后面的Subscribe。串口助手按照格式發送數據，/USR-G805p/update,0,1234567890，MQTT.fx軟件接收到數據1234567890。
通過串口向發服務器更新設備狀態時，需遵循如下數據格式：
主題名(最多100字節) | , | 服務等級 | , | 數據 |
示例：/USR-G805p/update,0,1234567890
（注：“,”為英文輸入法下的格式）
編寫人：金志方 編寫日期：2024-07-10
審核人：金志方 審核日期：2024-07-10
訂正版本：V1.0 訂正內容：初稿
