測試說明：
本測試是模塊默認設置串口連接電腦與手機進行通訊。因為BLE100和BLE101的方案相同，只是體積大小不同，本案例以BLE100為例。
測試目的：
測試模塊的通信是否正常。
一、 要下載的軟件和說明書
說明書：http://m.0575400.com/Download/279.html
測試軟件：http://m.0575400.com/Download/27.html
Android手機APP：http://m.0575400.com/Download/285.html
IOS手機APP：http://m.0575400.com/Download/287.html
二、 設備默認參數
項目 |
內容 |
工作模式 |
從機模式 |
串口波特率 |
57600 |
串口參數 |
None/8/1 |
三、 測試
注：以下測試USR-BLE100模塊均在評估板上進行，評估板串口是RS232接口，電源為5-10V電源。
1. 硬件鏈接
通過串口線(或USB轉RS232串口線)將USR-BLE100(以下簡稱BLE100)評估板RS232接口與計算機相連接，接入5V電源適配器，給評估板供電。正常情況下：Power指示燈常亮，nLink指示燈閃爍。

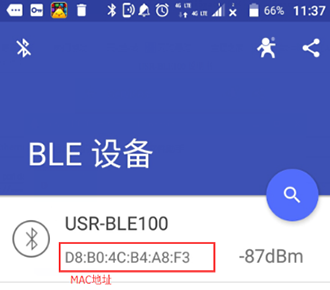

2. 開始手機的藍牙功能，打開手機上的低功耗藍牙調試助手app(該app適用于Android系統4.3及以上并且設備帶有BLE功能，IOS系統7.0及以上，設備iPhone4S及以上)搜索設備。

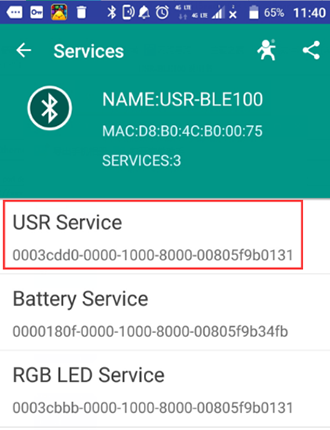

3. 點擊該設備與其建立連接，此時Link指示燈常亮。然后點擊“USR Service”

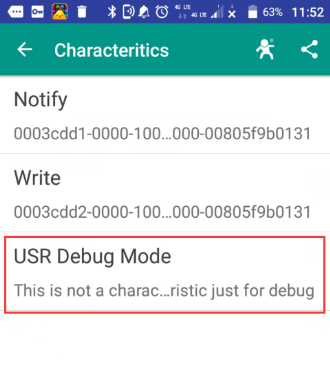

4. 點擊“USR Debug Mode”選項

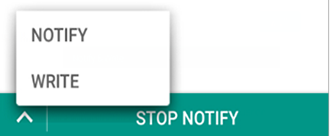

5. 點擊“NOTIFY”，選擇下圖中的“WRITE”。

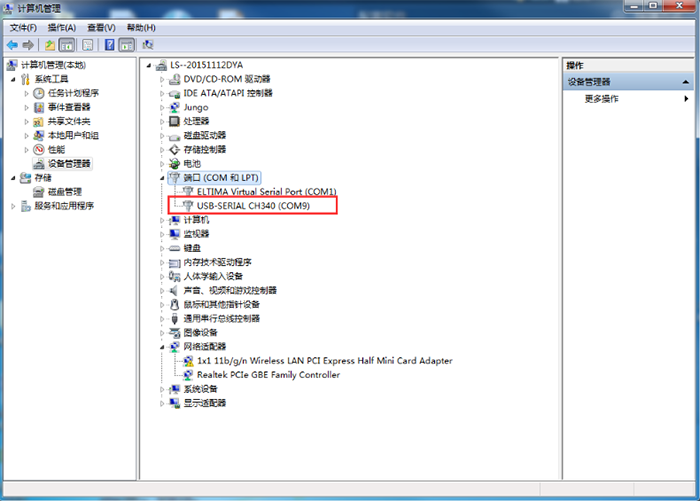

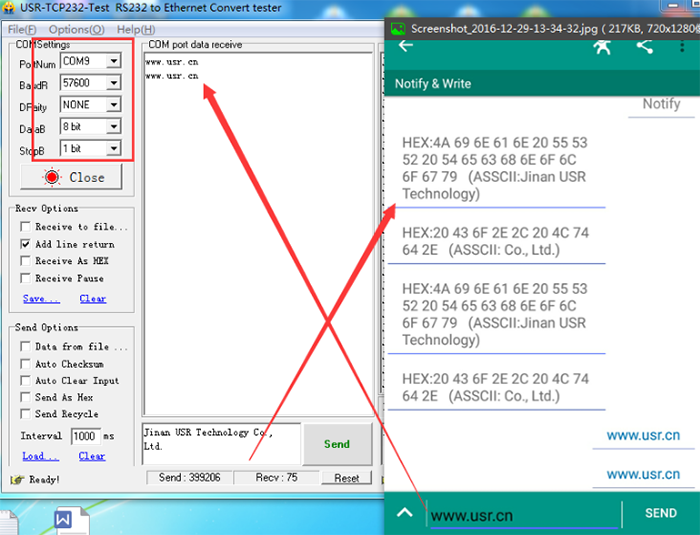

6. 在電腦上的設備管理器中查看端口信息，確定BLE100串口使用的串口號，如下圖所示電腦端口號為COM9. 打開USR_TCP232_TEST軟件將軟件串口設置中的串口號配置為COM9。
