1. 下載資料
說明書：http://m.0575400.com/Download/654.html
軟件設計手冊：http://m.0575400.com/Download/655.html
2. 測試

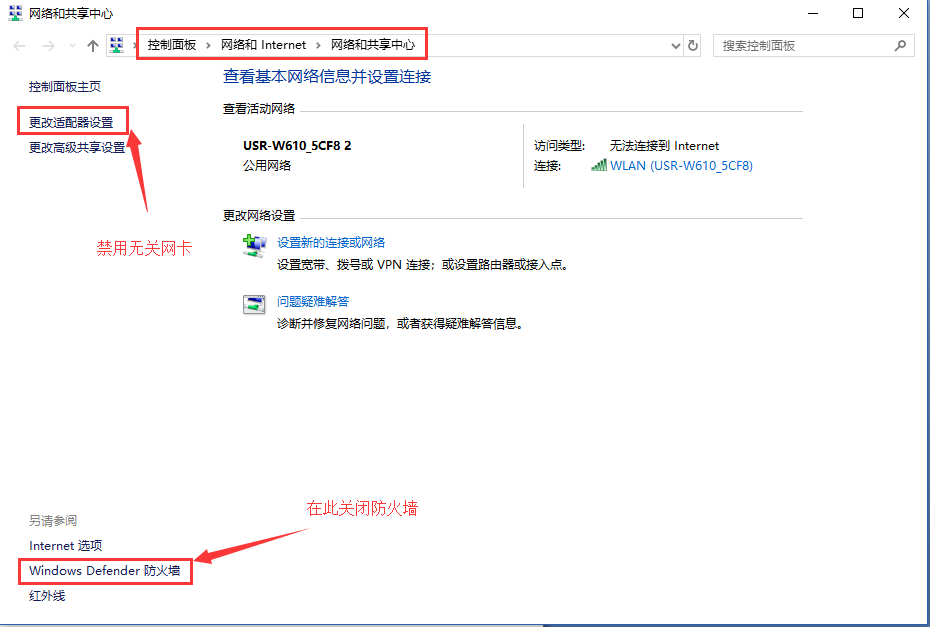

注意：在開始測試之前，一定要把電腦上的防火墻關閉，退出殺毒軟件；在適配器設置中禁用本地網卡、VPN、虛擬機以及其他的網絡設備。
1> 硬件連接：
USR-W630(以下簡稱W630)接上供電電源，此時Power指示燈亮起；將W630的串口通過串口線(或者USB轉232)接到電腦上，裝上wifi天線，模塊正常啟動后，work指示燈每2s閃亮一次。硬件連接如下圖所示：
2> 模塊出廠默認是AP模式，電腦連接W630的wifi信號,當有設備連到W630的wifi后，Link指示燈亮起。SSID后面跟了4個字符，是MAC地址的后4位，MAC地址可以在設備背面的標簽上看到。
3> W630出廠默認參數是：
|
項目 |
參數值 |
|
SSID |
USR-W630 |
|
加密方式 |
Open，none |
|
串口參數 |
57600,8,1,none,nfc |
|
網絡參數 |
TCPS,8899,10.10.100.254 |
|
自身IP |
10.10.100.254 |

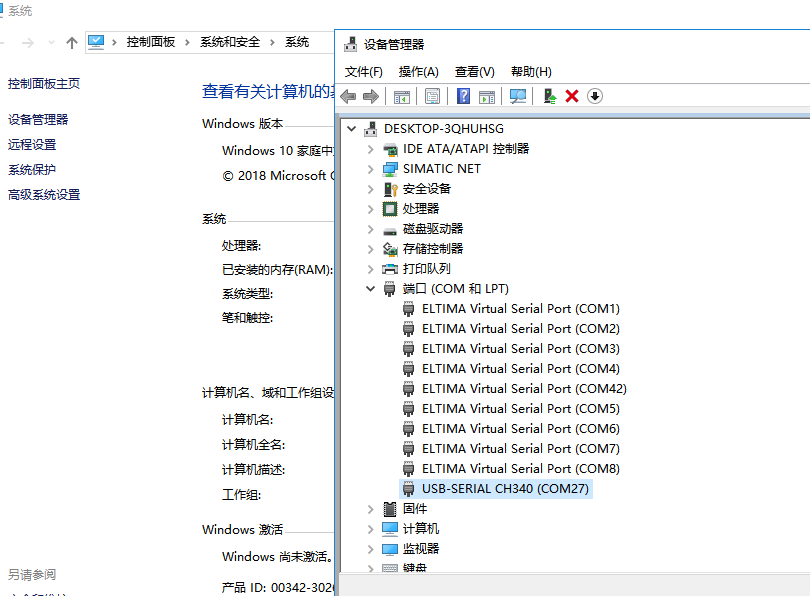

4> 用USB轉485，或者是USB轉232把設備的串口接到電腦上，查看W630在電腦上對應的COM號，在設備管理器中可以查看，這里是COM27
5> 打開串口轉網絡調試助手（簡稱小黃人）
下載地址：http://m.0575400.com/Download/27.html
串口設置端： 選COM27,設置115200,N,8,1，打開串口
網絡設置端：TCP client，服務器IP地址10.10.100.254，服務器端口號8899，連接

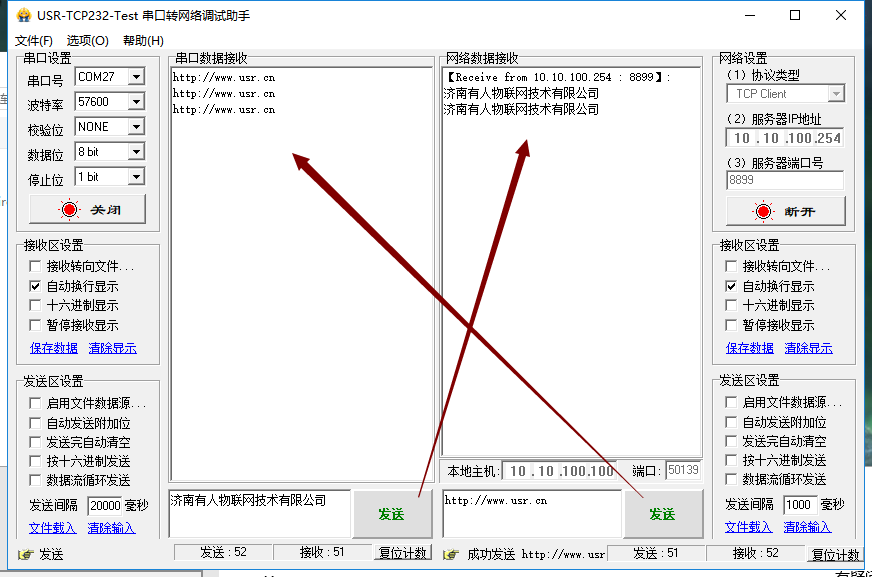

從下圖可以看出，串口和網絡端可以正常的雙向數據收發
基本測試完成
說明：因為W630網絡參數是TCP server，所以小黃人的網絡端設置成TCP client，服務器的IP地址是W630的IP地址，端口號是W610的本地端口號
3. W630配合虛擬串口進行數據傳輸（用虛擬串口測試，需要斷開上面小黃人的網絡連接）
虛擬串口下載：http://m.0575400.com/Download/31.html

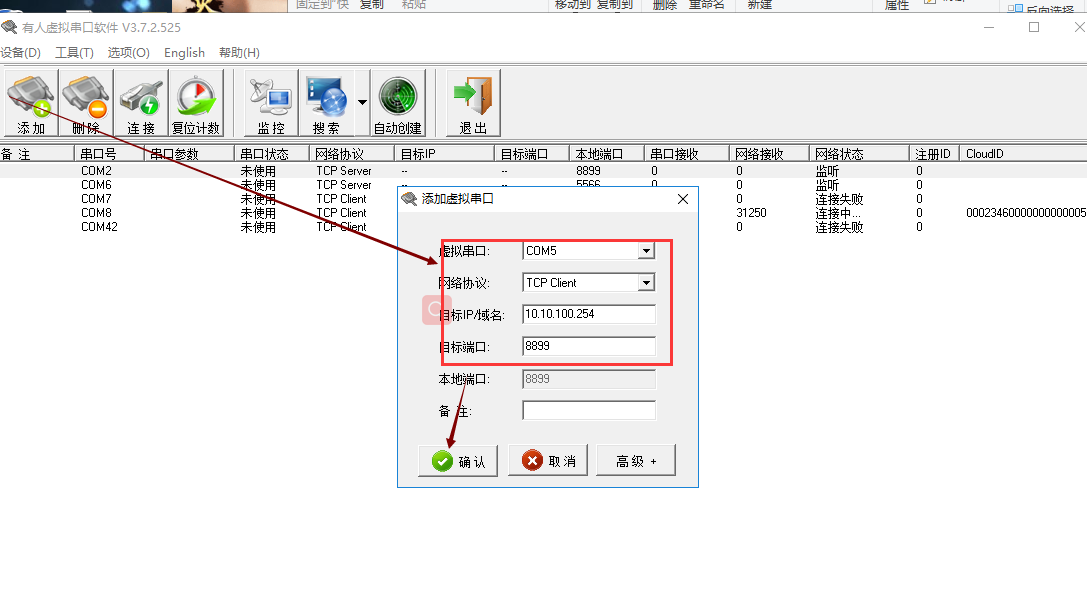

1>添加虛擬串口，網絡協議TCP client，服務器IP地址10.10.100.254，服務器端口號8899，確認
注意：虛擬串口的參數和上面小黃人的網絡端設置是一致的，所以虛擬串口和小黃人的網絡端不能同時使用，否則會出現沖突，導致數據不能正常傳輸

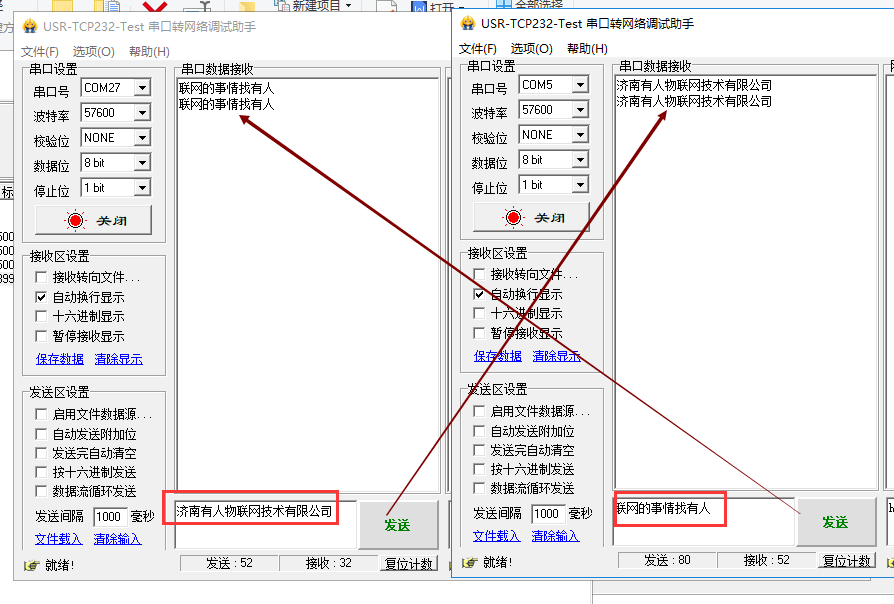

2> 打開兩個小黃人，或者其他的串口調試軟件也可以的
