在工業4.0的浪潮中，PLC（可編程邏輯控制器）作為工業自動化的“大腦”，長期主導著生產線的邏輯控制；而邊緣計算網關作為工業物聯網的“邊緣節點”，正通過數據預處理、實時決策和協議轉換，為傳統工業注入智能基因。兩者的連接，不僅是硬件與軟件的物理對接，更是“確定性控制”與“彈性智能”的深度融合——它打破了工業系統中“控制層”與“信息層”的壁壘，讓PLC從“孤島式運行”邁向“全局協同”，重新定義了工業生產的效率與靈活性。
本文將從連接的技術邏輯、典型場景、挑戰與解決方案三個維度，解析邊緣計算網關與PLC的連接方式，并結合USR-M300邊緣計算網關等實踐案例，探討其如何賦能智能制造、能源管理等關鍵領域。
PLC與邊緣計算網關的連接，核心目標是實現“控制數據上行”與“智能指令下行”的雙向閉環。傳統模式下，PLC通過工業總線（如Modbus、Profibus、EtherCAT）連接傳感器和執行器，完成邏輯控制；而邊緣計算網關的接入，則賦予了這一過程三大新能力：

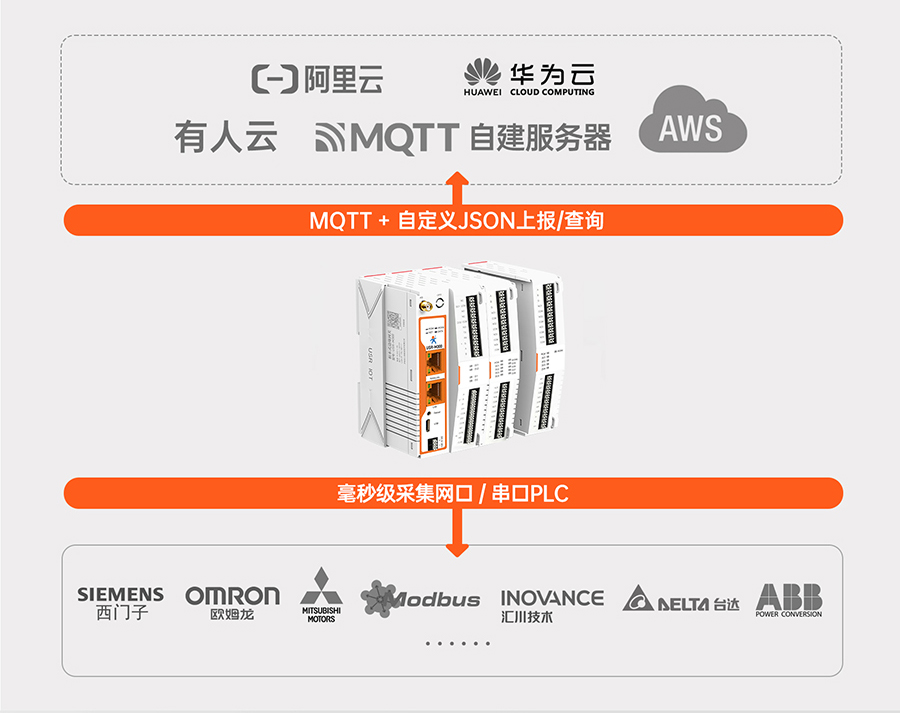

工業現場設備協議多樣（如PLC常用Modbus TCP、傳感器可能用CAN總線、攝像頭用RTSP），邊緣計算網關通過內置的協議解析庫，可將不同協議的數據統一轉換為標準格式（如JSON、MQTT），實現“多源異構數據”的匯聚。例如，USR-M300邊緣計算網關支持Modbus RTU/TCP、OPC UA、Profinet等30+種工業協議，可直接讀取西門子、三菱、歐姆龍等主流PLC的數據，無需額外協議轉換器。
PLC擅長毫秒級的確定性控制（如電機啟停、溫度調節），但缺乏復雜數據分析能力；邊緣計算網關則可部署輕量化AI模型（如異常檢測、預測性維護），對PLC采集的數據進行實時處理，并將結果反饋給PLC或上位系統。例如，在鋼鐵生產線中，邊緣計算網關通過分析軋機振動數據，提前預測軸承故障，并向PLC發送“降速運行”指令，避免非計劃停機。
3. 安全隔離：構建“控制-信息”雙平面架構
工業控制網絡對實時性和安全性要求極高，邊緣計算網關通過物理隔離+邏輯隔離技術，將PLC所在的控制網（OT網）與企業管理網（IT網）分離，防止外部攻擊直接滲透至控制層。同時，網關可對上行數據進行脫敏處理（如隱藏PLC內部變量地址），僅傳輸關鍵業務數據，降低敏感信息泄露風險。
PLC與邊緣計算網關的連接，需從硬件接口、通信協議、數據流三個層面協同設計，確保“低延遲、高可靠、易維護”。以下以USR-M300邊緣計算網關為例，解析典型連接方案：
以太網接口：主流連接方式，適用于PLC支持以太網通信的場景（如西門子S7-1200/1500系列）。USR-M300提供2個千兆以太網口，可同時連接PLC和上位機，實現“數據透傳”與“邊緣計算”并行。
串口（RS485/RS232）：適用于老舊PLC（如三菱FX系列）或短距離通信場景。USR-M300的RS485接口支持Modbus RTU協議，可直接讀取PLC寄存器數據，并通過內置的“串口轉TCP”功能，將數據轉發至云端。
無線通信（4G/Wi-Fi）：適用于移動設備或布線困難場景。例如，在AGV（自動導引車）中，USR-M300通過Wi-Fi連接PLC，實時傳輸位置、電量等數據，同時通過4G將數據同步至調度系統。
Modbus TCP/RTU：最常用的PLC通信協議，USR-M300支持作為Modbus Master（主站）讀取PLC數據，或作為Slave（從站）接收PLC指令。例如，在空壓機監控場景中，網關每500ms讀取一次PLC的壓力、溫度數據，并通過MQTT上傳至云平臺。
OPC UA：面向工業物聯網的標準化協議，支持跨平臺、跨語言的數據交互。USR-M300內置OPC UA Server，可將PLC數據封裝為標準節點，供MES、SCADA等系統直接調用，無需二次開發。
Profinet/EtherCAT：實時性要求高的協議（如運動控制場景），USR-M300可通過“協議透傳”模式，將PLC與驅動器之間的實時數據原樣轉發，確保控制周期≤1ms。
連接的核心目的是讓數據“流動”并產生價值。USR-M300提供可視化配置工具，用戶可通過拖拽方式定義數據流邏輯，例如：
數據采集：設置PLC寄存器地址、采集頻率（如每秒10次）、觸發條件（如變量變化超閾值）；
邊緣處理：部署Python腳本或預置算法（如FFT頻譜分析），對振動、電流等時序數據進行預處理；
指令下發：當邊緣分析結果觸發規則（如溫度>80℃）時，網關自動向PLC寫入控制指令（如關閉加熱器）；
數據存儲與轉發：將處理后的數據存儲至本地數據庫（如SQLite），或通過MQTT/HTTP上傳至云平臺，供BI系統分析。
PLC與邊緣計算網關的連接，正在重塑多個行業的生產模式。以下四大場景，展現了其從“設備層”到“系統層”的賦能路徑：
在汽車零部件加工線中，不同型號產品需頻繁切換工藝參數（如切割速度、夾具壓力）。傳統模式下，參數調整依賴人工操作PLC，耗時且易出錯。通過USR-M300邊緣計算網關，系統可自動識別產品型號（通過攝像頭或RFID），從MES系統下載對應工藝參數，并直接寫入PLC寄存器，實現“一鍵換型”。同時，網關實時采集設備OEE（綜合效率）數據，優化生產節拍，使某工廠的換型時間從30分鐘縮短至5分鐘。
在鋼鐵廠高爐控制中，煤氣流量、風溫等參數的微小波動會顯著影響能耗。USR-M300邊緣計算網關連接高爐PLC，實時采集200+個關鍵變量，并通過內置的“能耗預測模型”計算最優參數組合，向PLC發送調整指令。例如，某鋼廠通過該方案將高爐煤氣利用率提升2.3%，年節約成本超千萬元。
在風電場中，風機齒輪箱的故障會導致數百萬損失。USR-M300邊緣計算網關連接風機PLC，采集振動、溫度、油液等數據，并部署“振動頻譜分析”算法，實時檢測齒輪磨損、軸承故障等早期征兆。當故障概率超過閾值時，網關自動觸發PLC執行“降載運行”策略，同時向運維平臺發送工單。某風電場應用后，非計劃停機次數減少60%，維護成本降低40%。
在化工園區，反應釜的溫度、壓力控制需人工頻繁巡檢，存在安全風險。USR-M300邊緣計算網關連接反應釜PLC，實時監測關鍵參數，并通過5G網絡將數據傳輸至控制中心。當參數異常時，網關自動執行預設的“安全連鎖”邏輯（如關閉進料閥、啟動冷卻系統），同時推送報警信息至運維人員手機。某化工企業應用后，巡檢人員減少70%，安全事故率下降90%。
盡管PLC與邊緣計算網關的連接技術已趨成熟，但在實際部署中仍面臨三大挑戰，需通過技術優化與生態協作破解：
邊緣計算需在網關上運行算法，可能增加數據處理的延遲。解決方案包括：
輕量化AI模型：采用TinyML技術，將模型參數量壓縮至1MB以內，確保在USR-M300的ARM Cortex-A55芯片上實現毫秒級推理；
硬件加速：USR-M300內置NPU（神經網絡處理器），可加速FFT、卷積等運算，使振動分析延遲從100ms降至10ms；
確定性通信：通過TSN（時間敏感網絡）技術，為PLC與網關之間的數據傳輸分配固定時隙，確保控制指令按時送達。
工業控制網絡一旦被攻擊，可能導致生產癱瘓。USR-M300從三個層面強化安全：
傳輸安全：支持TLS/DTLS加密，防止數據在傳輸過程中被竊取或篡改；
訪問控制：通過白名單機制，限制僅授權IP可訪問網關管理界面；
固件安全：采用Secure Boot技術，確保網關啟動時僅加載經過簽名的固件，防止惡意代碼注入。
老舊PLC（如施耐德Quantum系列）可能使用私有協議或串口通信，增加連接難度。USR-M300通過兩種方式解決：
協議擴展：提供SDK供用戶開發自定義協議驅動，目前已支持超過200種工業設備；
中間件適配：與PLC廠商合作，預置主流型號的配置模板，用戶通過“拖拽式”界面即可完成連接，無需編程。
隨著工業物聯網向“全要素、全產業鏈、全價值鏈”連接演進，PLC與邊緣計算網關的連接將呈現三大趨勢：
未來，邊緣計算網關將不僅連接PLC，還連接數字孿生平臺，實現“物理世界-虛擬世界”的雙向映射。例如，USR-M300可采集PLC數據并驅動數字孿生模型，模擬不同工藝參數下的生產效果，為PLC提供最優控制策略。
邊緣計算網關將內置更強大的AI芯片（如英偉達Jetson系列），支持運行大語言模型（LLM），使PLC能“理解”自然語言指令。例如，操作人員可通過語音對網關說“將3號機床速度提高10%”，網關自動解析指令并修改PLC參數。
工業物聯網的碎片化特性要求連接方案具備開放性。USR-M300支持與AWS IoT、Azure IoT、阿里云等主流平臺對接，并提供開放的API接口，允許第三方開發者開發插件（如自定義數據處理算法、行業應用模板），加速連接方案的落地。
PLC與邊緣計算網關的連接，本質是“工業確定性”與“物聯網彈性”的基因重組——它讓PLC從“執行者”升級為“感知-決策-執行”一體化的智能體，讓工業生產從“經驗驅動”轉向“數據驅動”。而USR-M300等邊緣計算網關的出現，正以“低門檻、高兼容、強安全”的特性，推動這一變革從實驗室走向千行百業。
未來，隨著5G、AI、數字孿生等技術的持續滲透，PLC與邊緣計算網關的連接將不再局限于“設備層”，而是延伸至“產業鏈層”甚至“社會層”——想象一下，當全球數百萬臺PLC通過邊緣計算網關連接成一個“超級工業大腦”，人類將如何重新定義“制造”的邊界？這或許正是工業物聯網最激動人心的未來。
