6 LPCXpresso IDE 調試系統和技巧
6.1 調試系統
6.1.1 調試屬性未使能
LPCXpresso的所有屬性都是上下文相關的。如果屬性被禁止了，或者一些菜單和工具欄按鈕被禁止了，雙擊打開項目管理器中的.c文件進入。如果你正在編譯庫項目中的.c文件，調試特性也是被禁止的。
6.1.2 寄存器顯示錯誤或起始調試錯誤

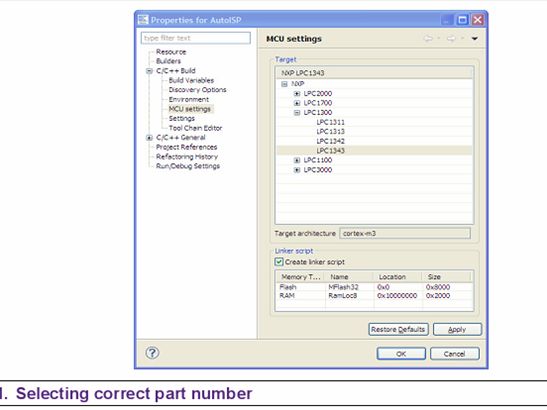

確認MCU型號是否正確。當前選擇的MCU型號在LPCXpresso界面窗口下面的狀態欄中顯示。通過按住鍵盤上的“Ctrl”鍵并點擊可以修改MCU型號。在彈出的對話框中選擇正確的MCU型號。如下圖所示。
6.1.3 優化 優化選項使能后，代碼將會被重新排序。也即意味著冗余的C代 碼行將會被重新整合。另外，初始化部分將會被放在程序最頂部，以使他們只被執行一次。這些改變會使用于調試的代碼變得混亂。你會看到一些異常情況：斷點只 能在第一次運行的時候有效，調試的時候程序走向指針指示的位置不正確等。最好的解決辦法是：在調試的時候，優化等級設置為O0。代碼優化能夠使代碼的大小和性能發生很大變化，用代碼優化來測試你最終的產品是個很好的辦法。6.1.4 顯示匯編指令單擊i->圖標，在當前指令周圍將會顯示反匯編觀察窗口。

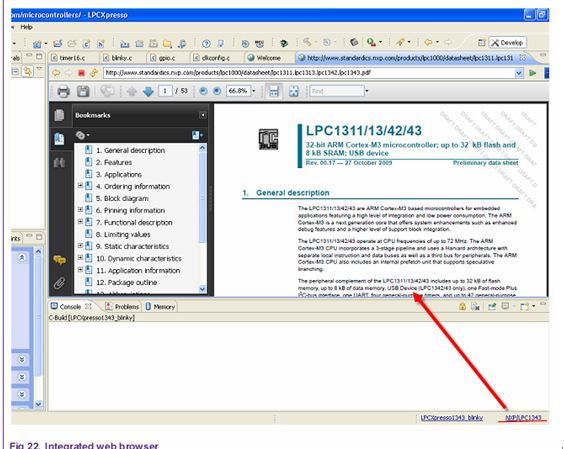

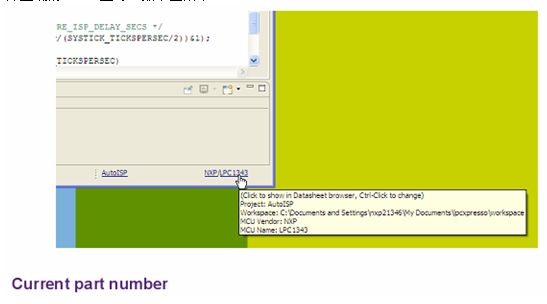

6.1.5 退出調試模式并停止調試 在調試窗口中的工具欄內點擊”Stop”按鈕（紅色方形按鈕），即可終止調試并退出調試模式。6.1.6 程序下載。要想獲得最好的編程和調試效果，計算機的操作系統應該是Vista 或者Windows 7，在Windows XP操作系統下，調試運行的速度明顯要慢一些。但是并不影響代碼的執行速度，只是軟件的響應速度等變慢了。同樣需要確認LPCXpresso開發板正確的直接連接到PC機上。通過hub、網關或USB分線器連接的效果不是很好。6.2 數據手冊閱覽器 LPCXpresso內置了一個集成網頁瀏覽器，在項目中直接點擊右下角的MCU型號，就可以查看該型號MCU的數據手冊。如下圖所示。

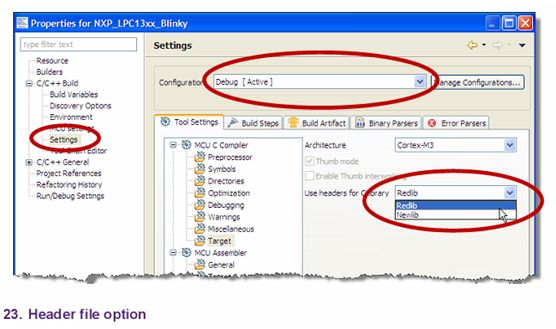

6.3 代碼長度6.3.1 格式輸出 當優化項目大小時，如果使用格式輸出，必須在項目屬性對話框中將Redlib選為標準庫。這個選項必須在兩個位置進行設置：頭文件、庫。最好也要在調試目標和發布目標這兩處進行設置。頭文件選項在左側的樹形文件列表的C/C++ Build文件夾中。需要確認工具設置標簽是否處于激活狀態，并且在右側的樹形文件列表中選擇MCU C Compiler下面的Target，在設置選框中選擇調試或者發布目標，在C庫頭文件下選擇Redlib，這個通常是默認設置。如下圖所示。

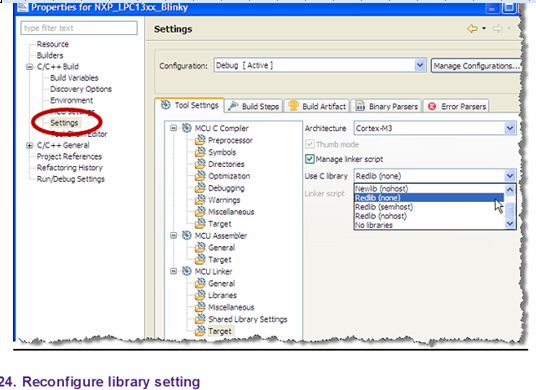

在相同的對話框中，選擇MCU Linker下面的Target選項，再次設置鏈接時的標準庫函數為Redlib。默認設置是Redlib（semihost），語序所有I/O通過LPCXpresso控制臺連接到PC。如下圖所示。
在Redlib中執行格式輸出是Newlib格式輸出的一半大小。如果不使用浮點格式字符串的話，可以在Redlib中使用更小的格式輸出庫。如果要選擇更小的庫，在編譯器（
）中定義符號
。為保存更大的空間，避免使用格式輸出或者任何C標準庫函數功能，并且選擇Redlib（none）。根據你的格式輸出設置和代碼，這樣能節省10-20K的flash存儲器。
6.3.2 優化
有話可以節省很多flash存儲器空間。像設置C標準庫一樣在相同的對話框中進行優化設置。在“Tool Settings”標簽中選擇“MCU C Compiler”選項，然后在該選項下選擇“Optimization（優化）”選項。高的優化水平會導致高的性能結果，但是也可能會導致代碼量的大幅度增加。最好的方式是：在調試時選擇-O0優化，在發布時選擇更高的優化選項?？梢栽囍x擇-Os –mword –relocations進行代碼的最大優化。使用GCC的時候，還有更多可用的優化選項，請訪問以下網址獲得更多信息：

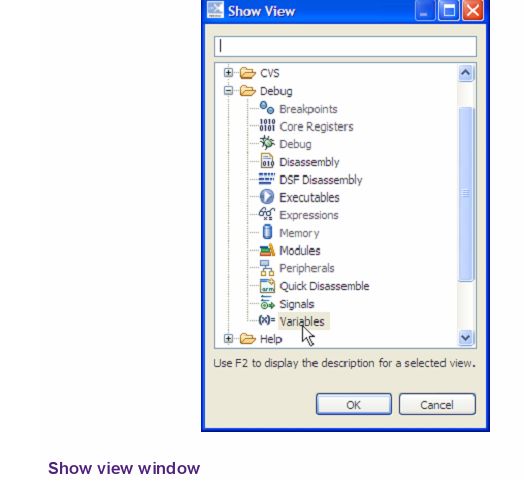

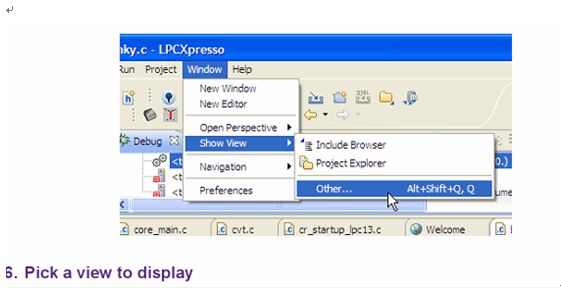

6.4 顯示隱藏窗口 觀察窗口在IDE環境中顯示各種各樣的信息，可以顯示源代碼、項目樹、調試窗口等。如果你不小心關閉了其中一些窗口，可以從Window菜單中選擇Showing View and Other，并從中選擇打開相應窗口。將會彈出一個對話框允許你選擇并顯示一個窗口。如下圖所示。

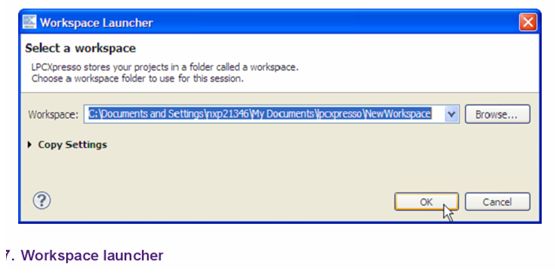

6.5 在新工作區創建一個‘skeleton’項目 LPCXpresso包含多種項目模板以幫助快速建立項目文件。6.5.1 創建一個新工作區 從“File”菜單中選擇“Switch Workspace”,然后選擇“Other…”。將會彈出一個“Workspace Launcher”對話框。輸入或者選擇一個新的路徑，在此將這個新工作區命名為“NewWorkspace”。如下圖所示。

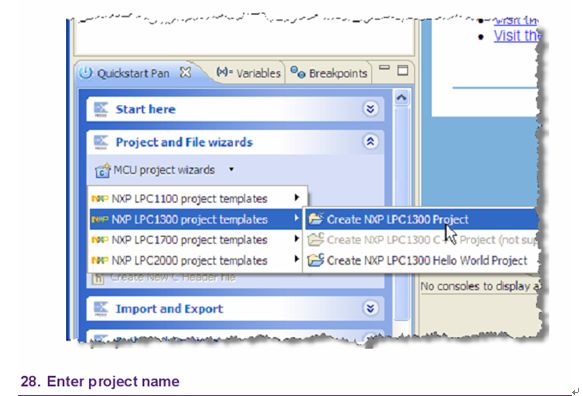

單擊“MCU project wizards”，并選擇“Creat NXP Project”
在彈出的對話框中輸入項目名字。將項目名字命名為“MyProject”，然后單擊“Next”。

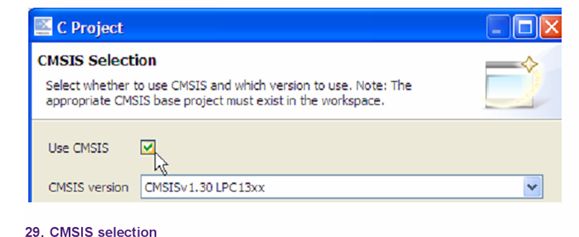

如果使用的是基于Cortex-based的部分，將會詢問是否使用CMSIS。CMSIS支持Cortex控制器的軟件接口標準。CMSIS定義了一個通用的訪問外設寄存器和定義中斷的方式。選中“Use CMSIS”復選框并單擊“Next”。如下圖所示。
接著彈出詢問“源文件信息”選項，輸入作者及版本等文本信息。

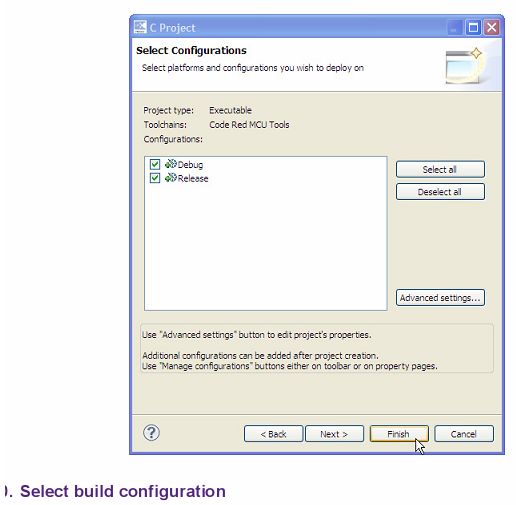

然后彈出一個選擇創建編譯設置對話框。選擇默認設置即可。如下圖所示。

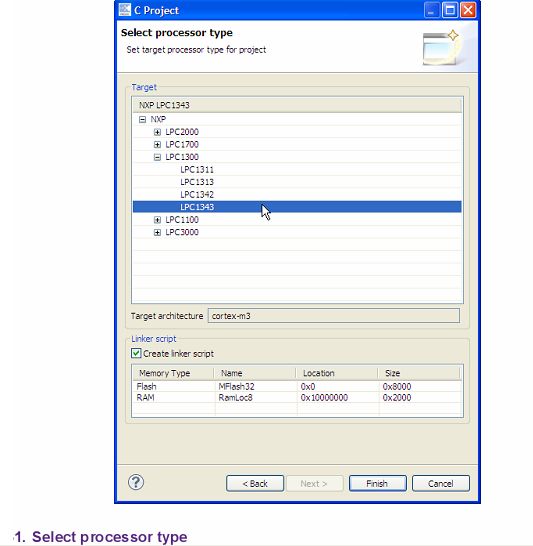

最后，彈出“SelcetProcessorType”對話框。在這里選擇MCU的型號。然后單擊“Finish”。至此完成了一個項目的創建。本項目中MCU型號是LPC1343。如下圖所示。
在編譯“skeleton”項目之前，還有最后一步工作。由于在這個例子中我們選擇了CMSIS，所以必須在本工作區中輸入CMSIS項目。再次點擊“Import Example Project”，找到“CMSIS<version/part>.zip”。將這個項目加入到工作區中，在快速啟動面板里單擊“Build all projects(Debug)”。

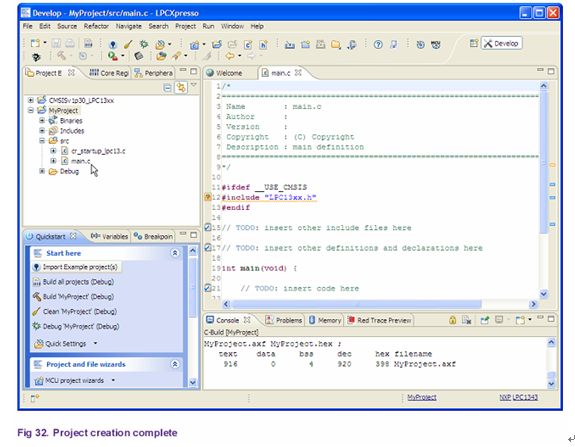

恭喜！你成功的建立了第一個項目！
LPCXpresso 目標板和LPC-LINK的原理圖如下所示（略）。LPCXpresso開發板與NXP芯片引腳兼容。LPCXpresso可以使用三種供電方式：mini-USB端口供電，3.3V電壓直接向板子供電，5V電源通過USB口供電。10芯mini JTAG電纜連接LPC-LINK和目標板，這個可以通過Digi-key購買。
尺寸：LPCXpresso LPC1343的外形尺寸是1.35*5.45英寸。包含兩排間距為900mil的焊孔。每一排包含27個間距為100mil的焊孔。
