NB-IoT Rel-13僅支持FDD幀結構類型，不支持TDD幀結構類型。
一個NB-IoT載波相當于LTE系統中的一個PRB占用的帶寬。在下行方向上，子載波間隔固定位15kHz，由12個連續的子載波組成。在時域上由7個正交頻分復用(Orthogonal Frequency Division Multiplexing，OFDM)符號組成0.5ms的時隙，這樣保證了和LTE系統的相容性，對于帶內部署方式至關重要。

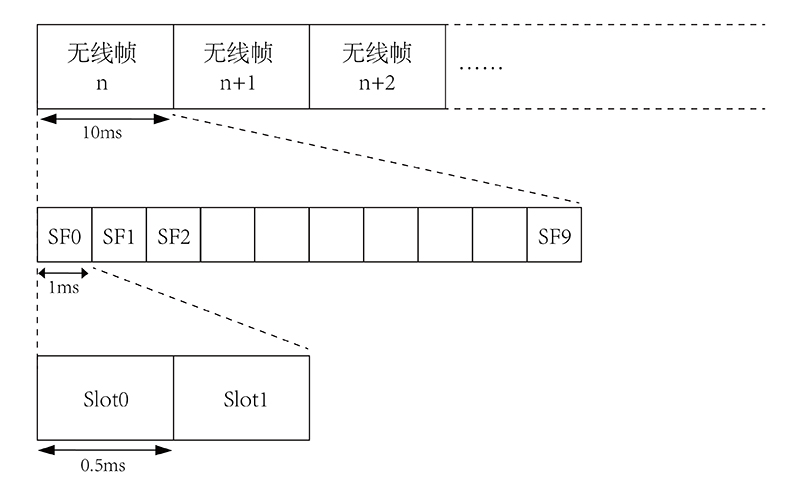

當子載波間隔為15kHz時，NB-IoT的下行和上行都支持E-UTRAN無線幀結構1(FS1)。幀結構如圖：
其中，每個時隙(Slot)0.5ms，2個時隙組成1個ms的子幀(Sub-Frame)，10個子幀組成1個10ms的無線幀(Radio Frame)。因此，1個無線幀包含20個時隙。

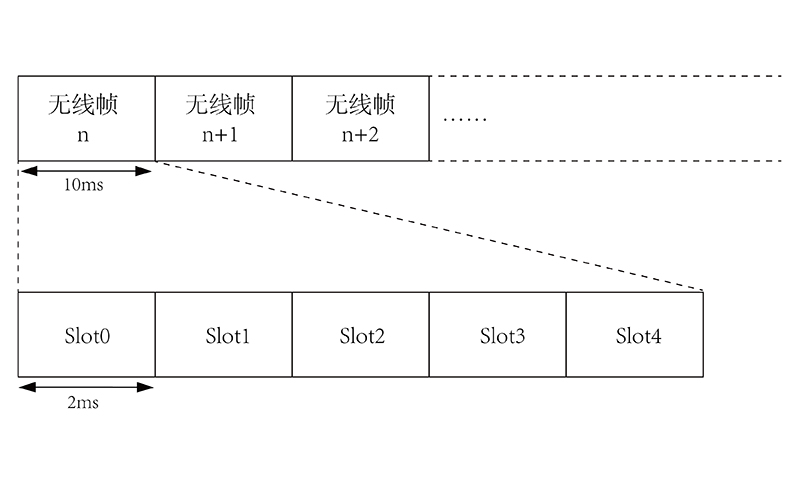

當子載波間隔為3.75kHz時，NB-IoT的上行通道定義了一種新的幀結構，每個間隙(Slot)2ms，5個時隙組成一個10ms的無線幀，如圖：
