藍牙模塊是什么？
藍牙模塊英文名：Bluetooth module，是指集成藍牙功能的芯片基本電路集合，用于短距離2.4G的無線通訊模塊。對于最終用戶來說，藍牙模塊是半成品，通過在模塊的基礎上功能再開發、封裝外殼等工序，實現能夠利用藍牙通訊的最終產品。
藍牙模塊細分為多種類型，不同類型的價格、定位、功能各有不同，通過下文介紹選擇適合自己的藍牙模塊。

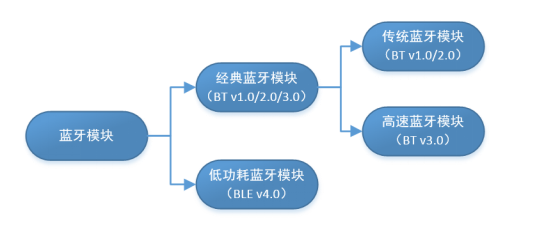

藍牙模塊的分類
按照應用和支持協議劃分主要分為兩種：
- 經典藍牙模塊（BT）：泛指支持藍牙協議在4.0以下的模塊，一般用于數據量比較大的傳輸，如：語音、音樂、較高數據量傳輸?shù)取＝?jīng)典藍牙模塊可再細分為：傳統藍牙模塊和高速藍牙模塊。傳統藍牙模塊在2004年推出，主要代表是支持藍牙2.1協議的模塊，在智能手機爆發的時期得到廣泛支持。高速藍牙模塊在2009年推出，速率提高到約24Mbps，是傳統藍牙模塊的八倍，可以輕松用于錄像機至高清電視、PC至PMP、UMPC至打印機之間的資料傳輸。
- 低功耗藍牙模塊（BLE）：是指支持藍牙協議4.0或更高的模塊，也稱為BLE模塊（Bluetooth Low Energy Module），最大的特點是成本和功耗的降低，應用于實時性要求比較高，但是數據速率比較低的產品，如：遙控類的（鼠標、鍵盤）、傳感設備的數據發送（心跳帶、血壓計、溫度傳感器）等。
BT和BLE的對比分析：
| 技術規范 |
經典藍牙（BT） |
低功耗藍牙（BLE） |
| 無線電頻率 |
2.4GHz |
2.4GHz |
| 距離 |
10米 |
最大100米 |
| 發送數據所需時間 |
100ms |
<3ms |
| 響應延時 |
約100ms |
6ms |
| 安全性 |
64/128-bit及用戶自定義的應用層 |
128-bit AES及用戶自定義的應用層 |
| 能耗 |
100%（ref） |
1%-50% |
| 空中傳輸數據速率 |
1-3Mb/s |
1Mb/s |
| 主要用途 |
手機、游戲機、耳機、立體聲音頻數據流、汽車、PC等 |
手機、游戲機、PC、表、體育健身、醫療保健、智能穿戴設備、汽車、家用電子等 |
按照協議的支持分為：
- 單模藍牙模塊：是指支持藍牙某一種協議的模塊；
- 雙模藍牙模塊：是指同時支持經典藍牙（BT）和低功耗藍牙（BLE）協議的模塊；
按照應用分為：
- 藍牙數據模塊：一般多使用BLE低功耗藍牙模塊，擁有極低的運行和待機功耗，使用一粒紐扣電池甚至可連續工作數年之久；
- 藍牙音頻模塊：音頻需要大碼流的數據傳輸更適合使用BT經典藍牙模塊；
按照溫度等級分為：
- 工業級：溫度范圍-40℃～85℃，能夠在室外、干擾大等惡劣環境下正常運行，一般價格稍高；
- 商業級：溫度范圍為0℃～70℃，應用在普通民用產品中，一般價格偏低；
藍牙模塊的生產廠家
有人物聯網是工業級、BLE低功耗、藍牙數據模塊的生產廠家。采用進口芯片，模塊均經過高低溫長期測試，包含兩款模塊：USR-BLE100、USR-BLE101。兩款模塊功能相同，均支持藍牙v4.1協議（兼容v4.0），通訊距離可達80米（空曠視距），主要區別在尺寸和價格方面。
BLE藍牙模塊的選型及價格
BLE藍牙模塊的功能特點
這里主要講“有人”的BLE藍牙模塊的功能特點：
- 數據透?jìng)?/strong>：TTL串口與藍牙數據雙向透明傳輸；
- 主從一體：藍牙模塊既可以做主機，也可以做從機；
- 低功耗：BLE的主要特征之一，1.3uA低功耗廣播模式，150nA休眠模式；
- 電量檢測：鏈接模塊的另一端（如：手機、手持設備）通過藍牙查看電池電量；
- 遠距離傳輸：有人的藍牙模塊通訊距離可達80米！
- 工業級：適應溫度范圍達-40~85℃；
- 加密傳輸：內置PC1加密算法，數據即使被截獲也無法破譯；
- 超小體積：食指指甲般大小；
- 多種配置方式：支持MCU串口和藍牙端設置；
- Mesh自組網：類似zigbee自組網一樣的功能；
- 一對多廣播：廣播模式支持對附近的設備一對多廣播發送數據；
- 支持iBeacon協議：廣泛應用在：室內定位、近場信息推送、身份識別、微信搖一搖、藍牙防丟器等；
- 寬電壓范圍：支持1.9V~5.5V單電源供電，即使電池電壓衰減到2V也可以繼續使用！
BLE藍牙模塊應用領域
- 醫療領域：心跳帶、血壓計等；
- 定位應用：室內定位、井下定位；
- 手持POS系統：手持機掃描信息、POS機刷卡信息、手機提交的信息無線傳輸給終端；
- 近距離數據采集：無線抄表、無線遙測、傳感器無線狀態采集；
- 數據傳輸：打印機、充電樁、鼠標、鍵盤、藍牙調光、智能家居室內控制、工業上無線控制等；
