USR-W610 MQTT功能通訊示例
備注：僅USR-W610固件版本V8.03T.14及以上支持MQTT功能。
一、資料下載
USR-W610軟件設計手冊：http://m.0575400.com/Download/577.html
USR-W610 設置軟件：http://m.0575400.com/Download/707.html
請百度網上去下載MQTTfx軟件。
二、硬件連接
1、需要準備的物品：
USR-W610 1個
12V電源適配器 1個
筆記本電腦 1臺
USR-RS485串口線 1條

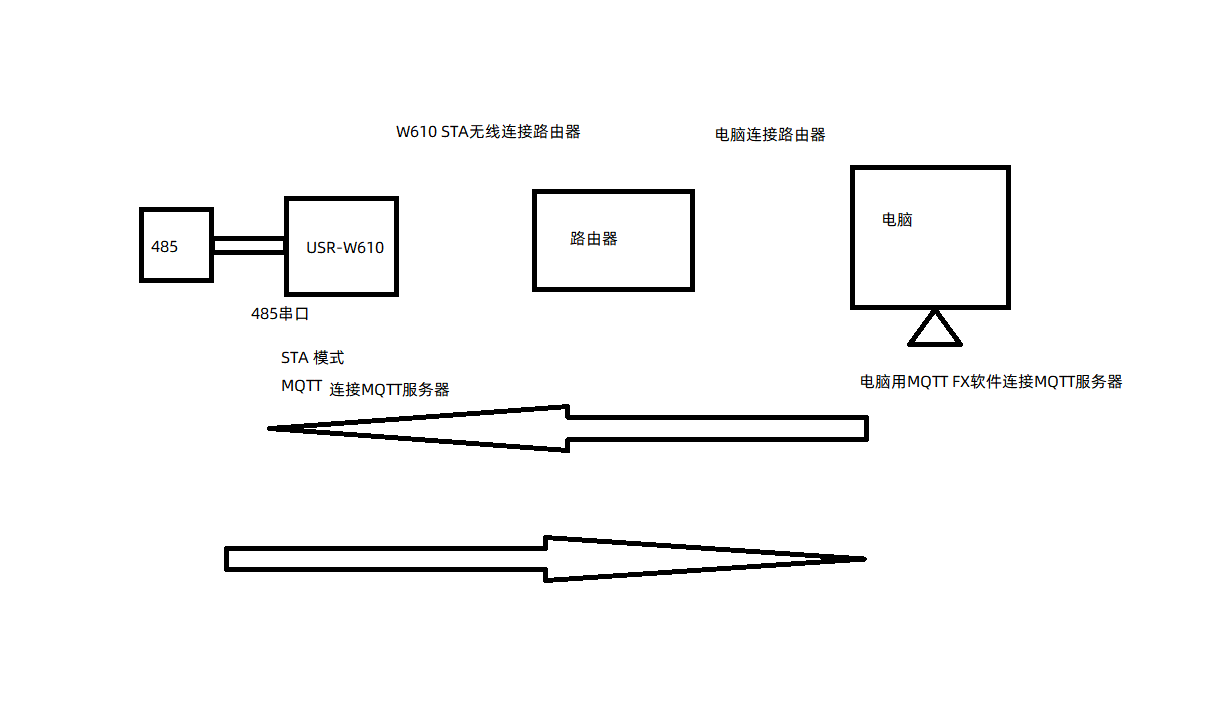

2、硬件連接：
USR-W610 接好WiFi天線，485串口接USB-RS485串口線接電腦。使用電源適配給USR-W610上電。

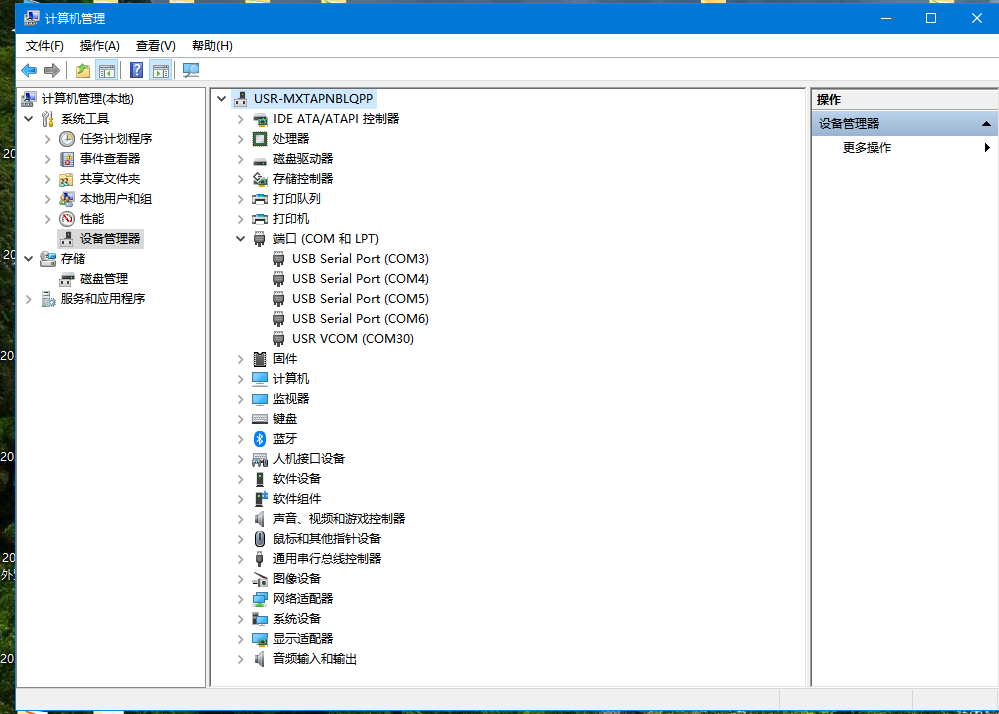

設備管理器查看COM口號。
三、登錄USR-W610內置網頁

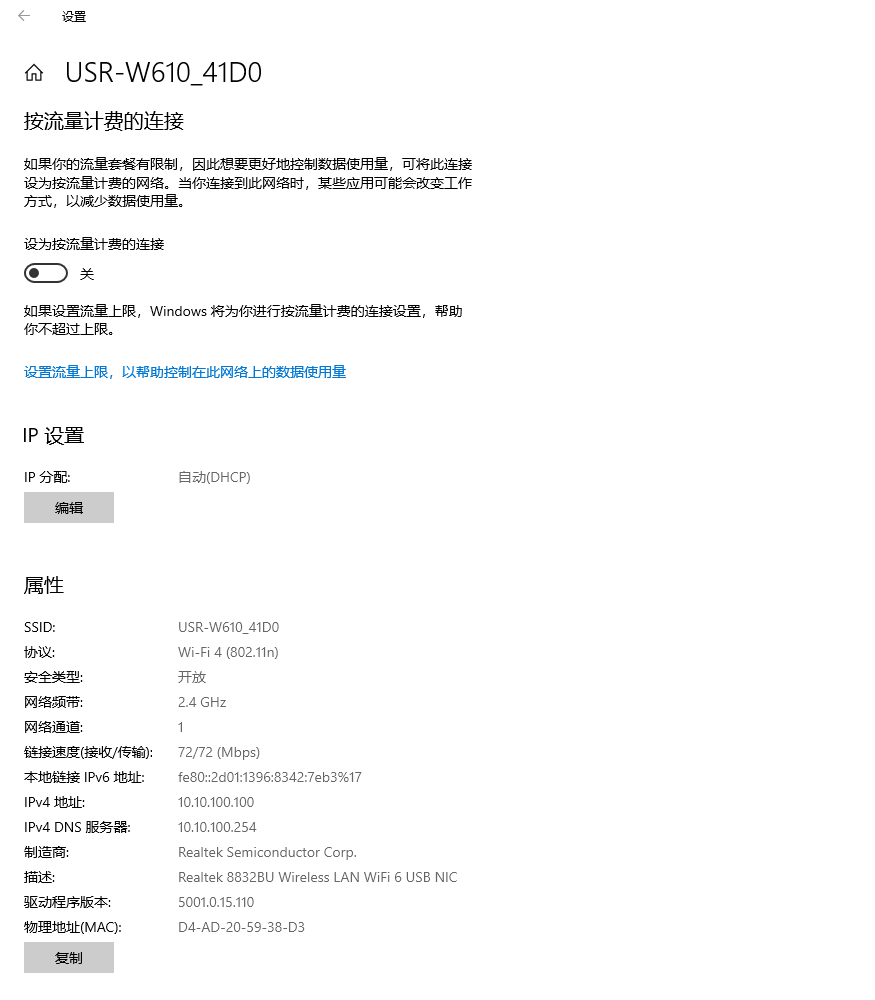

1、連接WiFi無線：
USR-W610默認是AP模式，電腦連接USR-W610的wifi。
USR-W610反面貼膜，MAC后四位，是wifi的后四位。默認沒有wifi密碼。

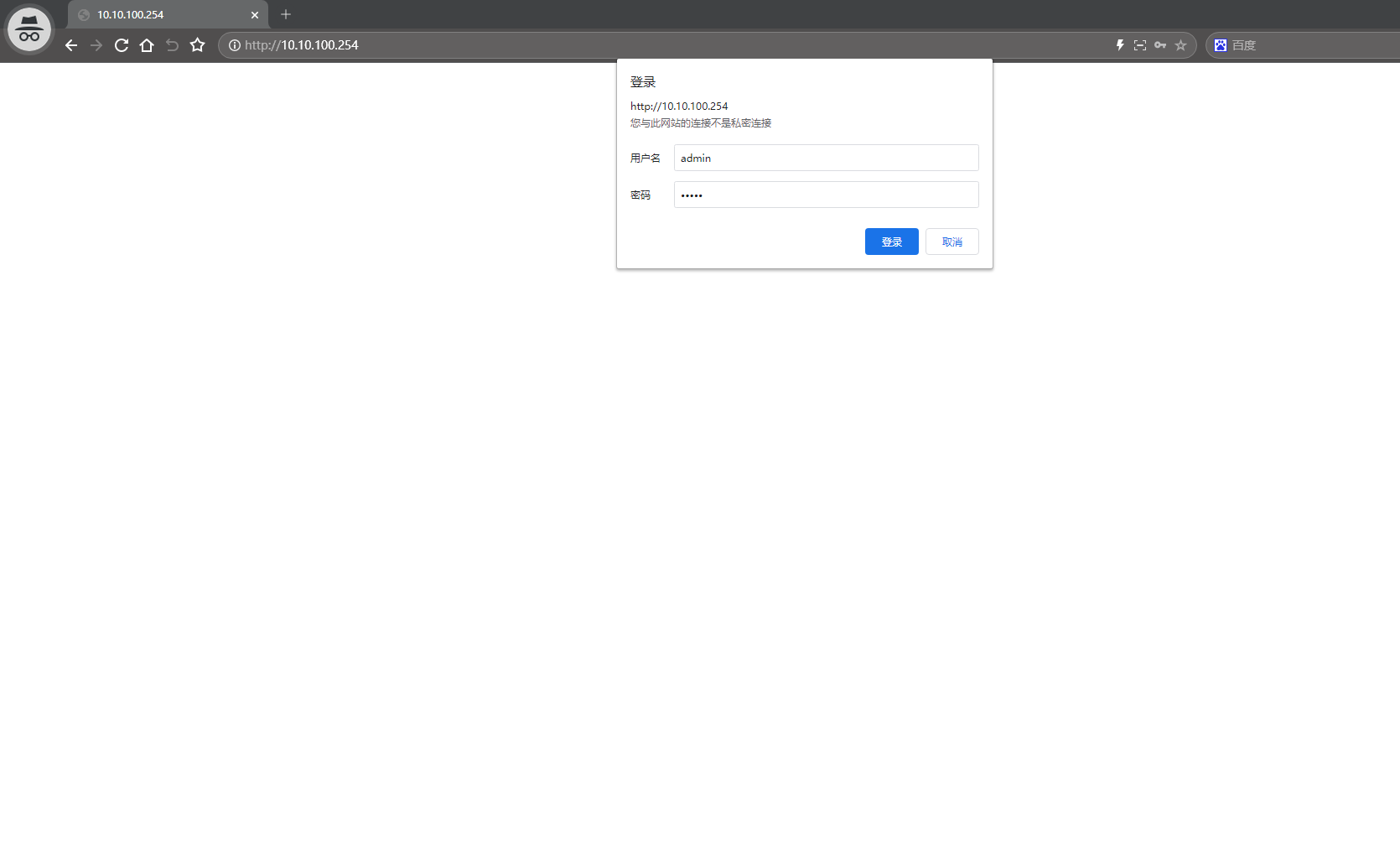

2、登陸網頁：
使用USR-W610默認IP，10.10.100.254，在瀏覽器輸入登錄USR-W610內置網頁，登錄名是admin，登錄密碼admin。
四、網頁配置USR-W610參數

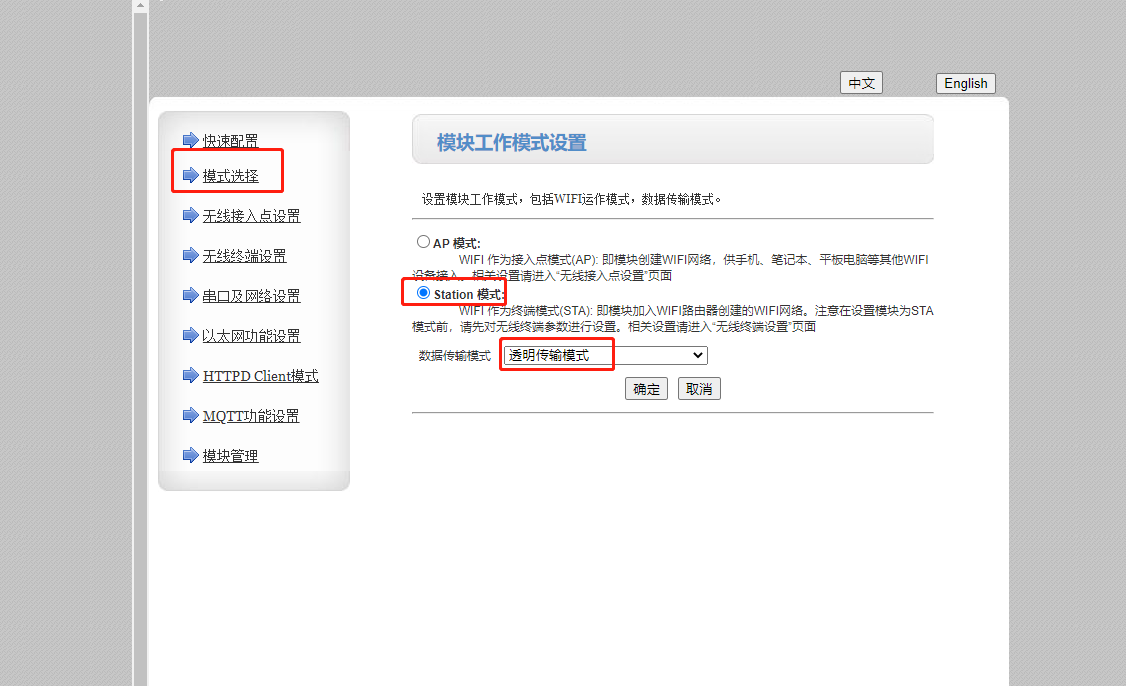

1、配置模式
網頁上設置STA模式，開啟透明傳輸模式，點擊確定。不要重啟模塊，等所有參數都配置完了，再重啟W610。

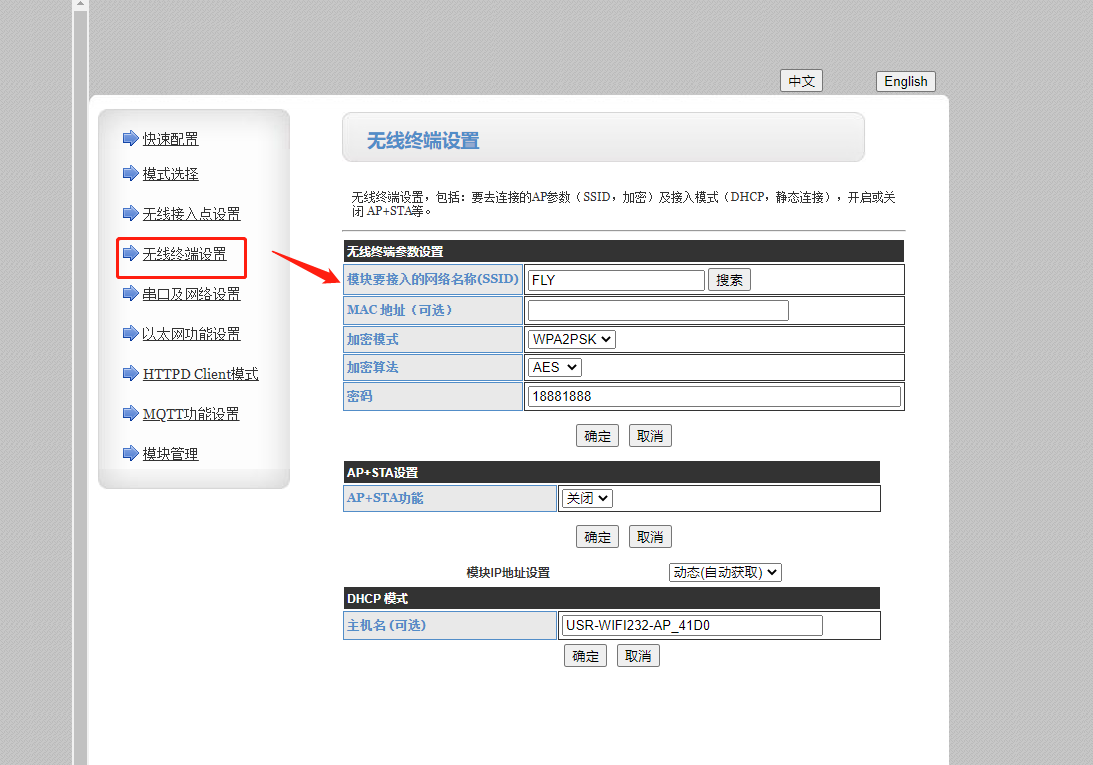

2、配置無線終端設置
輸入要連接的路由器WiFi名和密碼，點擊確定。W610從路由器獲取IP方式是DHCP，如果改靜態，注意域名服務器設置和網關一致。

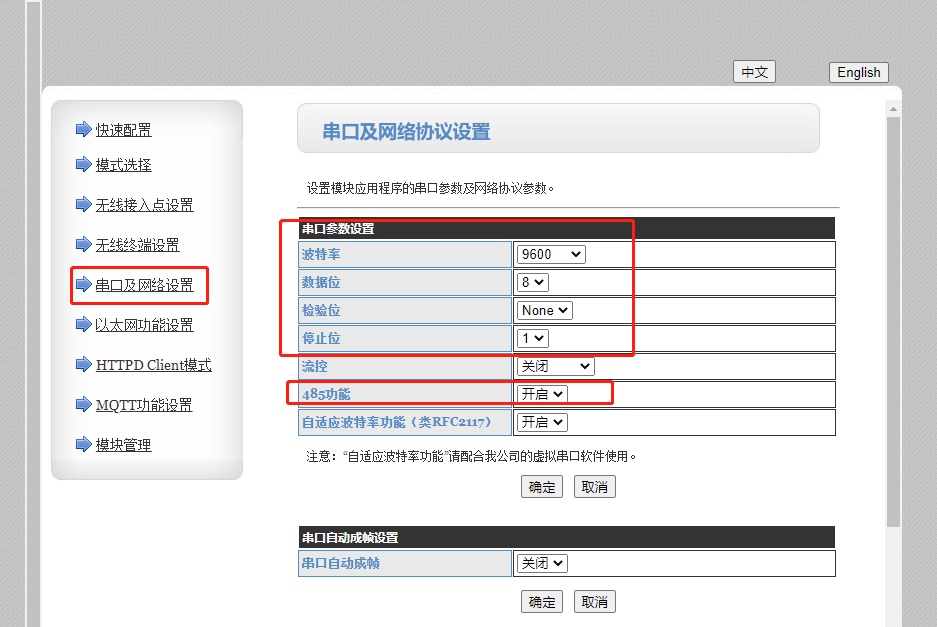

3、配置串口及網絡設置，設置串口參數
波特率57600改為9600，開啟485功能，點擊確定。

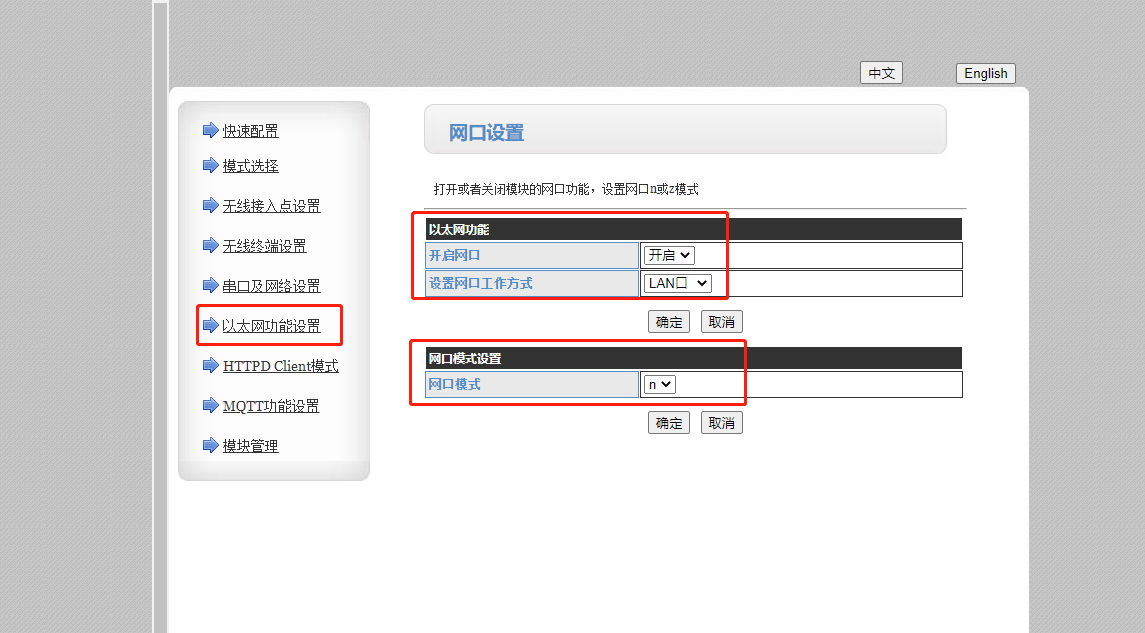

4、配置以太網功能設置
STA模式，網口可以關閉，如果需要開啟，只能做LAN口，不能設置WAN口。

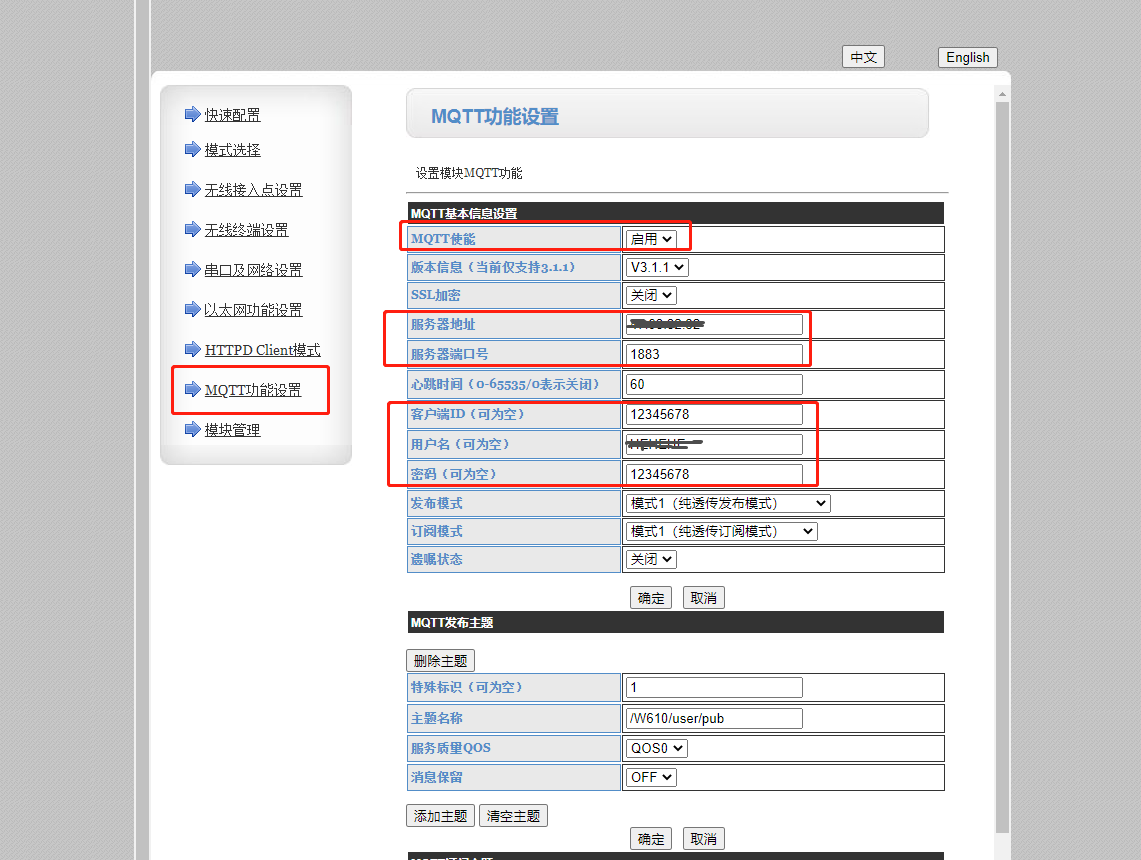

5、配置MQTT參數
（1）開啟MQTT功能，MQTT使能啟用，服務器地址填要連接的MQTT服務器地址，服務器端口填要連接的MQTT服務器端口，客戶端ID不要和MQTTfx軟件的客戶端ID重復。
填寫MQTT服務器的用戶名和密碼。點擊確定。

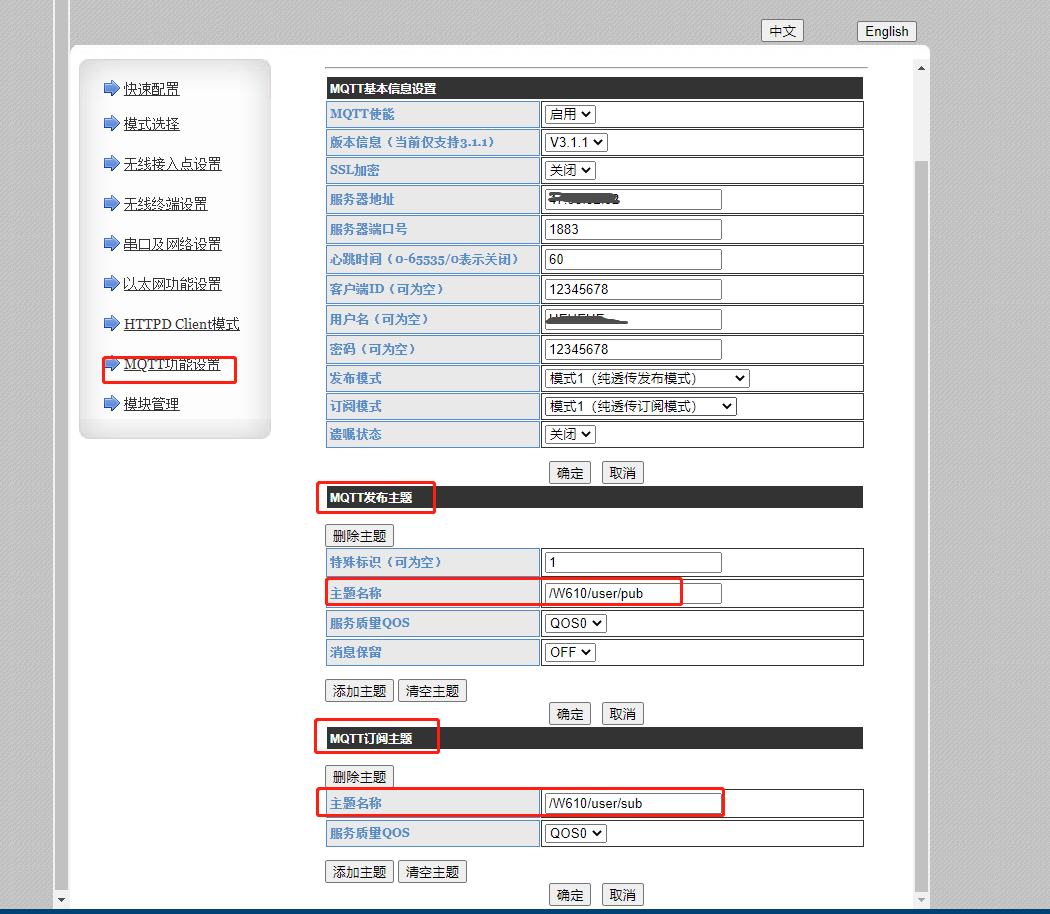

（2）配置MQTT發布主題和訂閱主題
自定義設置一個發布主題/W610/user/pub
自定義設置一個訂閱主題/W610/user/sub
訂閱和發布主題不要一樣。

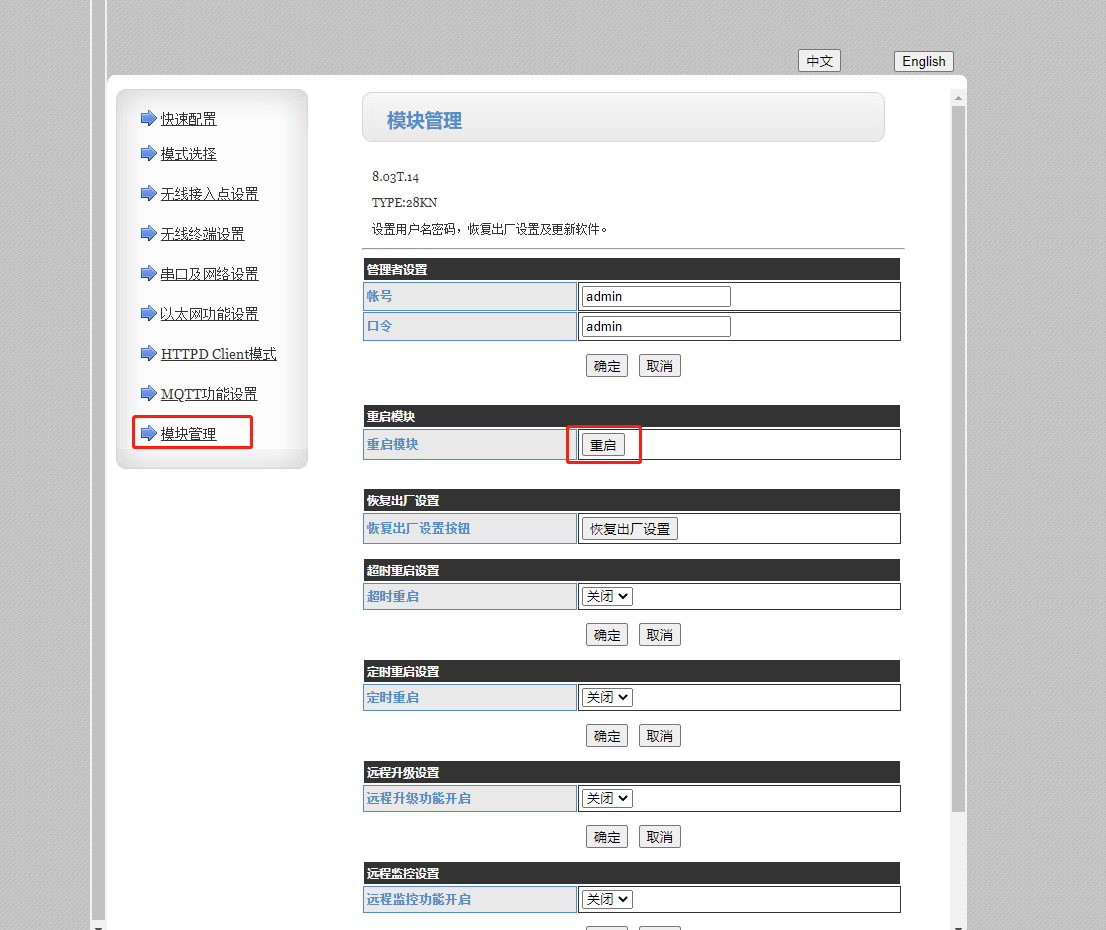

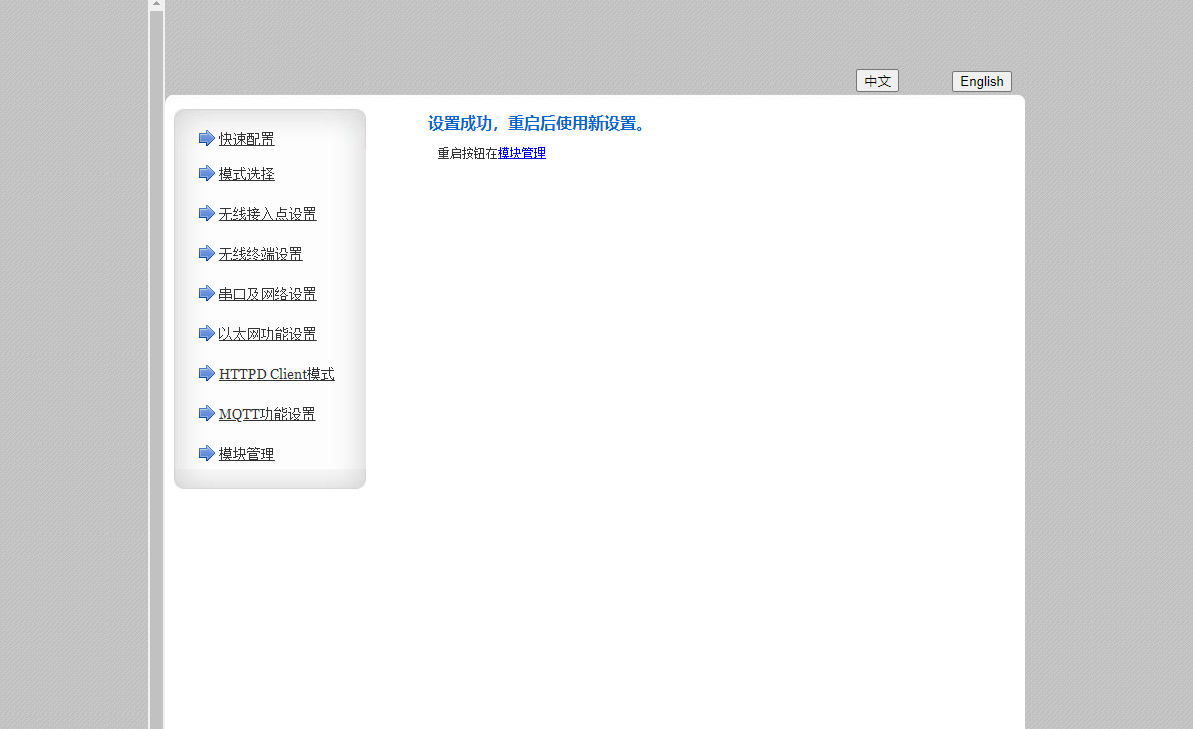

6、網頁設置完參數，重啟模塊

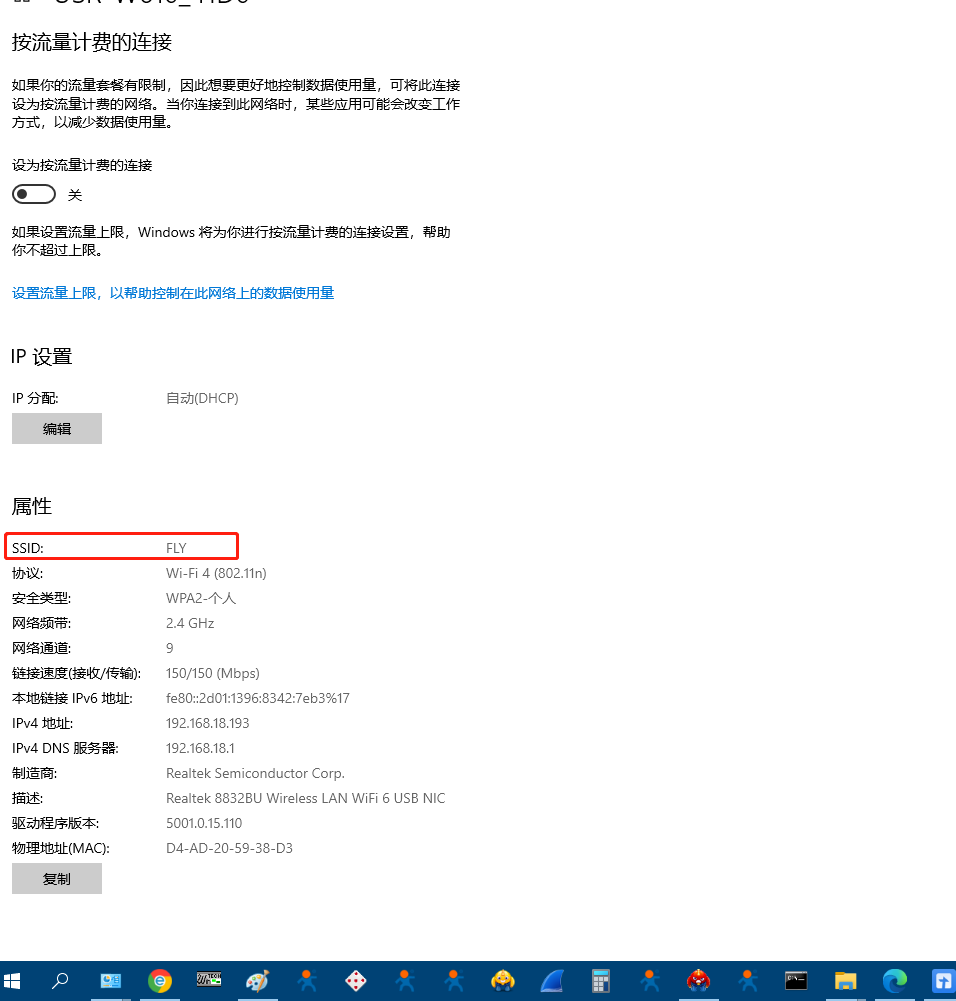

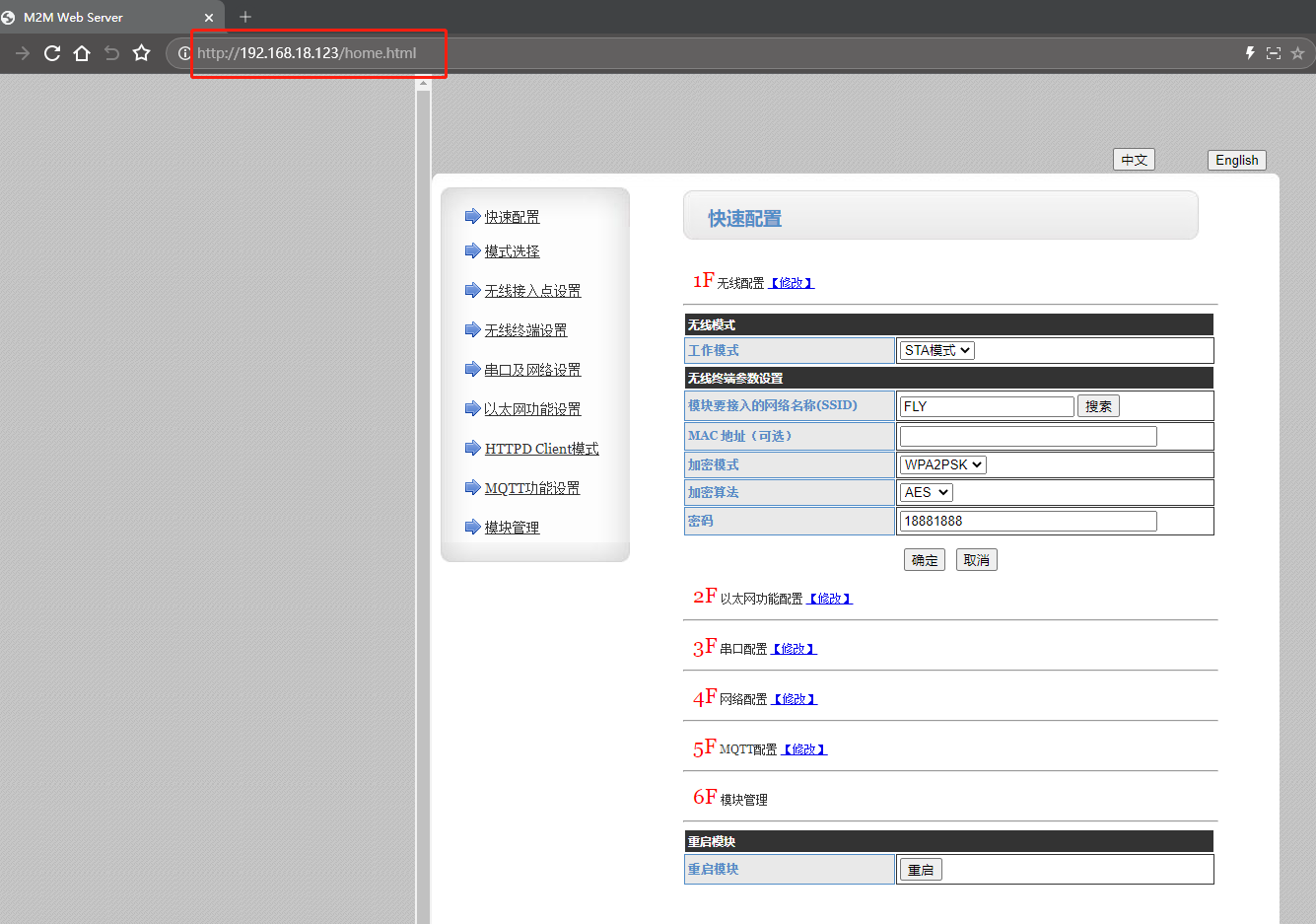

7、查詢W610 STA模式的IP

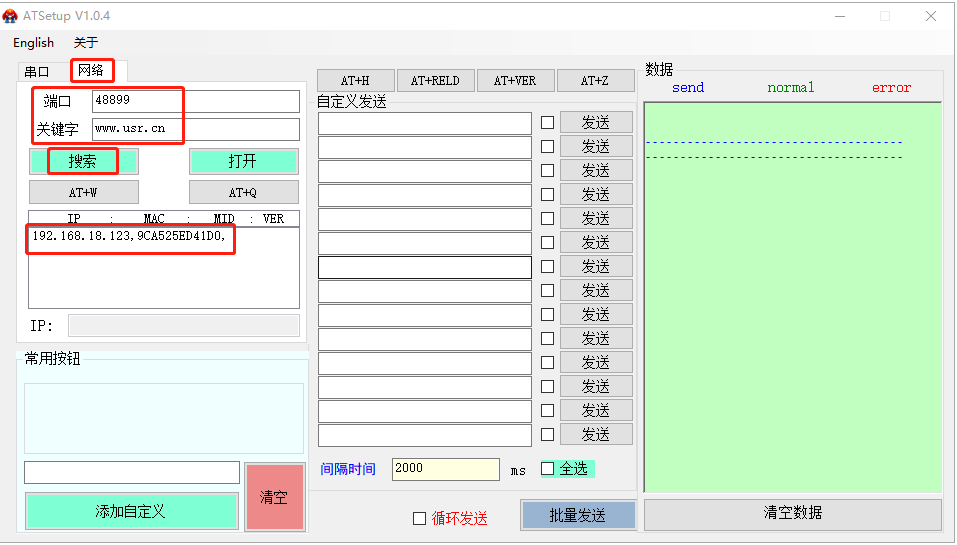

W610配置STA模式之后，電腦和W610連接同一個路由器，電腦下載W610的配置軟件，可以48899端口和m.0575400.com 網絡搜索到路由器分配給W610的IP。瀏覽器輸入這個IP，可以登陸W610的網頁，用于檢查參數或者修改參數。
五、MQTTfx軟件參數設置

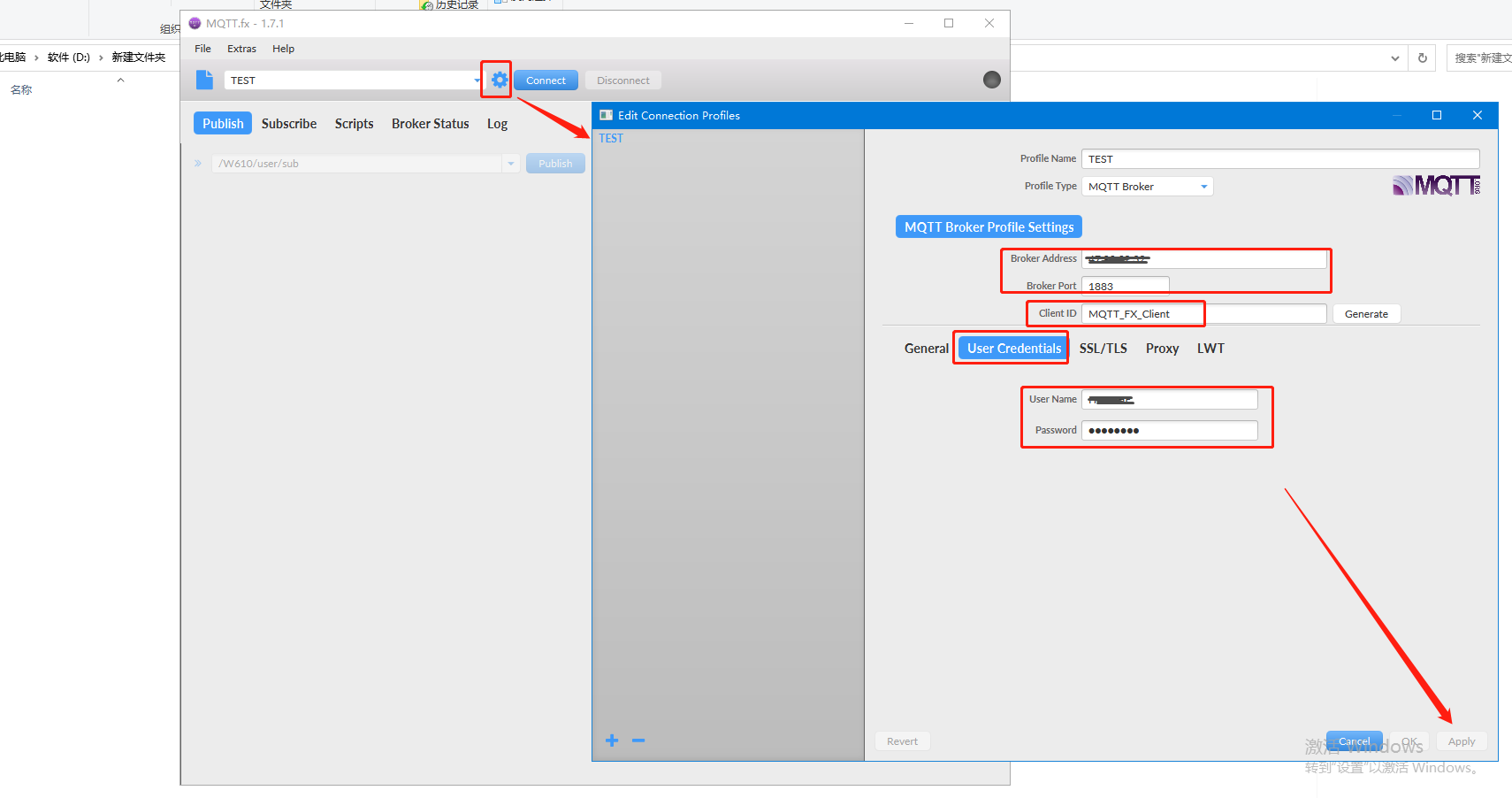

電腦下載打開MQTTfx軟件，新建一個測試客戶端，服務器地址填要連接的MQTT服務器地址，服務器端口填要連接的MQTT服務器端口，客戶端ID不要和W610的客戶端ID重復。

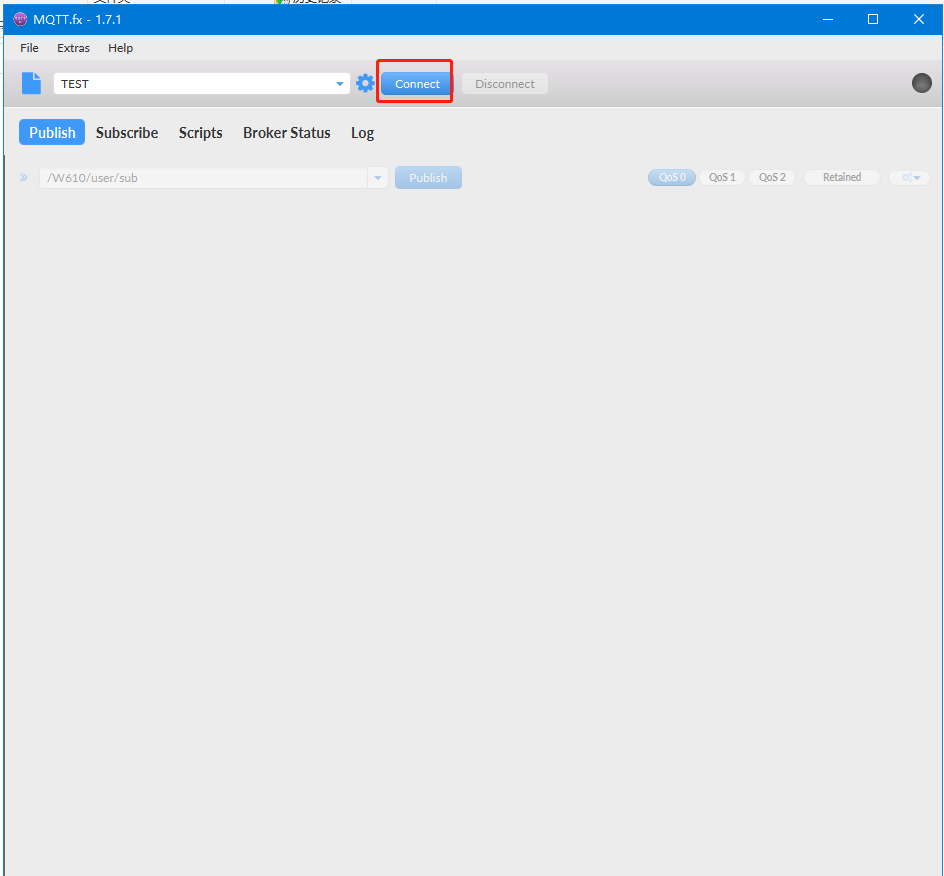

填寫MQTT服務器的用戶名和密碼。點擊APPLY。點擊Connect連接。
六、功能調試

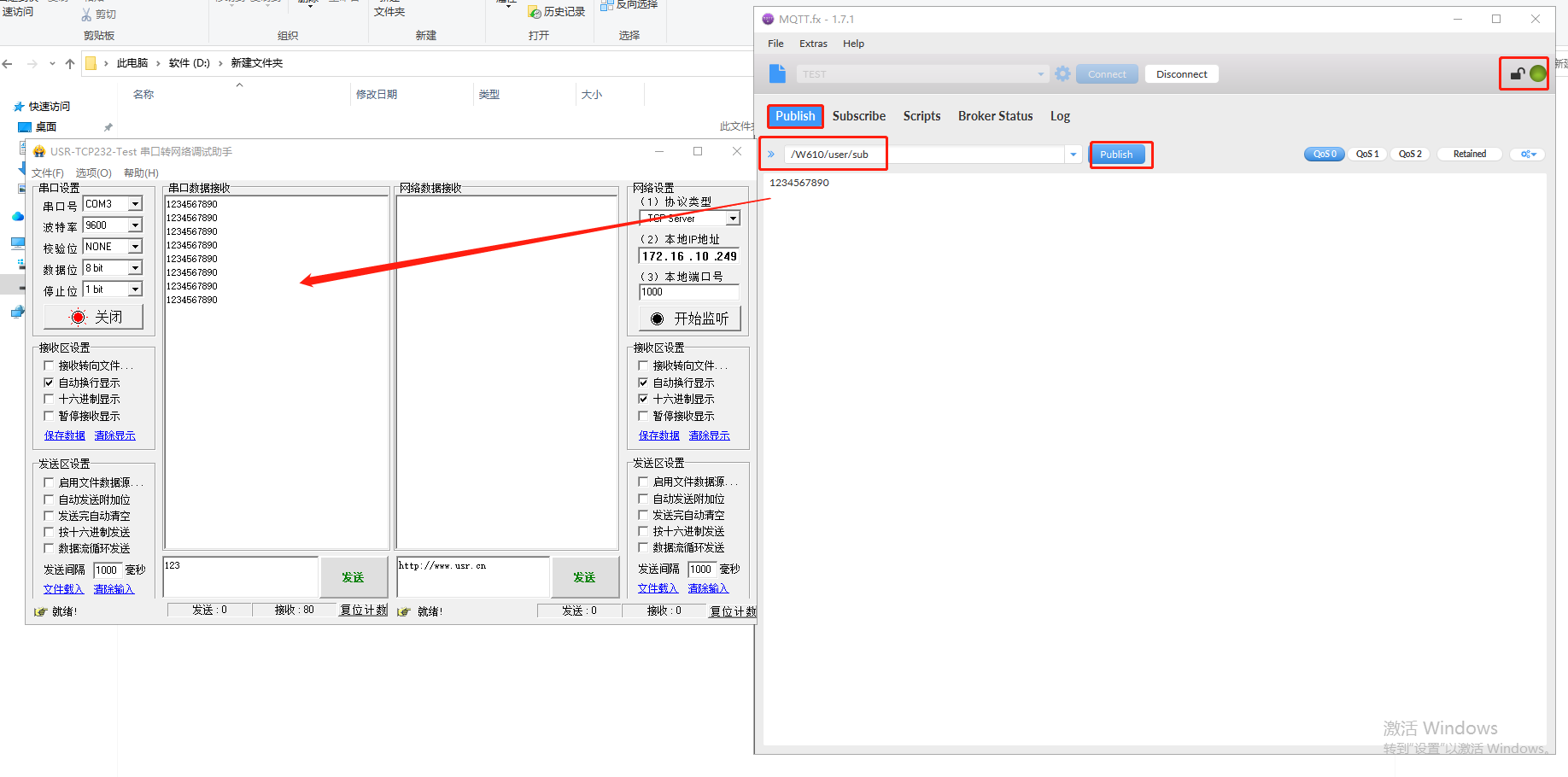

1、MQTTfx 軟件發布，W610訂閱測試：
MQTTfx 軟件發布主題填W610訂閱主題/W610/user/sub
MQTTfx 軟件發送數據，W610串口使用串口助手，9600波特率，打開USB-RS485串口線COM口，COM3，可以接收到數據。

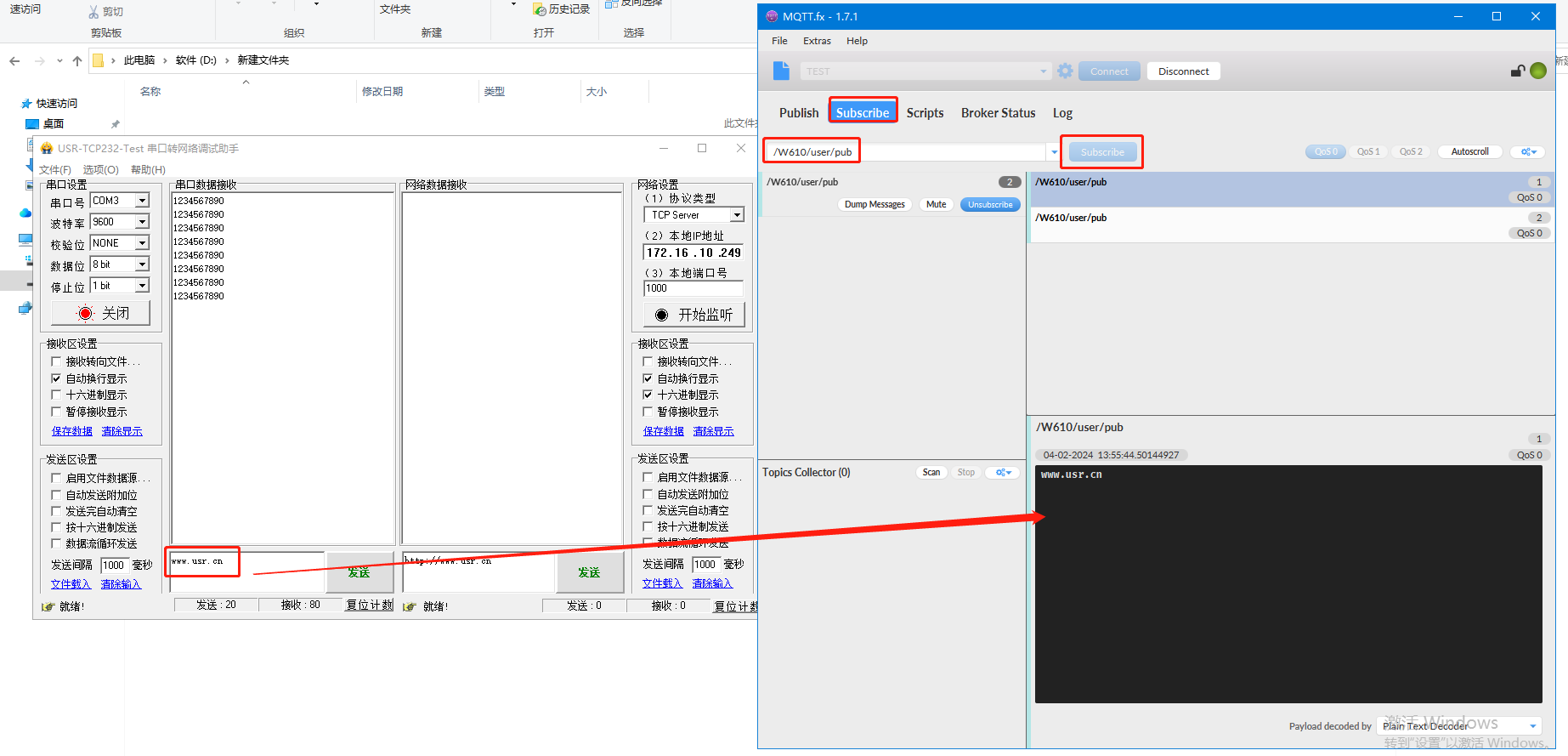

2、W610發布，MQTTfx 軟件訂閱測試：
MQTTfx 軟件訂閱主題填W610發布主題/W610/user/pub
W610串口使用串口助手，9600波特率，打開USB-RS485串口線COM口，COM3，發送數據，MQTTfx 軟件可以接收到數據。
編寫人：金志方 編寫日期：2024-02-04
審核人：金志方 審核日期：2024-02-04
訂正版本：V1.0 訂正內容：初稿
