USR-W610 AP模式MODBUS RTU轉MODBUS TCP通訊示例

一、資料下載：

USR-W610軟件設計手冊：http://m.0575400.com/Download/577.html

USR-W610 設置軟件：http://m.0575400.com/Download/707.html

請百度網上去下載MODBUS POLL和MODBUS SLAVE 軟件。

二、硬件連接：

1、需要準備的物品：

USR-W610 1個

12V電源適配器 1個

筆記本電腦 1臺

USR-RS485串口線 1條

2、硬件連接：

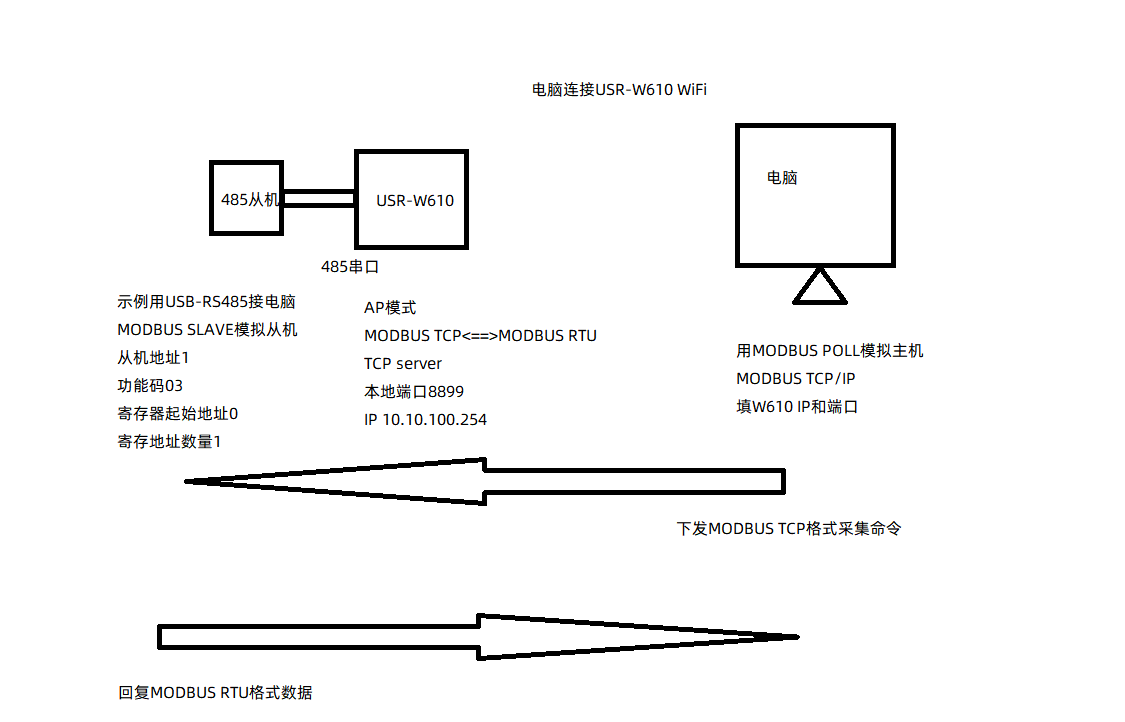

USR-W610 接好WiFi天線，485串口接USB-RS485串口線接電腦。使用電源適配給USR-W610上電。W610設置AP模式，電腦無線連接W610的WiFi。

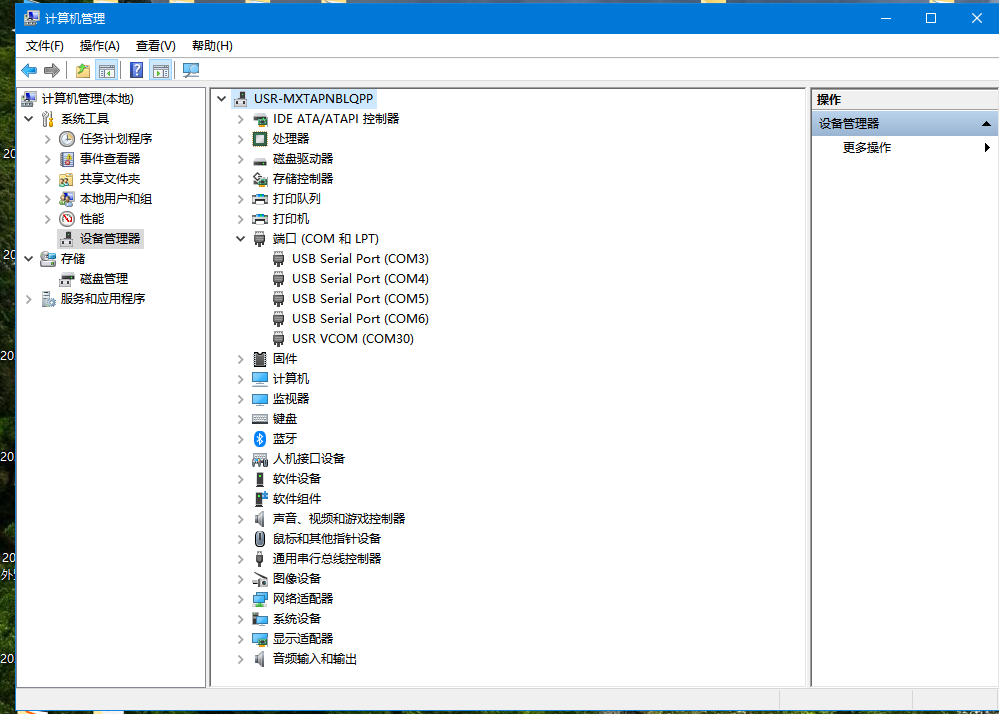

設備管理器查看COM口號。

三、登錄USR-W610內置網頁

1、連接WiFi無線：

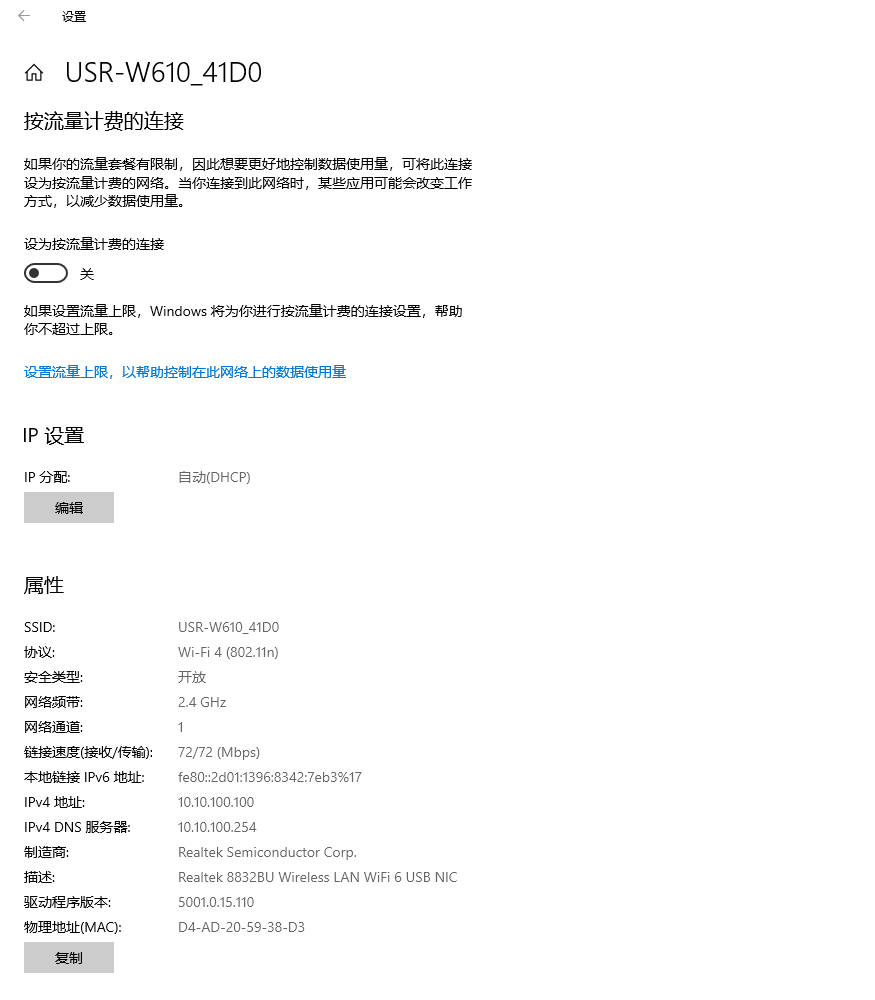

USR-W610默認是AP模式，電腦連接USR-W610的wifi。

USR-W610反面貼膜，MAC后四位，是wifi的后四位。默認沒有wifi密碼。

2、登陸網頁：

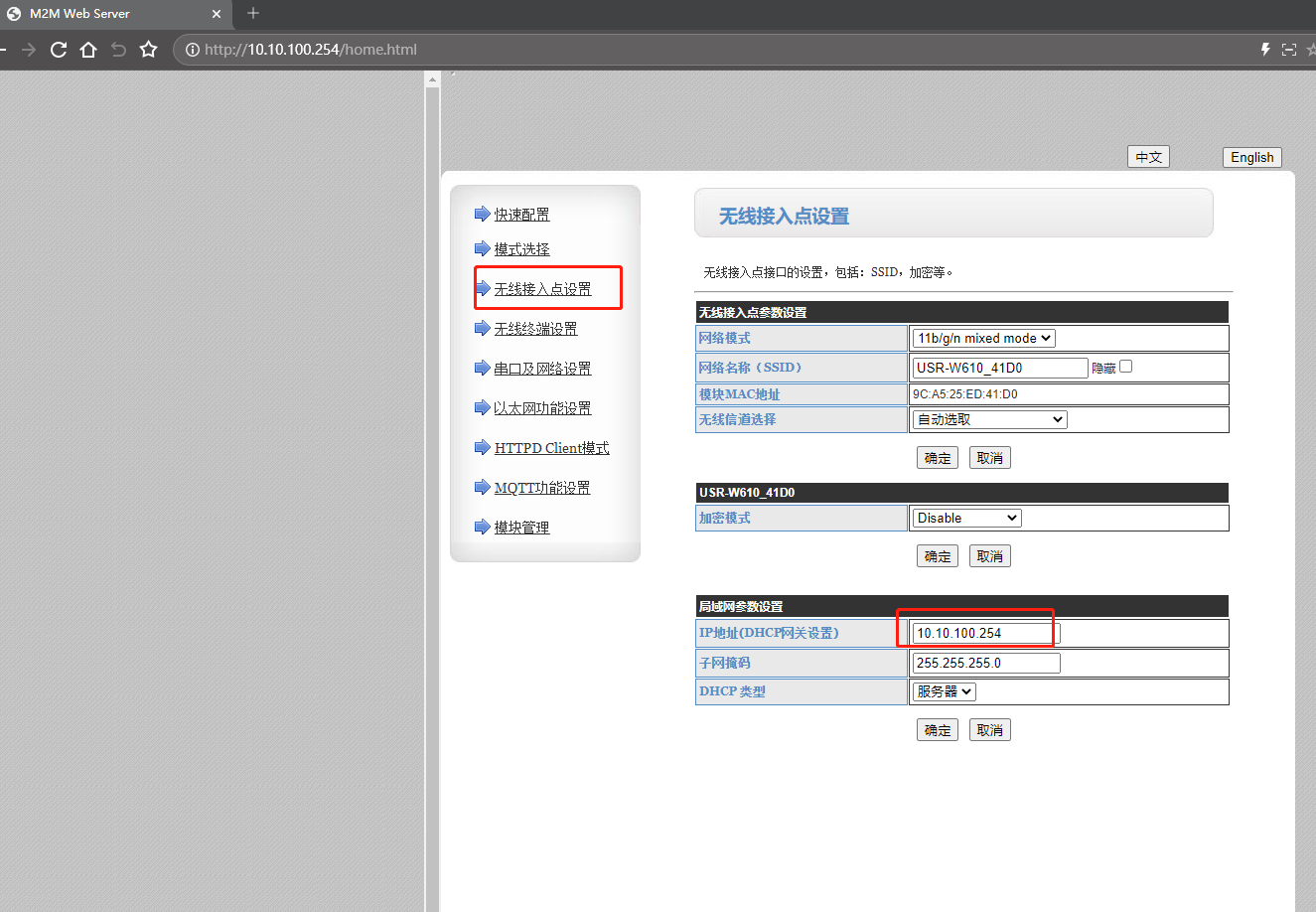

使用USR-W610默認IP，10.10.100.254，在瀏覽器輸入登錄USR-W610內置網頁，登錄名是admin，登錄密碼admin。

四、網頁配置USR-W610參數

1、配置模式：

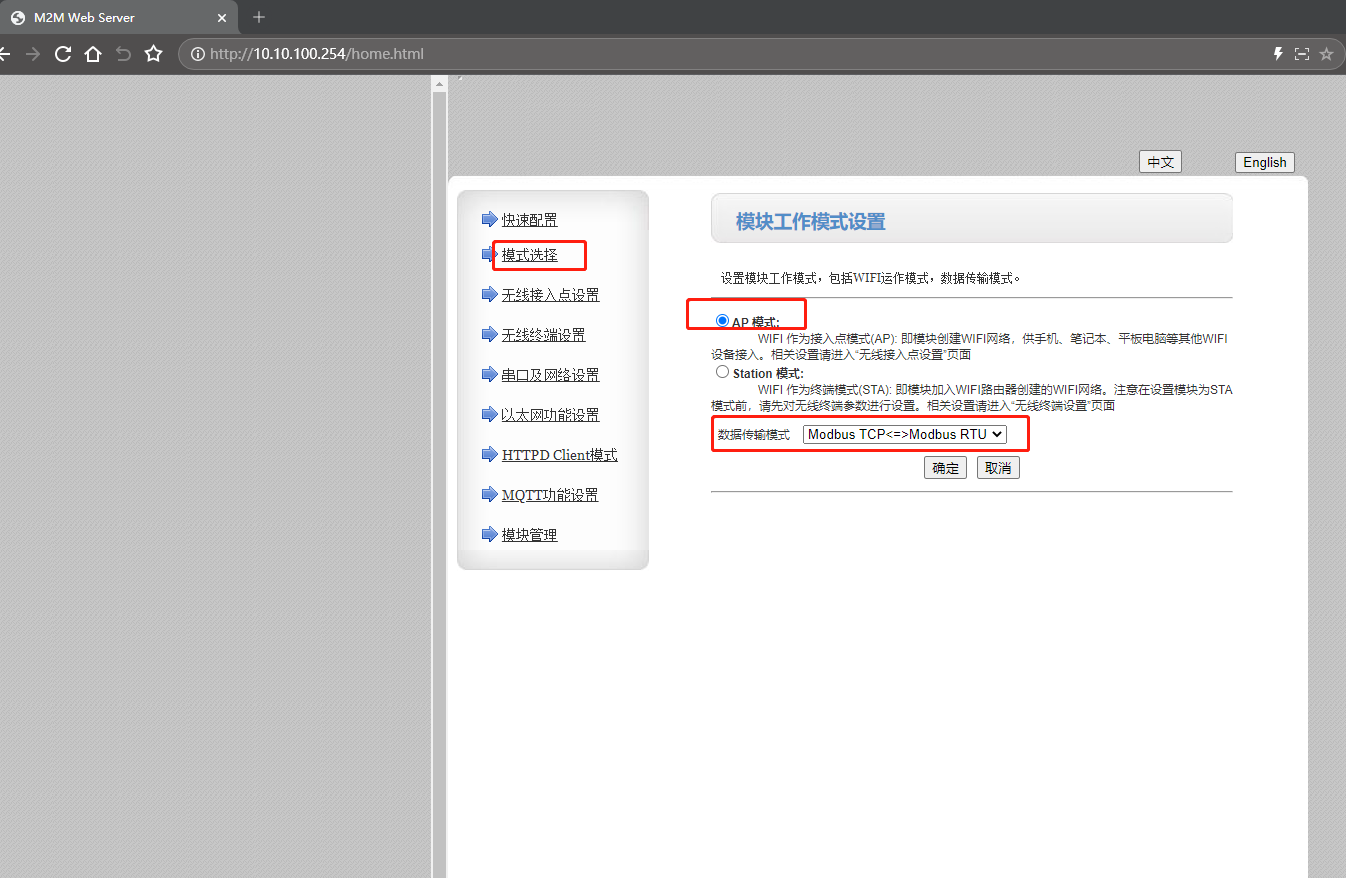

網頁上設置AP模式，開啟MODBUS TCP轉MODBUS RTU模式，點擊確定。

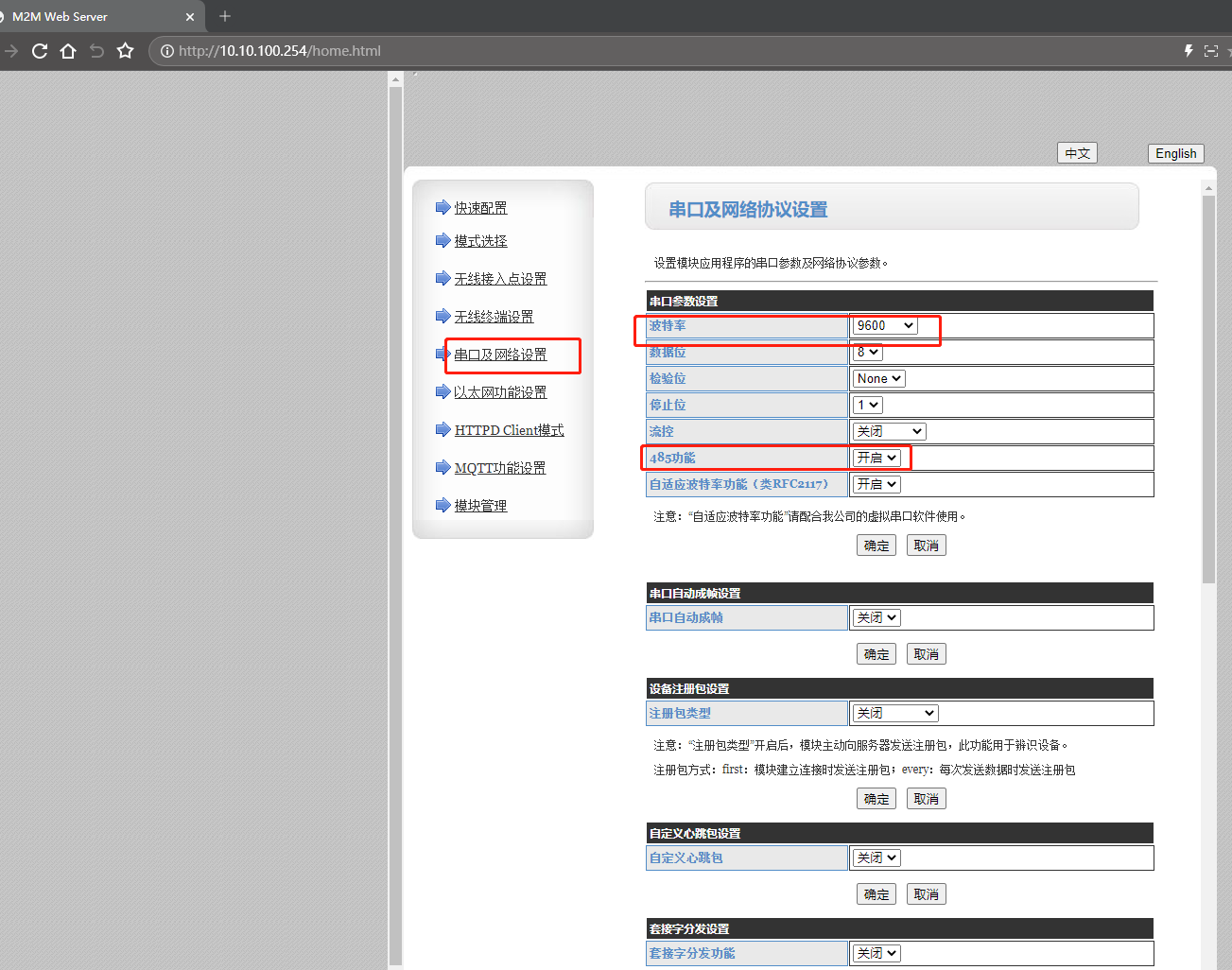

2、配置串口及網絡設置，設置串口參數。

波特率57600改為9600，開啟485功能，點擊確定。

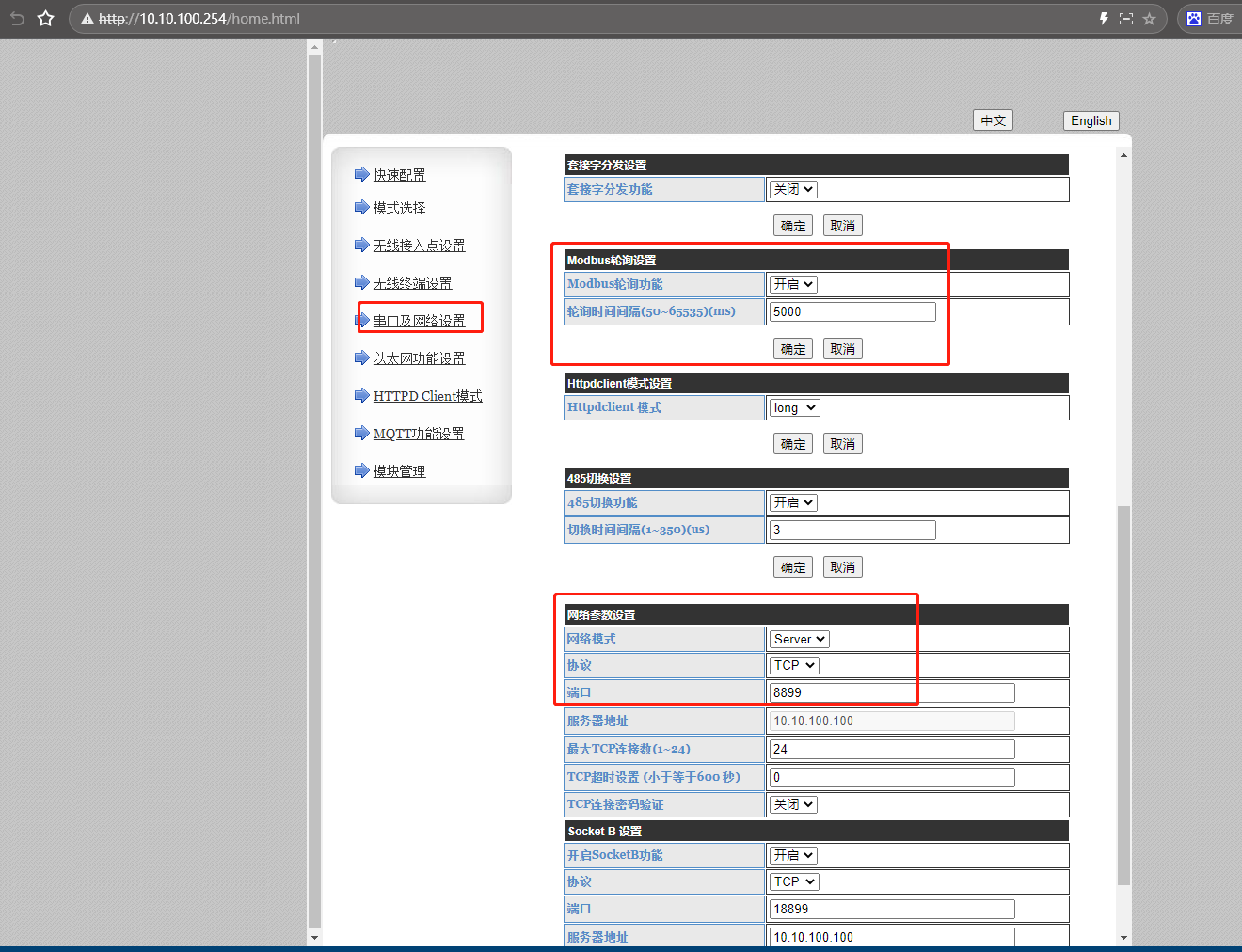

MODBUS輪詢設置開啟，時間設置5000ms，點擊確定。

網絡模式設置TCP server，端口8899，點擊確定。

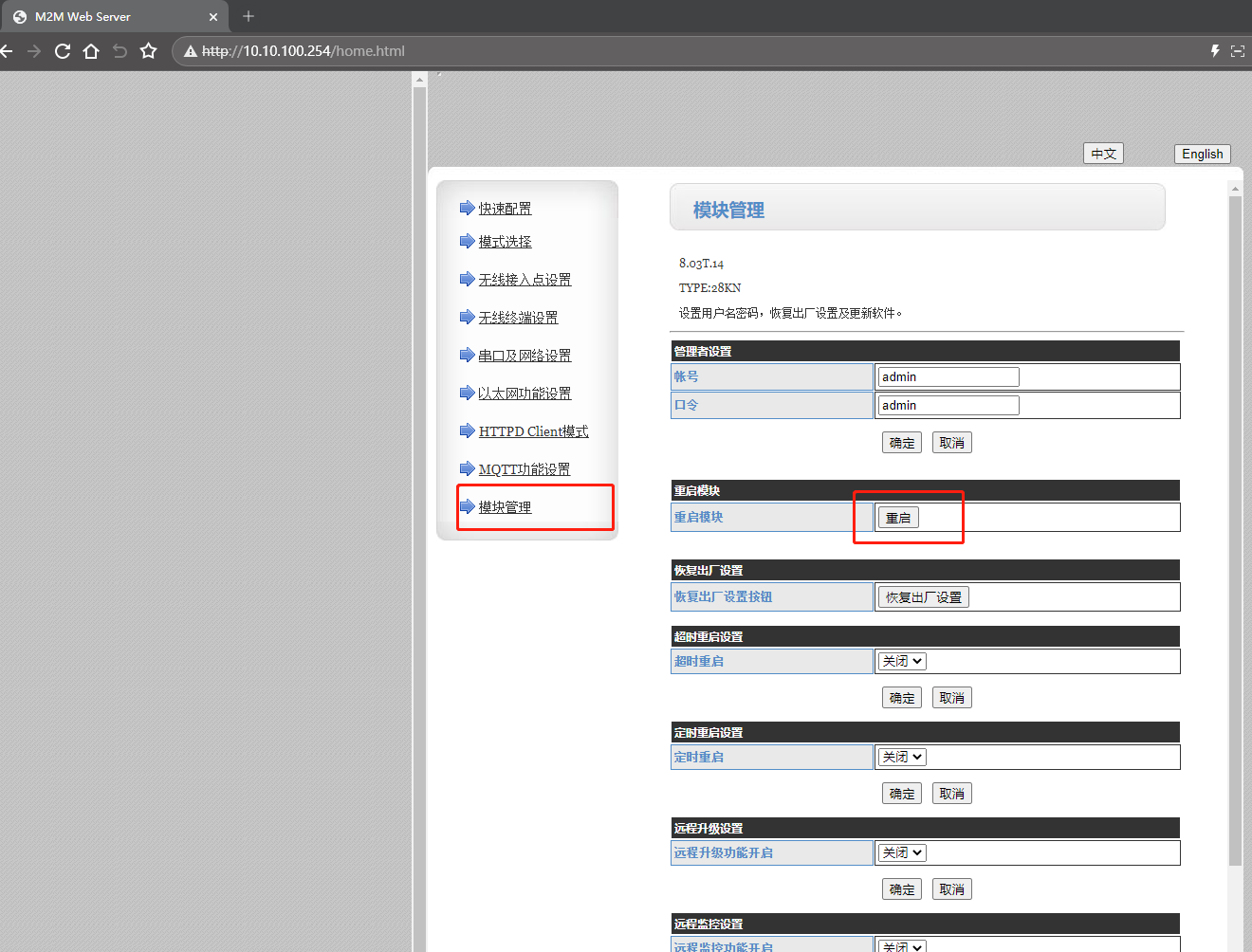

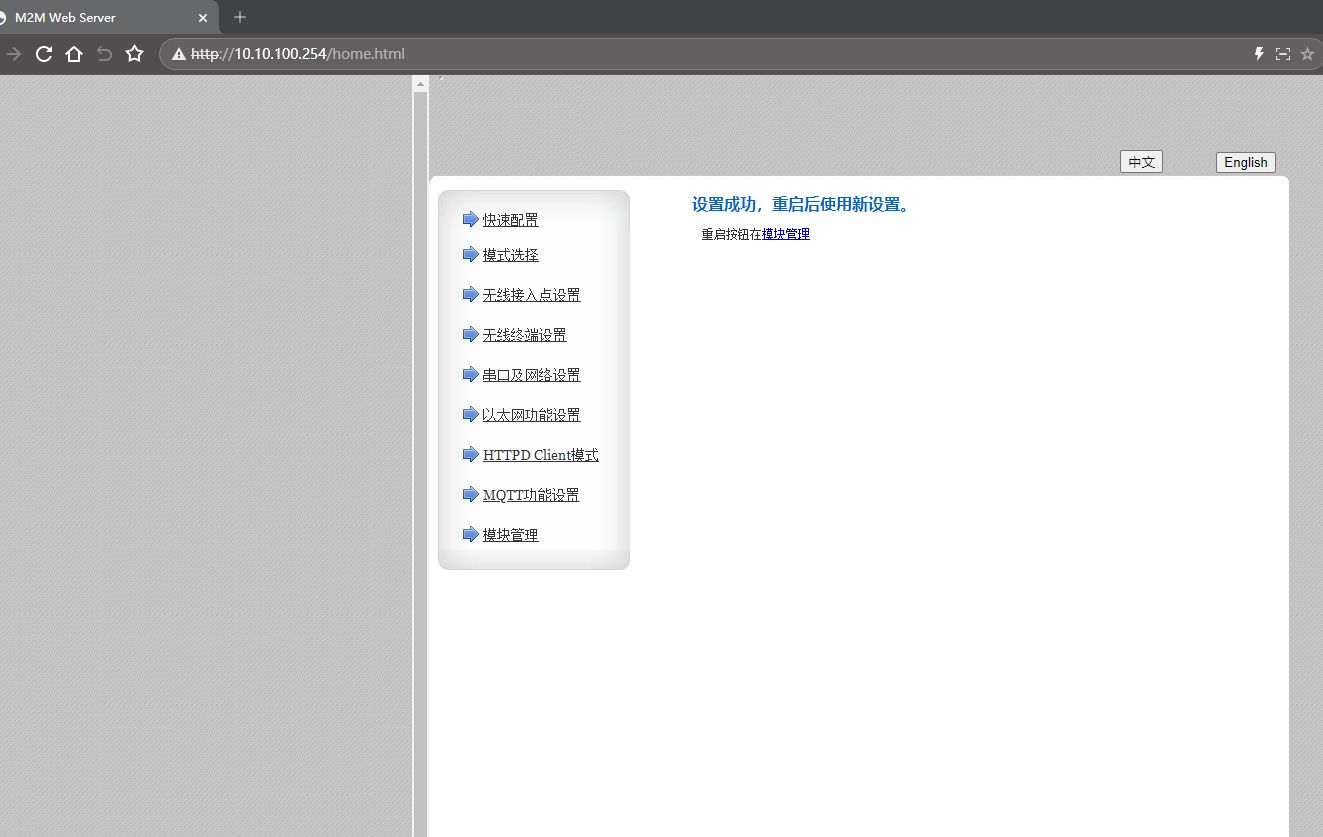

3、網頁設置完參數，重啟模塊。

五、功能調試：

1、MODBUS 軟件參數設置：

打開MODBUS SLAVE軟件，用COM3打開，串口參數和W610設置一致。

設置設備從機地址 1，03功能碼，寄存器起始地址0（十進制），寄存器地址數量10。

打開MODBUS POLL軟件，設置MODBUS TCP，IP填W610的IP 10.10.100.254，服務器的端口填8899。配置好3個時間參數。

SLAVE 從機地址設置為1。用03讀功能碼。寄存器起始地址0（十進制），寄存器地址數量10。

點擊連接。

2、數據采集：

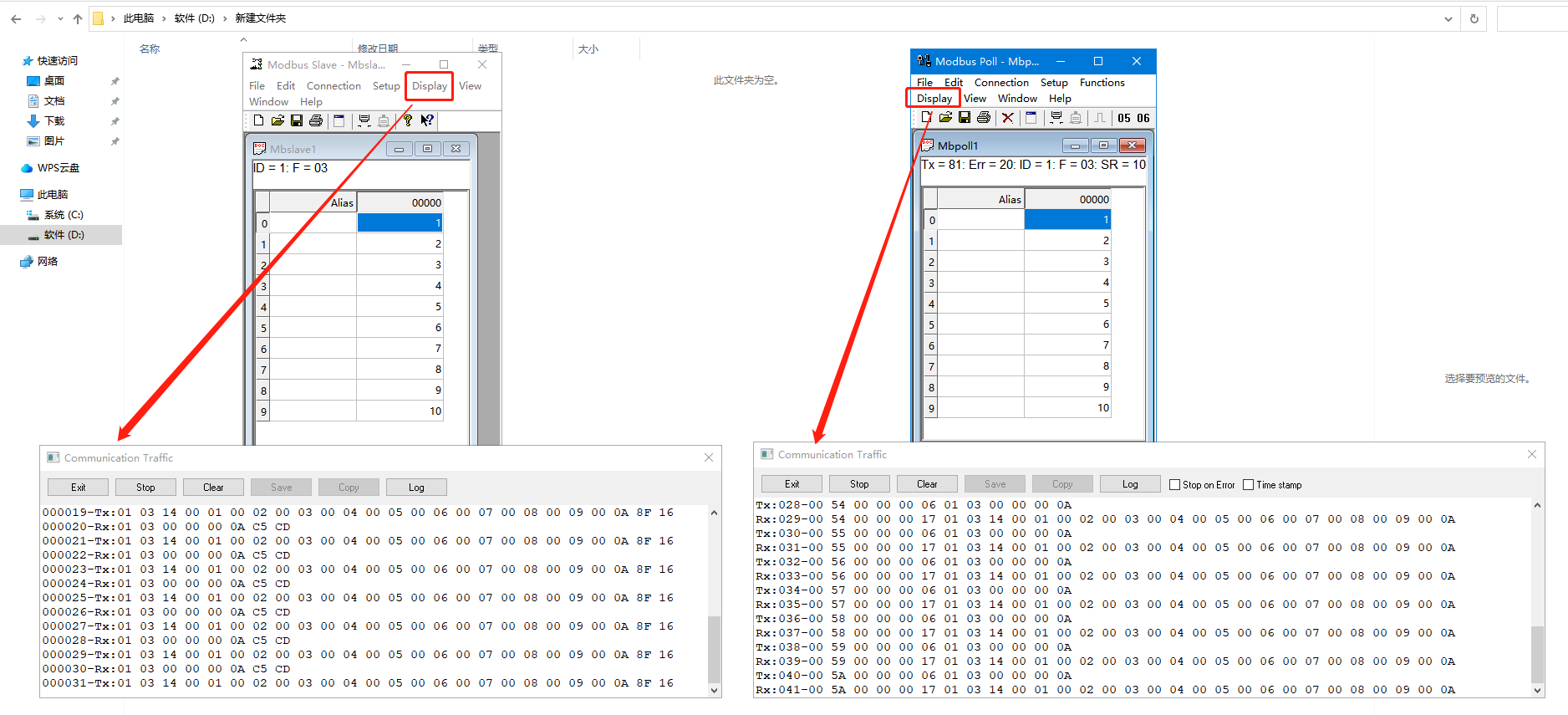

用MODBUS SLAVE軟件改變數值，MODBUS POLL就可以讀取到數據，還可以監控數據。

編寫人：金志方    編寫日期：2024-02-04

審核人：金志方    審核日期：2024-02-04

訂正版本：V1.0    訂正內容：初稿
