USR-G815 說明書 http://m.0575400.com/Download/1334.html
USR-G815 規格書http://m.0575400.com/Download/1348.html
二、硬件連接
1、所需物品
USR-G815產品 1臺
12V電源適配器 1個
超五類網線 1根
筆記本電腦 1臺
USB轉485串口線 1根

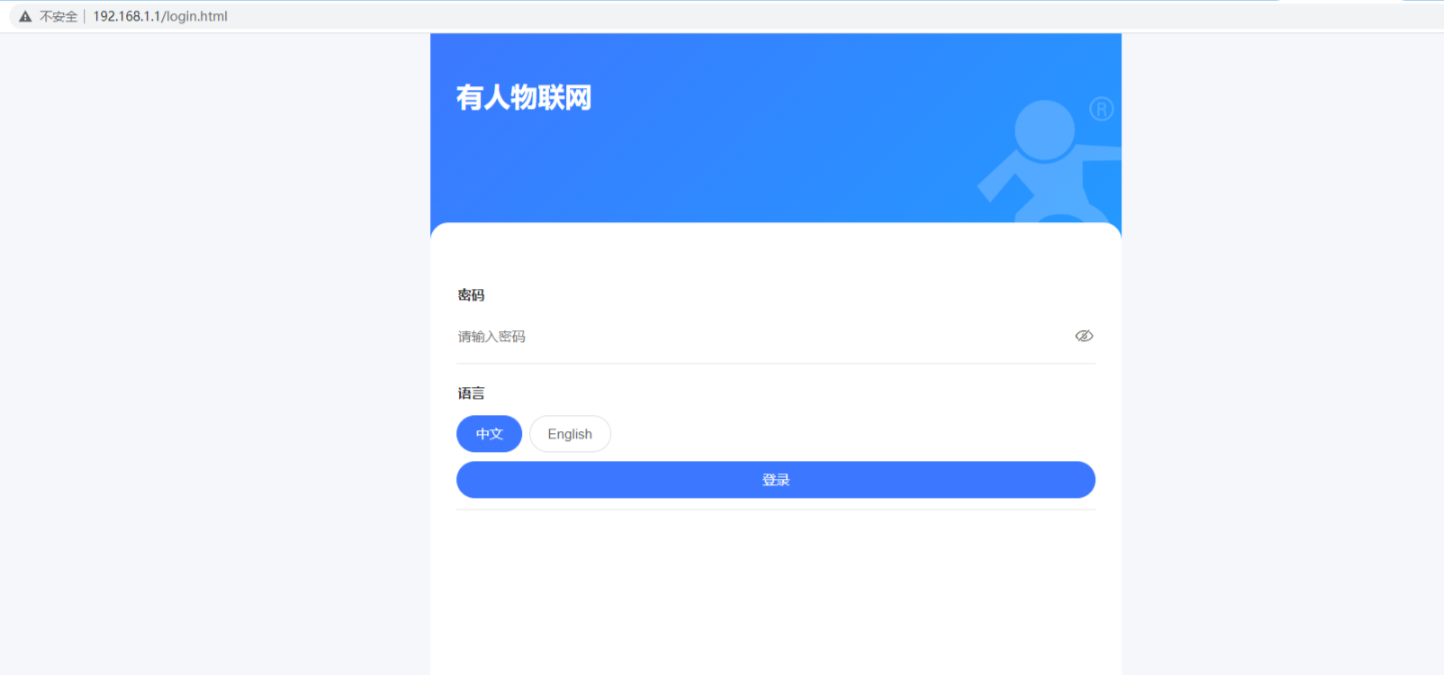

1、 首次使用 USR-G815 設備時，可以通過 PC 連接 USR-G815 的 LAN 口，通過 web 管理頁面配置。IP 地址和密碼如下：

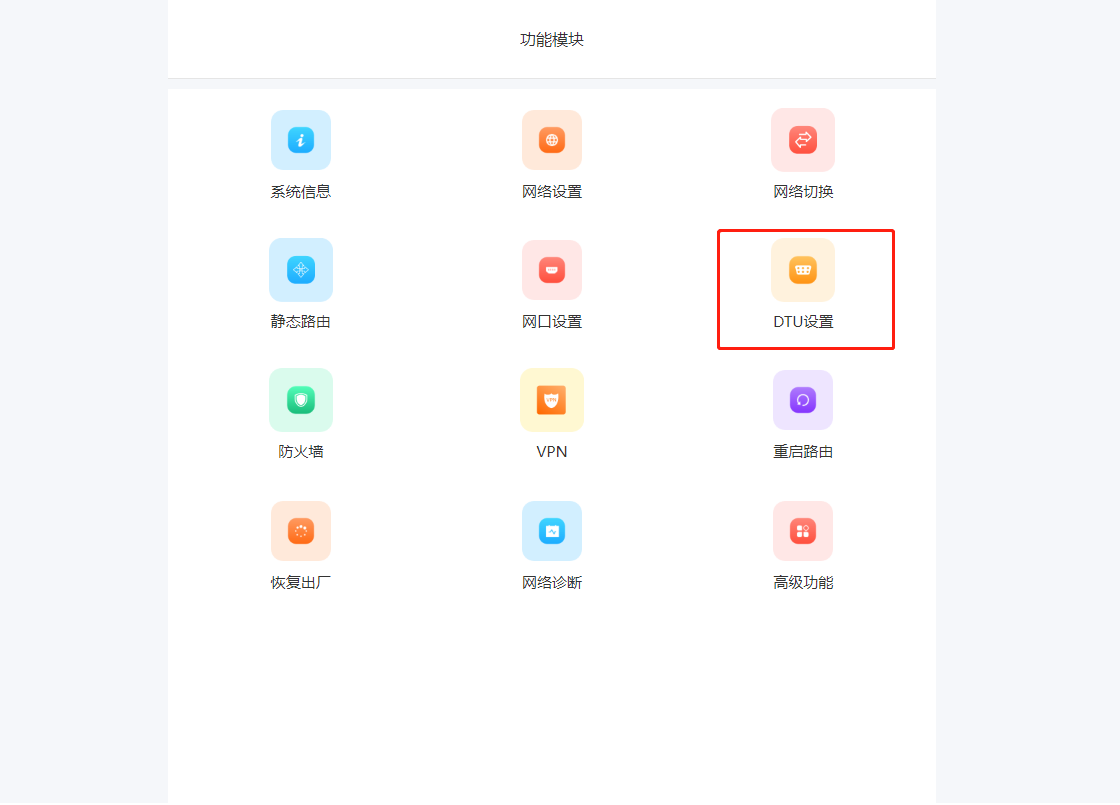

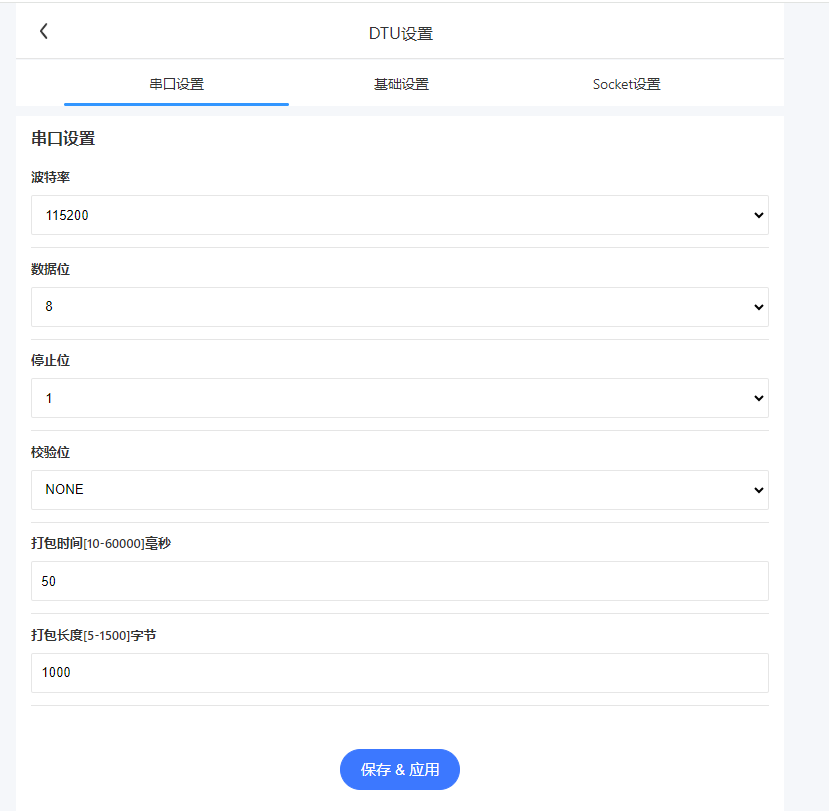

2、DTU設置界面 配置串口參數和要連接的串口設備的波特率數據位校驗位等保持一致。

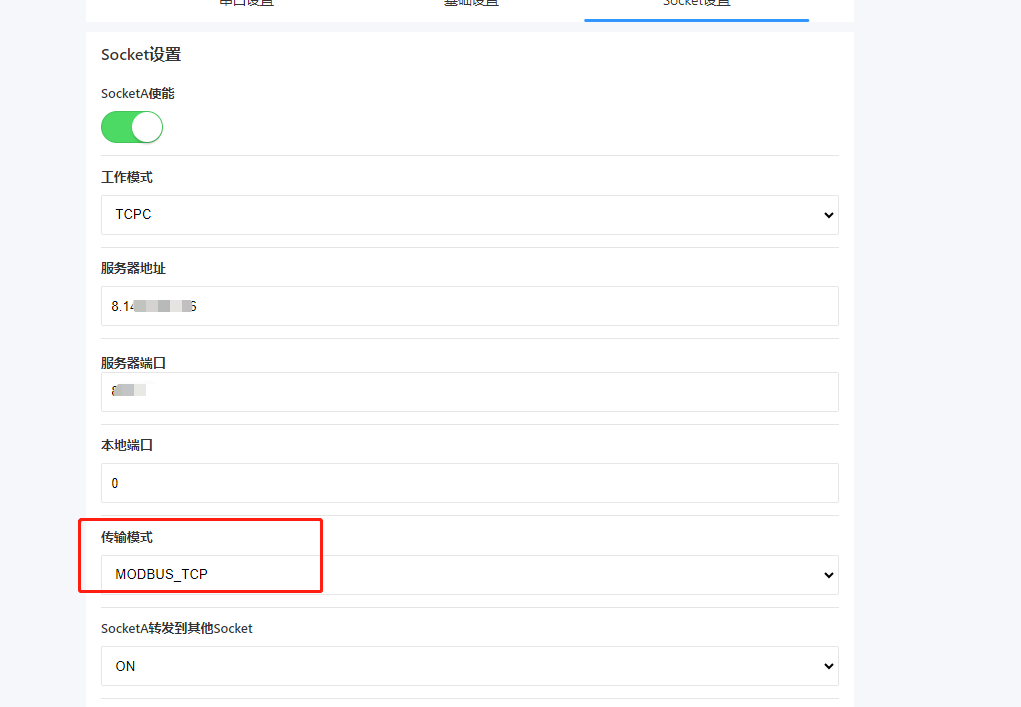

開啟socketA 使能，填寫要連接的遠程服務器的IP和端口。傳輸模式選擇modbus-TCP
點擊保存&應用，重啟設備之后，可以看到遠程服務器可以和G815建立連接。
四、數據調試
1、功能調試
使用USB轉485的串口線連接G815接到電腦上，打開一個串口調試助手模擬串口設備。
遠程服務器上開一個端口，本案例使用我司測試服務器8.140.245.136，端口：8621
2、數據

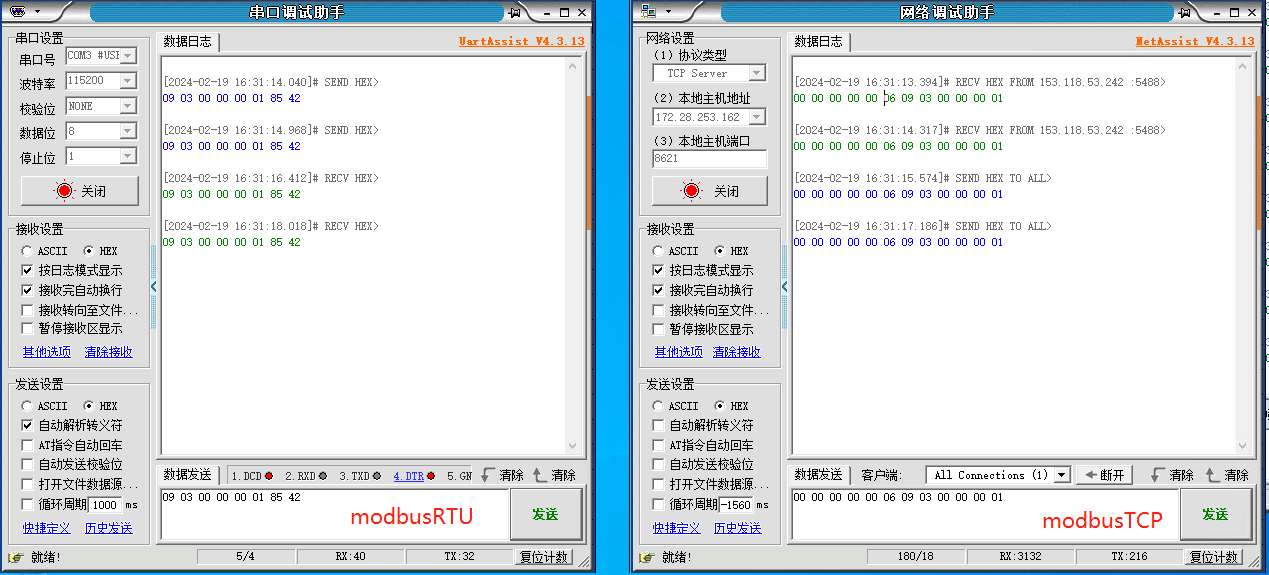

網絡端下發modbusTCP協議的報文，串口端發送modbusRTU 的報文。
modbusTCP指令：00 00 00 00 00 06 09 03 00 00 00 01
modbusRTU指令：09 03 00 00 00 01 85 42
編寫人：于冰 編寫日期：2024-02-19
審核人：金志方 審核日期：2024-02-21
訂正版本：V1.0 訂正內容：初稿
