USR-G815 說明書 http://m.0575400.com/Download/1334.html
USR-G815 規格書http://m.0575400.com/Download/1348.html
二、硬件連接
1、所需物品
USR-G815產品 1臺
12V電源適配器 1個
超五類網線 2根
筆記本電腦 1臺
USB轉485串口線 1根

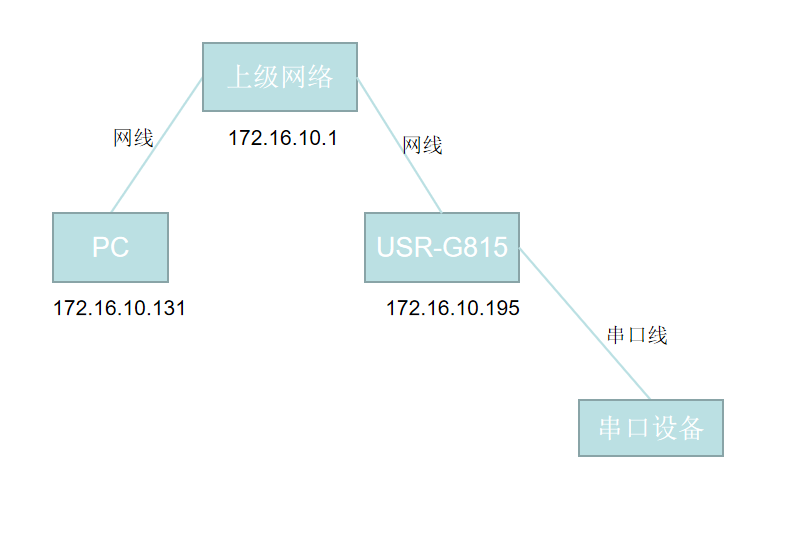

2、連接示意
本案例Ip僅供參考

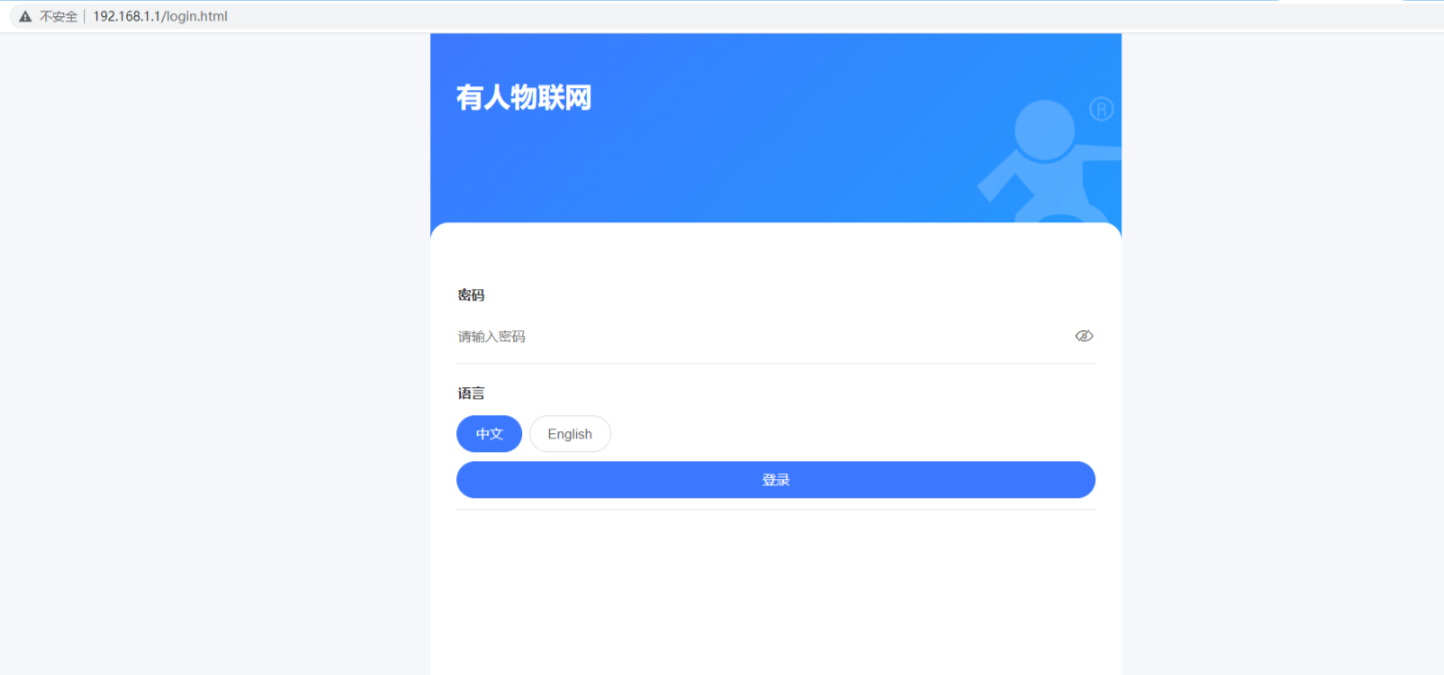

1、 首次使用 USR-G815 設備時，可以通過 PC 連接 USR-G815 的 LAN 口，自動獲取同網段的IP 192.168.1.X，瀏覽器輸入G815的LAN IP：192.168.1.1進入內置網頁。

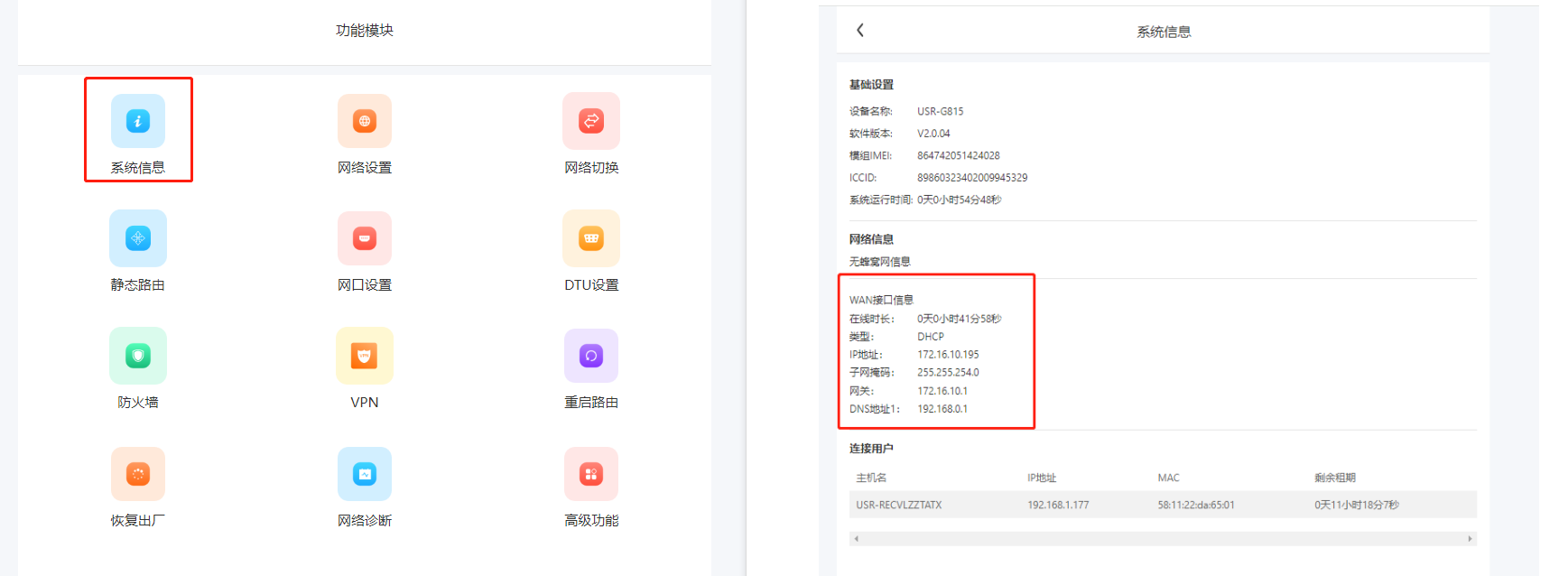

2、G815的WAN口連接上級路由，可以從內置網頁看到上級路由給G815分配的WAN IP：172.16.10.195， 注意WAN LAN IP不能沖突。

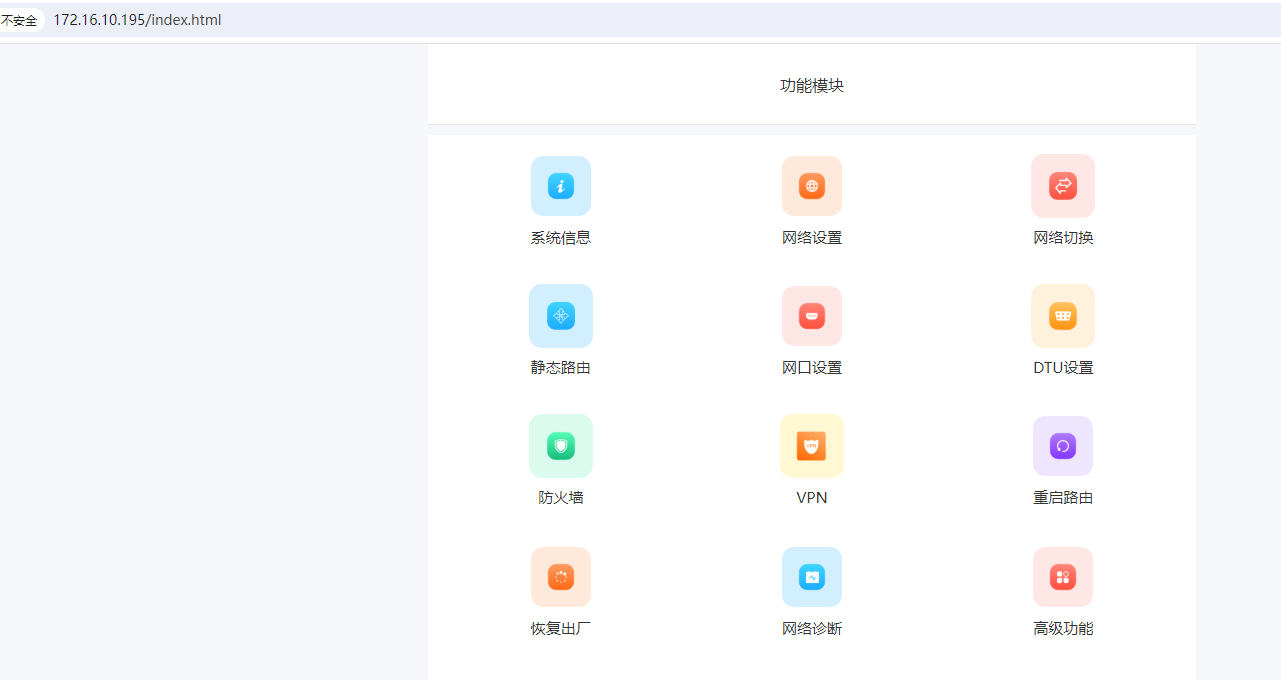

3、用網線把電腦也連接在同一個上級路由，此時路由給電腦分配的Ip：172.16.10.131是和G815保持同網段，即可直接使用G815的WAN IP直接進入內置網頁。
4、DTU配置界面--串口設置--配置G815的串口參數和串口要連接的真實終端設備的串口參數保持一致。本案例以默認為主。

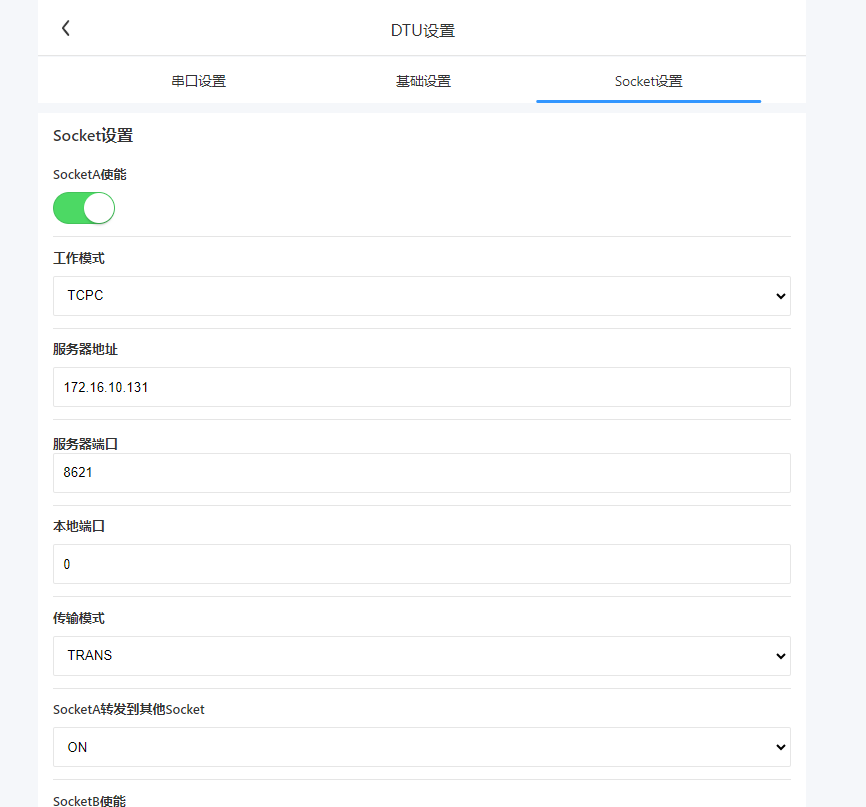

5、socket設置--配置G815為TCPC，連接遠程服務器地址和端口。保存重啟生效。

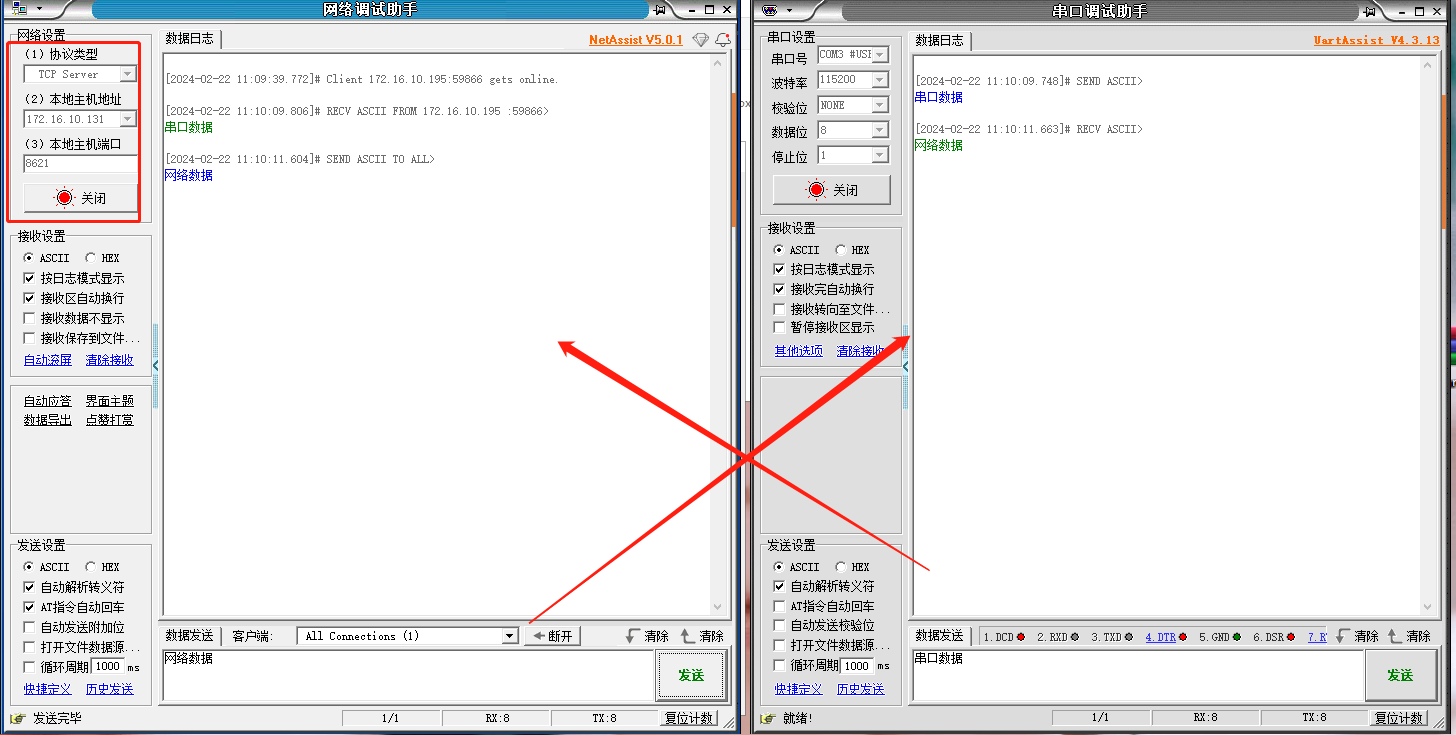

電腦上開一個網絡調試助手為server,本地IP：172.16.10.131本地端口為：8621
G815使用USB轉485的串口線接到電腦上，打開一個串口調試助手模擬終端設備。
即可實現串口到網絡的數據傳輸。
編寫人：于冰 編寫日期：2024-03-15
審核人：金志方 審核日期：2024-03-15
訂正版本：V1.0 訂正內容：初稿
