在工業互聯網與智能制造高速發展的今天，工業級路由器作為連接設備、傳輸數據的關鍵樞紐，其穩定性直接決定了生產線的連續性與安全性。然而，雷電作為自然界中最具破壞力的電磁干擾源，每年因雷擊導致的工業設備損壞案例占比超過30%，其中路由器因防雷設計不足引發的故障尤為突出。本文將從防雷設計標準、8kV浪涌沖擊測試原理、典型失效場景及解決方案等維度，深度解析工業級路由器的防雷能力構建邏輯，助力企業規避風險，實現生產無憂。
雷電產生的浪涌脈沖可通過三種路徑侵入工業路由器：
電源線耦合：雷電感應高壓通過電源線傳導至路由器內部，直接擊穿電源模塊；
信號線感應：雙絞線、同軸電纜等信號線在雷擊時產生瞬態過電壓，損壞LAN/WAN接口；
天線輻射：戶外部署的路由器天線接收雷電電磁場，通過射頻電路引入干擾。
某汽車制造廠的案例極具代表性：其生產線上的路由器因未安裝信號防雷器，在雷雨天氣中因雙絞線感應過電壓導致LAN接口燒毀，引發全線停機2小時，直接經濟損失超50萬元。
工業級路由器的防雷設計需滿足兩大核心目標：
硬件保護：確保設備在8kV浪涌沖擊下不損壞，關鍵部件（如電源模塊、通信接口）功能正常；
數據連續性：在雷擊干擾下維持網絡連接，避免數據中斷或丟失，保障生產流程不受影響。
國際電工委員會（IEC）制定的IEC 61000-4-5標準是工業設備防雷測試的權威依據，其核心參數包括：
電壓波形：1.2/50μs（波頭時間1.2微秒，半峰時間50微秒），模擬雷電感應高壓；
電流波形：8/20μs（波頭時間8微秒，半峰時間20微秒），模擬雷擊電流沖擊；
測試等級：工業設備通常需通過4kV（通信端口）和6kV（電源端口）測試，而高要求場景（如戶外基站）需達到8kV。
測試通過浪涌發生器向路由器端口注入模擬雷擊脈沖，分為線-線（差模）和線-地（共模）兩種模式，每個端口需承受至少5次正/負極性沖擊。性能判據分為四類：
A類：設備功能完全正常；
B類：功能暫時喪失但可自動恢復；
C類：需人工干預（如重啟）才能恢復；
D類：設備損壞或數據丟失（不合格）。
某第三方檢測機構的實測數據顯示：在8kV共模沖擊下，未做防雷設計的路由器LAN接口殘壓高達6.2kV，遠超其耐受閾值（通常為1.5kV），導致接口芯片燒毀；而通過防雷優化的路由器殘壓可控制在0.8kV以內，完全滿足A類標準。
工業路由器的防雷設計需構建“三級防護體系”：
第一級（電源入口）：采用氣體放電管（GDT）或壓敏電阻（MOV），泄放大部分浪涌能量；
第二級（接口電路）：使用瞬態電壓抑制二極管（TVS）或半導體放電管（TSS），進一步鉗位殘壓；
第三級（芯片級）：通過磁珠、共模電感等元件抑制高頻干擾，保護核心芯片。
以USR-G806w工業路由器為例，其電源模塊采用GDT+MOV+TVS三級防護，在8kV浪涌測試中殘壓僅0.7kV，遠低于行業平均水平（1.2kV），確保電源電路零損壞。
接地是防雷設計的關鍵環節，需滿足以下要求：
獨立接地極：避免與建筑物防雷系統共用接地，防止地電位反擊；
等電位連接：將路由器金屬外殼、機架、接地線等通過銅排連接，消除電位差；
低阻抗接地：接地電阻需≤4Ω，確保浪涌電流快速泄放。
某化工企業的實踐表明：通過優化接地系統（接地電阻從10Ω降至2Ω），路由器在雷擊中的故障率從每月3次降至零，年維護成本減少80%。
信號線的防雷需根據傳輸介質選擇專用保護器件：
網絡信號（RJ45）：采用網絡信號防雷器，支持1000Mbps傳輸速率，插入損耗≤0.5dB；
控制信號（RS485/RS232）：使用差模與共模雙重保護的防雷模塊，匹配±12V電壓等級；
天線接口（SMA/N型）：安裝天饋信號防雷器，工作頻段覆蓋LTE/5G，駐波比＜1.2:1。
USR-G806w的LAN口內置網絡信號防雷器，在8kV共模沖擊下插入損耗僅0.3dB，確保數據傳輸零丟包。
4.1硬核防護：通過8kV浪涌測試的“實戰派”

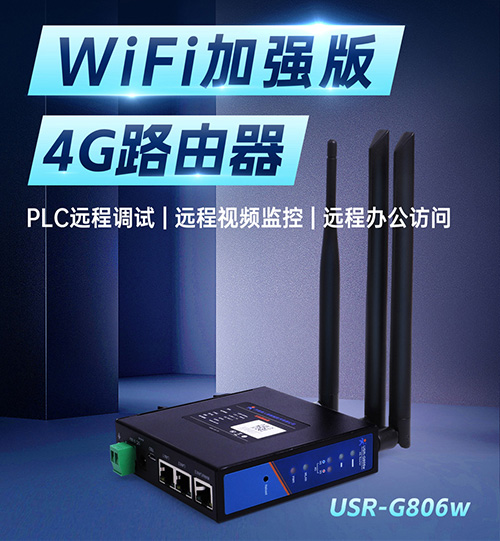

USR-G806w工業路由器專為惡劣環境設計，其防雷能力通過多項權威認證：
電源端口：8kV浪涌沖擊測試（IEC 61000-4-5），殘壓0.7kV，達到A類標準；
信號端口：LAN口支持6kV浪涌防護，WAN口支持4kV防護，均通過第三方檢測；
靜電防護：接觸放電±8kV，空氣放電±15kV，適應高粉塵、強靜電場景。
4.2工業級可靠性：從設計到落地的全鏈路保障
除防雷能力外，USR-G806w還針對工業場景優化了多項關鍵特性：
寬溫設計：-40℃~75℃工作溫度范圍，適應戶外、車間等極端環境；
雙鏈路備份：支持4G/有線/WiFi多網智能切換，斷網恢復時間＜2秒；
遠程運維：通過有人云平臺實現設備狀態監控、參數配置、固件升級，降低現場維護成本。
智能倉儲：某物流企業部署USR-G806w后，雷雨天氣下的AGV小車通信中斷次數從每月5次降至零，調度效率提升40%；
能源監控：某光伏電站通過USR-G806w的防雷設計，逆變器數據傳輸穩定性提高90%，年發電量損失減少15萬度；
智能制造：某汽車配件廠利用USR-G806w的VLAN功能隔離質檢設備與生產線網絡，數據擁堵導致的故障率下降70%。
在工業互聯網時代，防雷設計已不僅是滿足標準的“合規項”，更是提升設備可靠性、降低運維成本、保障生產安全的“增值項”。USR-G806w工業路由器通過多級防護架構、優化接地系統、信號線專項保護等技術路徑，構建了從8kV浪涌沖擊到日常靜電干擾的全場景防護體系，為工業客戶提供“零雷擊損失”的承諾。
