在工業自動化、能源管理、智慧城市等眾多領域，多串口服務器扮演著至關重要的角色，它是連接傳統串口設備與現代網絡的核心樞紐。然而，RS485總線作為常用的通信總線，因其半雙工通信特性、長距離傳輸以及多節點共存的特點，極易引發通道沖突和設備燒毀等問題，嚴重影響數據傳輸效率和系統穩定性。本文將深入剖析這些問題產生的根源，并詳細闡述實現RS485總線隔離與防燒毀的有效方案，幫助客戶解決深度痛點，確保工業通信網絡的可靠運行。
RS485總線采用半雙工通信模式，這意味著同一時刻僅允許一個節點發送數據。但在實際應用中，當多個節點同時嘗試發送數據時，就會引發總線沖突。例如，在一個智慧能源項目中，20臺電表通過RS485總線連接至串口服務器。由于未制定合理的輪詢協議，多個電表在同一時間發送數據，導致數據采集頻繁出現錯誤。經過排查，最終確定是多節點同時發送引發的沖突問題。這種沖突會導致數據包丟失或亂碼，嚴重影響數據的準確性和完整性，進而影響整個系統的正常運行。
當RS485總線跨接不同接地點的設備時，地電勢差會以共模電壓的形式疊加在信號線上。而收發器芯片通常有一定的耐受范圍，一般為-7V至+12V。如果共模電壓超過這個范圍，就會直接燒毀芯片。在某工業控制項目中，由于設備接地不良，總線上的共模電壓達到了25V，結果造成3臺串口服務器接口芯片永久損壞。這不僅增加了設備的維修成本，還會導致系統停機，給企業帶來巨大的經濟損失。
RS485總線常常部署在室外或強電磁環境中，雷擊、靜電放電（ESD）等突發能量可能會通過線纜侵入設備。例如，在某智慧農業項目中，由于未安裝浪涌保護器件，在雷雨天氣時，總線電壓瞬間飆升至50V，燒毀了整條總線的串口服務器接口。這種突發故障往往難以預測和防范，給系統的穩定運行帶來了極大的威脅。
采用集成隔離電源與信號隔離的RS485芯片是實現硬件隔離的有效方式之一。以市場上一些優質的芯片為例，它們具有諸多優勢。高隔離耐壓是其重要特性之一，能夠支持5kVrms的隔離電壓，有效阻斷地電勢差的傳導。同時，內置的ESD保護功能可以集成±16kV系統級接觸放電防護，抵御靜電沖擊。此外，失效保護電路也是其一大亮點，當總線空閑或開路時，能夠自動輸出邏輯高電平，避免通信中斷。
在實際應用中，某污水處理廠采用了具備這些特性的芯片的串口服務器。在總線上跨接了200米距離、不同接地點的設備，此時共模電壓達到了18V，但設備仍然穩定運行，未出現芯片損壞的情況。這充分證明了隔離型RS485芯片在解決共模電壓問題上的有效性。
如果設備已經采用了非隔離芯片，也可以通過外部隔離器件來升級防護。數字隔離器如ADuM1301，支持100Mbps的通信速率，適用于高速總線。光耦隔離成本相對較低，但需要選擇高速光耦，如6N137，以滿足波特率要求。隔離電源模塊則可以為隔離側電路提供獨立電源，避免電源共地。
在實際配置時，建議在總線的首尾節點安裝隔離模塊，中間節點根據距離與電勢差情況選擇性部署。這樣可以根據不同的應用場景和需求，靈活地實現硬件隔離，提高系統的穩定性和可靠性。
制定主從式通信協議是避免多節點競爭的有效方法之一。由主節點（如串口服務器）按固定順序輪詢從節點（如傳感器、電表），確保同一時刻僅一個節點發送數據。在設置輪詢協議時，需要考慮多個參數。輪詢周期應根據節點數量與數據更新頻率設定，例如每100ms輪詢一個節點。同時，要設置超時重發機制，若從節點未響應，主節點在300ms后重發請求。此外，還可以根據總線負載動態優化輪詢順序，以提高通信效率。
在某智慧樓宇項目中，通過采用輪詢協議，將數據采集錯誤率從12%降至0.3%，顯著提高了數據采集的準確性和穩定性。這充分證明了主從輪詢協議在解決通道沖突問題上的有效性。
對于節點數量較多（>32）的場景，令牌環協議是一種更合適的選擇。該協議通過傳遞令牌來決定發送權。令牌由初始節點（如串口服務器）定期生成，持有令牌的節點發送數據后，將令牌傳遞給下一節點。同時，系統還具備沖突檢測機制，若節點未收到令牌超時，自動發起令牌恢復流程。
令牌環協議的優勢在于避免了主節點單點故障，提升了系統的容錯性。在大型工業網絡中，采用令牌環協議可以確保各個節點公平地獲得發送數據的機會，提高整個系統的通信效率和穩定性。
采用“氣體放電管（GDT）+自恢復保險絲（PPTC）+瞬態抑制二極管（TVS）”三級防護架構可以有效抵御浪涌和靜電沖擊。一級防護（GDT）部署于總線入口，能夠承受雷擊浪涌，例如3kA 8/20μs的浪涌電流。二級防護（PPTC）可以限制過流，防止GDT短路時燒毀后續電路。三級防護（TVS）則將殘余電壓鉗位至安全范圍，例如SMBJ12CA可以將電壓限制在14.7V以下。
在某光伏電站項目中，通過采用三級防護設計，在雷擊測試中成功抵御了4kV浪涌沖擊，設備無損壞。這充分證明了分級防護架構在保護設備免受浪涌和靜電沖擊方面的有效性。
在總線首尾節點并聯120Ω終端電阻可以匹配傳輸線特性阻抗，減少信號反射引發的功耗激增與數據錯誤。對于長距離總線（>100m），必須安裝終端電阻；對于短距離總線（<50m），可以省略，但需通過示波器驗證信號質量。合理配置終端匹配電阻可以提高信號傳輸的質量，確保數據的準確傳輸。

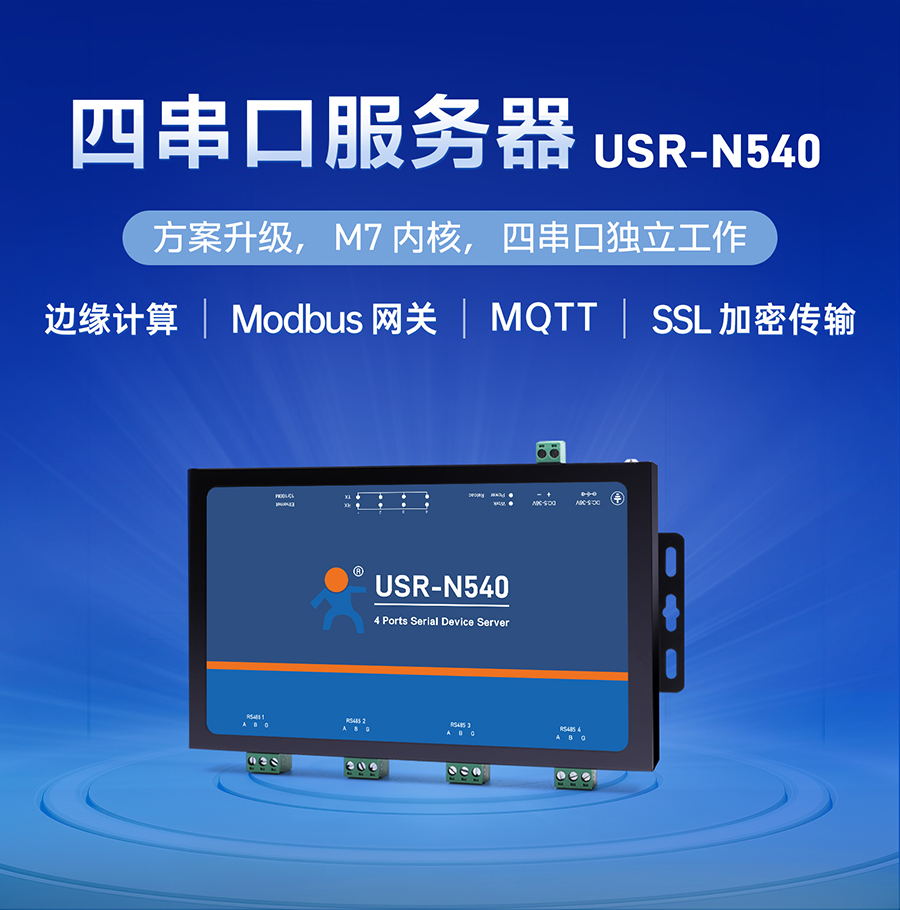

在實現RS485總線隔離與防燒毀的過程中，選擇一款優質的串口服務器至關重要。USR - N540串口服務器就是這樣一款值得信賴的產品。它具備出色的隔離與防護性能，內置了高隔離耐壓的RS485接口，能夠有效阻斷共模電壓，保護設備免受地電勢差的影響。同時，它還支持多重防護設計，能夠抵御浪涌和靜電沖擊，為設備的穩定運行提供全方位的保護。
此外，USR - N540串口服務器還具備智能協議支持功能，可以方便地配置主從輪詢或令牌環協議，滿足不同場景下的通信需求。其工業級的可靠性設計，使其能夠在惡劣的環境下穩定工作，工作溫度范圍寬，還通過了嚴格的EMC認證。無論是智慧能源、工業自動化還是智慧城市等領域，USR - N540串口服務器都能為客戶提供可靠的通信解決方案。
在實施RS485總線隔離與防燒毀方案時，需要按照一定的流程進行硬件部署。首先，在總線首尾節點插入隔離型串口服務器或隔離模塊，實現硬件隔離。然后，按照三級防護架構焊接GDT、PPTC、TVS等防護器件，構建完善的防護電路。接著，在總線兩端并聯120Ω終端電阻，消除信號反射。最后，進行接地設計，采用單點接地方式，并將接地點置于中央節點，確保接地良好。
為了確保方案的有效性，需要進行嚴格的驗證與測試。使用示波器測量總線A/B線對地電壓，確認共模電壓小于12V，以保證收發器芯片的安全。通過雷擊浪涌發生器施加4kV沖擊，檢查設備是否能夠正常工作，驗證其抵御浪涌沖擊的能力。連續運行72小時，統計數據包丟失率，應小于0.1%，以評估通信穩定性。
RS485總線的穩定性問題是一個需要從硬件隔離、協議優化、防護設計等多方面系統解決的難題。通過部署隔離型芯片、制定合理的通信協議、設計分級防護電路以及選擇優質的串口服務器如USR - N580，可以徹底消除通道沖突與燒毀風險，確保工業通信網絡的安全、高效運行。
