工業交換機多協議轉換深度解析：Modbus轉TCP/IP的技術突破與實戰方案
在山西某煤礦的掘進工作面，一臺僅支持Modbus RTU協議的瓦斯傳感器因通信距離受限，導致數據傳輸延遲，險些引發重大安全事故；而在同一礦區的智能化調度中心，通過USR-ISG工業交換機實現的Modbus轉TCP/IP協議轉換，使傳感器數據實時上傳至云端平臺，支撐起日均500TB的監測數據交互。這一對比揭示了工業通信領域的核心痛點：在設備協議碎片化、網絡環境復雜化的今天，如何通過多協議轉換技術實現設備無縫互聯？本文將從技術原理、應用場景、選型邏輯三個維度，為企業提供系統性解決方案。
Modbus RTU作為串口通信協議，采用主從式結構，數據幀以二進制編碼，通過RS-485總線傳輸，最大通信距離約1200米，傳輸速率常見為9600bps。其局限性在于：
距離限制：無法滿足跨區域、長距離的工業場景需求；
速率瓶頸：低波特率導致大數據量傳輸時延遲顯著；
兼容性差：難以直接接入基于TCP/IP的現代企業網絡。
而Modbus TCP基于以太網，通過TCP/IP協議棧傳輸數據，支持多主站并發訪問，傳輸速率可達100Mbps甚至更高，且可借助現有局域網、廣域網實現無限距離通信。其核心優勢在于：
網絡擴展性：支持跨地域設備互聯；
實時性提升：高速傳輸滿足工業控制對低延遲的要求；
集成便利性：與SCADA、MES等系統無縫對接。
實現Modbus RTU轉TCP/IP需突破兩大技術壁壘：
數據幀重構：在Modbus RTU原始數據前添加MBAP協議頭（包含事務標識符、協議標識符、長度和單元標識符），將二進制幀轉換為符合TCP/IP標準的報文；
通信接口轉換：通過工業交換機的串口服務器功能，將RS-485物理接口轉換為以太網接口，同時實現電平信號與數字信號的轉換。
以物通博聯WG系列工業智能網關為例，其內置協議解析引擎可自動識別Modbus RTU設備的數據格式，并通過硬件加速技術將轉換延遲控制在微秒級。在某鋼鐵廠的實際應用中，該網關將200臺支持Modbus RTU的變頻器接入TCP/IP網絡，使數據采集頻率從每秒1次提升至每秒10次，故障響應時間縮短80%。
在某800公里天然氣管道項目中，傳統Modbus RTU傳感器因通信距離限制，需每隔20公里設置中繼站，導致運維成本高昂。通過部署USR-ISGX424-SFP光纖工業交換機，采用“調控中心-分輸站-閥室”三級架構：
閥室層：部署支持Modbus轉TCP/IP的2光4電交換機，將傳感器數據通過單模光纖傳輸至分輸站；
分輸站層：匯聚交換機將數據上傳至調控中心核心交換機；
調控中心層：通過SNMPv3網管系統實時監控管道壓力、流量等參數。
該方案使泄漏檢測響應時間從30分鐘縮短至5分鐘，年減少人工巡檢里程2萬公里，運維成本降低40%。
某汽車制造廠擁有大量僅支持Modbus RTU的legacy設備（如沖壓機、焊接機器人），其數據無法直接接入新建的MES系統。通過部署USR-ISG工業交換機，實現：
協議轉換：將Modbus RTU數據轉換為TCP/IP報文；
邊緣計算：在交換機內置的邊緣計算模塊中過濾無效數據，僅上傳關鍵參數（如設備狀態、生產計數）；
云端對接：通過MQTT協議將數據推送至阿里云工業互聯網平臺，支撐生產看板實時更新。
改造后，設備利用率提升15%，生產計劃調整響應速度提高50%。
在某煤礦井下，傳統Modbus RTU設備因防爆要求需采用隔爆型設計，但隔爆外殼導致散熱困難，設備故障率居高不下。USR-ISG系列隔爆型工業交換機通過以下設計解決痛點：
防爆認證：通過Ex d I Mb認證，滿足井下甲烷環境使用要求；
寬溫工作：-40℃~75℃寬溫設計，適應井下高溫環境；
協議轉換：將Modbus RTU傳感器數據轉換為TCP/IP報文，通過光纖環網傳輸至地面調度中心。
在某礦區的實際應用中，該方案使設備平均無故障時間（MTBF）從3000小時提升至12000小時，年減少停產損失超500萬元。
某水務集團管轄的200個泵站中，80%位于偏遠地區，傳統Modbus RTU設備需人工巡檢，效率低下。通過部署USR-ISG工業交換機，實現：
遠程監控：將泵站PLC的Modbus RTU數據轉換為TCP/IP報文，通過4G/5G網絡上傳至云端；
智能告警：在交換機中設置閾值，當水位、流量等參數異常時自動觸發短信報警；
反向控制：通過TCP/IP協議向泵站PLC發送啟停指令，實現遠程調控。
改造后，泵站巡檢頻次從每周1次降至每月1次，人工成本降低70%。
轉換方向：Modbus RTU→TCP/IP或雙向轉換；
設備數量：需接入的Modbus RTU設備臺數；
數據量：單臺設備每秒產生的數據量（如溫度、壓力、流量等參數）；
網絡環境：是否需要跨地域傳輸、是否涉及光纖/無線通信。
轉換延遲：優先選擇支持硬件加速的交換機（如USR-ISG系列，延遲<1ms）；
端口密度：根據設備數量選擇電口/光口數量（如8電2光、16電4光）；
環境適應性：防爆、寬溫、抗振動等特性是否符合場景要求；
管理功能：是否支持SNMP、VLAN劃分、802.1X認證等高級功能。
協議支持：確認交換機是否支持Modbus RTU、TCP/IP及其他所需協議（如Profinet、OPC UA）；
廠商案例：優先選擇在類似場景中有成功應用經驗的廠商（如USR電子在能源、礦山領域的案例）；
售后服務：是否提供7×24小時技術支持、設備更換周期等。
初期投入：設備采購成本、安裝調試費用；
長期收益：運維成本降低、生產效率提升、故障損失減少等；
ROI計算：以3年為周期，評估投資回報率。

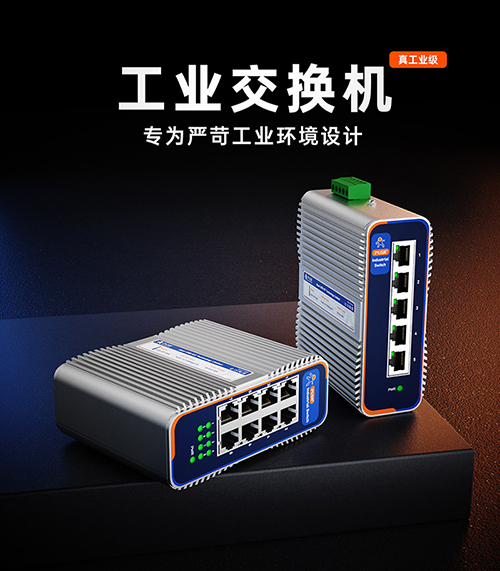

USR-ISG系列工業交換機專為多協議轉換場景設計，具備以下優勢：
協議支持豐富：支持Modbus RTU/TCP、Profinet、OPC UA等20+種工業協議；
轉換性能卓越：采用硬件加速技術，延遲<1ms，滿足實時控制需求；
環境適應性強：防爆認證（Ex d I Mb）、-40℃~75℃寬溫、IP67防護等級；
管理便捷：支持Web、SNMP、CLI等多種管理方式，可遠程配置、監控設備狀態。
在某化工企業的實際項目中，USR-ISG交換機將500臺支持Modbus RTU的儀表接入TCP/IP網絡，同時通過VLAN劃分隔離生產網與辦公網，使網絡安全事件發生率降至0，DCS指令傳輸延遲<5ms。
